ท่อสตั๊ดสำหรับการกู้คืนความร้อนทิ้ง – ASTM A335 P22
ภาพรวมผลิตภัณฑ์

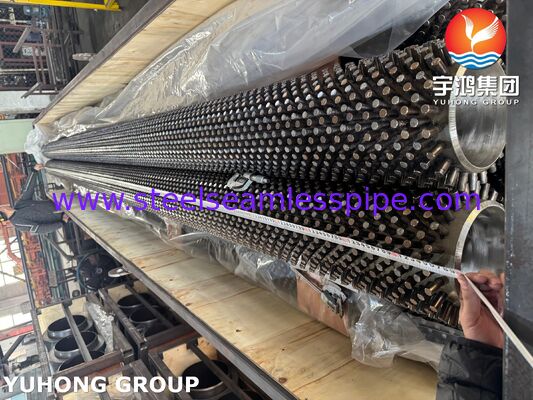

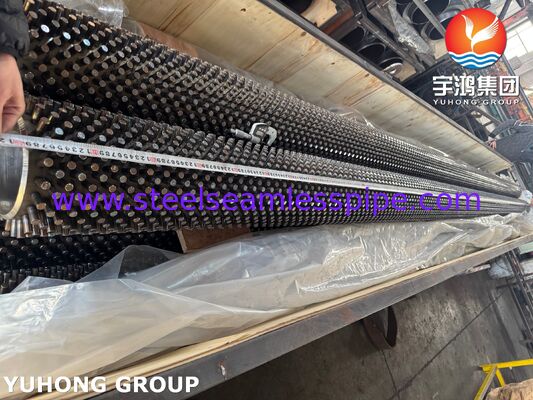

ท่อสตั๊ด ASTM A335 P22 สำหรับการกู้คืนความร้อนทิ้ง เป็นท่อแลกเปลี่ยนความร้อนที่อุณหภูมิสูง ออกแบบมาเพื่อกู้คืนพลังงานความร้อนจากก๊าซไอเสียร้อน ก๊าซไอเสีย และกระแสกระบวนการอุณหภูมิสูงอื่นๆ
ท่อใช้ เหล็กกล้าอัลลอยไร้ตะเข็บ ASTM A335 P22 เป็นท่อฐาน P22 เป็นเหล็กกล้าอัลลอยโครเมียม-โมลิบดีนัม ที่มีส่วนประกอบประมาณ โครเมียม 2.25% และโมลิบดีนัม 1%, ให้ความแข็งแรงที่อุณหภูมิสูง ความต้านทานการเกิดออกซิเดชัน และความเสถียรทางความร้อน พื้นผิวด้านนอกติดตั้งสตั๊ดที่เชื่อมติดเป็นชิ้นๆ ซึ่งเพิ่มพื้นที่แลกเปลี่ยนความร้อนด้านก๊าซที่มีประสิทธิภาพ
แตกต่างจากท่อครีบต่อเนื่องทั่วไป ท่อสตั๊ดใช้สตั๊ดทรงกระบอกหรือรูปทรงพิเศษที่จัดเรียงรอบท่อ การกำหนดค่านี้ให้พื้นผิวแลกเปลี่ยนความร้อนเพิ่มเติม ในขณะที่ยังคงรักษาช่องทางการไหลของก๊าซที่เปิดโล่ง ทำให้การออกแบบมีประโยชน์อย่างยิ่งสำหรับ การใช้งานที่มีการสะสมของคราบสกปรก ฝุ่น การกัดกร่อน และก๊าซเสียอุณหภูมิสูง.
ท่อสตั๊ด ASTM A335 P22 ของเราสามารถผลิตได้ตามแบบของลูกค้า ข้อกำหนดการออกแบบทางความร้อน รหัสที่ใช้บังคับ และข้อกำหนดของโครงการ
คุณสมบัติหลัก
- ท่อฐาน: เหล็กกล้าอัลลอยไร้ตะเข็บ ASTM A335 P22
- วัสดุ: เหล็กกล้าอัลลอยเฟอร์ริติก 2¼Cr-1Mo
- ประเภทท่อ: ท่อแลกเปลี่ยนความร้อนแบบสตั๊ด / หัวตะปู
- การใช้งาน: การกู้คืนความร้อนทิ้งและการกู้คืนความร้อนอุณหภูมิสูง
- ประเภทสตั๊ด: ทรงกระบอก สี่เหลี่ยม ผืนผ้า หรือตามที่ลูกค้ากำหนด
- การจัดเรียงสตั๊ด: แถวตรง สลับ หรือปรับแต่งเอง
- ประสิทธิภาพอุณหภูมิสูง: เหมาะสำหรับการใช้งานที่อุณหภูมิสูงที่ต้องการความทนทาน
- การแลกเปลี่ยนความร้อนที่เพิ่มขึ้น: พื้นที่ผิวภายนอกเพิ่มขึ้นเมื่อเทียบกับท่อเปล่า
- ความทนทานต่อการสะสมของคราบสกปรก: ช่องว่างระหว่างสตั๊ดสามารถช่วยรักษาช่องทางการไหลของก๊าซได้
- การหมุนเวียนความร้อน: เหมาะสำหรับอุปกรณ์ที่สัมผัสกับรอบการสตาร์ทและหยุดซ้ำๆ
- การออกแบบที่กำหนดเอง: ความสูงสตั๊ด เส้นผ่านศูนย์กลาง ระยะห่าง รูปแบบ ท่อเส้นผ่านศูนย์กลาง ความหนาผนัง และความยาวสามารถปรับแต่งได้
ข้อกำหนดทั่วไป
ขนาดที่แน่นอนของท่อสตั๊ดควรถูกกำหนดโดยการคำนวณทางความร้อนและการออกแบบเชิงกลของอุปกรณ์กู้คืนความร้อนทิ้ง
| รายการ |
ช่วงทั่วไป / ข้อกำหนด |
| วัสดุท่อฐาน |
ASTM A335 P22 |
| ประเภทท่อฐาน |
ท่อเหล็กกล้าอัลลอยไร้ตะเข็บ |
| เส้นผ่านศูนย์กลางภายนอก |
ประมาณ 25.4–114.3 มม. |
| ความหนาผนัง |
ประมาณ 3.0–12.5 มม. |
| ความยาวท่อ |
ประมาณ 3,000–18,000 มม. |
| วัสดุสตั๊ด |
เหล็กกล้าคาร์บอน เหล็กกล้าอัลลอย หรือวัสดุที่ระบุ |
| ความสูงสตั๊ด |
ประมาณ 12.7–63.5 มม. |
| เส้นผ่านศูนย์กลางสตั๊ด |
ประมาณ 6–25 มม. |
| ระยะห่างสตั๊ด |
ประมาณ 15–50 มม. หรือตามการออกแบบ |
| รูปแบบสตั๊ด |
แถวตรง / สลับ / ปรับแต่งเอง |
| การติดสตั๊ด |
การเชื่อมด้วยความต้านทาน หรือกระบวนการเชื่อมที่ผ่านการรับรอง |
| การอบชุบด้วยความร้อน |
ตาม ASTM A335 และข้อกำหนดโครงการ |
| สภาพพื้นผิว |
ตามที่ผลิต พ่นทราย เคลือบ หรือตามที่ระบุ |
| การรับรอง |
EN 10204 3.1 / เอกสารเฉพาะโครงการมีให้ |
ช่วงข้างต้นเป็นช่วงการผลิตทั่วไป ไม่ใช่ข้อกำหนดขนาด ASTM ที่ตายตัว ขนาดสุดท้ายมักจะกำหนดโดยการออกแบบทางความร้อนของลูกค้า แบบสั่งงาน การคำนวณแรงดัน และมาตรฐานการผลิตที่ใช้บังคับ
องค์ประกอบทางเคมีของ ASTM A335 P22
ท่อฐาน ASTM A335 P22 เป็น เหล็กกล้าอัลลอย 2¼Cr-1Mo องค์ประกอบอัลลอยหลักให้ประสิทธิภาพที่อุณหภูมิสูงขึ้นเมื่อเทียบกับท่อเหล็กกล้าคาร์บอนทั่วไป
| องค์ประกอบ |
องค์ประกอบทางเคมี, wt.% |
| คาร์บอน (C) |
0.05–0.15 |
| แมงกานีส (Mn) |
0.30–0.60 |
| ซิลิคอน (Si) |
≤ 0.50 |
| ฟอสฟอรัส (P) |
≤ 0.025 |
| กำมะถัน (S) |
≤ 0.025 |
| โครเมียม (Cr) |
1.90–2.60 |
| โมลิบดีนัม (Mo) |
0.87–1.13 |
หน้าที่ขององค์ประกอบอัลลอยหลัก
โครเมียม (Cr) มีส่วนช่วยในการต้านทานการเกิดออกซิเดชันและความเสถียรที่อุณหภูมิสูง
โมลิบดีนัม (Mo) ปรับปรุงความแข็งแรงที่อุณหภูมิสูงและความต้านทานต่อการอ่อนตัวระหว่างการใช้งานเป็นเวลานาน
ระบบอัลลอย Cr-Mo ทำให้ P22 เหมาะสำหรับอุปกรณ์กู้คืนความร้อนที่ทำงานที่อุณหภูมิซึ่งท่อเหล็กกล้าคาร์บอนทั่วไปอาจมีประสิทธิภาพไม่เพียงพอในระยะยาว
คุณสมบัติทางกลของ ASTM A335 P22
ข้อกำหนดทางกลขั้นต่ำทั่วไปสำหรับ ASTM A335 P22 ได้แก่:
| คุณสมบัติ |
ข้อกำหนด |
| ความต้านทานแรงดึง |
≥ 415 MPa |
| กำลังคราก |
≥ 205 MPa |
| การยืดตัว |
≥ 30%* |
| การอบชุบด้วยความร้อน |
อบคืนตัวและอบอ่อนตามที่ระบุ |
| ความแข็ง |
ตามข้อกำหนด ASTM A335 ที่ใช้บังคับ |
ข้อกำหนดการยืดตัวอาจขึ้นอยู่กับขนาดท่อและบทบัญญัติของข้อกำหนดที่ใช้บังคับ การตรวจสอบขั้นสุดท้ายจะดำเนินการตามข้อกำหนด ASTM/ASME ที่สั่งซื้อ
คุณสมบัติทางกลของ P22 ช่วยให้ท่อฐานสามารถทนต่อแรงดันภายใน อุณหภูมิสูง การหมุนเวียนความร้อน และการรับน้ำหนักเชิงกลที่พบในอุปกรณ์กู้คืนความร้อนทิ้ง
การออกแบบท่อสตั๊ด
การกำหนดค่าสตั๊ดถูกออกแบบมาเพื่อเพิ่มพื้นผิวแลกเปลี่ยนความร้อนภายนอก โดยไม่สร้างผนังครีบต่อเนื่อง
สตั๊ดแต่ละอันจะกระจายอยู่รอบเส้นรอบวงท่อและตามความยาวท่อ เมื่อก๊าซร้อนไหลผ่านพื้นผิวสตั๊ด พื้นผิวเพิ่มเติมจะส่งเสริมการแลกเปลี่ยนความร้อนด้านก๊าซ
การออกแบบสามารถปรับให้เหมาะสมได้โดยการปรับ:
- เส้นผ่านศูนย์กลางสตั๊ด
- ความสูงสตั๊ด
- ระยะห่างสตั๊ด
- จำนวนแถวสตั๊ด
- การจัดเรียงตามเส้นรอบวง
- ระยะห่างตามแนวยาว
- วัสดุสตั๊ด
- วิธีการยึดสตั๊ดกับท่อ
- เส้นผ่านศูนย์กลางท่อฐานและความหนาผนัง
สำหรับกระแสแก๊สที่มีฝุ่นหรือสะสมคราบสกปรก ระยะห่างระหว่างสตั๊ดก็สามารถนำมาพิจารณาในการคำนวณการสูญเสียความร้อนและความดันได้เช่นกัน
กระบวนการผลิต
ท่อสตั๊ด ASTM A335 P22 ของเราสามารถผลิตได้ผ่านลำดับการผลิตที่ควบคุมได้:
1. การเตรียมท่อฐาน
ท่อไร้ตะเข็บ ASTM A335 P22 จะได้รับการตรวจสอบความถูกต้องของมิติ สภาพพื้นผิว การระบุวัสดุ และการตรวจสอบย้อนกลับ
2. การเตรียมพื้นผิวท่อ
พื้นผิวท่อจะถูกทำความสะอาดและเตรียมเพื่อให้มีสภาพที่เหมาะสมสำหรับการติดสตั๊ด
3. การเตรียมสตั๊ด
สตั๊ดจะถูกผลิตตามเส้นผ่านศูนย์กลาง ความสูง รูปทรง และข้อกำหนดวัสดุที่ระบุ
4. การเชื่อมสตั๊ด
สตั๊ดจะถูกยึดติดกับท่อโดยใช้กระบวนการเชื่อมที่ควบคุมได้ ซึ่งเลือกตามวัสดุท่อ วัสดุสตั๊ด การออกแบบ และข้อกำหนดโครงการ
5. การอบชุบด้วยความร้อน / การคลายความเค้น
เมื่อจำเป็นตามข้อกำหนดวัสดุกระบวนการเชื่อมการเชื่อม การออกแบบทางวิศวกรรม หรือข้อกำหนดของลูกค้า สามารถใช้การอบชุบด้วยความร้อนหลังการเชื่อมหรือการคลายความเค้นที่เหมาะสมได้
6. การตรวจสอบมิติ

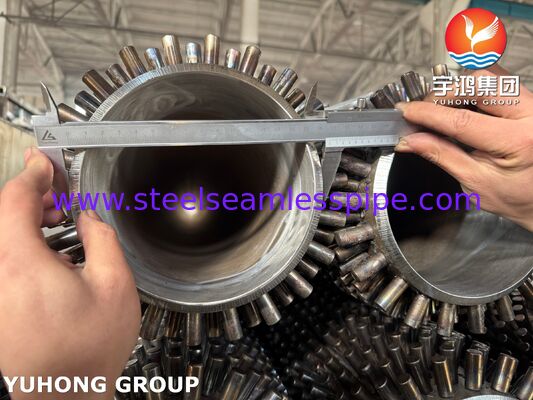

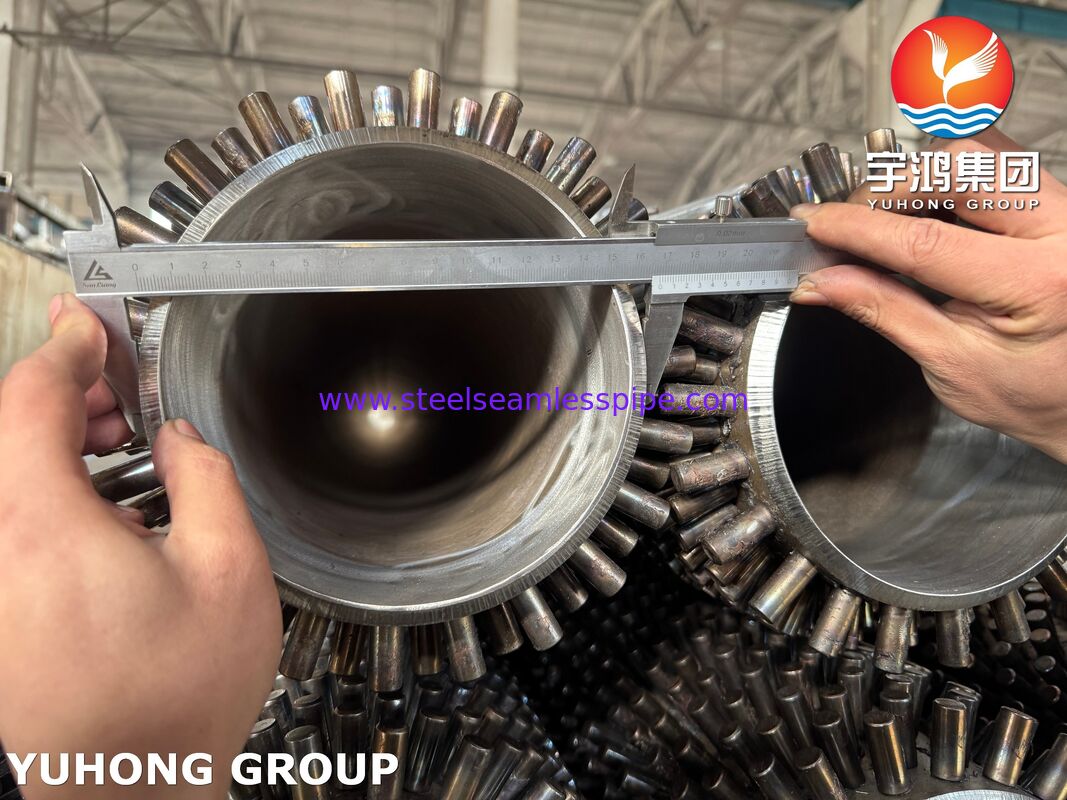

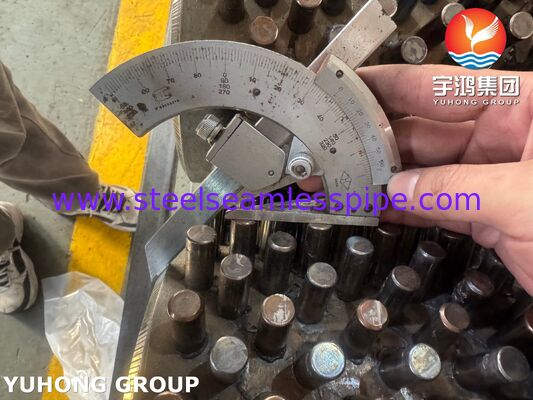

ท่อสำเร็จรูปจะถูกตรวจสอบมิติของท่อ มิติของสตั๊ด ระยะห่าง การจัดแนว ความตรง และคุณภาพงานโดยรวม
7. การตรวจสอบขั้นสุดท้ายและเอกสาร
บันทึกการตรวจสอบ ใบรับรองวัสดุ รายงานมิติ และรายงาน NDT ที่ใช้บังคับสามารถจัดหาให้ได้ตามแผนการตรวจสอบที่ตกลงกัน
การตรวจสอบและการทดสอบ
การควบคุมคุณภาพมีความสำคัญอย่างยิ่งสำหรับท่อสตั๊ด เนื่องจากทั้ง ท่อฐานที่รับแรงดัน และ การติดสตั๊ด มีผลต่อประสิทธิภาพการใช้งาน
การวิเคราะห์ทางเคมี
ทำการวิเคราะห์ทางเคมีเพื่อยืนยันว่าท่อฐานเป็นไปตามองค์ประกอบทางเคมีของ ASTM A335 P22
การทดสอบแรงดึง
การทดสอบแรงดึงยืนยันความต้านทานแรงดึง กำลังคราก และการยืดตัว
การทดสอบความแข็ง
สามารถทำการทดสอบความแข็งเพื่อยืนยันการปฏิบัติตามข้อกำหนดวัสดุและการอบชุบด้วยความร้อนที่ใช้บังคับได้
การทดสอบแรงดันน้ำ
สามารถทำการทดสอบแรงดันน้ำบนท่อฐานตาม ASTM A335 และข้อกำหนดการตรวจสอบของลูกค้าได้
การทดสอบกระแสไหลวน
อาจใช้การตรวจสอบกระแสไหลวนเพื่อตรวจจับความไม่สมบูรณ์ของพื้นผิวและใกล้พื้นผิวในท่อ
การทดสอบอัลตราโซนิก
สามารถจัดให้มีการทดสอบอัลตราโซนิกได้ตามที่ระบุในข้อกำหนดการซื้อ แผนคุณภาพ หรือรหัสที่ใช้บังคับ
การตรวจสอบด้วยสายตา
การตรวจสอบด้วยสายตาครอบคลุม:
- สภาพพื้นผิวท่อ
- ลักษณะสตั๊ด
- การจัดแนวสตั๊ด
- ลักษณะการเชื่อม
- ข้อบกพร่องที่มองเห็นได้
- ความตรงของท่อ
- ความสะอาดพื้นผิว
การตรวจสอบมิติ
การตรวจสอบมิติทั่วไปรวมถึง:
- เส้นผ่านศูนย์กลางภายนอกท่อ
- ความหนาผนัง
- ความยาวท่อ
- เส้นผ่านศูนย์กลางสตั๊ด
- ความสูงสตั๊ด
- ระยะห่างสตั๊ด
- ระยะห่างตามเส้นรอบวง
- การจัดแนวสตั๊ด
- ความตรงโดยรวม
การตรวจสอบการติดสตั๊ด
ข้อต่อสตั๊ดที่เป็นตัวแทนสามารถนำไปทดสอบความแข็งแรงของการยึดติดหรือคุณภาพการเชื่อมได้ตามขั้นตอนการผลิตที่ตกลงกันและข้อกำหนดของลูกค้า
การตรวจสอบย้อนกลับวัสดุ
หมายเลขความร้อนและการระบุวัสดุสามารถรักษาไว้ได้ตั้งแต่ท่อ P22 ดิบจนถึงการผลิตและการตรวจสอบขั้นสุดท้าย ใบรับรองวัสดุ EN 10204 3.1 สามารถจัดหาให้ได้เมื่อระบุ
ข้อดีของท่อสตั๊ด ASTM A335 P22
ฐานเหล็กกล้าอัลลอยอุณหภูมิสูง
P22 ให้ประสิทธิภาพทางกลที่อุณหภูมิสูงกว่าท่อเหล็กกล้าคาร์บอนทั่วไป สำหรับการใช้งานกู้คืนความร้อนที่ต้องการความทนทาน
การแลกเปลี่ยนความร้อนด้านก๊าซที่เพิ่มขึ้น
สตั๊ดเพิ่มพื้นที่แลกเปลี่ยนความร้อนภายนอก ทำให้สามารถถ่ายเทพลังงานความร้อนจากก๊าซร้อนไปยังของไหลภายในท่อได้มากขึ้น
เหมาะสำหรับสภาพแวดล้อมที่มีการสะสมของคราบสกปรก
การจัดเรียงสตั๊ดแบบเปิดสามารถสร้างช่องทางการไหลของก๊าซระหว่างองค์ประกอบแลกเปลี่ยนความร้อนแต่ละชิ้น ซึ่งอาจเป็นประโยชน์ในกรณีที่มีขี้เถ้า ฝุ่น หรือคราบสกปรกอื่นๆ
โครงสร้างภายนอกที่แข็งแรง
สตั๊ดที่เชื่อมติดเป็นชิ้นๆ ให้พื้นผิวแลกเปลี่ยนความร้อนที่แข็งแรงทางกล เหมาะสำหรับอุปกรณ์อุตสาหกรรมที่สัมผัสกับการสั่นสะเทือนและการหมุนเวียนความร้อน
การออกแบบทางความร้อนที่ยืดหยุ่น
ความสูงสตั๊ด เส้นผ่านศูนย์กลาง ความหนาแน่น และการจัดเรียงสามารถปรับได้เพื่อสร้างสมดุลระหว่างข้อกำหนดการแลกเปลี่ยนความร้อน การสูญเสียแรงดันด้านก๊าซ ลักษณะการสะสมของคราบสกปรก และขนาดอุปกรณ์
การใช้งานหลัก
หม้อไอน้ำกู้คืนความร้อนทิ้ง
ท่อสตั๊ด ASTM A335 P22 สามารถใช้ในหม้อไอน้ำกู้คืนความร้อนทิ้งเพื่อกู้คืนพลังงานความร้อนจากก๊าซไอเสียอุณหภูมิสูง
ระบบกู้คืนความร้อนทิ้งในอุตสาหกรรม
เหมาะสำหรับการกู้คืนพลังงานจากกระแสไอเสียที่เกิดจากเตาเผาอุตสาหกรรม อุปกรณ์กระบวนการ และระบบการผลิตอุณหภูมิสูง
อุปกรณ์โรงกลั่นและปิโตรเคมี
ท่อสตั๊ด P22 สามารถนำมาพิจารณาสำหรับส่วนการพาความร้อนอุณหภูมิสูงและส่วนกู้คืนความร้อนทิ้งที่เลือกในโรงกลั่นและโรงงานปิโตรเคมี
ส่วนการพาความร้อนของเตาเผา
การกำหนดค่าสตั๊ดสามารถใช้ในส่วนการพาความร้อนอุณหภูมิสูงที่ต้องการพื้นที่แลกเปลี่ยนความร้อนที่เพิ่มขึ้นและความต้านทานต่อสภาวะก๊าซที่ต้องการความทนทาน
การผลิตไฟฟ้า
การใช้งานอาจรวมถึงพื้นผิวหม้อไอน้ำและส่วนกู้คืนความร้อนที่เลือกในโรงไฟฟ้าพลังความร้อนและโรงไฟฟ้าแบบผสมผสาน
HRSG และการกู้คืนความร้อนจากกังหันก๊าซ
ท่อสตั๊ด P22 สามารถออกแบบมาสำหรับส่วนกู้คืนความร้อนอุณหภูมิสูงที่เลือกซึ่งเกี่ยวข้องกับระบบไอเสียของกังหันก๊าซ โดยขึ้นอยู่กับการออกแบบทางความร้อนและเชิงกลเฉพาะ
โรงไฟฟ้าพลังงานขยะ
สามารถนำมาพิจารณาเพื่อการกู้คืนความร้อนจากก๊าซเผาไหม้ร้อน โดยที่การออกแบบอุปกรณ์ต้องการพื้นผิวแลกเปลี่ยนความร้อนที่เพิ่มขึ้นและทนทาน
เหตุใดจึงเลือกท่อสตั๊ด ASTM A335 P22 ของเรา
เราผลิตท่อสตั๊ดตาม มิติท่อของลูกค้า รูปทรงสตั๊ด ข้อกำหนดทางความร้อน ข้อกำหนดวัสดุ และแผนการตรวจสอบ.
แนวทางการผลิตและการตรวจสอบของเรามุ่งเน้นไปที่:
- การปฏิบัติตามวัสดุ ASTM A335 P22
- การเชื่อมสตั๊ดที่ควบคุมได้
- การวางตำแหน่งสตั๊ดที่สม่ำเสมอ
- การยึดท่อกับสตั๊ดที่เชื่อถือได้
- ความถูกต้องของมิติ
- การทดสอบ NDT และการทดสอบแรงดัน
- การตรวจสอบย้อนกลับหมายเลขความร้อน
- เอกสารคุณภาพเฉพาะโครงการ
- รูปแบบสตั๊ดที่ปรับแต่งเองตามข้อกำหนดการออกแบบทางความร้อน
ไม่ว่าจะต้องการสำหรับ หม้อไอน้ำกู้คืนความร้อนทิ้ง เตาเผา เตาอุตสาหกรรม หน่วยกลั่น หรือระบบกู้คืนความร้อนในการผลิตไฟฟ้า ท่อสตั๊ด ASTM A335 P22 สามารถออกแบบให้เป็นโซลูชันการแลกเปลี่ยนความร้อนอุณหภูมิสูงที่ทนทาน
ข้อมูลจำเพาะผลิตภัณฑ์โดยสรุป
ผลิตภัณฑ์: ท่อสตั๊ดสำหรับการกู้คืนความร้อนทิ้ง
ท่อฐาน: ASTM A335 P22
วัสดุ: เหล็กกล้าอัลลอย 2¼Cr-1Mo
ประเภทท่อ: ไร้ตะเข็บ
ประเภทสตั๊ด: ทรงกระบอก / ผืนผ้า / ปรับแต่งเอง
การจัดเรียงสตั๊ด: แถวตรง / สลับ / ปรับแต่งเอง
การใช้งาน: การกู้คืนความร้อนทิ้ง
การใช้งานที่อุณหภูมิ: การใช้งานที่อุณหภูมิสูง ตามการออกแบบทางวิศวกรรม
การทดสอบ: การวิเคราะห์ทางเคมี แรงดึง ความแข็ง แรงดันน้ำ NDT การตรวจสอบมิติและสายตาตามที่ใช้บังคับ
เอกสาร: MTC / EN 10204 3.1 / รายงานการตรวจสอบมีให้ตามคำขอ
การปรับแต่ง: มีให้ตามแบบสั่งงานและข้อกำหนดการออกแบบทางความร้อน
