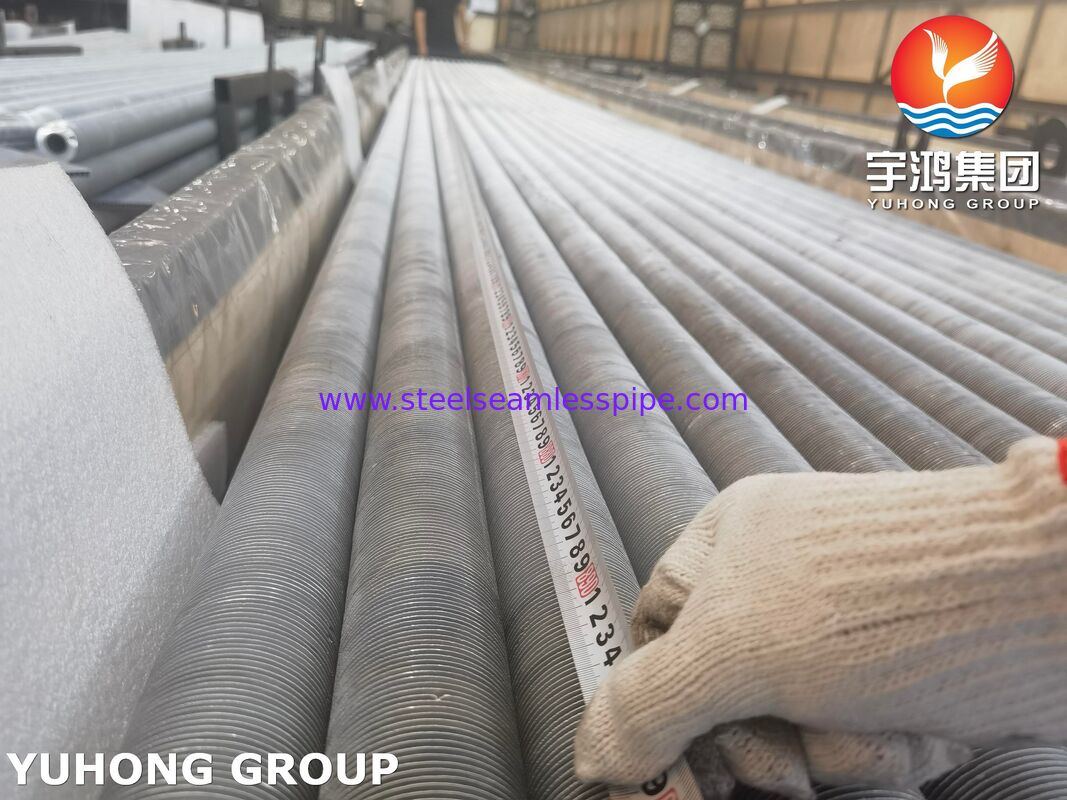

ท่อครีบรีดขึ้นรูปสำหรับเครื่องทำความเย็นแบบแห้ง – ASME SB163 UNS N08825
ท่อครีบรีดขึ้นรูปสำหรับเครื่องทำความเย็นแบบแห้ง ผลิตด้วย ASME SB163 UNS N08825 (Incoloy 825) ท่อฐานได้รับการออกแบบมาสำหรับการใช้งานแลกเปลี่ยนความร้อนด้วยอากาศที่ต้องการความทนทานต่อการกัดกร่อน ความสมบูรณ์ทางกล และการทำงานที่เชื่อถือได้ในระยะยาว
UNS N08825 เป็นโลหะผสมนิกเกิล-เหล็ก-โครเมียม-โมลิบดีนัม-ทองแดง ที่มีการทำให้เสถียรด้วยไทเทเนียม การผสมผสานระหว่างโครเมียม โมลิบดีนัม ทองแดง และนิกเกิล ให้ความต้านทานสูงต่อสภาพแวดล้อมที่มีการกัดกร่อนหลากหลาย สำหรับการใช้งานเครื่องทำความเย็นแบบแห้ง โลหะผสมนี้สามารถเลือกใช้ได้เมื่ออุปกรณ์แลกเปลี่ยนความร้อนต้องการระดับความต้านทานการกัดกร่อนที่สูงกว่าที่ท่อเหล็กคาร์บอนหรือสแตนเลสทั่วไปสามารถให้ได้
ของเรา ท่อครีบรีดขึ้นรูป ใช้ปลอกหรือวัสดุครีบอะลูมิเนียมที่ยึดติดทางกลกับท่อฐาน N08825 ที่ระบุ กระบวนการรีดขึ้นรูปสร้างการสัมผัสที่แนบสนิทและต่อเนื่องระหว่างครีบกับท่อ ทำให้เกิดเส้นทางการถ่ายเทความร้อนที่มีประสิทธิภาพจากผนังท่อไปยังอากาศโดยรอบ
ชุดท่อที่ได้จึงเหมาะสำหรับ เครื่องทำความเย็นแบบแห้ง, เครื่องแลกเปลี่ยนความร้อนด้วยอากาศ, เครื่องควบแน่นด้วยอากาศ, เครื่องทำความเย็นกระบวนการ และอุปกรณ์ทำความเย็นด้วยอากาศแบบเป่าลมหรือดูดลมอื่นๆ.
ไฮไลท์ผลิตภัณฑ์
- วัสดุท่อฐาน: ASME SB163 UNS N08825
- โลหะผสม: โลหะผสมนิกเกิล-เหล็ก-โครเมียม-โมลิบดีนัม-ทองแดง 825
- ชื่อสามัญ: Incoloy 825
- ประเภทท่อ: ท่อนิกเกิลอัลลอยไร้ตะเข็บ
- ประเภทครีบ: ครีบอะลูมิเนียมรีดขึ้นรูป / ยึดติด
- การใช้งาน: เครื่องทำความเย็นแบบแห้งและอุปกรณ์แลกเปลี่ยนความร้อนด้วยอากาศ
- การผลิต: การรีดขึ้นรูปทางกลบนท่อฐาน
- การสัมผัสระหว่างครีบกับท่อ: การสัมผัสทางโลหะ/ทางกลอย่างต่อเนื่อง ขึ้นอยู่กับการก่อสร้างที่ระบุ
- การถ่ายเทความร้อน: พื้นที่ผิวภายนอกขนาดใหญ่สำหรับการถ่ายเทความร้อนด้านอากาศ
- ข้อได้เปรียบในการใช้งาน: ท่อฐานทนทานต่อการกัดกร่อน ร่วมกับครีบอะลูมิเนียมนำความร้อนสูง
- รูปแบบการจัดส่ง: ความยาวตรง; ชุดครีบสามารถจัดส่งได้ตามข้อกำหนดของโครงการ
ASME/ASTM B163 ครอบคลุมท่อนิกเกิลและนิกเกิลอัลลอยไร้ตะเข็บสำหรับการใช้งานคอนเดนเซอร์และเครื่องแลกเปลี่ยนความร้อน และรวมถึง UNS N08825 ในบรรดาโลหะผสมที่ระบุ
ทำไมต้องใช้ UNS N08825 สำหรับท่อครีบเครื่องทำความเย็นแบบแห้ง?
เครื่องทำความเย็นแบบแห้งอาศัยการถ่ายเทความร้อนด้านอากาศที่มีประสิทธิภาพ เนื่องจากอากาศมีค่าการนำความร้อนค่อนข้างต่ำเมื่อเทียบกับน้ำ โดยทั่วไปจึงต้องการพื้นผิวแลกเปลี่ยนความร้อนภายนอกขนาดใหญ่ ครีบรีดขึ้นรูปช่วยเพิ่มพื้นที่ผิวประสิทธิผลได้อย่างมาก ในขณะที่ยังคงการออกแบบเครื่องแลกเปลี่ยนความร้อนที่กะทัดรัด
ท่อฐาน UNS N08825 มีประโยชน์อย่างยิ่งในกรณีที่สภาพแวดล้อมด้านในท่ออาจทำให้เครื่องแลกเปลี่ยนความร้อนสัมผัสกับสารกัดกร่อน หรือเมื่อต้องการประสิทธิภาพของโลหะผสมที่เพิ่มขึ้น
โลหะผสมประกอบด้วยประมาณ นิกเกิล 38-46%, โครเมียม 19.5-23.5%, โมลิบดีนัม 2.5-3.5% และทองแดง 1.5-3.0% โดยมีการเติมไทเทเนียมเพื่อการทำให้เสถียร
การผสมผสานระหว่างท่อ N08825 ที่ทนทานต่อการกัดกร่อนและครีบอะลูมิเนียมรีดขึ้นรูปที่นำความร้อนสูง ให้โซลูชันที่ใช้งานได้จริงสำหรับการใช้งานที่ต้องการทั้ง ความต้านทานการกัดกร่อนด้านในท่อและการกระจายความร้อนด้านอากาศที่มีประสิทธิภาพ.
การใช้งานทั่วไป
ท่อครีบรีดขึ้นรูป ASME SB163 UNS N08825 ของเราสามารถออกแบบสำหรับ:
1. เครื่องทำความเย็นแบบแห้ง
ใช้ในระบบหล่อเย็นแบบวงจรปิดที่ของเหลวในกระบวนการหรือส่วนผสมน้ำ/ไกลคอลถูกทำให้เย็นด้วยอากาศภายนอกแทนการระเหยของน้ำโดยตรง
2. เครื่องแลกเปลี่ยนความร้อนด้วยอากาศ
เหมาะสำหรับอุปกรณ์ที่ต้องถ่ายเทความร้อนจากของเหลวในกระบวนการไปยังอากาศบรรยากาศผ่านชุดท่อครีบ
3. การทำความเย็นในกระบวนการอุตสาหกรรม
สามารถระบุสำหรับอุตสาหกรรมเคมีและกระบวนการที่ความต้านทานการกัดกร่อนเป็นปัจจัยสำคัญ
4. ระบบพลังงานและสาธารณูปโภค
ใช้ได้กับระบบหล่อเย็นเสริมและอุปกรณ์แลกเปลี่ยนความร้อนด้วยอากาศอื่นๆ ที่การเลือกโลหะผสมถูกกำหนดโดยสภาพแวดล้อมการทำงาน
5. ระบบหล่อเย็นที่ไวต่อการกัดกร่อน
UNS N08825 สามารถพิจารณาได้ในกรณีที่วัสดุท่อสแตนเลสหรือเหล็กคาร์บอนทั่วไปอาจไม่ให้ความต้านทานการกัดกร่อนที่ต้องการ
โครงสร้างท่อครีบรีดขึ้นรูป
ท่อครีบรีดขึ้นรูปปกติประกอบด้วย:
ท่อฐานไร้ตะเข็บ UNS N08825 + ปลอกครีบอะลูมิเนียม + โปรไฟล์ครีบรีดขึ้นรูป
ในระหว่างการผลิต ท่อหรือปลอกอะลูมิเนียมจะถูกวางไว้รอบท่อฐานและรีดขึ้นรูปทางกลเพื่อสร้างครีบ กระบวนการรีดขึ้นรูปทำให้วัสดุครีบสัมผัสกับพื้นผิวท่ออย่างแน่นหนา
โครงสร้างนี้มีข้อได้เปรียบที่สำคัญหลายประการ:
- พื้นที่แลกเปลี่ยนความร้อนภายนอกขนาดใหญ่
- การนำความร้อนจากท่อไปยังครีบอย่างมีประสิทธิภาพ
- การยึดติดทางกลที่แข็งแรง
- ความต้านทานที่ดีต่อการคลายตัวของครีบ
- รูปทรงครีบที่สม่ำเสมอ
- การออกแบบเครื่องแลกเปลี่ยนความร้อนที่กะทัดรัด
- เหมาะสำหรับการถ่ายเทความร้อนด้านอากาศปริมาณมาก
สำหรับเครื่องทำความเย็นแบบแห้ง ความสูงครีบ ความหนา ระยะห่าง จำนวนครีบต่อหน่วยความยาว และโลหะผสมอะลูมิเนียมที่แน่นอนควรเลือกตามภาระความร้อนที่ต้องการ ความเร็วลม แรงดันตก อุณหภูมิแวดล้อม และข้อกำหนดทางกล
ช่วงขนาดมาตรฐาน / ทั่วไป
ข้อกำหนดท่อ ASME SB163 ครอบคลุมท่อนิกเกิลและนิกเกิลอัลลอยไร้ตะเข็บที่มีเส้นผ่านศูนย์กลางภายนอกสูงสุด 3 นิ้ว (76.2 มม.), โดยมีข้อจำกัดความหนาผนังที่ระบุ
สำหรับท่อครีบรีดขึ้นรูปที่ใช้ในเครื่องทำความเย็นแบบแห้ง ขนาดท่อฐานที่ออกแบบทั่วไป ได้แก่:
| รายการ |
ช่วงทั่วไป |
| เส้นผ่านศูนย์กลางภายนอกท่อฐาน |
12.7–76.2 มม. |
| ความหนาผนังท่อฐาน |
ประมาณ 1.0–4.0 มม. |
| เส้นผ่านศูนย์กลางภายนอกครีบโดยรวม |
ประมาณ 30–120 มม. |
| ความสูงครีบ |
ประมาณ 5–25 มม. |
| ความหนาครีบ |
ประมาณ 0.8–3.0 มม. |
| ระยะห่างครีบ |
ประมาณ 1.5–6.0 มม. |
| ความยาวท่อ |
3,000–12,000 มม. |
| วัสดุครีบ |
โลหะผสมอะลูมิเนียม ระบุตามโครงการ |
| วัสดุท่อ |
ASME SB163 UNS N08825 |
หมายเหตุ: นี่คือช่วงการออกแบบทั่วไป ไม่ใช่ข้อกำหนดมิติ SB163 สากล ควรยืนยันมิติสุดท้ายตามการออกแบบทางความร้อนของเครื่องทำความเย็นแบบแห้งและข้อกำหนดของผู้ซื้อ
ASTM B163 รับรองการกำหนดค่าท่อแบบเส้นผ่านศูนย์กลางภายนอก/ผนังเฉลี่ย และเส้นผ่านศูนย์กลางภายนอก/ผนังขั้นต่ำโดยเฉพาะ
องค์ประกอบทางเคมีของ ASME SB163 UNS N08825
ข้อกำหนดทางเคมีทั่วไปสำหรับ UNS N08825 ได้แก่:
| ธาตุ |
ข้อกำหนด, % |
| นิกเกิล (Ni) |
38.0–46.0 |
| โครเมียม (Cr) |
19.5–23.5 |
| เหล็ก (Fe) |
22.0 ขั้นต่ำ |
| โมลิบดีนัม (Mo) |
2.5–3.5 |
| ทองแดง (Cu) |
1.5–3.0 |
| ไทเทเนียม (Ti) |
0.6–1.2 |
| แมงกานีส (Mn) |
1.0 สูงสุด |
| ซิลิคอน (Si) |
0.5 สูงสุด |
| คาร์บอน (C) |
0.05 สูงสุด |
| อะลูมิเนียม (Al) |
0.2 สูงสุด |
| กำมะถัน (S) |
0.03 สูงสุด |
นิกเกิล โครเมียม โมลิบดีนัม และทองแดงมีความสำคัญอย่างยิ่งต่อคุณสมบัติการทนทานต่อการกัดกร่อนของโลหะผสม ในขณะที่ไทเทเนียมให้การทำให้เสถียร
คุณสมบัติทางกล
สำหรับ ท่อ UNS N08825, ข้อกำหนดทางกลขึ้นอยู่กับข้อกำหนดผลิตภัณฑ์ที่ใช้บังคับและสภาพที่จัดหา ชุดคุณสมบัติขั้นต่ำที่อ้างอิงทั่วไปสำหรับท่อที่อบแล้ว ได้แก่:
| คุณสมบัติ |
ข้อกำหนดขั้นต่ำทั่วไป |
| ความต้านทานแรงดึง |
586 MPa |
| กำลังคราก, การเยื้องศูนย์ 0.2% |
241 MPa |
| การยืดตัว |
30% |
ข้อกำหนด ASME/ASTM ที่ใช้บังคับและใบสั่งซื้อควรเป็นไปตามค่าการยอมรับสุดท้ายสำหรับท่อที่จัดหา ข้อมูล B163 ที่เผยแพร่ระบุความต้านทานแรงดึง กำลังคราก การยืดตัว และความแข็งในบรรดาคุณสมบัติทางกลที่ต้องการ
การตรวจสอบและการทดสอบ
เพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ในการใช้งานเครื่องทำความเย็นแบบแห้ง ท่อครีบรีดขึ้นรูปของเราสามารถตรวจสอบได้ทั้งใน ขั้นตอนท่อฐาน และ ขั้นตอนท่อครีบสำเร็จรูป.
1. การวิเคราะห์ทางเคมี
สามารถทำการระบุวัสดุเชิงบวกและ/หรือการวิเคราะห์ทางเคมีในห้องปฏิบัติการเพื่อยืนยันองค์ประกอบ UNS N08825
2. การทดสอบแรงดึง
การทดสอบแรงดึงยืนยัน:
- ความต้านทานแรงดึง
- กำลังคราก
- การยืดตัว
สิ่งเหล่านี้เป็นส่วนหนึ่งของข้อกำหนดทางกลที่กล่าวถึงใน ASTM B163
3. การทดสอบความแข็ง
สามารถทำการทดสอบความแข็งแบบ Rockwell ตามข้อกำหนดที่ใช้บังคับ
4. การทดสอบแรงดันน้ำ
สามารถระบุการทดสอบแรงดันน้ำเพื่อระบุการรั่วไหลหรือข้อบกพร่องในการรับแรงดันในท่อฐาน
5. การทดสอบกระแสไหลวน / การทดสอบทางไฟฟ้าแบบไม่ทำลาย
สามารถใช้การตรวจสอบทางไฟฟ้าแบบไม่ทำลายเพื่อระบุความไม่ต่อเนื่องในท่อนิกเกิลอัลลอยไร้ตะเข็บ มาตรฐานท่อที่ใช้บังคับจะระบุข้อกำหนดและขั้นตอนการทดสอบแบบไม่ทำลาย

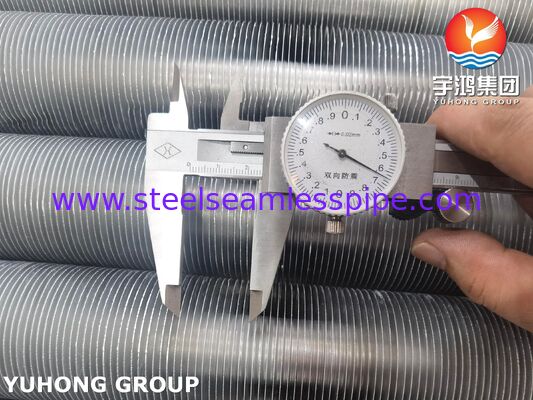

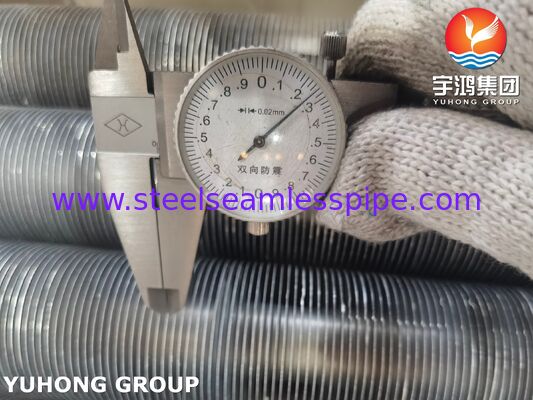

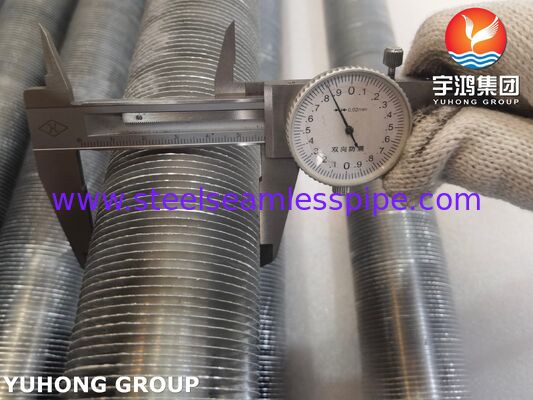

6. การตรวจสอบมิติ
สามารถตรวจสอบท่อสำเร็จรูปสำหรับ:
- เส้นผ่านศูนย์กลางภายนอกท่อ
- ความหนาผนัง
- ความยาวท่อ
- เส้นผ่านศูนย์กลางภายนอกครีบ
- ความสูงครีบ
- ความหนาครีบ
- ระยะห่างครีบ
- ความกลมของครีบ
- ความตรงโดยรวม
7. การตรวจสอบการยึดติด / การสัมผัสของครีบ
สามารถตรวจสอบกระบวนการรีดขึ้นรูปและชุดประกอบสำเร็จรูปเพื่อยืนยันการยึดติดทางกลที่เหมาะสมระหว่างครีบอะลูมิเนียมกับท่อฐาน N08825
8. การตรวจสอบด้วยสายตาและพื้นผิว
พื้นผิวท่อและครีบจะถูกตรวจสอบเพื่อหาข้อบกพร่องที่มองเห็นได้ รอยบุบ รอยแตก รอยขีดข่วนมากเกินไป การเสียรูป ความเสียหายของครีบ และความผิดปกติอื่นๆ ในการผลิต
9. การตรวจสอบ PMI
สามารถเสนอการระบุวัสดุเชิงบวกได้ตามที่ต้องการ เพื่อยืนยันว่าท่อฐานตรงกับ UNS N08825
กระบวนการผลิต
เส้นทางการผลิตทั่วไปของเราคือ:
ท่อไร้ตะเข็บ UNS N08825 → การตรวจสอบขาเข้า → การเตรียมพื้นผิว → การประกอบปลอกอะลูมิเนียม → การรีดขึ้นรูป → การขึ้นรูปครีบ → การตรวจสอบมิติ → การตรวจสอบการยึดติดครีบ/ท่อ → การตัด → การตรวจสอบขั้นสุดท้าย → การบรรจุ
กระบวนการรีดขึ้นรูปถูกควบคุมอย่างระมัดระวังเพื่อให้ได้รูปทรงครีบที่สม่ำเสมอและการสัมผัสที่แนบสนิทระหว่างครีบอะลูมิเนียมกับท่อนิกเกิลอัลลอย
สำหรับโครงการเครื่องทำความเย็นแบบแห้งขนาดใหญ่ รูปทรงครีบสามารถปรับแต่งได้ตาม:
- ความสามารถในการถ่ายเทความร้อนที่ต้องการ
- แรงดันตกด้านอากาศ
- กำลังพัดลม
- อุณหภูมิอากาศออกแบบ
- อุณหภูมิของเหลวในกระบวนการ
- แรงดันด้านในท่อ
- การจัดเรียงท่อ
- ความต้านทานการกัดกร่อนที่ต้องการ
- ขนาดชุดโดยรวม
ข้อได้เปรียบของท่อครีบรีดขึ้นรูป ASME SB163 N08825 ของเรา
ท่อฐานทนทานต่อการกัดกร่อน
UNS N08825 ให้โซลูชันนิกเกิลอัลลอยสำหรับสภาพแวดล้อมที่ต้องการความทนทานสูง
ประสิทธิภาพการถ่ายเทความร้อนด้านอากาศสูง
ครีบรีดขึ้นรูปเพิ่มพื้นที่ผิวภายนอกสำหรับการถ่ายเทความร้อน
การสัมผัสระหว่างครีบกับท่อที่แข็งแรง
กระบวนการรีดขึ้นรูปให้การสัมผัสทางกลที่แนบสนิทระหว่างครีบกับท่อ
การออกแบบเครื่องแลกเปลี่ยนความร้อนที่กะทัดรัด
พื้นที่ผิวประสิทธิผลที่ใหญ่ขึ้นช่วยให้สามารถถ่ายเทความร้อนได้สูงภายในชุดที่ค่อนข้างกะทัดรัด
รูปทรงที่ปรับแต่งได้
เส้นผ่านศูนย์กลางท่อ ความหนาผนัง ความสูงครีบ ระยะห่าง ความหนา และความยาวโดยรวมสามารถผลิตได้ตามข้อกำหนดของโครงการ
เหมาะสำหรับระบบเครื่องทำความเย็นแบบแห้งที่ออกแบบมาโดยเฉพาะ
ท่อครีบสามารถรวมเข้ากับอุปกรณ์ทำความเย็นด้วยอากาศแบบเป่าลมหรือดูดลมได้
เอกสารคุณภาพ
ตามคำขอ แพ็คเกจการจัดส่งสามารถรวมถึง:
- ใบรับรองการทดสอบวัสดุ (MTC)
- รายงานการวิเคราะห์ทางเคมี
- รายงานการทดสอบทางกล
- รายงานการตรวจสอบมิติ
- รายงานการทดสอบแรงดันน้ำ
- รายงานการทดสอบกระแสไหลวน/NDT
- รายงาน PMI
- บันทึกการตรวจสอบมิติครีบ
- ใบรับรองความสอดคล้อง
- เอกสารการตรวจสอบโดยบุคคลที่สาม
- รายการบรรจุภัณฑ์และบันทึกการตรวจสอบย้อนกลับ
หมายเลขความร้อนสามารถรักษาไว้ได้ตั้งแต่ท่อ N08825 ดิบจนถึงการผลิตท่อครีบสำเร็จรูปเพื่อการตรวจสอบย้อนกลับของโครงการ
สรุปข้อกำหนดผลิตภัณฑ์
| พารามิเตอร์ |
ข้อกำหนด |
| ผลิตภัณฑ์ |
ท่อครีบรีดขึ้นรูปสำหรับเครื่องทำความเย็นแบบแห้ง |
| มาตรฐานท่อฐาน |
ASME SB163 |
| เกรดท่อฐาน |
UNS N08825 |
| โลหะผสม |
โลหะผสมนิกเกิล-เหล็ก-โครเมียม-โมลิบดีนัม-ทองแดง |
| ชื่อการค้าทั่วไป |
Incoloy 825 |
| ประเภทท่อ |
ไร้ตะเข็บ |
| ประเภทครีบ |
ท่อครีบรีดขึ้นรูป |
| วัสดุครีบทั่วไป |
โลหะผสมอะลูมิเนียม |
| การใช้งานหลัก |
เครื่องทำความเย็นแบบแห้ง |
| การใช้งานอื่นๆ |
ACHE, เครื่องแลกเปลี่ยนความร้อนด้วยอากาศ, เครื่องทำความเย็นกระบวนการ |
| เส้นผ่านศูนย์กลางภายนอกท่อ |
ประมาณ 12.7–76.2 มม. |
| ความยาวท่อ |
โดยทั่วไป 3–12 ม. |
| ความสูงครีบ |
ประมาณ 5–25 มม. |
| ระยะห่างครีบ |
ประมาณ 1.5–6.0 มม. |
| การตรวจสอบ |
การตรวจสอบทางเคมี, แรงดึง, ความแข็ง, มิติ, แรงดันน้ำ/NDT และการตรวจสอบด้วยสายตา |
| พื้นผิว |
สะอาดและปราศจากข้อบกพร่องที่เป็นอันตราย |
| เอกสาร |
MTC และบันทึกการตรวจสอบพร้อมใช้งาน |
