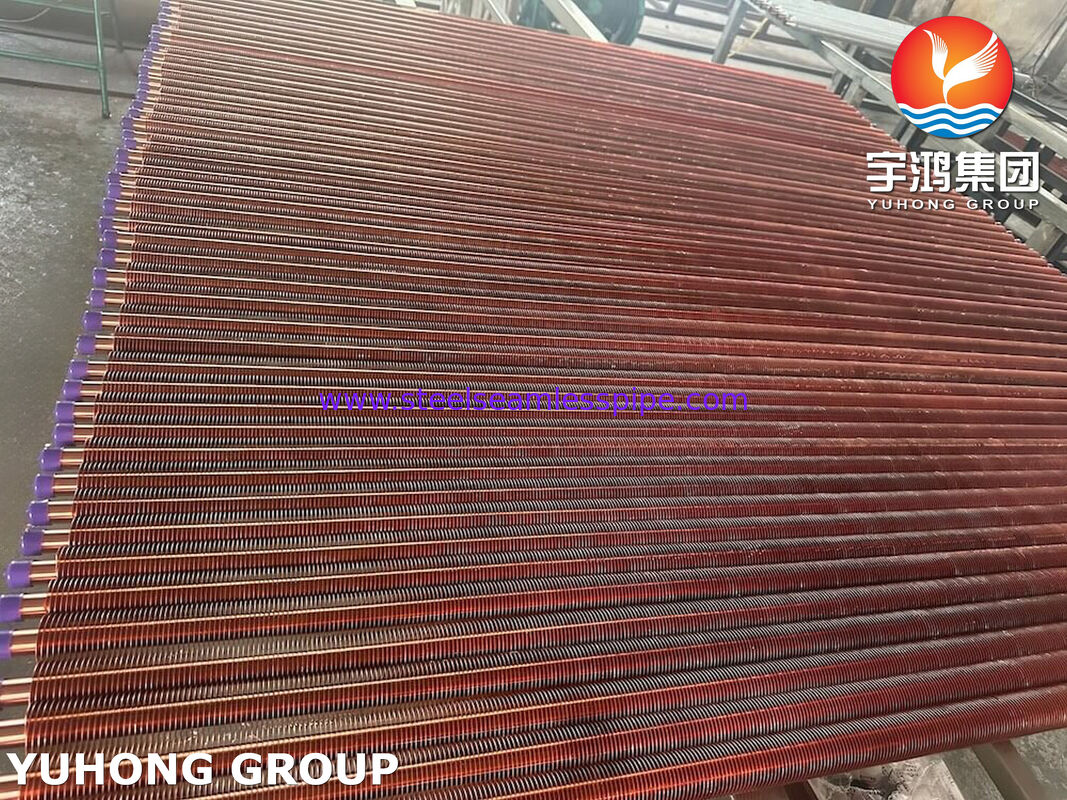

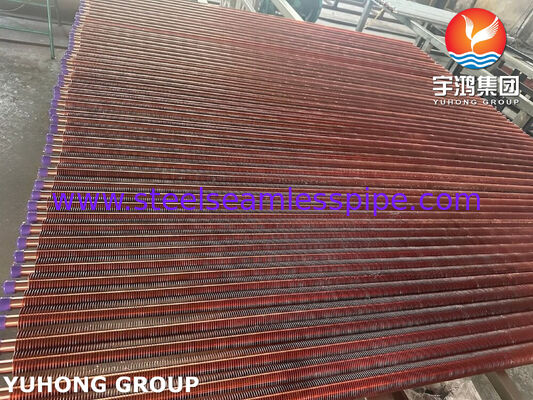

ASTM B111 C68700 ท่อครีบอัดรีดสำหรับเครื่องแลกเปลี่ยนความร้อน

ท่อครีบรีดขึ้นรูปที่ผลิตโดยใช้ทองเหลืองอลูมิเนียม ASTM B111 C68700 ออกแบบมาสำหรับอุปกรณ์ถ่ายเทความร้อนที่ต้องการท่อโลหะผสมทองแดงที่มีการนำความร้อนที่ดี ความแข็งแรงเชิงกล และความต้านทานการกัดกร่อนในสภาพแวดล้อมการใช้งานน้ำที่เลือกอย่างเหมาะสม

C68700 หรือที่รู้จักในชื่อทองเหลืองอลูมิเนียม เป็นโลหะผสมทองแดง-สังกะสีที่มีอลูมิเนียมและการเติมสารหนูที่ควบคุมได้ มักใช้ในท่อคอนเดนเซอร์และเครื่องแลกเปลี่ยนความร้อน ASTM B111/B111M ครอบคลุมท่อทองแดงและโลหะผสมทองแดงแบบไร้ตะเข็บสำหรับคอนเดนเซอร์ เครื่องระเหย และเครื่องแลกเปลี่ยนความร้อน รวมถึง UNS C68700

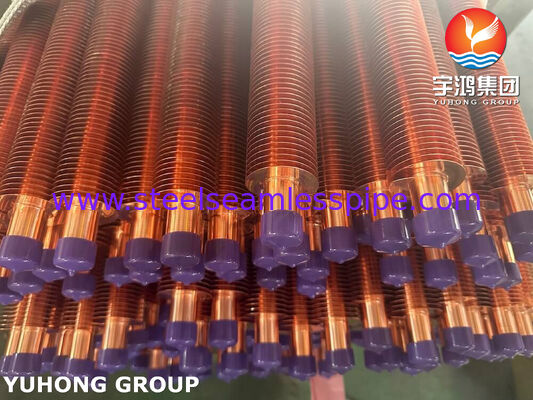

ในชุดประกอบท่อครีบรีดขึ้นรูป ปลอกนอกที่มีครีบจะถูกขยายออกทางกลเหนือท่อฐานเพื่อสร้างการสัมผัสที่ใกล้ชิดระหว่างส่วนประกอบทั้งสอง ครีบจะเพิ่มพื้นที่ผิวถ่ายเทความร้อนภายนอก ปรับปรุงการแลกเปลี่ยนความร้อนกับอากาศโดยรอบหรือของไหลอื่น ขึ้นอยู่กับการออกแบบอุปกรณ์

คำชี้แจงข้อกำหนด: ASTM B111 ใช้กับท่อฐาน C68700 วัสดุครีบ กระบวนการรีดขึ้นรูปหรือขยาย การออกแบบครีบ และความคลาดเคลื่อนของชุดประกอบสำเร็จรูปควรระบุแยกต่างหาก หากผลิตภัณฑ์ที่ตั้งใจไว้ใช้ท่อฐาน C68700 พร้อมปลอกครีบรีดขึ้นรูปด้วยอลูมิเนียม ต้องระบุเกรดโลหะผสมอลูมิเนียมด้วย

• พื้นผิวถ่ายเทความร้อนที่เพิ่มขึ้น: ครีบรีดขึ้นรูปเพิ่มพื้นที่ผิวภายนอกที่มีอยู่สำหรับการแลกเปลี่ยนความร้อน

• ท่อฐานโลหะผสมทองแดง: C68700 ให้การผสมผสานที่เหมาะสมระหว่างความแข็งแรงและความต้านทานการกัดกร่อนสำหรับการใช้งานคอนเดนเซอร์และเครื่องแลกเปลี่ยนความร้อนที่เหมาะสม

• การสัมผัสครีบกับท่อเชิงกล: การติดตั้งแบบสอดคล้องที่ผลิตอย่างถูกต้องช่วยสนับสนุนการสัมผัสทางความร้อนระหว่างท่อฐานและปลอกครีบ

• การกำหนดค่าเฉพาะสำหรับการใช้งาน: ขนาดท่อ ความสูงครีบ ระยะห่าง และความยาวสามารถปรับแต่งได้ตามแบบที่ได้รับอนุมัติ

• การตรวจสอบย้อนกลับวัสดุ: สามารถจัดหาใบรับรองท่อฐานและเอกสารการตรวจสอบได้ตามข้อกำหนดของโครงการ

ต่อไปนี้เป็นขนาดเชิงพาณิชย์ที่เป็นตัวแทนสำหรับท่อครีบรีดขึ้นรูป ขนาดสุดท้ายขึ้นอยู่กับการออกแบบเครื่องแลกเปลี่ยนความร้อน ประสิทธิภาพการถ่ายเทความร้อนที่ต้องการ วัสดุครีบ และแบบของลูกค้า

สำคัญ: นี่คือช่วงการผลิตโดยประมาณ ไม่ใช่ข้อกำหนดมิติที่กำหนดโดย ASTM B111 มาตรฐานครอบคลุมท่อทองแดงและโลหะผสมทองแดงไร้ตะเข็บที่มีเส้นผ่านศูนย์กลางสูงสุด 80 มม. ในขณะที่ขีดจำกัดมิติและความคลาดเคลื่อนจริงต้องได้รับการตรวจสอบกับรูปแบบผลิตภัณฑ์ที่เลือกและฉบับมาตรฐานที่ใช้บังคับ

ในการเลือกการกำหนดค่าที่เหมาะสม ให้ระบุ:

• เส้นผ่านศูนย์กลางภายนอกท่อฐานและความหนาผนัง

• ความยาวท่อทั้งหมดและความยาวที่มีครีบ

• โลหะผสมครีบ ความสูงครีบ ความหนา และระยะห่าง

• เกณฑ์การสัมผัสครีบกับท่อหรือการยึดติดที่ต้องการ

• อุณหภูมิการทำงาน ความดัน องค์ประกอบของของไหล และสารหล่อเย็น

• การทดสอบการตรวจสอบที่ต้องการ ใบรับรองวัสดุ และปริมาณ

C68700 เป็นโลหะผสมทองเหลืองอลูมิเนียม ทองแดงเป็นส่วนประกอบหลัก สังกะสีเป็นส่วนที่เหลือ และอลูมิเนียมและสารหนูเป็นการเติมโลหะผสมที่สำคัญ องค์ประกอบสนับสนุนความแข็งแรงและความต้านทานการกัดกร่อนของโลหะผสมในสภาพแวดล้อมเครื่องแลกเปลี่ยนความร้อนที่เหมาะสม

ขีดจำกัดเหล่านี้อธิบายโลหะผสมฐาน C68700 ปลอกครีบรีดขึ้นรูปอาจใช้โลหะผสมที่แตกต่างกันและต้องมีข้อกำหนดวัสดุและการรับรองของตนเอง ใบรับรองวัสดุและฉบับที่ใช้บังคับของ ASTM B111/B111M ควรเป็นไปตามการยอมรับ

คุณสมบัติเชิงกลขึ้นอยู่กับอุณหภูมิของท่อ สภาพการผลิต และข้อกำหนดผลิตภัณฑ์ที่ใช้บังคับ ค่าด้านล่างนี้เป็นค่าบ่งชี้ของท่อ C68700 ที่อบอ่อน ข้อกำหนดการซื้อและฉบับที่ใช้บังคับของ ASTM B111/B111M ควรกำหนดขีดจำกัดการยอมรับขั้นสุดท้าย

*ค่าบ่งชี้ที่รายงานสำหรับท่อ C68700 ที่อบอ่อน; ยืนยันข้อกำหนดเฉพาะอุณหภูมิที่ใช้บังคับก่อนเผยแพร่เป็นค่าการยอมรับที่รับประกัน

อุณหภูมิของท่อมีความสำคัญเนื่องจากสภาพที่อบอ่อน ดึงอ่อน และดึงแข็งสามารถมีความแข็งแรงและความเหนียวที่แตกต่างกัน ชุดประกอบครีบสำเร็จรูปต้องเป็นไปตามความคลาดเคลื่อนมิติที่ระบุและข้อกำหนดการสัมผัสครีบกับท่อด้วย

การประกันคุณภาพควรตรวจสอบทั้งท่อฐาน C68700 และชุดประกอบท่อครีบรีดขึ้นรูปสำเร็จรูป แผนการตรวจสอบควรกำหนดการทดสอบที่กำหนดโดย ASTM B111/B111M แยกจากการตรวจสอบเพิ่มเติมที่ระบุสำหรับผลิตภัณฑ์ที่มีครีบ

ASTM B111/B111M รวมถึงข้อกำหนดสำหรับการทดสอบเชิงกลและการขยายที่ใช้บังคับ การทดสอบความเค้นตกค้าง และการทดสอบแรงดันหรือการทดสอบแบบไม่ทำลายที่ระบุ ไม่ใช่ทุกการทดสอบที่ระบุไว้จะใช้ได้กับทุกคำสั่งซื้อเสมอไป ฉบับมาตรฐานที่ใช้บังคับและข้อกำหนดการสั่งซื้อจะเป็นตัวกำหนดขอบเขตการทดสอบ

ขึ้นอยู่กับข้อกำหนดของโครงการ สามารถจัดเตรียมเอกสารดังต่อไปนี้ได้:

• ใบรับรองการทดสอบวัสดุสำหรับท่อฐาน C68700

• รายงานการวิเคราะห์องค์ประกอบทางเคมีและการทดสอบเชิงกล

• บันทึกการตรวจสอบมิติ

• บันทึกการทดสอบด้วยกระแสไหลวน การทดสอบด้วยแรงดันน้ำ หรือการทดสอบอื่นที่จำเป็น

• การรับรองวัสดุครีบและรายงานการตรวจสอบผลิตภัณฑ์สำเร็จรูป

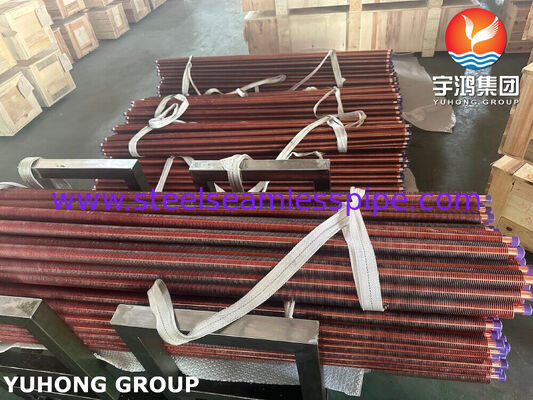

• บันทึกการตรวจสอบการติดตามหมายเลขความร้อนและการบรรจุหีบห่อ

• รายงานการตรวจสอบบุคคลที่สามตามที่กำหนดในสัญญา

C68700 เป็นโลหะผสมท่อคอนเดนเซอร์และเครื่องแลกเปลี่ยนความร้อนเป็นหลัก ความเหมาะสมสำหรับการใช้งานท่อครีบรีดขึ้นรูปเฉพาะขึ้นอยู่กับเคมีของของไหล อุณหภูมิ ความดัน และวัสดุครีบ

• คอนเดนเซอร์และเครื่องระเหย: สำหรับบริการถ่ายเทความร้อนที่เข้ากันได้ซึ่งต้องการท่อโลหะผสมทองแดง

• เครื่องแลกเปลี่ยนความร้อนอุตสาหกรรม: สำหรับการใช้งานทำความร้อนและทำความเย็นในกระบวนการที่เลือก

• อุปกรณ์ถ่ายเทความร้อนแบบระบายความร้อนด้วยน้ำ: ในกรณีที่เคมีของน้ำและสภาวะการทำงานเหมาะสมกับทองเหลืองอลูมิเนียม

• ชุดประกอบท่อครีบแบบพิเศษ: ในกรณีที่การออกแบบทางความร้อนได้รับประโยชน์จากพื้นที่ผิวภายนอกที่เพิ่มขึ้น และการผสมผสานระหว่างท่อและครีบได้รับการออกแบบมาเพื่อการใช้งาน

สำหรับน้ำทะเลหรือสารหล่อเย็นที่มีฤทธิ์กัดกร่อนอื่นๆ ให้ยืนยันความเหมาะสมในการกัดกร่อนกับผู้ออกแบบอุปกรณ์ ไม่ควรถือว่า C68700 เหมาะสมกับเคมีของน้ำหรือสภาพแวดล้อมการทำงานทุกประเภท

ท่อครีบรีดขึ้นรูปของเราสามารถผลิตได้ตามแบบของลูกค้าและข้อกำหนดเฉพาะของโครงการ โดยให้ความสำคัญกับการตรวจสอบย้อนกลับโลหะผสม ความสม่ำเสมอของมิติ และคุณภาพผลิตภัณฑ์สำเร็จรูป

• โลหะผสมฐานที่ระบุ: ทองเหลืองอลูมิเนียม C68700 ผลิตตามข้อกำหนด ASTM B111 ที่ตกลงกัน

• การออกแบบครีบที่กำหนดเอง: ความสูงครีบ ระยะห่าง ความหนา และความยาวที่มีครีบ ปรับให้เหมาะกับการออกแบบทางความร้อน

• การประกอบที่ควบคุมได้: การสัมผัสครีบกับท่อและคุณภาพมิติได้รับการตรวจสอบตามแผนการตรวจสอบที่ตกลงกัน

• เอกสารคุณภาพ: ใบรับรองวัสดุและรายงานการตรวจสอบมีให้ตามข้อกำหนดของสัญญา

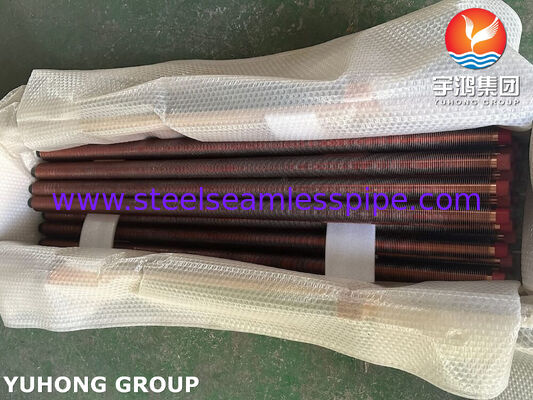

• การจัดหาตามโครงการ: ความยาวที่กำหนดเอง การเตรียมปลาย การบรรจุหีบห่อ และเอกสารสำหรับโครงการเครื่องแลกเปลี่ยนความร้อนอุตสาหกรรม
