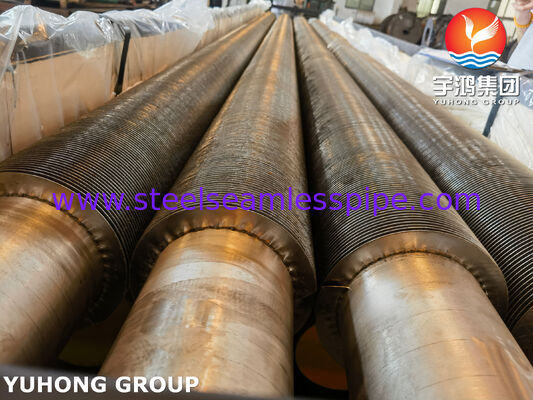

ท่อครีบเชื่อมความถี่สูงสำหรับเครื่องแลกเปลี่ยนความร้อน – ASTM A269 TP316
ภาพรวมผลิตภัณฑ์
ท่อครีบเชื่อมความถี่สูง (ท่อครีบ HFW)ผลิตด้วยASTM A269 TP316 สแตนเลสเป็นส่วนประกอบการถ่ายเทความร้อนที่ได้รับการออกแบบทางวิศวกรรมสำหรับเครื่องแลกเปลี่ยนความร้อนที่ต้องการความต้านทานการกัดกร่อน ประสิทธิภาพการระบายความร้อนที่เชื่อถือได้ และการยึดเกาะแบบครีบต่อท่อที่ทนทาน
ครีบถูกเชื่อมเข้ากับพื้นผิวด้านนอกของท่ออย่างต่อเนื่องโดยใช้กระบวนการเชื่อมด้วยความต้านทานไฟฟ้าความถี่สูง สิ่งนี้จะสร้างการเชื่อมต่อทางโลหะ/ทางกลที่แข็งแกร่งระหว่างครีบและท่อ ขณะเดียวกันก็รักษาโปรไฟล์ครีบที่สม่ำเสมอตลอดความยาวของท่อทั้งหมด
ASTM A269 TP316 เป็นสเตนเลสออสเทนนิติกที่มีโมลิบดีนัม ซึ่งให้ความทนทานต่อสภาพแวดล้อมที่มีคลอไรด์และสารเคมีต่างๆ ได้ดียิ่งขึ้น เมื่อเทียบกับสเตนเลส 304 ทั่วไป ทำให้ท่อครีบ TP316 HFW เหมาะสำหรับงานแลกเปลี่ยนความร้อนที่มีเงื่อนไขการทำงานที่ชื้น มีฤทธิ์กัดกร่อน หรือใช้งานทางเคมี
ท่อครีบ HFW ของเราสามารถผลิตได้ตามแบบของลูกค้าและข้อกำหนดการแลกเปลี่ยนความร้อน รวมถึงเส้นผ่านศูนย์กลางท่อที่ระบุ ความหนาของผนัง ความสูงของครีบ ความหนาของครีบ ระยะห่างของครีบ ความยาวของท่อ และการตกแต่งพื้นผิว
คุณสมบัติที่สำคัญ
- วัสดุท่อฐาน:ASTM A269 TP316 สแตนเลส
- วัสดุครีบ:TP316 หรือวัสดุอื่นที่เข้ากันได้ตามข้อกำหนด
- กระบวนการผลิต:การเชื่อมด้วยความต้านทานความถี่สูง
- สิ่งที่แนบมากับครีบ:ข้อต่อแบบครีบต่อท่อเชื่อมอย่างต่อเนื่อง
- ทนต่อการกัดกร่อนได้ดีเยี่ยม
- ทนทานต่อสภาพแวดล้อมที่มีคลอไรด์ได้ดี
- แรงยึดเกาะระหว่างครีบต่อท่อสูงและสม่ำเสมอ
- พื้นที่ผิวการถ่ายเทความร้อนที่มีประสิทธิภาพขนาดใหญ่
- เหมาะสำหรับการออกแบบเครื่องแลกเปลี่ยนความร้อนขนาดกะทัดรัด
- ปรับแต่งความสูง ระยะพิทช์ ความหนา และความยาวของท่อได้
- เหมาะสำหรับโครงสร้างตัวแลกเปลี่ยนความร้อนแบบเปลือกและท่อและแบบครีบอื่นๆ
ข้อมูลจำเพาะทั่วไป
| รายการ |
ช่วงทั่วไป |
| มาตรฐาน |
มาตรฐาน ASTM A269 / A269M |
| เกรดท่อ |
ทีพี316 |
| สหประชาชาติ |
S31600 |
| ท่อ OD |
โดยทั่วไป 12.7–50.8 มม |
| ความหนาของผนังท่อ |
โดยทั่วไป 1.0–3.5 มม |
| ความยาวท่อโดยรวม |
สูงสุดประมาณ 12,000 มม |
| ความสูงครีบ |
โดยทั่วไป 5–25 มม |
| ความหนาของครีบ |
โดยทั่วไป 0.3–1.2 มม |
| ฟิน พิทช์ |
โดยทั่วไป 2.0–10.0 มม |
| ประเภทครีบ |
แข็งหรือหยักตามการออกแบบ |
| สิ่งที่แนบมากับครีบ |
เชื่อมความถี่สูง |
| สภาพพื้นผิว |
ดอง อบอ่อน อบอ่อน หรือลูกค้าระบุ |
| สิ้นสุด เสร็จสิ้น |
ธรรมดา เอียง เกลียว หรือลูกค้าระบุ |
ขนาดข้างต้นแสดงถึงช่วงที่ผลิตโดยทั่วไปมากกว่าข้อจำกัดของ ASTM A269 ขนาดสุดท้ายควรเลือกตามการออกแบบการระบายความร้อนของเครื่องแลกเปลี่ยนความร้อน ข้อกำหนดการลดแรงดัน ข้อกำหนดด้านการผลิต และแบบร่างของผู้ซื้อ
ในอดีต ASTM A269 ระบุท่อที่ได้รับการตกแต่งทั่วไปตั้งแต่ ID ประมาณ 6.4 มม. ขึ้นไป และความหนาของผนังระบุ 0.51 มม. ขึ้นไป ในขณะที่ขนาดท่อครีบ HFW จริงถูกกำหนดโดยการออกแบบตัวแลกเปลี่ยนความร้อน
ASTM A269 TP316 องค์ประกอบทางเคมี
ข้อกำหนดทางเคมีโดยทั่วไปของ ASTM A269 TP316 แสดงไว้ด้านล่าง ค่าเป็นค่าสูงสุดเว้นแต่จะระบุช่วงไว้
| องค์ประกอบ |
ข้อกำหนด TP316, % |
| คาร์บอน (ซี) |
≤ 0.080 |
| แมงกานีส (Mn) |
≤ 2.00 |
| ซิลิคอน (ศรี) |
≤ 1.00 |
| ฟอสฟอรัส (P) |
≤ 0.045 |
| ซัลเฟอร์ (S) |
≤ 0.030 |
| โครเมียม (Cr) |
16.0–18.0 |
| นิกเกิล (พรรณี) |
10.0–14.0 |
| โมลิบดีนัม (Mo) |
2.0–3.0 |
| ไนโตรเจน (N) |
≤ 0.10 |
| เหล็ก (เฟ) |
สมดุล |
ข้อมูลจำเพาะของ ASTM ระบุ TP316 เป็น UNS S31600 และรวมถึงการควบคุมองค์ประกอบทางเคมีสำหรับคาร์บอน แมงกานีส ฟอสฟอรัส ซัลเฟอร์ ซิลิคอน นิกเกิล โครเมียม และโมลิบดีนัม
คุณสมบัติทางกล
ข้อกำหนดทางกลขั้นต่ำโดยทั่วไปสำหรับท่อ ASTM A269 TP316 คือ:
| คุณสมบัติ |
ความต้องการ |
| ความต้านแรงดึง |
≥ 515 เมกะปาสคาล |
| ความแข็งแรงของผลผลิต ออฟเซ็ต 0.2% |
≥ 205 เมกะปาสคาล |
| การยืดตัวใน 2 นิ้ว / 50 มม |
≥ 35% |
| ความแข็ง |
ข้อกำหนด ASTM A269 ขึ้นอยู่กับสภาพของผลิตภัณฑ์ |
ค่าคุณสมบัติทางกลขั้นสุดท้ายควรได้รับการยืนยันโดยเทียบกับ ASTM A269/A269M ฉบับที่เกี่ยวข้องและเงื่อนไขการส่งมอบที่ตกลงกันไว้ ASTM A269 มีข้อกำหนดในการทดสอบแรงดึง/ทางกล ตลอดจนข้อกำหนดด้านความแข็งและคุณภาพท่ออื่นๆ
กระบวนการเชื่อมความถี่สูง
ในระหว่างการผลิต แถบครีบที่ทำจากสเตนเลสสตีลจะถูกวางตำแหน่งอย่างต่อเนื่องกับพื้นผิวท่อ ในขณะที่พลังงานไฟฟ้าความถี่สูงจะสร้างความร้อนเฉพาะที่บริเวณส่วนต่อประสานหน้าสัมผัส ใช้แรงดันเพื่อสร้างสิ่งที่แนบมาด้วยการเชื่อมอย่างต่อเนื่อง
กระบวนการ HFW จัดให้มี:
- การติดครีบอย่างต่อเนื่องตามความยาวของท่อ
- ระยะห่างระหว่างครีบสม่ำเสมอเพื่อประสิทธิภาพการถ่ายเทความร้อนที่คาดการณ์ได้
- ประสิทธิภาพการผลิตสูงสำหรับท่อครีบยาว
- ต้านทานการแยกครีบได้ดีระหว่างการจัดการและการใช้งาน
- การทำซ้ำมิติที่ดีจากหลอดหนึ่งไปอีกหลอดหนึ่ง
- การขยายตัวของพื้นผิวการถ่ายเทความร้อนอย่างมีประสิทธิภาพโดยไม่ต้องเพิ่มเส้นผ่านศูนย์กลางท่อมากนัก
สำหรับผู้ผลิตเครื่องแลกเปลี่ยนความร้อน ส่วนต่อประสานการเชื่อมแบบต่อเนื่องมีความสำคัญอย่างยิ่ง เนื่องจากการติดครีบที่ไม่ดีสามารถเพิ่มความต้านทานการสัมผัสความร้อน และลดประสิทธิภาพการถ่ายเทความร้อนที่มีประสิทธิภาพของพื้นผิวครีบได้
การตรวจสอบและทดสอบ
แต่ละชุดการผลิตสามารถตรวจสอบได้ตามมาตรฐาน ASTM A269 ข้อกำหนดเฉพาะของผู้ซื้อ และมาตรฐานการผลิตเครื่องแลกเปลี่ยนความร้อนที่เกี่ยวข้อง
1. การวิเคราะห์ทางเคมี
วิเคราะห์ความร้อนหรือผลิตภัณฑ์เพื่อตรวจสอบว่าวัสดุ TP316 เป็นไปตามองค์ประกอบทางเคมีที่ระบุ
2. การทดสอบแรงดึง
การทดสอบแรงดึงจะตรวจสอบความแข็งแรงของคราก ความต้านทานแรงดึง และการยืดตัวของวัสดุท่อ
3. การทดสอบความแข็ง
มีการตรวจสอบความแข็งเพื่อตรวจสอบความสอดคล้องกับข้อกำหนดของวัสดุและการจัดส่งที่เกี่ยวข้อง
4. การทดสอบอุทกสถิต
สามารถทำการทดสอบอุทกสถิตเพื่อตรวจสอบความสมบูรณ์ของแรงดันในท่อ
5. การทดสอบไฟฟ้าแบบไม่ทำลาย
ASTM A269 กำหนดให้แต่ละหลอดผ่านการทดสอบทางไฟฟ้าแบบไม่ทำลายหรือการทดสอบอุทกสถิต โดยขึ้นอยู่กับข้อกำหนดเฉพาะที่เกี่ยวข้อง
6. การทดสอบการทำให้เรียบ
ท่ออาจต้องผ่านการทดสอบการทำให้เรียบเพื่อประเมินความเหนียวและความต้านทานต่อการเสียรูป
7. การทดสอบวูบวาบ
การทดสอบวูบวาบสามารถนำไปใช้เพื่อประเมินความเหนียวของท่อและความต้านทานต่อการแตกร้าวในระหว่างการเปลี่ยนรูป
8. การทดสอบการแบนแบบย้อนกลับ
สำหรับท่อเชื่อม สามารถใช้การแบนแบบย้อนกลับเพื่อประเมินรอยตะเข็บที่ไม่สมบูรณ์

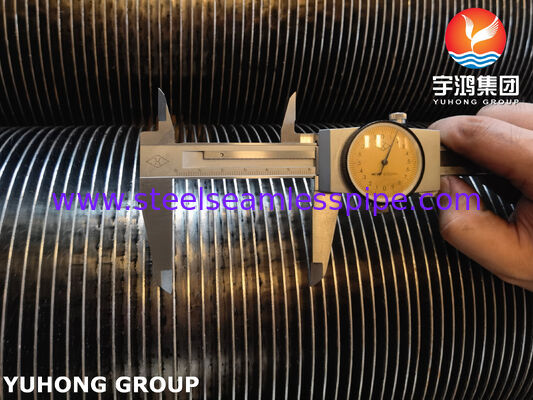

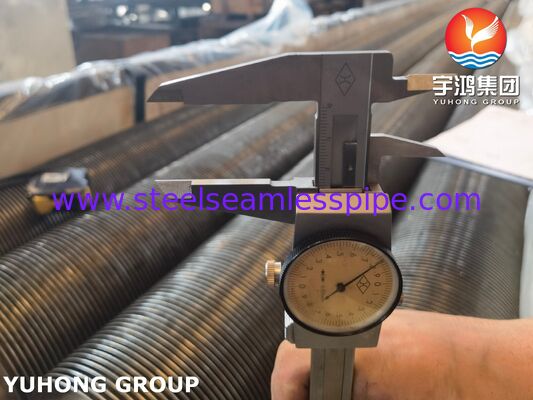

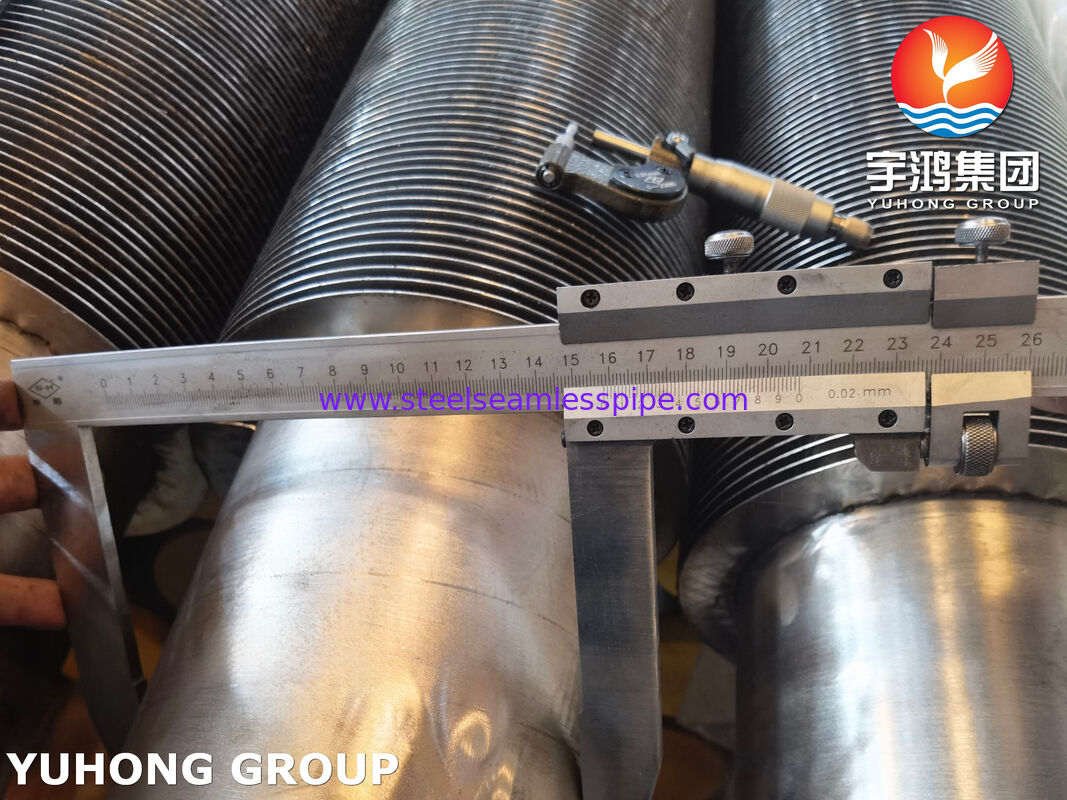

9. การตรวจสอบมิติ
สามารถตรวจสอบขนาดต่อไปนี้ได้:
- เส้นผ่านศูนย์กลางภายนอกของท่อ
- ความหนาของผนังท่อ
- ความยาวท่อ
- ความสูงของครีบ
- ความหนาของครีบ
- ครีบขว้าง
- ความกว้างของครีบ
- ศูนย์กลางของครีบ
- สิ่งที่แนบมาแบบ Fin-to-tube
- ความตรง
10. การตรวจสอบการเชื่อมและการเชื่อมครีบ
ส่วนต่อประสานแบบครีบต่อท่อแบบเชื่อมได้รับการตรวจสอบด้วยสายตาและมิติ สามารถจัดให้มีวิธีการตรวจสอบเพิ่มเติม รวมถึงสารแทรกซึมของสีย้อมหรือวิธี NDT อื่นๆ ได้เมื่อข้อกำหนดเฉพาะของผู้ซื้อกำหนด
พื้นผิวเสร็จสิ้น
ท่อครีบ ASTM A269 TP316 HFW สามารถใช้ได้กับสภาพพื้นผิวที่แตกต่างกัน ขึ้นอยู่กับการใช้งาน:
- อบและดอง
- อบอ่อนสดใส
- ทำความสะอาดด้วยกลไก
- หลงใหล
- ขัดเงา
- การรักษาพื้นผิวที่ลูกค้ากำหนด
สำหรับบริการแลกเปลี่ยนความร้อนที่มีฤทธิ์กัดกร่อน การทำความสะอาดและการทู่ที่เหมาะสมสามารถช่วยรักษาสภาพพื้นผิวสแตนเลสหลังการผลิตได้
การใช้งาน
ท่อครีบ ASTM A269 TP316 HFW เหมาะสำหรับเครื่องแลกเปลี่ยนความร้อนที่ต้องการพื้นที่การถ่ายเทความร้อนที่เพิ่มขึ้นและความต้านทานการกัดกร่อนที่เพิ่มขึ้น
การใช้งานทั่วไป ได้แก่:
- เครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ
- ประมวลผลเครื่องแลกเปลี่ยนความร้อน
- เครื่องแลกเปลี่ยนความร้อนกระบวนการทางเคมี
- เครื่องแลกเปลี่ยนความร้อนปิโตรเคมี
- อุปกรณ์นำความร้อนกลับมาใช้ใหม่ของโรงกลั่น
- ระบบทำความเย็น
- คอนเดนเซอร์
- เครื่องทำความเย็นแก๊ส
- เครื่องทำความร้อนอากาศ
- อุปกรณ์นำความร้อนเหลือทิ้งกลับมาใช้ใหม่
- ระบบถ่ายเทความร้อนทางทะเลและชายฝั่ง
- ระบบทำความเย็นอุตสาหกรรม
- ระบบถ่ายเทความร้อนของของเหลวที่มีฤทธิ์กัดกร่อน
TP316 มีประโยชน์อย่างยิ่งในกรณีที่สภาพแวดล้อมการถ่ายเทความร้อนอาจมีคลอไรด์หรือสารปนเปื้อนที่มีฤทธิ์กัดกร่อนอื่นๆ อย่างไรก็ตาม การเลือกวัสดุจริงควรคำนึงถึงเคมีของของไหล อุณหภูมิ ความเข้มข้น และสภาวะการทำงานที่เฉพาะเจาะจงเสมอ
ข้อดีสำหรับผู้ผลิตเครื่องแลกเปลี่ยนความร้อน
ปรับปรุงความสามารถในการถ่ายเทความร้อน:
ครีบภายนอกช่วยเพิ่มพื้นผิวการถ่ายเทความร้อนได้อย่างมากเมื่อเทียบกับท่อธรรมดาที่มีเส้นผ่านศูนย์กลางระบุเท่ากัน
ความต้านทานการกัดกร่อน:
โครงสร้างสแตนเลสสตีล TP316 เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง
การยึดครีบที่เชื่อถือได้:
การเชื่อมด้วยความถี่สูงทำให้เกิดการเชื่อมต่อแบบครีบต่อท่ออย่างต่อเนื่อง ซึ่งออกแบบมาเพื่อประสิทธิภาพการถ่ายเทความร้อนที่มั่นคง
การออกแบบที่ยืดหยุ่น:
ความสูงครีบ ระยะพิทช์ ความหนา ขนาดท่อ และความยาวสามารถปรับได้เพื่อให้ตรงตามข้อกำหนดด้านความร้อนและทางกล
การออกแบบอุปกรณ์ขนาดกะทัดรัด:
พื้นที่ผิวภายนอกที่เพิ่มขึ้นสามารถช่วยให้นักออกแบบเครื่องแลกเปลี่ยนความร้อนบรรลุหน้าที่ระบายความร้อนที่ต้องการภายในชุดที่มีขนาดค่อนข้างเล็ก
การประกันคุณภาพ
ท่อครีบ ASTM A269 TP316 HFW ของเรามีเอกสารประกอบด้านคุณภาพครบถ้วน ได้แก่:
- ใบรับรองการทดสอบวัสดุ (MTC)
- รายงานการวิเคราะห์ทางเคมี
- รายงานการทดสอบทางกล
- รายงานการทดสอบอุทกสถิตหรือ NDT
- รายงานการตรวจสอบมิติ
- รายงานการตรวจสายตา
- การติดตามหมายเลขความร้อน
- บันทึกการตรวจสอบการเชื่อมแบบ Fin-to-tube
- การบรรจุและการทำเครื่องหมายบันทึก
- เอกสารการตรวจสอบของบุคคลที่สามเมื่อมีการระบุ
ข้อมูลการสั่งซื้อ
เมื่อขอใบเสนอราคาสำหรับท่อครีบ HFW ลูกค้าควรระบุ:
- ข้อกำหนดและเกรดของวัสดุ ASTM
- เส้นผ่านศูนย์กลางภายนอกของท่อ
- ความหนาของผนังท่อ
- ความยาวท่อ
- วัสดุครีบ
- ความสูงของครีบ
- ความหนาของครีบ
- ครีบขว้าง
- โครงสร้างครีบแข็งหรือหยัก
- การรักษาพื้นผิวที่จำเป็น
- ปริมาณ
- ข้อกำหนดการตรวจสอบที่เกี่ยวข้อง
- ข้อกำหนดชุดการวาดหรือตัวแลกเปลี่ยนความร้อน
เราสามารถผลิตท่อครีบเชื่อมความถี่สูง ASTM A269 TP316 ตามแบบของลูกค้าและข้อกำหนดการถ่ายเทความร้อนเฉพาะโครงการ
