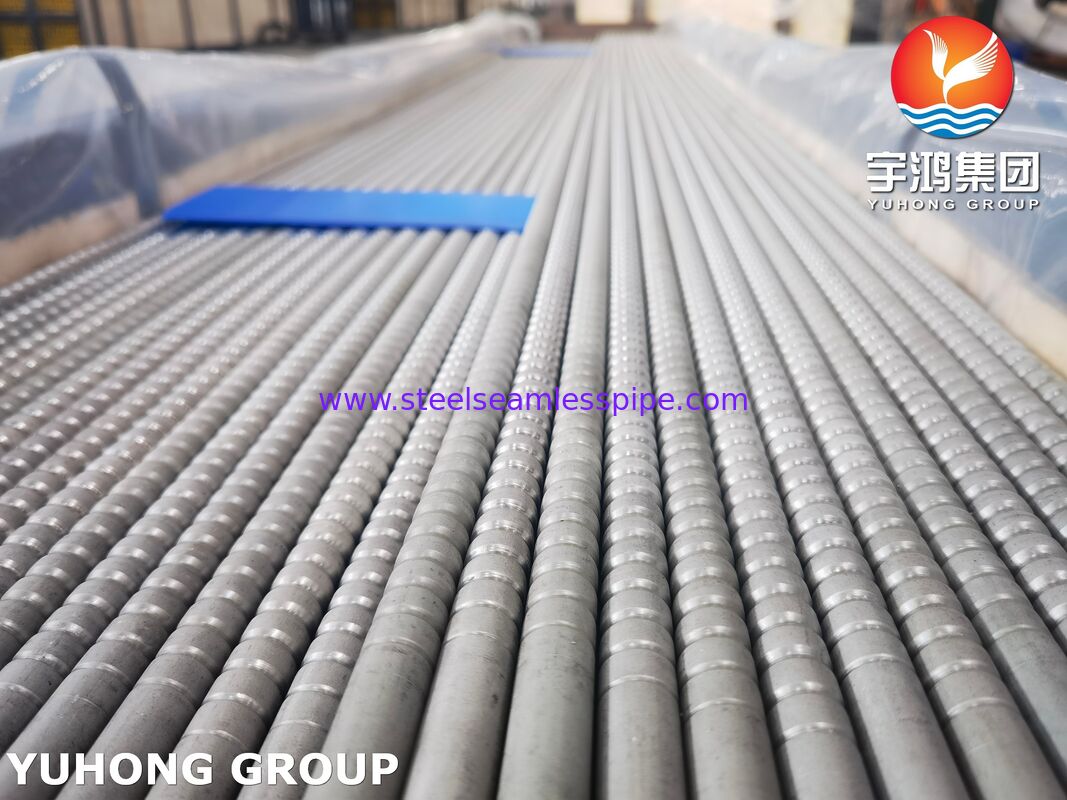

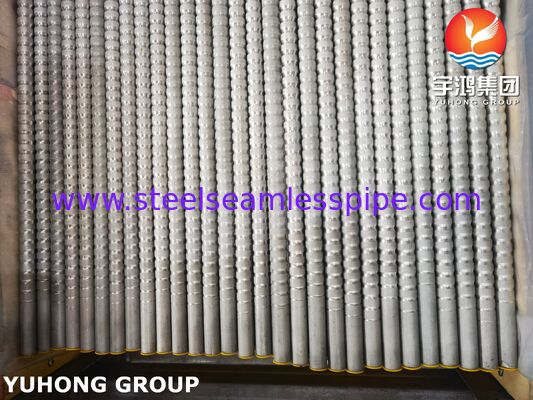

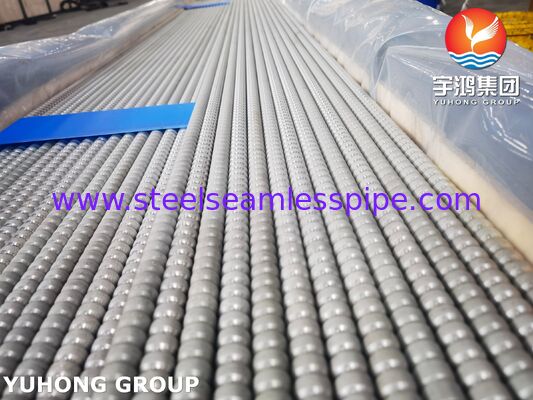

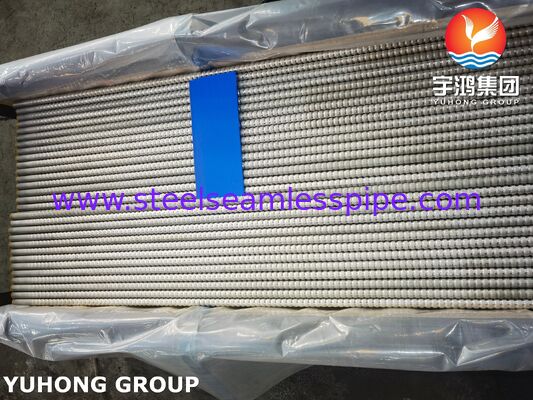

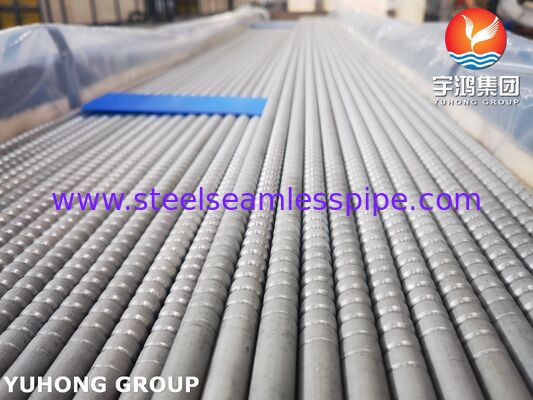

ท่อลูกฟูกสำหรับคอนเดนเซอร์ – ASTM A269 TP316L
ภาพรวมผลิตภัณฑ์
ASTM A269 TP316L ท่อลูกฟูกสำหรับคอนเดนเซอร์เป็นท่อถ่ายเทความร้อนที่ทำจากสเตนเลสสตีลที่ออกแบบมาเพื่อปรับปรุงประสิทธิภาพการระบายความร้อนผ่านโปรไฟล์ท่อลูกฟูกที่ขึ้นรูปเป็นพิเศษ ผลิตจากคาร์บอนต่ำTP316L สแตนเลสออสเทนนิติกท่อเหล่านี้รวมคุณสมบัติการถ่ายเทความร้อนที่เพิ่มขึ้นเข้ากับความต้านทานการกัดกร่อนที่แข็งแกร่ง โดยเฉพาะอย่างยิ่งในการใช้งานที่เกี่ยวข้องกับความชื้น คลอไรด์ สารเคมีในกระบวนการ และตัวกลางทำความเย็นที่ปนเปื้อน
ลอนสร้างรูปแบบการไหลเชี่ยวเมื่อเทียบกับท่อเรียบทั่วไป สิ่งนี้สามารถเพิ่มการผสมของของไหลที่ผนังท่อ ปรับปรุงประสิทธิภาพการถ่ายเทความร้อน และช่วยให้มีการออกแบบตัวแลกเปลี่ยนความร้อนหรือคอนเดนเซอร์ที่มีขนาดกะทัดรัดมากขึ้นเมื่อได้รับการออกแบบทางวิศวกรรมอย่างเหมาะสมสำหรับสภาพการทำงาน
TP316L มีโมลิบดีนัมและมีปริมาณคาร์บอนต่ำ ซึ่งช่วยเพิ่มความต้านทานต่อการกัดกร่อนเฉพาะที่เมื่อเทียบกับเหล็กกล้าไร้สนิม 304L ทั่วไปในสภาพแวดล้อมการบริการต่างๆ เกรดนี้จึงเหมาะอย่างยิ่งสำหรับคอนเดนเซอร์ทางอุตสาหกรรม คอนเดนเซอร์ในกระบวนการทางเคมี ระบบทำความเย็นทางทะเล อุปกรณ์ทำความเย็น และการใช้งานถ่ายเทความร้อนที่ไวต่อการกัดกร่อนอื่นๆ.
ASTM A269/A269M ครอบคลุมท่อสเตนเลสออสเทนนิติกแบบเชื่อมและไร้รอยต่อที่มีความหนาผนังปกติ และกำหนดให้ต้องจัดหาวัสดุในสภาวะที่ผ่านการอบชุบด้วยความร้อน มาตรฐานยังรวมถึงการทดสอบทางกลและการทดสอบทางไฟฟ้าแบบไม่ทำลายหรือการทดสอบอุทกสถิต
คุณสมบัติที่สำคัญ
- วัสดุ:ASTM A269 TP316L / UNS S31603
- ประเภทท่อ:ท่อถ่ายเทความร้อนลูกฟูก
- การผลิต:ท่อไร้รอยต่อหรือท่อเชื่อม ขึ้นอยู่กับการออกแบบและข้อกำหนด
- การรักษาความร้อน:สารละลายอบอ่อน / อบด้วยความร้อน
- ทนต่อการกัดกร่อนได้ดีเยี่ยม
- ปรับปรุงความต้านทานต่อการเกิดรูพรุนที่เกี่ยวข้องกับคลอไรด์เมื่อเปรียบเทียบกับมาตรฐาน 304L
- เพิ่มประสิทธิภาพการปั่นป่วนและการถ่ายเทความร้อน
- เหมาะสำหรับบริการคอนเดนเซอร์และแลกเปลี่ยนความร้อน
- สามารถเชื่อมและขึ้นรูปได้ดี
- เหมาะสำหรับเรขาคณิตลอนแบบกำหนดเอง
- มีจำหน่ายแบบความยาวตรงหรือแบบอื่นๆ ตามความต้องการของโครงการ
การใช้งานทั่วไป
ท่อลูกฟูก ASTM A269 TP316L เหมาะอย่างยิ่งสำหรับ:
1. คอนเดนเซอร์อุตสาหกรรม
ท่อเหล่านี้สามารถใช้ในคอนเดนเซอร์ซึ่งไอในกระบวนการจะต้องถูกแปลงเป็นของเหลวโดยการแลกเปลี่ยนความร้อนทางอ้อม ลอนส่งเสริมความปั่นป่วนของของไหลและสามารถช่วยให้การถ่ายเทความร้อนดีขึ้น
การใช้งานทั่วไปได้แก่:
- คอนเดนเซอร์กระบวนการ
- คอนเดนเซอร์เคมี
- คอนเดนเซอร์ปิโตรเคมี
- คอนเดนเซอร์ตัวทำละลาย
- คอนเดนเซอร์ไอน้ำ
- คอนเดนเซอร์ผลิตภัณฑ์
2. เครื่องแลกเปลี่ยนความร้อนเคมีและปิโตรเคมี
TP316L มักถูกเลือกสำหรับอุปกรณ์ถ่ายเทความร้อนที่สัมผัสกับสภาพแวดล้อมกระบวนการที่มีฤทธิ์กัดกร่อน การรวมกันของปริมาณคาร์บอนต่ำและโมลิบดีนัมทำให้เหมาะสำหรับงานแปรรูปทางเคมีหลายประเภท
3. การทำความเย็นที่เกี่ยวข้องกับน้ำทะเลและน้ำทะเล
316L มักถูกพิจารณาให้ใช้กับอุปกรณ์ทำความเย็นที่สัมผัสกับสภาพแวดล้อมทางทะเลหรือน้ำที่มีคลอไรด์ อย่างไรก็ตาม การบริการน้ำทะเลจริงควรได้รับการประเมินอย่างรอบคอบ เนื่องจาก 316L ไม่ทนต่อการกัดกร่อนเฉพาะจุดในสภาวะคลอไรด์ที่รุนแรง
4. เครื่องทำความเย็นและคอนเดนเซอร์ HVAC
ท่อลูกฟูกสามารถใช้ในระบบทำความเย็นและระบบทำความเย็นทางอุตสาหกรรมที่ต้องการการถ่ายเทความร้อนที่เพิ่มขึ้นและอุปกรณ์ขนาดกะทัดรัด
5. การแปรรูปอาหาร เครื่องดื่ม และยา
โครงสร้างสแตนเลสสตีลที่ทนต่อการกัดกร่อนและพื้นผิวที่ทำความสะอาดได้ทำให้ TP316L เหมาะสำหรับการใช้งานถ่ายเทความร้อนที่ถูกสุขลักษณะ โดยขึ้นอยู่กับพื้นผิวที่ต้องการและการออกแบบที่ถูกสุขลักษณะ
6. อุปกรณ์แยกเกลือและบำบัดน้ำ
สามารถพิจารณาท่อเหล่านี้สำหรับการบำบัดน้ำและการถ่ายเทความร้อนจากน้ำทะเลที่เลือกได้ โดยที่เคมีของของไหลเข้ากันได้กับ 316L
ข้อมูลจำเพาะมาตรฐาน
| รายการ |
ข้อกำหนดทั่วไป |
| ผลิตภัณฑ์ |
ท่อลูกฟูกสำหรับคอนเดนเซอร์ |
| วัสดุ |
มาตรฐาน ASTM A269 TP316L |
| สหประชาชาติ |
S31603 |
| ประเภทท่อ |
ไม่มีรอยต่อ / รอย |
| สภาพการผลิต |
ได้รับการรักษาความร้อน |
| แบบฟอร์มหลอด |
ลูกฟูก |
| เส้นผ่านศูนย์กลางภายนอก |
ประมาณ 6.35–127 มม |
| ความหนาของผนัง |
ประมาณ 0.5–8.0 มม |
| ความยาวมาตรฐาน |
3,000–12,000 มม |
| พื้นผิว |
อบอ่อน ดอง อบอ่อนหรือปรับแต่งเอง |
| เงื่อนไขสิ้นสุด |
ปลายธรรมดา / ปลายตัด / ปรับแต่งได้ |
| การตรวจสอบ |
มิติ ภาพ เคมี เครื่องกล และ NDT |
| การรับรอง |
EN 10204 3.1 / 3.2 ตามคำขอ |
ข้อกำหนด ASTM โดยทั่วไปครอบคลุมถึงท่อที่มีความหนาของผนังระบุตั้งแต่ประมาณ0.020 นิ้ว (0.51 มม.) และสูงกว่าในขณะที่ขนาดที่จำหน่ายจริงในเชิงพาณิชย์อาจแตกต่างกันไปตามความสามารถในการผลิตและข้อกำหนดในการซื้อ
ขนาดท่อทั่วไป
ขนาดท่อคอนเดนเซอร์ทั่วไปอาจรวมถึง:
- 9.52 × 0.5 มม
- 12.7 × 0.6 มม
- 15.88 × 0.8 มม
- 19.05 × 1.0 มม
- 25.4 × 1.2 มม
- 31.75 × 1.5 มม
- 38.1 × 1.5–2.0 มม
- 50.8 × 1.5–2.5 มม
- 63.5 × 2.0–3.0 มม
- มิติอื่นๆ ตามการออกแบบคอนเดนเซอร์
สำคัญ:เหล่านี้เป็นช่วงการผลิตทั่วไปมากกว่าขนาดมาตรฐาน ASTM A269 บังคับ OD สุดท้าย ความหนาของผนัง ระยะห่างของลอน ความลึกของลอน ความยาว และความคลาดเคลื่อนควรได้รับการยืนยันโดยอิงจากรูปวาดเครื่องแลกเปลี่ยนความร้อนของลูกค้าหรือข้อกำหนดการซื้อ
การออกแบบลอน
โปรไฟล์ลูกฟูกได้รับการออกแบบทางวิศวกรรมตามหน้าที่การถ่ายเทความร้อนและแรงดันตกที่ต้องการ
พารามิเตอร์การออกแบบทั่วไป ได้แก่:
- สนามลอน
- ความลึกของลอน
- เส้นผ่านศูนย์กลางภายนอกของท่อ
- ความหนาของผนังท่อ
- ความยาวลูกฟูก
- พื้นที่การไหลภายใน
- พื้นที่ถ่ายเทความร้อนภายนอก
- แรงดันตกข้างท่อ
ลอนสามารถสร้างการไหลทุติยภูมิและการผสมของของไหลได้มากขึ้น ซึ่งอาจเพิ่มค่าสัมประสิทธิ์การถ่ายเทความร้อนเมื่อเทียบกับท่อเรียบ การออกแบบขั้นสุดท้ายจึงควรมีความสมดุลการเพิ่มการถ่ายเทความร้อน แรงดันตก ลักษณะการเปรอะเปื้อน ความแข็งแรงทางกล และความสามารถในการผลิต.
สำหรับโครงการคอนเดนเซอร์ เราสามารถปรับแต่งรูปทรงลูกฟูกได้ตาม:
- โหลดความร้อน
- สื่อควบแน่น
- อุณหภูมิน้ำหล่อเย็น
- แรงกดดันในการออกแบบ
- อุณหภูมิการออกแบบ
- อัตราการไหล
- แรงดันตกที่อนุญาต
- ปัจจัยการเปรอะเปื้อน
- การจัดเรียงแผ่นท่อ
ASTM A269 TP316L องค์ประกอบทางเคมี
ข้อกำหนดทางเคมีโดยทั่วไปสำหรับ ASTM A269 TP316L คือ:
| องค์ประกอบ |
ความต้องการ น้ำหนัก% |
| คาร์บอน (ซี) |
≤ 0.035 |
| แมงกานีส (Mn) |
≤ 2.00 |
| ซิลิคอน (ศรี) |
≤ 1.00 |
| ฟอสฟอรัส (P) |
≤ 0.045 |
| ซัลเฟอร์ (S) |
≤ 0.030 |
| โครเมียม (Cr) |
16.0–18.0 |
| นิกเกิล (พรรณี) |
10.0–15.0 |
| โมลิบดีนัม (Mo) |
2.0–3.0 |
| เหล็ก (เฟ) |
สมดุล |
ขีดจำกัดเหล่านี้สอดคล้องกับข้อกำหนดเกรด ASTM A269 TP316L สำหรับท่อที่มีเส้นผ่านศูนย์กลางเล็กหรือผนังเบาซึ่งต้องมีการผ่านการวาดหลายครั้ง ASTM A269 มีการจัดเตรียมคาร์บอนโดยเฉพาะ
ที่ปริมาณโมลิบดีนัม 2–3%เป็นคุณลักษณะที่สำคัญของ TP316L เนื่องจากช่วยเพิ่มความต้านทานต่อการกัดกร่อนเฉพาะที่ในสภาพแวดล้อมที่มีคลอไรด์จำนวนมาก
คุณสมบัติทางกล
ข้อกำหนดทางกลขั้นต่ำโดยทั่วไปสำหรับท่อ ASTM A269 TP316L ได้แก่:
| คุณสมบัติ |
ข้อกำหนดขั้นต่ำ / สูงสุด |
| ความต้านแรงดึง |
≥ 485 เมกะปาสคาล |
| ความแข็งแรงของผลผลิต ออฟเซ็ต 0.2% |
≥ 170 เมกะปาสคาล |
| การยืดตัว |
≥ 35% |
| ความแข็ง |
≤ 90 HRB / ประมาณ 192 HBW |
เกรด TP316L คาร์บอนต่ำให้ความเหนียวและลักษณะการขึ้นรูปที่ดี ขณะเดียวกันก็รักษาความต้านทานการกัดกร่อนที่คาดหวังจากเหล็กกล้าไร้สนิมตระกูล 316
กระบวนการผลิต
เส้นทางการผลิตโดยทั่วไปของเราสำหรับท่อคอนเดนเซอร์ TP316L แบบลูกฟูกประกอบด้วย:
การเลือกวัตถุดิบ → การขึ้นรูปท่อ → การเชื่อม / การแปรรูปแบบไม่มีรอยต่อ → การรักษาความร้อน → การรักษาพื้นผิว → การขึ้นรูปลอน → การปรับขนาด → การตัด → การตรวจสอบ → การทำความสะอาด → การบรรจุ
สำหรับท่อเชื่อม รอยเชื่อมจะถูกควบคุมอย่างระมัดระวังก่อนที่ท่อจะเข้าสู่กระบวนการขึ้นรูปและการลอนในภายหลัง
มีการควบคุมกระบวนการลอนเพื่อรักษาความสม่ำเสมอ:
- สนามลอน
- ความลึกของลอน
- เส้นผ่านศูนย์กลางท่อ
- ความสมบูรณ์ของผนัง
- ความตรง
- คุณภาพพื้นผิว
การบำบัดความร้อนด้วยสารละลายใช้เพื่อให้ได้สภาพทางโลหะวิทยาที่ต้องการและความต้านทานการกัดกร่อนของท่อสแตนเลส
การทดสอบและตรวจสอบ
การควบคุมคุณภาพดำเนินการตามมาตรฐาน ASTM A269 และข้อกำหนดการจัดซื้อที่เกี่ยวข้อง
1. การวิเคราะห์ทางเคมี
การระบุวัสดุเชิงบวกและการวิเคราะห์ทางเคมีตรวจสอบองค์ประกอบ TP316L ซึ่งรวมถึง:
สามารถจัดส่งใบรับรองการทดสอบโรงงานพร้อมกับการจัดส่งได้
2. การทดสอบแรงดึง
การทดสอบแรงดึงช่วยยืนยัน:
- ความต้านทานแรงดึง
- ความแข็งแรงของผลผลิต
- การยืดตัว
ข้อกำหนดทางกลได้รับการตรวจสอบโดยเทียบกับข้อกำหนดเกรด ASTM A269 ที่เกี่ยวข้อง
3. การทดสอบความแข็ง
การทดสอบความแข็งช่วยยืนยันว่าท่อที่เสร็จแล้วยังคงอยู่ภายในขีดจำกัดความแข็งที่ระบุ
4. การทดสอบอุทกสถิต
สามารถทำการทดสอบอุทกสถิตเพื่อตรวจสอบความสมบูรณ์ของแรงดันและตรวจจับการรั่วไหล
ASTM A269 กำหนดให้แต่ละท่อต้องผ่านการทดสอบทางไฟฟ้าแบบไม่ทำลายหรือการทดสอบอุทกสถิต โดยขึ้นอยู่กับข้อกำหนดและเงื่อนไขการสั่งซื้อ
5. การทดสอบกระแสเอ็ดดี้ / แม่เหล็กไฟฟ้า
การตรวจสอบกระแสเอ็ดดี้สามารถใช้เป็นวิธีการแบบไม่ทำลายในการตรวจจับความไม่ต่อเนื่องในท่อเหล็กกล้าไร้สนิม ASTM E426 จัดให้มีแนวปฏิบัติสำหรับการตรวจสอบทางแม่เหล็กไฟฟ้าของผลิตภัณฑ์ท่อไร้ตะเข็บและรอยเชื่อมที่ทำจากสเตนเลสออสเทนนิติกและโลหะผสมที่คล้ายกัน
6. การทดสอบการทำให้เรียบ
สำหรับท่อเชื่อมที่เกี่ยวข้อง การตรวจสอบการทำให้เรียบ/การกลับด้านราบเรียบสามารถใช้เพื่อประเมินความสมบูรณ์ของท่อและการเชื่อมได้
7. การทดสอบวูบวาบ
การทดสอบวูบวาบจะประเมินความเหนียวและคุณภาพการขึ้นรูปของท่อ หากมี
8. การตรวจสอบมิติ
สามารถตรวจสอบล็อตการผลิตแต่ละล็อตได้สำหรับ:
- เส้นผ่านศูนย์กลางภายนอก
- ความหนาของผนัง
- สนามลอน
- ความลึกของลอน
- ความยาว
- ความตรง
- เงื่อนไขจบ
9. การตรวจสายตา
พื้นผิวท่อได้รับการตรวจสอบสำหรับ:
- รอยแตก
- รอยขีดข่วน
- หลุม
- ข้อบกพร่องพื้นผิว
- ความเสียหายของลอน
- ความผิดปกติของการเชื่อม
10. การตรวจสอบ PMI
สามารถระบุการระบุวัสดุที่เป็นบวกได้สำหรับโครงการที่ต้องการการตรวจสอบวัสดุ TP316L เพิ่มเติม
พื้นผิวเสร็จสิ้น
สภาพพื้นผิวที่มีอยู่อาจรวมถึง:
- อบและดอง
- อบอ่อนสดใส
- ขัดเงาด้วยกลไก
- ขัดด้วยไฟฟ้า
- ปรับแต่งพื้นผิวให้สวยงาม
สำหรับการใช้งานคอนเดนเซอร์และกระบวนการ ควรเลือกสภาพพื้นผิวที่เหมาะสมตามของเหลว วิธีการทำความสะอาด แนวโน้มการเปรอะเปื้อน และข้อกำหนดด้านสุขอนามัย
ข้อดีของท่อลูกฟูก ASTM A269 TP316L
การถ่ายเทความร้อนที่เพิ่มขึ้น
รูปทรงลูกฟูกส่งเสริมความปั่นป่วนและการผสมของของไหล ซึ่งสามารถปรับปรุงประสิทธิภาพการถ่ายเทความร้อนได้
ความต้านทานการกัดกร่อน
TP316L ให้ความต้านทานต่อสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนได้ดีกว่าเหล็กกล้าไร้สนิม 304/304L ทั่วไป
เกรดคาร์บอนต่ำ
ปริมาณคาร์บอนต่ำช่วยลดความเสี่ยงของอาการแพ้และการกัดกร่อนตามขอบเกรนที่เกี่ยวข้องหลังการเชื่อมหรือการสัมผัสความร้อน
การออกแบบเครื่องแลกเปลี่ยนความร้อนขนาดกะทัดรัด
การถ่ายเทความร้อนที่ได้รับการปรับปรุงอาจทำให้นักออกแบบสามารถบรรลุหน้าที่ระบายความร้อนที่ต้องการด้วยพื้นผิวการถ่ายเทความร้อนที่กะทัดรัดยิ่งขึ้น
ขึ้นรูปได้ดี
TP316L มีความเหนียวที่ดี ทำให้เหมาะสำหรับการขึ้นรูปท่อและกระบวนการลอน
การก่อสร้างที่ปรับแต่งได้
ขนาดท่อและพารามิเตอร์ลอนสามารถผลิตได้ตามความต้องการในการออกแบบคอนเดนเซอร์
เหตุใดจึงเลือกท่อลูกฟูก ASTM A269 TP316L ของเรา
เราผลิตท่อถ่ายเทความร้อนลูกฟูกโดยมุ่งเน้นความสม่ำเสมอของมิติ ความสมบูรณ์ของท่อ ความต้านทานการกัดกร่อน และประสิทธิภาพการถ่ายเทความร้อนที่เชื่อถือได้.
ความสามารถในการผลิตของเรารองรับการปรับแต่ง:
- เส้นผ่านศูนย์กลางท่อ
- ความหนาของผนัง
- สนามลอน
- ความลึกของลอน
- ความยาวท่อ
- การตกแต่งพื้นผิว
- จบการเตรียมตัว
- ข้อกำหนดการทดสอบ
- การรับรองวัสดุ
สำหรับผู้ผลิตคอนเดนเซอร์และผู้รับเหมา EPC เราสามารถผลิตท่อตามแบบของลูกค้า ข้อกำหนดทางเทคนิค และข้อกำหนด ASTM ที่บังคับใช้
อุตสาหกรรมทั่วไป:การแปรรูปทางเคมี ปิโตรเคมี น้ำมันและก๊าซ การทำความเย็น HVAC วิศวกรรมทางทะเล การบำบัดน้ำ การแยกเกลือออกจากน้ำทะเล การแปรรูปอาหาร การแปรรูปยา และการนำความร้อนกลับมาใช้ในอุตสาหกรรม
สรุปผลิตภัณฑ์
ท่อลูกฟูกสำหรับคอนเดนเซอร์ – ASTM A269 TP316Lให้การผสมผสานของคุณลักษณะการถ่ายเทความร้อนที่เพิ่มขึ้น ความต้านทานการกัดกร่อน โครงสร้างเหล็กสเตนเลสคาร์บอนต่ำ และรูปทรงลูกฟูกที่ปรับแต่งได้.
เหมาะอย่างยิ่งสำหรับการใช้งานคอนเดนเซอร์และเครื่องแลกเปลี่ยนความร้อนซึ่งท่อเรียบทั่วไปอาจไม่ให้สมดุลที่ต้องการในด้านสมรรถนะทางความร้อน ความกะทัดรัดของอุปกรณ์ และความต้านทานการกัดกร่อน
สำหรับการใช้งานที่มีความต้องการสูง ควรเลือกขนาดท่อและรูปทรงลอนโดยพิจารณาจากการออกแบบทางความร้อนและกลไกที่สมบูรณ์ แทนที่จะเลือกตามขนาดท่อเพียงอย่างเดียว
