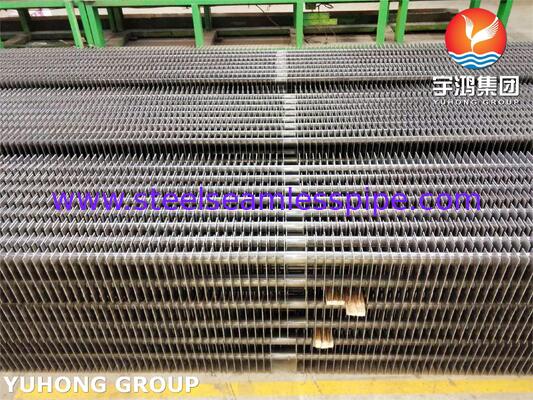

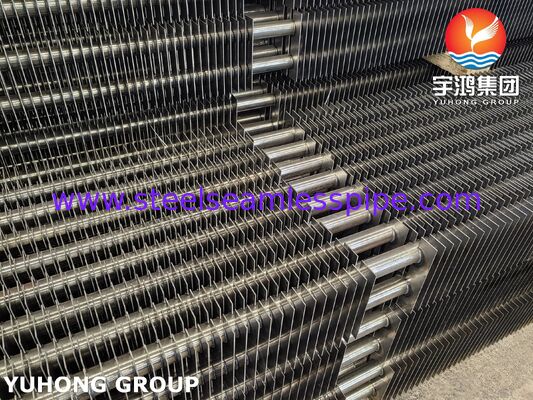

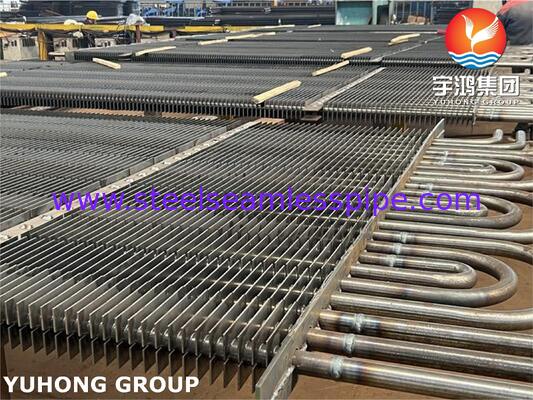

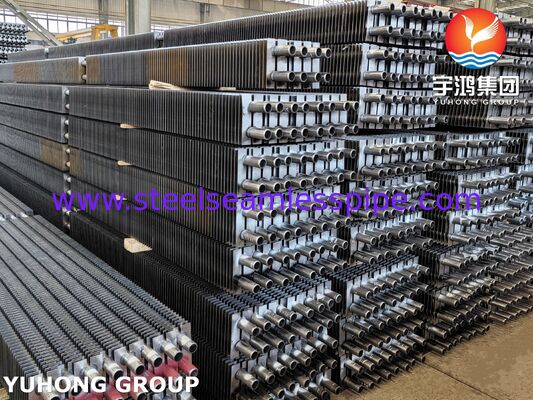

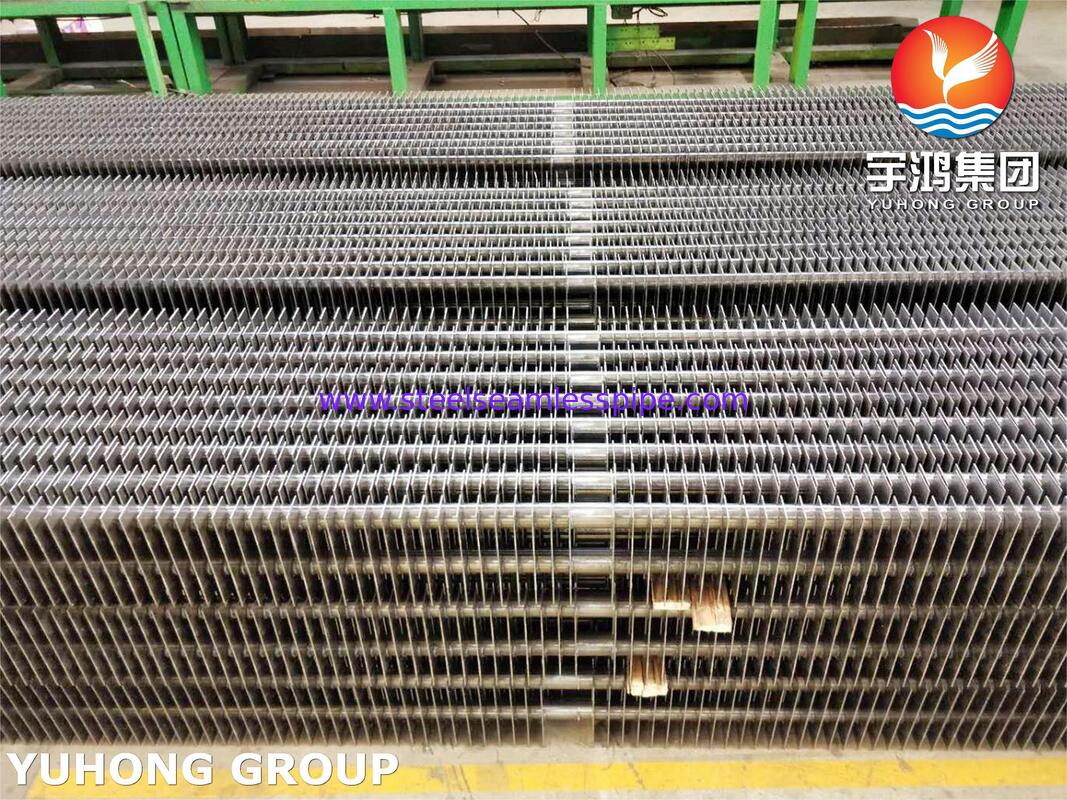

ท่อครีบเชื่อมความถี่สูงสำหรับฮีทเตอร์ซุปเปอร์ฮีตเตอร์ — ASTM A192

ท่อครีบเชื่อมความถี่สูงสำหรับซุปเปอร์ฮีตเตอร์เป็นส่วนประกอบการถ่ายเทความร้อนที่ออกแบบมาเพื่อเพิ่มประสิทธิภาพเชิงความร้อนในหม้อไอน้ำอุตสาหกรรม โรงไฟฟ้า หน่วยกู้คืนความร้อนทิ้ง และระบบสร้างไอน้ำ ผลิตภัณฑ์นี้ผลิตด้วยท่อฐานเหล็กคาร์บอน ASTM A192 และครีบที่เชื่อมด้วยความถี่สูง เพิ่มพื้นที่ผิวการถ่ายเทความร้อนที่มีประสิทธิภาพ ช่วยให้อุปกรณ์กู้คืนความร้อนจากก๊าซไอเสียร้อนได้มากขึ้น และถ่ายเทไปยังน้ำในหม้อไอน้ำหรือไอน้ำ

ท่อครีบเชื่อมความถี่สูงของเราผสมผสานท่อเหล็กคาร์บอนที่รับแรงดันเข้ากับครีบที่ยึดติดแน่นหนา เพื่อให้การแลกเปลี่ยนความร้อนมีประสิทธิภาพ โครงสร้างที่เชื่อถือได้ และตัวเลือกการกำหนดค่าที่ยืดหยุ่นสำหรับการใช้งานเชิงความร้อนที่ต้องการ สามารถปรับขนาดท่อ รูปทรงครีบ และข้อกำหนดวัสดุให้ตรงตามความต้องการของโครงการและสภาวะการออกแบบอุปกรณ์ได้

หมายเหตุสำคัญเกี่ยวกับวัสดุ: ASTM A192/A192M ครอบคลุมท่อหม้อไอน้ำและซุปเปอร์ฮีตเตอร์เหล็กคาร์บอนแบบไร้รอยต่อสำหรับบริการแรงดันสูง มาตรฐานนี้ไม่ได้กำหนดกระบวนการเชื่อมครีบความถี่สูงที่สมบูรณ์ ดังนั้นการประกอบท่อครีบสำเร็จรูปควรได้รับการระบุด้วยข้อกำหนดแยกต่างหากสำหรับวัสดุครีบ ความสมบูรณ์ของการเชื่อม ความคลาดเคลื่อนของมิติ และการตรวจสอบ

• ประสิทธิภาพการถ่ายเทความร้อนที่เพิ่มขึ้น: ครีบช่วยเพิ่มพื้นที่การถ่ายเทความร้อนภายนอก สนับสนุนการกู้คืนความร้อนจากก๊าซไอเสียได้อย่างมีประสิทธิภาพมากขึ้น

• การยึดครีบด้วยการเชื่อมความถี่สูง: กระบวนการเชื่อมสร้างการเชื่อมต่อที่ต่อเนื่องและปลอดภัยระหว่างแถบครีบและท่อฐานเมื่อผลิตตามขั้นตอนที่ผ่านการรับรอง

• ท่อแรงดันเหล็กคาร์บอน: วัสดุ ASTM A192 เหมาะสำหรับสภาวะการบริการหม้อไอน้ำและซุปเปอร์ฮีตเตอร์ที่ระบุ เมื่อปฏิบัติตามขีดจำกัดการออกแบบ

• รูปทรงครีบที่ปรับแต่งได้: สามารถเลือกความสูงครีบ ความหนา ระยะห่าง และการกำหนดค่า เพื่อสร้างสมดุลระหว่างประสิทธิภาพการถ่ายเทความร้อน แรงดันตกคร่อมฝั่งก๊าซ และความต้านทานการอุดตัน

• ตัวเลือกการผลิตที่ยืดหยุ่น: สามารถปรับความยาวท่อ การครอบคลุมของครีบ การเตรียมปลาย และส่วนที่ไม่มีครีบให้เข้ากับโครงสร้างหม้อไอน้ำได้

• การผลิตที่เน้นคุณภาพ: การตรวจสอบย้อนกลับวัสดุ การตรวจสอบมิติ และการทดสอบความสมบูรณ์ของการเชื่อมที่เหมาะสม ช่วยสนับสนุนคุณภาพการผลิตที่สม่ำเสมอ

ซุปเปอร์ฮีตเตอร์หม้อไอน้ำอุตสาหกรรม

ใช้ในการกำหนดค่าหม้อไอน้ำที่เหมาะสมเพื่อปรับปรุงการถ่ายเทความร้อนฝั่งก๊าซและสนับสนุนการควบคุมอุณหภูมิไอน้ำ

การผลิตพลังงาน

นำไปใช้ในส่วนการกู้คืนความร้อนของหม้อไอน้ำที่อุณหภูมิ แรงดัน และสภาพแวดล้อมการกัดกร่อนเข้ากันได้กับเหล็กคาร์บอนที่เลือก

ระบบกู้คืนความร้อนทิ้ง

ช่วยกู้คืนพลังงานความร้อนที่มีประโยชน์จากก๊าซไอเสียอุตสาหกรรมในอุปกรณ์กู้คืนความร้อนที่ออกแบบมาอย่างเหมาะสม

ต่อไปนี้คือช่วงการผลิตเชิงพาณิชย์ทั่วไปสำหรับท่อครีบเชื่อมความถี่สูง เป็นเพียงตัวบ่งชี้ ไม่ใช่ข้อกำหนดมิติที่กำหนดโดย ASTM A192 ควรตกลงขนาดสุดท้ายตามการออกแบบหม้อไอน้ำ การคำนวณการถ่ายเทความร้อน และข้อกำหนดโครงการ

การปรับแต่ง: อาจมีขนาดอื่น ๆ ขึ้นอยู่กับความสามารถในการผลิต โปรดยืนยันเส้นผ่านศูนย์กลางท่อฐาน ความหนาผนัง วัสดุครีบ ระยะห่างครีบ ความสูงครีบ ความยาวท่อ และรหัสที่ใช้บังคับก่อนสั่งซื้อ

ASTM A192/A192M-24 กำหนดขีดจำกัดองค์ประกอบทางเคมีต่อไปนี้สำหรับท่อเหล็กคาร์บอน

ขีดจำกัดเหล่านี้ใช้กับวัสดุท่อฐาน ASTM A192 ไม่ใช่กับแถบครีบโดยอัตโนมัติ วัสดุครีบต้องเป็นไปตามเกรดและข้อกำหนดองค์ประกอบทางเคมีที่ระบุของตนเอง

ข้อกำหนดเชิงกลทั่วไปที่ระบุสำหรับท่อหม้อไอน้ำเหล็กคาร์บอน ASTM A192 รวมถึงสิ่งต่อไปนี้:

+1

คุณสมบัติเชิงกลจะถูกกำหนดสำหรับท่อฐานตามข้อกำหนดและสภาวะการทดสอบที่ใช้บังคับ ไม่ควรถือเป็นคุณสมบัติที่รับประกันของชุดประกอบท่อครีบเชื่อมทั้งหมด การเชื่อมครีบและเขตที่ได้รับผลกระทบจากความร้อนต้องการการควบคุมการผลิตและการตรวจสอบที่เหมาะสม

กระบวนการผลิต

1. การเตรียมพื้นผิว: ทำความสะอาดท่อและพื้นผิวสัมผัสครีบเพื่อสนับสนุนการเชื่อมที่สม่ำเสมอ

2. การขึ้นรูปครีบ: เตรียมแถบครีบที่ระบุและควบคุมความหนา ความสูง ระยะห่าง และโปรไฟล์

3. การเชื่อมความถี่สูง: เชื่อมครีบอย่างต่อเนื่องตามแนวท่อโดยใช้ขั้นตอนที่ผ่านการรับรองพร้อมพารามิเตอร์การเชื่อมที่ควบคุม

4. การแก้ไขมิติ: ตรวจสอบการจัดแนวครีบ ความสม่ำเสมอของระยะห่าง ความตรงของท่อ และมิติปลาย

5. การตกแต่ง: ขจัดส่วนที่ยื่นออกมาจากการเชื่อมที่ไม่เป็นที่ยอมรับหรือข้อบกพร่องบนพื้นผิวโดยใช้วิธีการที่ได้รับอนุมัติ โดยไม่กระทบต่อการเชื่อมหรือผนังท่อ

6. การตรวจสอบขั้นสุดท้าย: ตรวจสอบผลิตภัณฑ์สำเร็จรูปเทียบกับข้อกำหนดการซื้อและแผนการตรวจสอบที่ใช้บังคับ

7. วิธีการตรวจสอบและทดสอบ

การตรวจสอบหรือทดสอบ

ข้อได้เปรียบของผลิตภัณฑ์

• ศักยภาพในการลดขนาดเครื่องแลกเปลี่ยนความร้อนหรือปรับปรุงการกู้คืนความร้อน ขึ้นอยู่กับการคำนวณความร้อนและแรงดันตก

• ครีบที่ยึดด้วยกลไก ออกแบบมาเพื่อการถ่ายเทความร้อนที่เชื่อถือได้เมื่อควบคุมคุณภาพการเชื่อมได้อย่างเหมาะสม

• การกำหนดค่าที่ยืดหยุ่นสำหรับการติดตั้งหม้อไอน้ำใหม่และชุดแลกเปลี่ยนความร้อนทดแทน

• การตรวจสอบย้อนกลับวัสดุและเอกสารการตรวจสอบมีให้ตามข้อกำหนดการซื้อที่ตกลงกัน

• ความเข้ากันได้กับการใช้งานหม้อไอน้ำและซุปเปอร์ฮีตเตอร์ที่เลือก เมื่ออุณหภูมิ แรงดัน การออกซิเดชัน และสภาวะการกัดกร่อนเหมาะสมกับเหล็กคาร์บอน

• ข้อมูลการสั่งซื้อ

มาตรฐานท่อฐาน: ASTM A192/A192M

• เส้นผ่านศูนย์กลางภายนอกท่อฐานและความหนาผนัง

• วัสดุครีบและโปรไฟล์ครีบ

• ความสูงครีบ ความหนา และระยะห่าง

• ความยาวท่อและปริมาณ

• อุณหภูมิและแรงดันในการทำงาน

• รหัส ASME หรือรหัสโครงการอื่นที่ใช้บังคับ

• การตรวจสอบ การทดสอบ และเอกสารที่จำเป็น

• ข้อกำหนดการจัดส่งและบรรจุภัณฑ์
