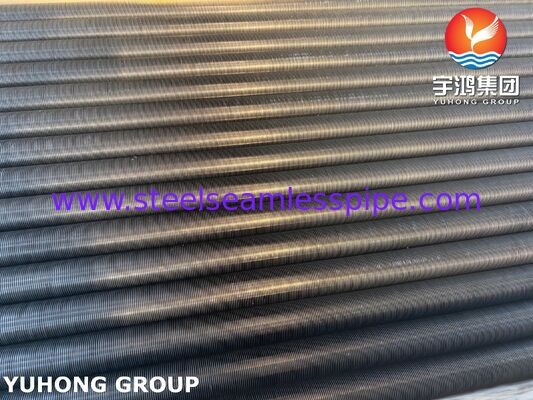

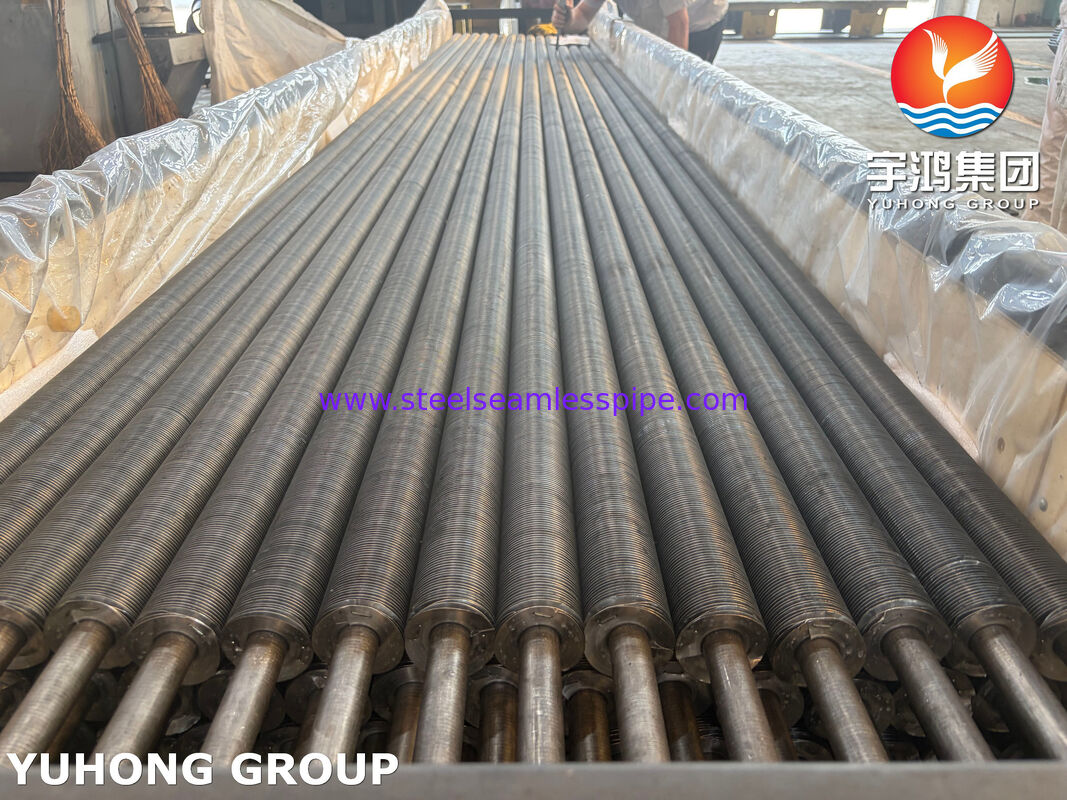

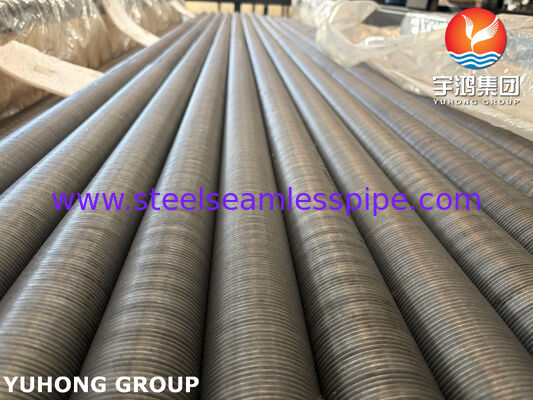

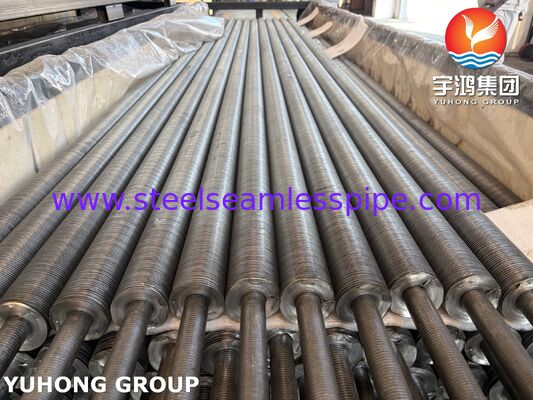

ท่อปีกลวดสําหรับเครื่องทําความเย็นอากาศ ASTM A179
ภาพรวมสินค้า
ท่อปีกลวดของเราสําหรับเครื่องเย็นอากาศ, ผลิตจาก ASTM A179 ท่อเหล็กก๊าบคาร์บอนต่ํา, ได้ถูกออกแบบมาเพื่อให้มีการถ่ายทอดความร้อนทางด้านอากาศที่มีประสิทธิภาพในเครื่องแลกเปลี่ยนความร้อนที่เย็นด้วยอากาศ (ACHE), เครื่องปรับความร้อนที่เย็นด้วยอากาศ, เครื่องเย็นอากาศกระบวนการ และอุปกรณ์ปรับความเย็นอุตสาหกรรมอื่น ๆ
สายปีกถูกม้วนรอบผิวภายนอกของท่อฐานเพื่อเพิ่มพื้นที่การถ่ายทอดความร้อนภายนอกในขณะที่รักษาการจัดวางท่อที่คอมแพคต์การก่อสร้างปีกลวดให้ความสมดุลที่ใช้ได้ระหว่างผลงานการถ่ายทอดความร้อนความแข็งแรงทางกล ความยืดหยุ่นในการผลิต และราคา
ASTM A179 ถูกเลือกให้ใช้ในท่อฐานที่มีความสามารถในการนําไฟได้ดีและความสามารถทางกลที่น่าเชื่อถือถูกต้องในบริการการถ่ายทอดความร้อนที่ไม่เกรี้ยวหรือเกรี้ยวปานกลาง.
ลักษณะสําคัญ
- ท่อฐาน:ASTM A179 / ASME SA179 เหล็กคาร์บอนไร้สาย
- ประเภทปีก:กลมลวด / ปีกห่อ
- การใช้งาน:เครื่องทําความเย็นอากาศ ACHE เครื่องทําความเย็นอากาศและระบบทําความเย็นกระบวนการ
- การผลิต:การปรับระบายปีกด้วยการควบคุม ด้วยการปรับระบายปีกและการสัมผัสที่ตรงกัน
- พื้นผิวภายนอกสูงสําหรับการปรับปรุงการถ่ายทอดความร้อนทางด้านอากาศ
- เหมาะสําหรับการปรับปรุงเครื่องเย็นอากาศแบบแรงดึงและแบบแรงดึง
- ขนาดปีกสามารถปรับเปลี่ยนตามความต้องการทางอุณหภูมิและกล
- มีให้บริการด้วยการป้องกันพื้นผิวเปล่า, สายเหล็ก, สี, หรืออื่น ๆ ที่กําหนดไว้
ขนาดทั่วไป
ขนาดต่อไปนี้แสดงให้เห็นถึงช่วงที่ผลิตทั่วไป แทนที่จะจํากัด ขนาดสุดท้ายควรถูกเลือกตามการออกแบบความร้อนและรายละเอียดโครงการ
| รายการ |
ระยะปกติ |
| OD หลอดฐาน |
16?? 63.5 มม. |
| ความหนาของผนังท่อฐาน |
1.5.6.0 มิลลิเมตร |
| ความยาวของท่อ |
สูงถึงประมาณ 18 เมตร โดยต้องขึ้นอยู่กับความต้องการในการขนส่งและอุปกรณ์ |
| ความสูงของปีก |
ขนาด 5 ̊25 mm |
| ความหนาของปีก |
0.3?? 1.2 มม. |
| ปีกปะทะ |
2.0 ละ 12 มม. |
| วัสดุปีก |
โลหะคาร์บอน อลูมิเนียม โลหะไร้ขัดเหล็ก หรือสแตนเลสที่ระบุ |
| ประเภทปีก |
หมุน / หมุนแบบกระบอก |
| การครอบคลุมปีก |
ระยะต่อเนื่องหรือระยะที่กําหนด |
ขนาดท่อฐานทั่วไปสามารถนําเสนอตามภาพวาดของลูกค้า การคํานวณการถ่ายทอดความร้อน หรือมาตรฐานโครงการที่ใช้ได้
กระบวนการผลิต
- การเตรียมท่อไร้รอย ASTM A179✅ ท่อจะถูกตรวจสอบความแม่นยําของมิติและสภาพผิว ก่อนการฟิน
- การเตรียมผิว✅ ด้านบนของท่อจะถูกทําความสะอาดเพื่อให้มีการสัมผัสของปีกกับท่อที่เหมาะสม
- การเตรียมแผ่นปีก✓ สายปีกที่เลือกถูกสร้างและควบคุมให้มีความกว้างและความหนาที่คงที่
- กลมกลม✅ สายปีกบิดรอบท่ออย่างต่อเนื่องในระยะที่กําหนด
- การจับปีก❑ ขึ้นอยู่กับการออกแบบ ปีกอาจถูกกระชับกระชับด้วยกลไก, ลงตัว, แปรง, หรือติดตั้งในทางอื่นเพื่อให้ได้รับการสัมผัสความร้อนที่ต้องการ
- การตรวจสอบมิติ❑ ตรวจสอบความสูงของปีก, ความสูง, กว้างของท่อ, ความยาวโดยรวม, และความตรง
- การตรวจสอบสุดท้ายและการป้องกัน✅ ผลิตภัณฑ์ถูกตรวจสอบ ตราสัญลักษณ์ แผ่นและคุ้มกันสําหรับการขนส่ง
ASTM A179 สารประกอบเคมี
ASTM A179 ระบุวัสดุแลกเปลี่ยนความร้อนและหลอดไบเลอร์ที่ไม่มีรอยต่อที่มีคาร์บอนต่ํา ต้องการสารเคมีทั่วไปประกอบด้วย:
| ธาตุ |
ความต้องการของ ASTM A179 |
| คาร์บอน (C) |
≤ 0.06% |
| มังกานีส (Mn) |
0.27 ราคา 0.63% |
| ฟอสฟอรัส (P) |
≤ 0.035% |
| ซัลฟ์เฟอร์ (S) |
≤ 0.035% |
สารประกอบทางเคมีของวัสดุที่นํามาตรวจสอบกับใบรับรองวัสดุและรายละเอียดการซื้อที่ใช้
คุณสมบัติทางกลของ ASTM A179
ความต้องการทางกลขั้นต่ําทั่วไปประกอบด้วย:
| อสังหาริมทรัพย์ |
ความต้องการ |
| ความแข็งแรงในการดึง |
≥ 325 MPa |
| ความแข็งแรง |
≥ 180 MPa |
| ความยาว |
≥ 35% |
วัสดุที่จัดส่งจริงจะต้องสอดคล้องกับประกาศ ASTM A179/ASME SA179 และความต้องการการซื้อของลูกค้า
การตรวจสอบและการทดสอบ
การควบคุมคุณภาพสามารถรวมถึง:
- การวิเคราะห์องค์ประกอบทางเคมีการตรวจสอบวัสดุท่อพื้นฐาน
- การทดสอบความยืดการตรวจสอบความแข็งแรงในการดึง, ความแข็งแรงในการผลิต, และความยาว
- การทดสอบความแข็ง✓ ทําตามที่ต้องการตามรายละเอียดหรือคําสั่งซื้อที่ใช้
- การทดสอบไฟฟ้าแบบไฮโดรสตติกหรือไม่ทําลาย✅ ท่อฐานถูกทดสอบตามความต้องการของ ASTM A179
- การตรวจสอบมิติการวัด OD ของท่อ ความหนาของผนัง ความยาว ความสูงของปีก ความหนาของปีก และความสูงของปีก
- การตรวจเห็นการตรวจสอบความบกพร่องบนผิว, การปรับปรุง, ปีกที่เสียหาย, และการผลิตผิดปกติ
- การตรวจสอบการติดตั้งปีก/การสัมผัสการตรวจสอบสภาพการล่อและการติดตั้งที่กําหนด
- การตรวจสอบความเรียบการยืนยันว่าท่อที่เสร็จสิ้นตรงกับความละเอียดความละเอียดที่กําหนด
- การติดตามวัสดุ✅ จํานวนความร้อนและเอกสารวัสดุสามารถรักษาตลอดการผลิต
การทดสอบ NDT, PMI, การตรวจสอบเคลือบผิว หรือการทดสอบเฉพาะลูกค้าเพิ่มเติมสามารถจัดทําได้เมื่อจําเป็น
การใช้งาน
ท่อปีกบิด ASTM A179 ใช้ทั่วไปใน:
- เครื่องแลกเปลี่ยนความร้อนแบบเย็นด้วยอากาศ (ACHE)
- เครื่องทําความเย็นอากาศ
- เครื่องปรับอากาศ
- เครื่องเย็นน้ํามัน
- เครื่องทําความเย็นด้วยแก๊ส
- เครื่องทําความเย็นเครื่องบด
- หน่วยกระบวนการปิโตรเคมี
- ระบบเย็นโรงแปรรูป
- อุปกรณ์แปรรูปก๊าซธรรมชาติ
- ระบบช่วยทําความเย็นสําหรับการผลิตพลังงาน
- อุปกรณ์การฟื้นฟูความร้อนอุตสาหกรรม
ทําไม ต้อง เลือก ท่อ ปีก แผล?
สําหรับเครื่องทําความเย็นอากาศ ด้านอากาศโดยทั่วไปแสดงให้เห็นถึงความต้านทานในการถ่ายทอดความร้อนที่ใหญ่กว่า เพราะอากาศมีสัมพันธ์การถ่ายทอดความร้อนที่ต่ํากว่ามากการเพิ่มพื้นที่พื้นผิวภายนอกด้วยปีกทําให้สามารถได้รับภาระการถ่ายทอดความร้อนที่ใหญ่กว่าภายในเครื่องมือที่ใช้ได้.
การจัดตั้งปีกบานให้มีพื้นผิวปีกทรงกลมต่อเนื่องรอบท่อ และสามารถผลิตได้ด้วยความสูงปีก,และวัสดุเพื่อตอบสนองความต้องการการออกแบบทางความร้อนที่แตกต่างกัน.
ตัวเลือกการจัดส่ง
เราสามารถผลิต ASTM A179 หลอดปีกบิดตาม:
- ภาพวาดของลูกค้า
- OD ของท่อและความหนาของผนัง
- วัสดุปีก
- ความสูงและความหนาของปีก
- ปีกปะทะ
- ความยาวของท่อ
- วิถีการบด
- การบํารุงผิว
- ความต้องการการออกแบบการถ่ายทอดความร้อน
- ความต้องการการตรวจสอบและการทดสอบ
- รายละเอียดการบรรจุและการติดป้าย
