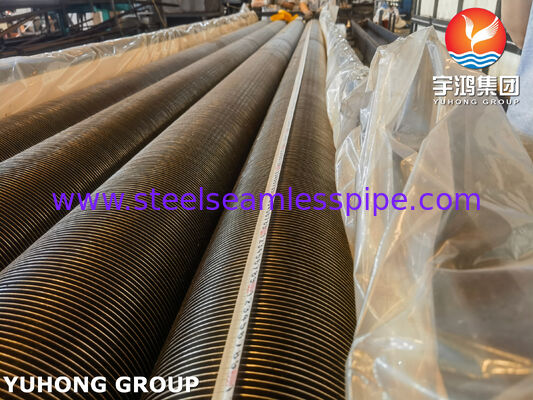

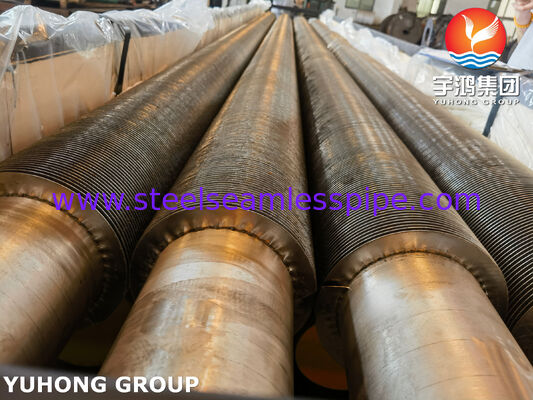

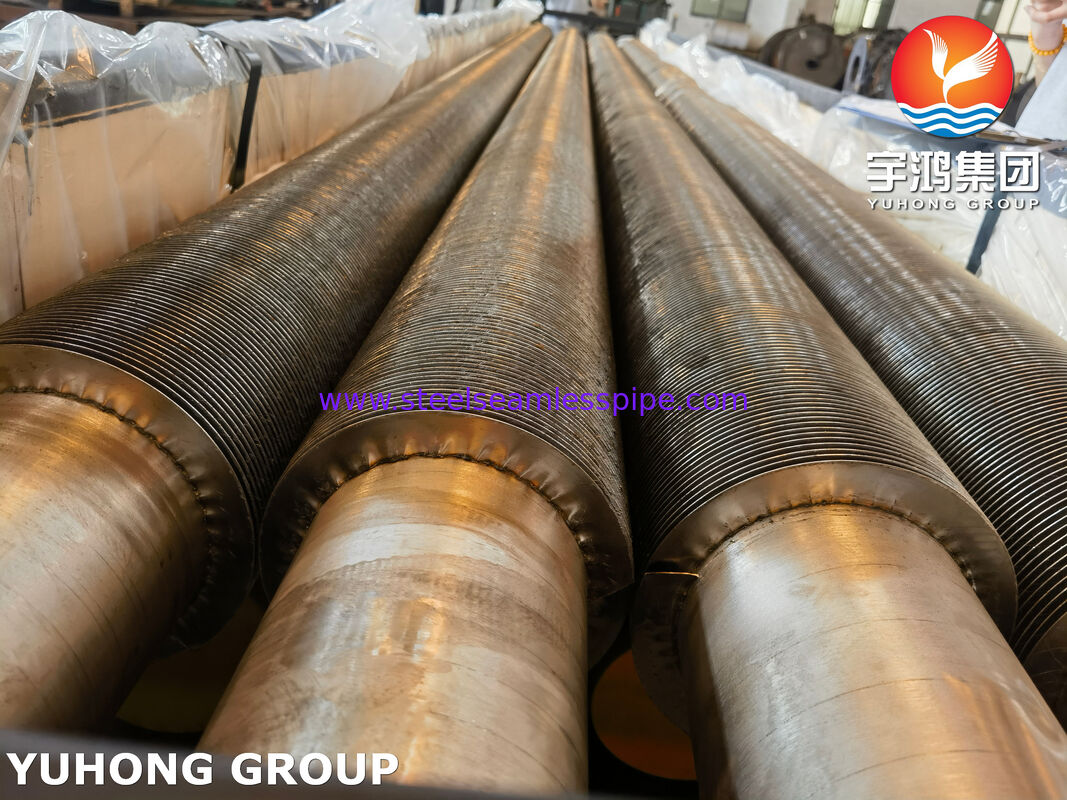

หลอดปั่นปีกความถี่สูงสําหรับการฟื้นฟูความร้อนที่เสีย ASTM A269 TP321
ภาพรวมสินค้า
ASTM A269 TP321 หลอดปั่นความถี่สูงเป็นส่วนประกอบการถ่ายทอดความร้อนที่ออกแบบเพื่อปรับปรุงประสิทธิภาพทางความร้อนในระบบการฟื้นฟูความร้อนที่เสีย โรงไฟอุตสาหกรรม เครื่องทําความร้อนกระบวนการโรงชําระน้ํามัน โรงงานปิโตรเคมี และเครื่องแลกเปลี่ยนความร้อนจากก๊าซอุณหภูมิสูง.
ผลิตภัณฑ์รวมกันท่อเหล็กดัดเหล็ก TP321 austeniticด้วยปีกโลหะที่เชื่อมต่อต่อเนื่อง การเชื่อมต่อความถี่สูงผลิตพันธะโลหะ / เครื่องกลแรงระหว่างปีกและท่อทําให้ความร้อนสามารถถ่ายทอดได้อย่างมีประสิทธิภาพจากก๊าซควันร้อนหรือก๊าซกระบวนการผ่านพื้นผิวปีกและเข้าสู่ของเหลวด้านท่อ.
ASTM A269 TP321 เหมาะสําหรับการใช้งานในอุณหภูมิที่สูงขึ้นที่ความทนทานต่อการออกซิเดชั่น, หมุนเวียนทางความร้อน, และการกัดกรองเป็นสิ่งสําคัญเกรด TP321 ที่มีความมั่นคงกับไทเทเนียมสามารถให้ข้อดีเหนือจากเหล็กไร้ขัด 304 แบบปกติในบริการอุณหภูมิสูงบางส่วน.
สําหรับอุปกรณ์การฟื้นฟูความร้อนจากอุปกรณ์เสีย การสร้างปีกเพิ่มพื้นที่การถ่ายทอดความร้อนภายนอกที่มีประสิทธิภาพมาก เมื่อเทียบกับท่อเปลือยนี่ทําให้ผู้ออกแบบอุปกรณ์สามารถบรรลุการฟื้นฟูความร้อนที่สูงขึ้นภายในพื้นผิวการถ่ายทอดความร้อนที่ค่อนข้างแน่น.
ลักษณะสําคัญ
- วัสดุท่อพื้นฐาน:ASTM A269 TP321 สแตนเลส
- ประเภทปีก:ปีกปั่นความถี่สูง
- การใช้งาน:การฟื้นฟูความร้อนที่เสีย
- การปรับปรุงพื้นผิวการถ่ายทอดความร้อนที่ดีเยี่ยม
- ความทนทานต่อการออกซิเดนที่อุณหภูมิสูง
- สแตนเลสออสเตนไทน์ ที่มั่นคงด้วยไทเทเนียม
- การติดต่อปีกกับท่ออย่างแข็งแรง
- เหมาะสําหรับจักรยานความร้อนและบริการอุตสาหกรรม
- ท่อที่กําหนดเอง, ปีก, ความยาวและการตั้งค่า
- เหมาะสําหรับก๊าซควัน ก๊าซเผาไหม้ และการฟื้นฟูความร้อนจากก๊าซกระบวนการ
การใช้งานทั่วไป
ASTM A269 TP321 ท่อ HFW ปีกเหมาะสําหรับ:
1. โบตเซอร์ฟื้นฟูความร้อนที่เสีย
ท่อสามารถนําเข้าในส่วนการฟื้นฟูความร้อนที่ก๊าซออกร้อนโอนพลังงานเหลือของพวกเขาไปยังน้ําหรือของเหลวกระบวนการอื่น ๆ
การใช้งานทั่วไปประกอบด้วย:
- เครื่องปั่นอากาศ
- อุปกรณ์ฟื้นฟูความร้อนที่เสีย
- การฟื้นฟูความร้อนจากอากาศอุตสาหกรรม
- การฟื้นฟูความร้อนจากก๊าซกระบวนการ
- อุปกรณ์การผลิตลมระเหยการฟื้นฟูความร้อน
2โรงงานชําระและโรงงานปิโตรเคมี
โรงแปรรูปและโรงงานปิโตรเคมีผลิตก๊าซออกและก๊าซกระบวนการอุณหภูมิสูง จํานวนมากTP321 ท่อ HFW ที่มีปีกสามารถใช้ในการฟื้นฟูพลังงานความร้อนที่สูญเสีย.
การใช้งานที่เป็นไปได้ประกอบด้วย:
- ช่องส่วนกระบวนการระบายความร้อน
- การฟื้นฟูความร้อนจากเตาแป้ง
- เครื่องทําความร้อนกระบวนการปิโตรเคมี
- หน่วยแปรรูปน้ํามันไฮโดรคาร์บอน
- เครื่องแลกเปลี่ยนความร้อนจากก๊าซอุณหภูมิสูง
3การฟื้นฟูความร้อนจากเตาอุตสาหกรรม
โฟนอุตสาหกรรมปล่อยก๊าซร้อนที่มีพลังงานที่สามารถถอนได้อย่างสําคัญ
- การทําความร้อนก่อนของน้ําในเครื่องปั่น
- การทําความร้อนก่อนด้วยอากาศเผาไหม้
- การทําความร้อนน้ํากระบวนการ
- การผลิตควาย
- การทําความร้อนก่อนของน้ํายากระบวนการ
4เครื่องแลกเปลี่ยนความร้อนจากก๊าซอุณหภูมิสูง
การผสมผสานของเหล็กไร้ขัด TP321 และการสร้างปีก HFW ทําให้ผลิตภัณฑ์นี้เหมาะสําหรับเครื่องแลกเปลี่ยนความร้อนที่เผชิญกับก๊าซร้อนที่ต้องการพื้นผิวการถ่ายทอดความร้อนด้านก๊าซขนาดใหญ่
ระยะขนาดทั่วไป
ขนาดที่แม่นยําควรถูกเลือกตามการคํานวณการถ่ายทอดความร้อน ความเร็วของก๊าซ อุณหภูมิการทํางาน ความดัน สถานการณ์การปนเปื้อน และการออกแบบอุปกรณ์
ระดับการผลิตทั่วไปสามารถประกอบด้วย:
| รายการ |
ระยะปกติ |
| ท่อ OD |
19.05 ละ 63.5 มิลลิเมตร |
| ความหนาของผนังท่อ |
1.5 ละ 5.0 มิลลิเมตร |
| ความสูงของปีก |
ช่อง 8 ช่อง 25 |
| ความหนาของปีก |
0.8 ละ 2.5 มิลลิเมตร |
| ปีกปะทะ |
2.5?? 10 มม. |
| ความยาวของท่อ |
1 ′′ 15 เมตร |
| การจัดรูปปีก |
เนื้อที่แข็งแรงหรือผสมผสานขึ้นอยู่กับการออกแบบ |
| วัสดุปีก |
สแตนเลสหรือสแตนเลสที่เข้ากันได้ |
| วัสดุท่อ |
ASTM A269 TP321 |
นี่คือระยะทางวิศวกรรมทั่วไป แทนที่ต้องการ ASTM A269 ที่คงขนาดที่กําหนดเองสามารถผลิตได้ตามภาพวาดของลูกค้า การคํานวณการถ่ายทอดความร้อนหรือรายละเอียดของอุปกรณ์
สําหรับการใช้งานในอุณหภูมิสูงที่ต้องการมาก ควรเลือกวัสดุปีกพร้อมกับวัสดุท่อตามอุณหภูมิการทํางานสภาพแวดล้อมการเกรดและความต้องการในการขยายความร้อน.
ASTM A269 TP321 องค์ประกอบทางเคมี
ด้านล่างแสดงขอบเขตการประกอบทางเคมีที่กําหนดโดยทั่วไปสําหรับTP321 ท่อเหล็กไร้ขัดตาม ASTM A269 ฉบับที่ใช้ได้ของมาตรฐานและรายละเอียดของผู้ซื้อควรได้รับการยืนยันสําหรับแต่ละคําสั่ง
| ธาตุ |
TP321 ปริมาตรสูงสุด / ระยะ (%) |
| คาร์บอน (C) |
≤ 0.08 |
| มังกานีส (Mn) |
≤ 200 |
| ซิลิคอน (Si) |
≤ 0.75 |
| ฟอสฟอรัส (P) |
≤ 0.045 |
| ซัลฟ์เฟอร์ (S) |
≤ 0.030 |
| โครเมียม (Cr) |
170.0 ราคา 19.0 |
| นิเคิล (Ni) |
90.012 บาท0 |
| ไทเทเนียม (Ti) |
≥ 5 × C และ ≤ 070 |
| เหล็ก (Fe |
เงินเหลือ |
สําคัญ:ค่าข้างบนควรถูกพิจารณาเป็นช่วงการประกอบที่ระบุโดยทั่วไปของ ASTM A269 TP321 ใบรับรองวัสดุที่กํากับและฉบับปัจจุบันของ ASTM ควรมีความสําคัญเสมอ
คุณสมบัติทางกล
ความต้องการทางกลขั้นต่ําทั่วไปที่เกี่ยวข้องกับASTM A269 TP321ได้แก่
| อสังหาริมทรัพย์ |
ความต้องการทั่วไป |
| ความแข็งแรงในการดึง |
≥ 515 MPa |
| ความแข็งแรง |
≥ 205 MPa |
| ความยาว |
≥ 35% |
คุณสมบัติทางกลจริงสามารถแตกต่างกันไปตามสภาพการผลิตท่อ, การรักษาความร้อน, ขนาดและรายละเอียดการซื้อที่ใช้ได้
สําหรับการใช้งานปีกท่อหลอดตัวมันเองไม่ควรถูกสับสนกับผลการเชื่อมโยง fin-to-tubeการตรวจสอบครั้งสุดท้ายนี้ต้องมีการตรวจสอบการผลิตและการตรวจแยกกัน
กระบวนการปั่นความถี่สูง
ปีกถูกติดต่อต่อเนื่องกับท่อโดยใช้การควบคุมกระบวนการปั่นความถี่สูง.
ระหว่างการผลิต พลังงานไฟฟ้าความถี่สูง สร้างความร้อนในพื้นที่ที่ตรงกับจุดเชื่อมต่อ ปีกกับท่อ ความดันที่ควบคุมทําให้ปีกและท่อสัมผัสกันอย่างใกล้ชิดผลิตเครื่องเชื่อมต่อแบบต่อเนื่องแบบเชื่อมต่อ.
กระบวนการนี้มีข้อดีหลายอย่าง:
- การติดปีกต่อเนื่อง
- ความสม่ําเสมอในการผลิตสูง
- สัมผัสทางความร้อนที่ดี
- ความต้านทานต่อการสัมผัสทางความร้อนต่ํา
- ความต้านทานแรงต่อการสั่น
- ความต้านทานที่ดีต่อการขยายและการหดตัวของความร้อน
- เหมาะสําหรับหลอดปีกยาว
- กณิตศาสตร์ปีกที่สม่ําเสมอ
ปริมาตรการเชื่อมควบคุมตามวัสดุท่อ วัสดุปีก ปีกหนา ปีกสูง และความเร็วการผลิต
การตรวจสอบและการทดสอบ
การควบคุมคุณภาพควรครอบคลุมทั้งท่อฐาน ASTM A269 TP321และท่อปลายปลาย.
1การวิเคราะห์องค์ประกอบทางเคมี
PMI หรือการวิเคราะห์ทางเคมีห้องปฏิบัติการสามารถทําเพื่อตรวจสอบเกรดสแตนเลสและยืนยันองค์ประกอบสแตนเลสที่ต้องการ
2การทดสอบความยืด
ท่อตัวแทนจะถูกทดสอบความแข็งแรงในการดึง, ความแข็งแรงการออกกําลังและความยาวตามมาตรฐานที่ใช้
3การทดสอบความแข็งแรง
การทดสอบความแข็งแรงสามารถดําเนินการตามที่ต้องการในรายละเอียดการซื้อหรือแผนควบคุมคุณภาพ
4การทดสอบแบบไฮโดรสตติกหรือไม่ทําลาย
ท่อสามารถถูกนําไปทดสอบแบบไฮโดรสตติกที่ใช้ได้ หรือการทดสอบแบบไฟฟ้าที่ไม่ทําลายที่ต้องการโดย ASTM A269 และรายละเอียดการซื้อ

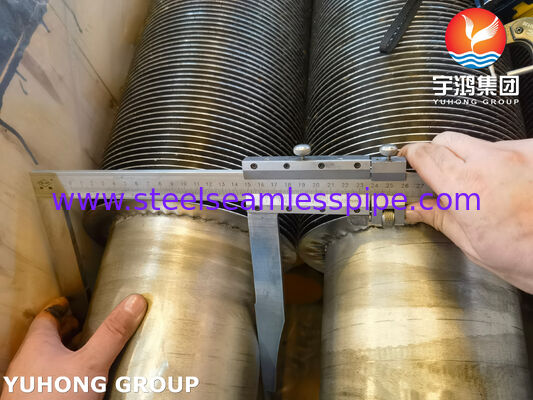

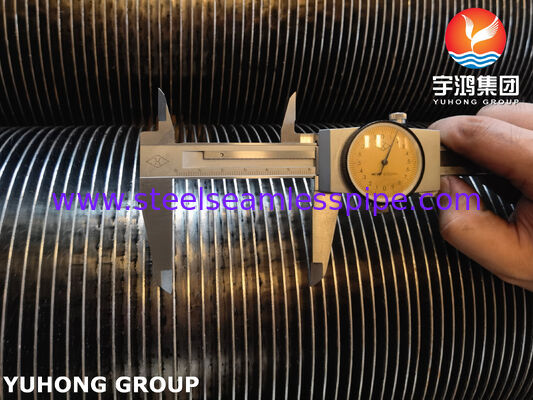

5การตรวจสอบมิติ
การตรวจสอบมิติทั่วไปประกอบด้วย:
- กว้างนอกของท่อ
- ความหนาของผนัง
- ความยาวของท่อ
- ความสูงของปีก
- ความหนาของปีก
- ปีกปะทะ
- ความเฉพาะของปีก
- ความเรียบของปีก
6. การตรวจเห็น
ท่อปีกเสร็จจะถูกตรวจสอบ:
- ความบกพร่องบนผิว
- การแตก
- การออกซิเดนเกิน
- กณิตศาสตร์ปีกที่ไม่ปกติ
- ความสับสนในการผสม
- ปีกที่เสียหาย
- การปรับปรุงรูปร่าง
7. การตรวจสอบการผูกพันปีกต่อท่อ
เนื่องจากผลประกอบการทางความร้อนของท่อ HFW ปีกขึ้นอยู่กับการเชื่อมต่อปีกกับท่อภูมิภาคที่เชื่อม ควรตรวจสอบตามขั้นตอนการควบคุมคุณภาพของผู้ผลิต และความต้องการของผู้ซื้อ.
ขึ้นอยู่กับการใช้งาน, การทดสอบพันธนาการทําลายล้าง, การตรวจสอบโลหะหรือวิธีการตรวจสอบที่อนุมัติอื่น ๆ อาจถูกกําหนด.
8การรับรองวัสดุ
Aใบรับรองการทดสอบวัสดุ (MTC)สามารถนําเสนอเพื่อบันทึกวัสดุท่อ, องค์ประกอบทางเคมีและคุณสมบัติกล. การรับรอง EN 10204 3.1 ยังสามารถนําเสนอเมื่อกําหนดโดยผู้ซื้อ.
ข้อดีในการฟื้นฟูความร้อนที่เสีย
ข้อดีหลักของระบบ HFW ปีกคือการเพิ่มขึ้นอย่างสําคัญพื้นที่พื้นผิวการถ่ายทอดความร้อนด้านก๊าซ.
เปรียบเทียบกับท่อเปลือย ท่อปีกสามารถ:
- เพิ่มความสามารถในการถ่ายทอดความร้อน
- ลดการใช้งานผิวแลกเปลี่ยนความร้อนที่จําเป็น
- การปรับปรุงการฟื้นฟูของความร้อนเสียที่มีมูลค่าต่ํา
- สนับสนุนอุปกรณ์การฟื้นฟูความร้อนที่คอมพัคต์มากขึ้น
- การปรับปรุงประสิทธิภาพของอุปกรณ์
- ลดจํานวนท่อที่จําเป็นสําหรับภาระที่ได้รับการกําหนดขึ้นอยู่กับการออกแบบ
TP321 ยังเป็นตัวเลือกของวัสดุที่น่าสนใจเมื่อระบบฟื้นฟูความร้อนทํางานในอุณหภูมิที่สูงขึ้น และต้องการเหล็กไร้ขัด austenitic ด้วย titanium stabilization
การผลิตและการปรับแต่ง
เราสามารถผลิตASTM A269 TP321 ท่อ HFW ปีกตามความต้องการของลูกค้า รวมถึงการปรับปรุงตามความต้องการ
- กว้างนอกของท่อ
- ความหนาของผนังท่อ
- ความสูงของปีก
- ความหนาของปีก
- ปีกปะทะ
- วัสดุปีก
- การจัดรูปปีก
- ความยาวของท่อ
- ปลายท่อที่ไม่มีปีก
- ปลายผิว
- การจัดวางบรรจุ
สําหรับโครงการการนําความร้อนที่เสียคืนใหม่ ลูกค้าสามารถความร้อน, อุณหภูมิเข้า/ออก, ประกอบของก๊าซ, อัตราการไหลของก๊าซ, ความดันการทํางาน, สื่อด้านท่อและพื้นที่ติดตั้งที่ว่างเพื่อให้การจัดทําหลอดปีกสามารถตรงกับการออกแบบอุปกรณ์ได้
