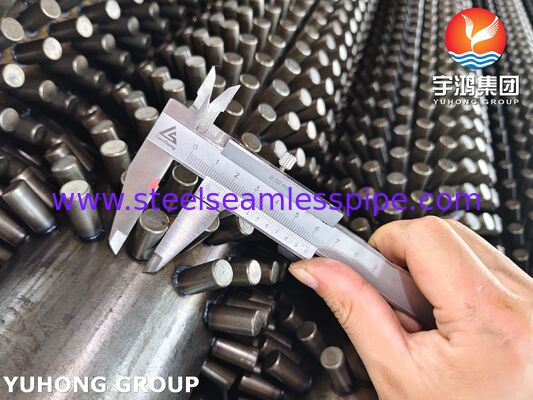

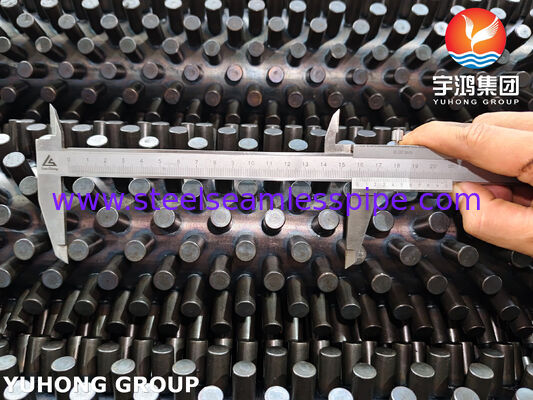

ท่อสตั๊ด ASTM A106 Gr.B สำหรับเตาปฏิรูปไอน้ำและการกู้คืนความร้อนทิ้ง

ASTM A106 Gr.B ท่อที่ติดกระดุมจากสแตนเลสคาร์บอน

ประกอบการของ ASTM A106 Gr.B + CS

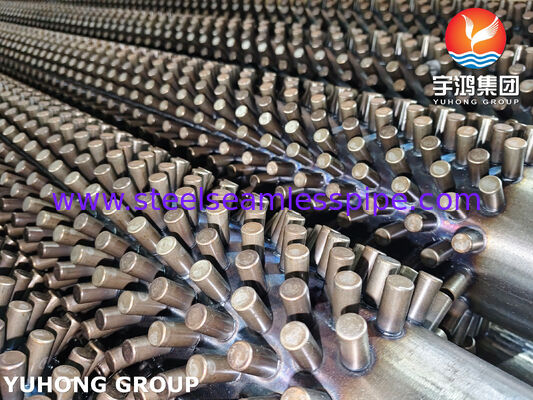

ท่อที่ติดหมึก (ยังรู้จักกันว่าท่อหัวเล็บ, ท่อปิน, หรือท่อปีกที่ติดหมึก) เป็นองค์ประกอบการถ่ายทอดความร้อนระยะยาวที่มีประสิทธิภาพสูง.ท่อที่ปักด้วยเหล็กคาร์บอน B ประกอบด้วยท่อฐานที่ไม่มีรอยต่อ ผลิตตาม ASTM A106 / ASME SA106 Grade B, โดยมีสต๊อดเหล็กคาร์บอนแข็ง (CS) ที่ผสมผสานกันกับผิวภายนอก

These tubes significantly increase the external heat transfer area (typically 2–3 times that of a bare tube) while maintaining excellent mechanical strength and resistance to fouling and aggressive cleaningพวกเขาถูกใช้อย่างแพร่หลายในอุตสาหกรรมปิโตรเคมี, การผลิตพลังงานและกระบวนการอุตสาหกรรมอุตสาหกรรมอุณหภูมิสูง, ความดันสูงและสภาพแวดล้อมก๊าซควันที่ทําลาย

โครงสร้างของท่อที่มีสแตนเลสคาร์บอน (ท่อฐาน A106 Gr.B & CS Studs)

โครงสร้างนี้ประกอบด้วยองค์ประกอบหลักสามประการ

• ท่อพื้นฐาน ท่อเหล็กคาร์บอนที่ไม่มีสายตรงกับ ASTM A106 Gr.B / ASME SA106 Gr.B ออกแบบสําหรับการใช้งานในอุณหภูมิสูง
• หน่วย (Fins) รางเหล็กคาร์บอนทรงกระบอกแข็ง (หรือบางครั้งทรงกลม/ทรงเลนส์)
• กระบวนการผสมผสาน การผสมผสานความต้านทานไฟฟ้าแบบอัตโนมัติเต็มที่ (ยังเรียกว่าการผสมผสาน stud ความต้านทานหรือการผสมผสานกลอง)กระแสไฟฟ้าและแรงกดดันสูง สร้างผสมผสานกลองโลหะที่แท้จริง ด้วยการเจาะเข้าไปอย่างเต็มที่และโซนที่ได้รับผลกระทบจากความร้อนอย่างน้อยไม่ใช้อุปกรณ์เติมโลหะ กระบวนการควบคุมโดย PLC สําหรับความสูง stud, กว้าง, pitch, และความหนาแน่นรอบตัวที่แม่นยํา

วิธีผสมผสานนี้ผลิตพันธะที่แข็งแกร่งกว่าวัสดุต้นแบบ ทําให้ท่อทนต่อการทําความสะอาดทางกลที่รุนแรง (การระบายน้ําแรงดันสูงการกระสุนกระสุนกระสุนกระสุนกระสุนกระสุนกระสุนกระสุนกระสุน.

องค์ประกอบทางเคมีของ ASTM A106 Gr.B Base Tube และสแตนเลสคาร์บอน

ASTM A106 / ASME SA106 เกรด B สารประกอบทางเคมีของท่อฐาน (น้ําหนัก%)

คุณสมบัติทางกลของ ASTM A106 Gr.B

วัสดุกระดานเหล็กคาร์บอน (CS)

โดยทั่วไปสแตนเลสที่มีคาร์บอนต่ําเท่ากับ Q235B, ASTM A510 (เกรด 1005?? 1010) หรือสแตนเลสอ่อนคลายที่คล้ายกัน ประกอบแบบเฉพาะ (% น้ําหนัก):

วัสดุ stud สามารถจับคู่หรือปรับปรุงตามรายละเอียดของลูกค้า

ความอนุญาตด้านมิติและระยะความละเอียดของหลอด A106 Gr.B CS Studded

ขนาดทั้งหมดสามารถปรับแต่งได้ตามภาพวาดหรือความต้องการของกระบวนการ การควบคุมมิติที่เข้มงวดและการทดสอบการดึงออกแบบสุ่มของ studs ได้ 100%

ข้อดีด้านการทํางานของหลอด A106 Gr.B CS Studded

• พื้นที่ถ่ายทอดความร้อนเพิ่มขึ้น 2 ٪ 3 เท่าเมื่อเทียบกับท่อเปล่า ปรับปรุงประสิทธิภาพการถ่ายทอดความร้อนด้านก๊าซควันอย่างสําคัญ
• การเชื่อมโยงโลหะที่แข็งแกร่งมากระหว่าง stud และท่อ resistant to vibration, thermal shock และการทําความสะอาดทางกลที่รุนแรง
• ความทนทานที่ดีต่อการปนเปื้อนและฝากเถ้าในสภาพแวดล้อมก๊าซควันที่สกปรก; ทําความสะอาดง่าย
• เหมาะสําหรับการใช้งานในอุณหภูมิสูง (ถึงประมาณ 550~600 °C ขึ้นอยู่กับการออกแบบ)
• ความแข็งแรงทางกลสูงและความสามารถในการรับความดันของหลอดฐาน A106 Gr.B
• การแก้ไขที่มีประหยัด สําหรับกระแสก๊าซที่เกิดจากสารกัดและสารละอองที่เต็มไปด้วยอนุภาค ที่ท่อปีกบางแบบปกติจะล้มเหลวอย่างรวดเร็ว
• การลดขนาดอุปกรณ์ทั้งหมดและการปรับปรุงประสิทธิภาพพลังงานในระบบการฟื้นฟูความร้อนเสีย

การใช้งานของ ASTM A106 Gr.B ปลาปีกปู

• ช่องส่วนการคอนเวคชั่นของเตาอบทําความร้อนแบบท่อในโรงงานปิโตรเคมีและโรงงานชําระน้ํามัน
• เครื่องทําความร้อนด้วยไฟ, เครื่องปรับปรุงไฟ และ เครื่องทําความร้อนด้วยควาย
• เครื่องประหยัดและเครื่องทําความร้อนอากาศ (โดยเฉพาะ เครื่องทําความร้อนด้วยถ่านหิน, โบโยมัส และ เครื่องทําความร้อนจากขยะ)
• อุปกรณ์การฟื้นฟูความร้อนที่เสีย (WHRU) และเครื่องผลิตควายการฟื้นฟูความร้อน (HRSG)
• เครื่องเย็นแก๊สกระบวนการและหน่วยฟื้นฟูซัลฟัว (SRU)
• อุปกรณ์ปรับปรุงและเครื่องอบอุ่นค๊อกเกอร์
• เครื่องปฏิกิริยาเคมีและเครื่องแลกเปลี่ยนความร้อนจากก๊าซควันที่มีฝุ่นสูง

ข้อดีและประสบการณ์การผลิตของเรา

ในฐานะผู้ผลิตและผู้ส่งออกเฉพาะเจาะจงของท่อถ่ายทอดความร้อน เรามีประสบการณ์ที่กว้างขวางในการผลิต ASTM A106 Gr.B ท่อเหล็กก๊าบอนและอุตสาหกรรมแปรรูป.

ข้อแข็งแกร่งหลักประกอบด้วย

• สายเชื่อมต่อต่อกันแบบควบคุมโดย PLC แบบอัตโนมัติอย่างเต็มที่ รับประกันคุณภาพและความหนาแน่นของ stud ที่คงที่
• การควบคุมวัตถุดิบอย่างเข้มงวด ด้วยใบรับรองการทดสอบโรงงานเต็ม (EN 10204 3.1 / 3.2)
• ระบบคุณภาพครบวงจรครอบคลุมการตรวจสอบมิติ การทดสอบความสมบูรณ์แบบของสอ

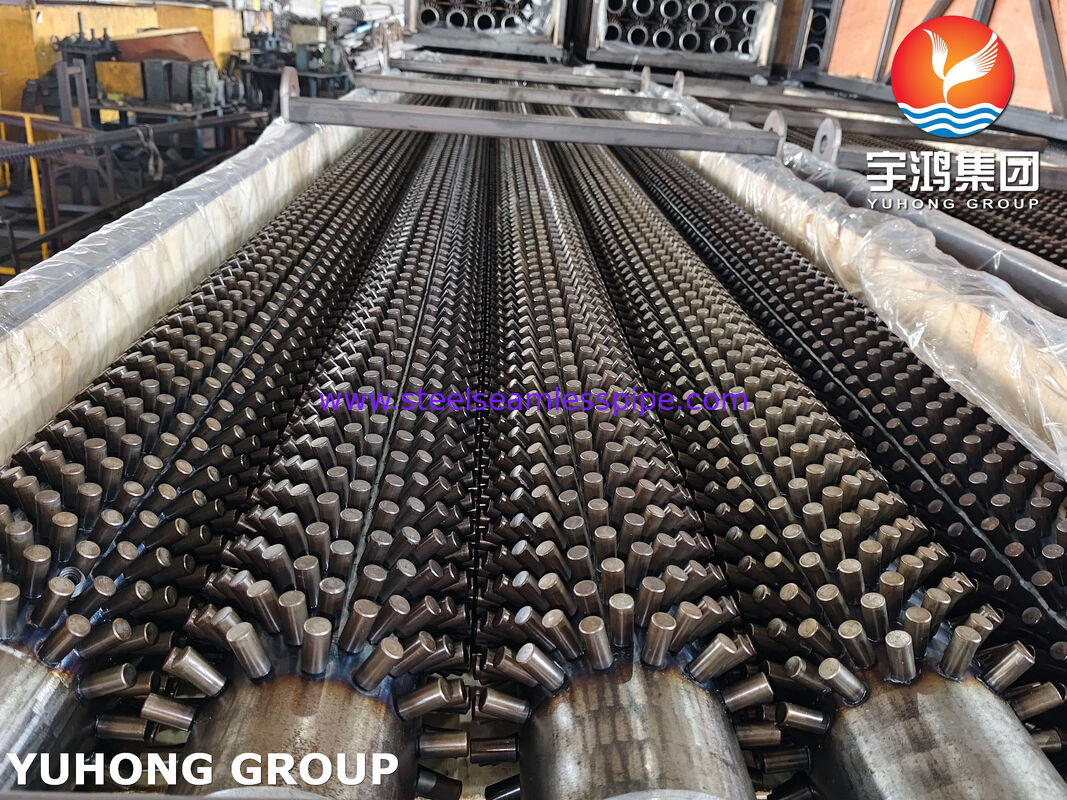

• ความสามารถในการจําหน่ายชุดที่สมบูรณ์แบบตามภาพวาดของลูกค้า รวมถึง U-bends, coils และ tube bundles
• ความสามารถในการผลิตที่ยืดหยุ่นและเวลานําที่สามารถแข่งขันได้สําหรับทั้งคําสั่งมาตรฐานและตามความต้องการ
• ประสบการณ์ในการบริการผู้รับเหมา EPC ใหญ่และผู้ใช้ปลายในเอเชีย, ตะวันออกกลาง, ยุโรป, และอเมริกา

เราต้อนรับการสอบถามรายละเอียดกับภาพวาดหรือข้อมูลกระบวนการ ทีมงานวิศวกรรมของเราสามารถให้การสนับสนุนทางเทคนิคสําหรับการเลือกวัสดุและการประเมินประสิทธิภาพทางความร้อน.
