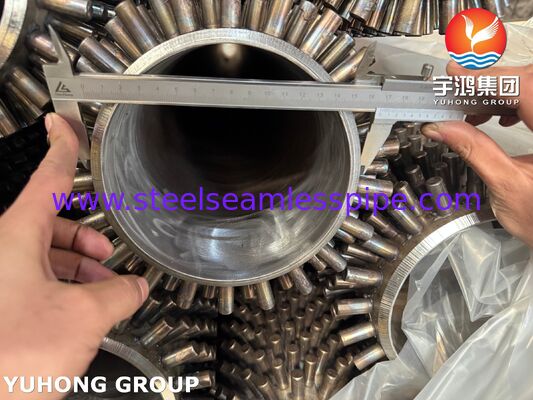

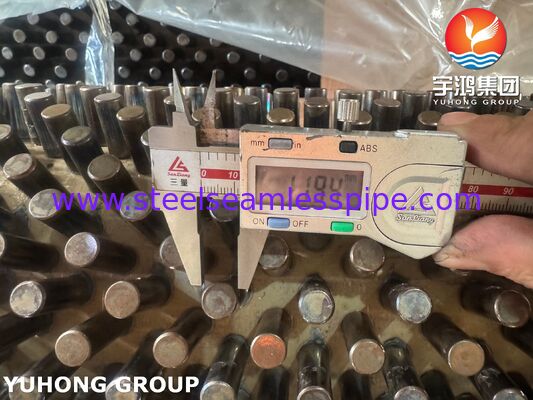

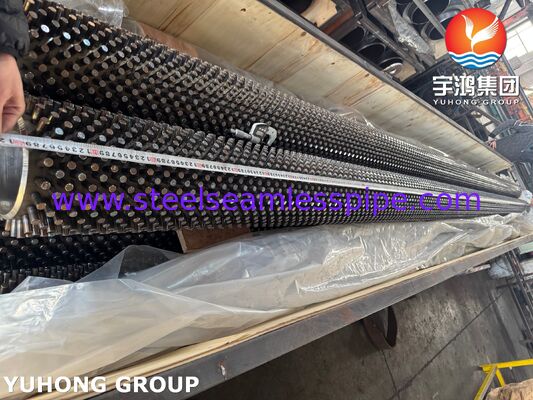

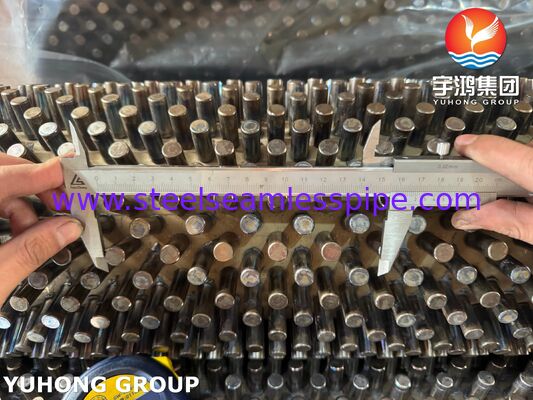

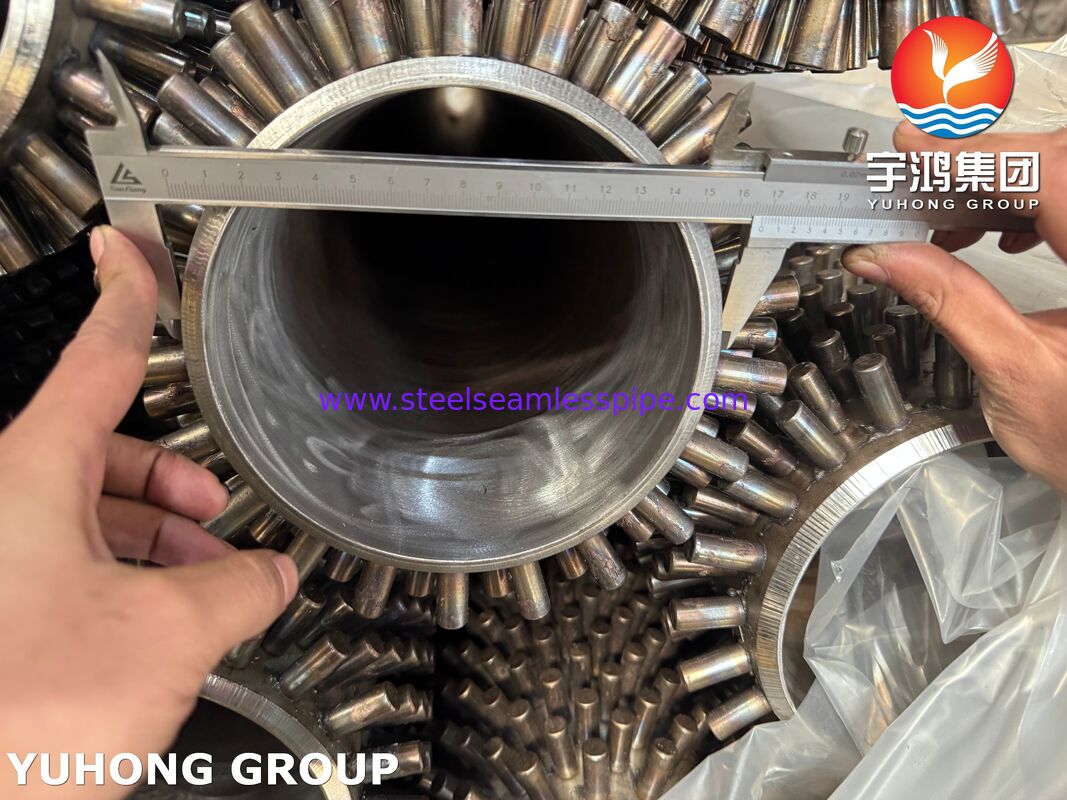

ASTM A335 P22 ท่อปีกกระดุมสําหรับการผลิตพลังงานทางความร้อน
กล่องปีกกระจก ASTM A335 P22หรือเรียกอีกด้วยว่าหลอดปีกเล็บหัวหรือหลอดปัก, เป็นส่วนประกอบการถ่ายทอดความร้อนอากาศสูงที่ออกแบบมาสําหรับการผลิตพลังงานทางอุณหภูมิที่ต้องการและการนําความร้อนกลับมาในอุตสาหกรรม21⁄4 Cr-1Mo สายเหล็กสแตนเลส P22 ท่อฐานโดยมีสแตนเลสที่ผสมผสานอยู่รอบผิวภายนอก
ไม่เหมือนกับท่อปีกต่อเนื่องแบบปกติ การจัดตั้งที่ติดหมึกสร้างการกระจายความร้อนตัวต่อตัวจํานวนมากรอบท่อการออกแบบนี้ให้พื้นที่การถ่ายทอดความร้อนด้านก๊าซที่ขยายขึ้นในขณะที่รักษาช่องทางเปิดระหว่าง studsทําให้ท่อเหมาะสมสําหรับช่องส่วนการกระชับกระบวนการของหม้อต้มน้ํา, อุปกรณ์การฟื้นฟูความร้อนที่เสีย และบริการก๊าซควันอุณหภูมิสูง.
ASTM A335 P22 ได้กําหนดไว้สําหรับท่อเหล็กเหล็กสกัดเฟอริตแบบไร้รอยสําหรับการใช้งานในอุณหภูมิสูงสารประกอบโครเมียม-โมลิบเดนูมของมันให้ผลงานในอุณหภูมิที่สูงขึ้นดีกว่าเหล็กคาร์บอนทั่วไปคอมมิตรย่อยของ 21⁄4Cr-1Mo มีประมาณ10.90 ٪ 2.60% Cr และ 0.87 ٪ 1.13% Mo.
ลักษณะสําคัญ
- วัสดุท่อพื้นฐาน:ขนาดความหนา
- ประเภทวัสดุ:21⁄4Cr-1Mo เหล็กสแตนเลสเฟอริต
- ประเภทปีก:ปีกสแตน / ปีกหัวเล็บ
- การใช้งาน:การผลิตพลังงานทางอุณหภูมิและการฟื้นฟูความร้อนในอุณหภูมิสูง
- เหมาะสําหรับ:ช่องขบวนการหมุนเวียนของหม้อตู้, ระบบการฟื้นฟูความร้อนและเครื่องแลกเปลี่ยนความร้อนด้านแก๊สอุณหภูมิสูง
- ความแข็งแรงต่ออุณหภูมิสูง:เหมาะสําหรับการใช้งานความดันในอุณหภูมิสูง
- ความทนทานต่อความเหนื่อยร้อนที่ดีเหมาะสําหรับอุปกรณ์ที่ถูกเผชิญกับการทําความร้อนและทําความเย็นซ้ํา ๆ
- พื้นนอกที่แข็งแรง:การจัดตั้ง stud ให้พื้นผิวการถ่ายทอดความร้อนที่ทนทานทางกล
- การผลิต:สต๊อดสามารถผสมผสานความต้านทานหรือผลิตอย่างอื่นตามการออกแบบที่กําหนดของลูกค้าและวิธีการที่ใช้ได้
ทําไมต้องใช้ท่อปีกปัด P22 ในโรงไฟฟ้าพลังงานความร้อน
ในการผลิตพลังงานความร้อน พื้นที่ถ่ายทอดความร้อนบ่อยครั้งทํางานภายใต้อุณหภูมิที่สูงขึ้น และถูกเผาผลาญต่อก๊าซเผาไหม้ดังนั้นวัสดุท่อจึงจําเป็นต้องรักษาความแข็งแรงที่เพียงพอและความมั่นคงขนาดขณะโอนความร้อนอย่างมีประสิทธิภาพ.
P22 ให้การผสมผสานที่คุ้มค่าของความแข็งแรงในอุณหภูมิที่สูงขึ้น, ความต้านทานต่อการออกซิเดชั่นที่ได้รับการสนับสนุนจากโครเมียม และการทํางานในอุณหภูมิสูงที่เพิ่มขึ้นจากโมลิบเดนัมความแข็งแรงในการดึงขั้นต่ําที่ระบุสําหรับ P22 คือ415 MPaมีความแข็งแรงอย่างน้อย205 MPa.
การจัดรูปแบบที่มีขีดขีดเพิ่มข้อดีอีกอย่างที่สําคัญ แทนที่จะเป็นปีกต่อเนื่องสต๊อดแต่ละตัวสร้างพื้นที่ถ่ายส่งความร้อนจํานวนมากในขณะที่ปล่อยช่องทางระหว่างสต๊อดที่อยู่ใกล้เคียงกัน. นี้สามารถเป็นประโยชน์ในการใช้งานด้านก๊าซการสกปรก, การสะสมเถ้า, การขยายความร้อนและการเข้าถึงการทําความสะอาดต้องพิจารณา
เหตุผลนี้, ท่อ P22 ที่ติดหมึกสามารถพิจารณาสําหรับ:
- เครื่องปั่นไฟฟ้า
- ช่องส่วนกระบวนการกระบวนการของเครื่องปั่น
- ระบบการฟื้นฟูความร้อนที่เสีย
- อุปกรณ์ฟื้นฟูความร้อนอุณหภูมิสูง
- เครื่องแลกเปลี่ยนความร้อนจากก๊าซควัน
- เครื่องปั่นอุตสาหกรรม
- เครื่องทําความร้อนกระบวนการและเตาอบอุณหภูมิสูง
- อุปกรณ์ส่งความร้อนด้านแก๊สความร้อนสูงอื่น ๆ
การ สร้าง แบบ
ท่อปีกปัด P22 ปกติประกอบด้วย
P22 ท่อพื้นที่ไร้รอย → การติดตั้งสต๊อดที่เชื่อม → การตรวจสอบมิติ → การรักษาพื้นผิว → การทดสอบ → การตรวจสอบสุดท้าย
ท่อพื้นฐานให้ฟังก์ชันที่ครอบงําความดัน ในขณะที่ studs ภายนอกเพิ่มพื้นที่การถ่ายทอดความร้อนที่มีประสิทธิภาพ
ขนาดของ stud, pitch, จํานวนแถว, การจัดวางและวิธีการติดตั้ง ควรเลือกตามความต้องการการออกแบบความร้อน แทนที่จะใช้การตั้งค่าทั่วไปหนึ่ง
การจัดสรรสมาธิ
การตั้งค่าแบบปกติสามารถรวมถึง:
- การจัดสรรสตูดแบบเรียงลําดับ
- การจัดวางสตูดในสาย
- หลายแถวทางยาว
- การกระจายวงกลมรอบท่อ
- ความหนาแน่นและความสูงตามลูกค้า
สําหรับการใช้งานในการผลิตพลังงาน กณิตศาสตร์สุดท้ายควรถูกกําหนดจากคออฟเฟกชั่นการถ่ายทอดความร้อน ความเร็วของก๊าซ การลดความดัน คุณลักษณะของการก่อผลาญ อุณหภูมิการทํางานและความเครียดทางกลที่อนุญาต.
ระยะขนาดทั่วไป
เนื่องจากท่อปีกกระจกถูกออกแบบมาโดยปกติสําหรับเครื่องปั่น, เครื่องทําความร้อนหรือการใช้งานในการฟื้นฟูความร้อนเฉพาะเจาะจง ไม่มีช่วงขนาดทั่วไปเดียว
| รายการ |
ระยะยาวทั่วไป |
| OD หลอดฐาน |
ขนาด 25'114.3 มม |
| ความหนาของผนังท่อฐาน |
2.5?? 12 มม. |
| ความยาวของท่อ |
3 ̊15 m |
| กว้างของกระดาน |
ประมาณ 6 ′′ 16 มิลลิเมตร |
| ความสูงของกระดูก |
ประมาณ 10-25 มิลลิเมตร |
| สต๊อดปิช |
ประมาณ 1235 มิลลิเมตร |
| การจัดสรร |
สายตรงหรือสตาก |
| วัตถุดิบ |
สแตนเลสคาร์บอน/สแตนเลส ตามการออกแบบ |
| ท่อฐาน |
ASTM A335 P22 |
หมายเหตุ:เหล่านี้เป็นช่วงวิศวกรรมทั่วไปมากกว่าข้อจํากัดของ ASTM A335. ขนาดท่อแม่นยํา, จิตรศาสตร์ stud, pitch,ความต้องการและความอนุญาตในการติดตั้งควรได้รับการยืนยันตามการออกแบบทางอุณหภูมิและทางกลของลูกค้า.
ASTM A335 P22 สารประกอบเคมี
ค่าที่แสดงต่อไปนี้แสดงให้เห็นถึงส่วนประกอบของ ASTM A335 P22 ที่ถูกกําหนดโดยทั่วไป ในเปอร์เซ็นต์น้ําหนัก
| ธาตุ |
ASTM A335 P22 |
| คาร์บอน (C) |
00.05 ละ 0.15% |
| มังกานีส (Mn) |
0.30 มากกว่า 0.60% |
| ซิลิคอน (Si) |
≤0.50% |
| ฟอสฟอรัส (P) |
≤ 0.025% |
| ซัลฟ์เฟอร์ (S) |
≤ 0.025% |
| โครเมียม (Cr) |
1.90 มากกว่า 2.60% |
| โมลิบเดน (Mo) |
0.87 มากกว่า 1.13% |
บทบาทของธาตุประกอบเหล็กสับสนหลัก
โครเมียม (Cr)ปรับปรุงความทนทานต่อการออกซิเดชั่น และส่งเสริมการทํางานของสับสนธิในอุณหภูมิสูง
โมลิบเดน (Mo)ปรับปรุงความแข็งแรงในอุณหภูมิที่สูงขึ้น และความทนทานต่อการอ่อนนุ่ม ซึ่งเป็นสิ่งสําคัญในการทํางานในอุณหภูมิที่สูงนาน
การผสมผสานนี้ทําให้ P22 เหมาะสําหรับอุปกรณ์การผลิตพลังงานอุณหภูมิสูง เมื่อเทียบกับวัสดุท่อเหล็กก๊าบปูนแบบปกติ
คุณสมบัติทางกลของ ASTM A335 P22
ความต้องการทางกลขั้นต่ําทั่วไปประกอบด้วย:
| อสังหาริมทรัพย์ |
ความต้องการ |
| ความแข็งแรงในการดึง |
≥415 MPa |
| ความแข็งแรง |
≥205 MPa |
| ความยาว |
≥ 30%* |
| ความแข็ง |
ตามรายละเอียด/เงื่อนไขที่ใช้ |
*ความต้องการในการขยายความยาวอาจแตกต่างกันไปตามแนวโน้มและขนาดของตัวอย่าง; ฉบับที่ใช้ของ ASTM A335/A335M ควรปกติการซื้อรายละเอียด
ท่อพื้นฐาน P22 ปกติถูกจัดส่งในสภาพที่เหมาะสมในการรักษาด้วยความร้อน เช่นปรับปรุงความหนาและความเข้มแข็ง หรือสภาพอื่นที่อนุญาตโดยรายละเอียดที่ใช้.
กระบวนการผลิต
กล่องปีก ASTM A335 P22 ของเราสามารถผลิตผ่านลําดับที่ควบคุมออกแบบเพื่อรักษาทั้งความสมบูรณ์แบบของท่อและคุณภาพการติดตั้ง stud
1P22 การเตรียมท่อ
ท่อ ASTM A335 P22 ที่ไม่มีสายเลือกตามกว้างภายนอก, ความหนาผนัง, ความยาว และความต้องการของวัสดุ
2การเตรียมผิวท่อ
พื้นผิวภายนอกของท่อถูกทําความสะอาดและเตรียมเพื่อกําจัดน้ํามัน, ผง, รดและปนเปื้อนอื่น ๆ ที่อาจส่งผลต่อการติดตั้ง stud.
3การเตรียมตัว
สต๊อดถูกผลิตตามกว้าง, ความสูง, กณิตศาสตร์และความต้องการวัสดุที่กําหนดไว้
4. การเชื่อมสต๊อด
สต็อปติดต่อกับพื้นผิวภายนอกของท่อโดยใช้กระบวนการปั่นที่ควบคุมที่เหมาะสมกับการออกแบบปริมาตรการผสมผสานถูกติดตามเพื่อบรรลุการติดตั้งที่คงที่โดยไม่ต้องเสียหายที่ไม่ยอมรับต่อผนังท่อ.
5การตรวจสอบมิติ
ท่อที่เสร็จสิ้นจะถูกตรวจสอบ:
- กว้างนอกของท่อ
- ความหนาของผนัง
- ความยาวของท่อ
- ความสูงของกระดูก
- กว้างของกระดาน
- สต๊อดปิช
- การสอดคล้อง stud
- ความหนาแน่น
- ความเรียบโดยรวม
6การตรวจสอบและทดสอบสุดท้าย
ท่อที่เสร็จสิ้นผ่านโปรแกรมการตรวจสอบและทดสอบที่กําหนดไว้ก่อนการส่ง
การทดสอบและตรวจสอบ
สําหรับการใช้งานในการผลิตพลังงานความร้อน การควบคุมคุณภาพควรครอบคลุมทั้งท่อความดัน P22และเครื่องติดตั้งสต๊อด.
การวิเคราะห์ทางเคมี
การระบุวัสดุที่เป็นบวกหรือการวิเคราะห์ทางเคมีในห้องปฏิบัติการสามารถทําเพื่อตรวจสอบว่าหลอดฐานสอดคล้องกับสารเคมี P22 ที่กําหนดไว้
การทดสอบความยืดหยุ่น
การทดสอบความยืดยาวตรวจสอบความแข็งแรงในการยืดที่ต้องการ ความแข็งแรงในการผลิตและความยืดของท่อ P22
การทดสอบความแข็ง
การทดสอบความแข็งแรงสามารถทําเพื่อยืนยันความสอดคล้องกับวัสดุที่ใช้และความต้องการการรักษาความร้อน
การทดสอบการผ่อนคลาย
ในกรณีที่เหมาะสม ตัวอย่างท่อสามารถถูกทดสอบการชื้นเพื่อประเมินความยืดหยุ่นและความสมบูรณ์แบบของท่อ โปรแกรมการทดสอบวัสดุ ASTM A335 P22 สามารถรวมถึงความต้องการการชื้นและการบิด.
การทดสอบการบิด
การทดสอบการบิดสามารถนําไปใช้ได้เมื่อต้องการโดยรายละเอียดการซื้อหรือมาตรฐานที่ใช้ได้
การทดสอบแบบไฮโดรสแตติก
การทดสอบแบบไฮดรอสตติกสามารถดําเนินการบนหลอดพื้นฐานหรือชุดเสร็จตามรายละเอียดที่ใช้, รหัสการออกแบบและความต้องการของผู้ซื้อ
การทดสอบกระแสไฟฟ้า
การตรวจสอบกระแส Eddy สามารถใช้เป็นวิธีที่ไม่ทําลายล้างในการตรวจหาความไม่ต่อเนื่องบนพื้นผิวและใกล้พื้นผิวบางส่วนในท่อ
การทดสอบ Ultrasonic
UT สามารถใช้ได้ในกรณีที่กําหนด เพื่อตรวจสอบวัสดุท่อหรือบริเวณการผสมที่เลือก
การตรวจสอบทางสายตาและมิติ
ท่อสําเร็จรูปแต่ละตัวสามารถตรวจสอบได้
- การวางตําแหน่งของ stud
- เครื่องติดตั้งสต๊อด
- การปรับปรุงรูปร่าง
- ความบกพร่องบนผิว
- ความตรงของท่อ
- ขนาด
- รูปแบบการผสม
การทดสอบการดึงสตูดออก / การติดต่อ
สําหรับท่อที่ติดหมึก ความแข็งแรงในการติดตั้งมีความสําคัญมากตัวอย่างตัวแทนสามารถถูกทดสอบการติดตั้งทางกลตามวิธีการผลิตและการควบคุมคุณภาพที่ตกลง.
ข้อดีของท่อปีก P22
1ออกแบบให้ใช้งานในอุณหภูมิสูง
P22 เป็นสแตนเลสโครเมียม-โมลิบเดนูมที่ปกคลุมโดยเฉพาะอย่างยิ่งโดย ASTM A335 สําหรับการใช้งานในอุณหภูมิสูง
2. พื้นที่การถ่ายทอดความร้อนเพิ่มขึ้น
กระดุมแต่ละตัวเพิ่มพื้นผิวภายนอกที่มีให้บริการสําหรับการถ่ายทอดความร้อนด้านก๊าซ เมื่อเทียบกับท่อธรรมดา
3การก่อสร้างที่แข็งแรง
การออกแบบที่มีจุดขีดขวางสามารถให้พื้นผิวส่งความร้อนภายนอกที่ทนทานสําหรับสภาพแวดล้อมอุตสาหกรรมที่ต้องการ
4เหมาะสําหรับจักรยานความร้อน
สารประกอบของสับสนธิ P22 และคุณสมบัติกลอุณหภูมิสูงทําให้มันเหมาะสําหรับอุปกรณ์ที่เผชิญกับการเปลี่ยนแปลงอุณหภูมิซ้ํา ๆ
5การออกแบบความร้อนแบบยืดหยุ่น
กว้าง, ความสูง, ความสูงและการจัดวาง stud สามารถออกแบบเพื่อบรรลุความสมดุลที่ต้องการระหว่างผลงานการถ่ายทอดความร้อนและการลดความดันด้านก๊าซ
การใช้งาน
กล่องปีกกระจก ASTM A335 P22 เหมาะสําหรับ:
โรงไฟฟ้าพลังงานความร้อน
ใช้ในบอเลอร์อุณหภูมิสูงและส่วนการฟื้นฟูความร้อนที่ต้องการการถ่ายทอดความร้อนด้านก๊าซที่ขยาย
ช่องส่วนคอนเวคชั่นของบอเลอร์
ท่อที่ติดหมึกสามารถนําไปใส่ในพื้นที่ทําความร้อนด้วยการกระบวนการในการฟื้นฟูพลังงานความร้อนจากก๊าซเผาไหม้
การฟื้นฟูความร้อนที่เสีย
ท่อสามารถใช้ในการฟื้นฟูพลังงานจากก๊าซออกอากาศที่มีอุณหภูมิสูง และโอนมันไปยังน้ํา, คัน หรือของเหลวในกระบวนการอื่น ๆ
เครื่องปั่นอุตสาหกรรม
เหมาะสําหรับการใช้งานการถ่ายทอดความร้อนในเครื่องปั่นอุณหภูมิสูงที่ต้องการหลอดความดันเหล็กสแตนเลส
อุปกรณ์ทําความร้อนกระบวนการ
ท่อ P22 สามารถออกแบบได้สําหรับอุปกรณ์ถ่ายส่งความร้อนอุณหภูมิสูงในกระบวนการอุตสาหกรรม
การประกันคุณภาพ
สําหรับโครงการการผลิตพลังงาน สามารถจัดส่งเอกสารตามความต้องการของโครงการ ได้แก่
- ใบรับรองการทดสอบวัสดุ (MTC)
- รายงานการวิเคราะห์ทางเคมี
- รายงานการทดสอบกล
- บันทึกการรักษาความร้อน
- รายงานการตรวจขนาด
- บันทึกการทดสอบที่ไม่ทําลาย
- บันทึกการทดสอบแบบไฮโดรสแตติก
- บันทึกการตรวจสอบเครื่องติดตั้ง stud
- ขั้นตอนการปั่น
- รายงานการตรวจสุดท้าย
- บันทึกการติดตาม
ท่อ P22 แต่ละท่อสามารถระบุได้ด้วยหมายเลขความร้อนและชุดการผลิต เพื่อรักษาความติดตามของวัสดุตลอดการผลิตและการตรวจสอบ
