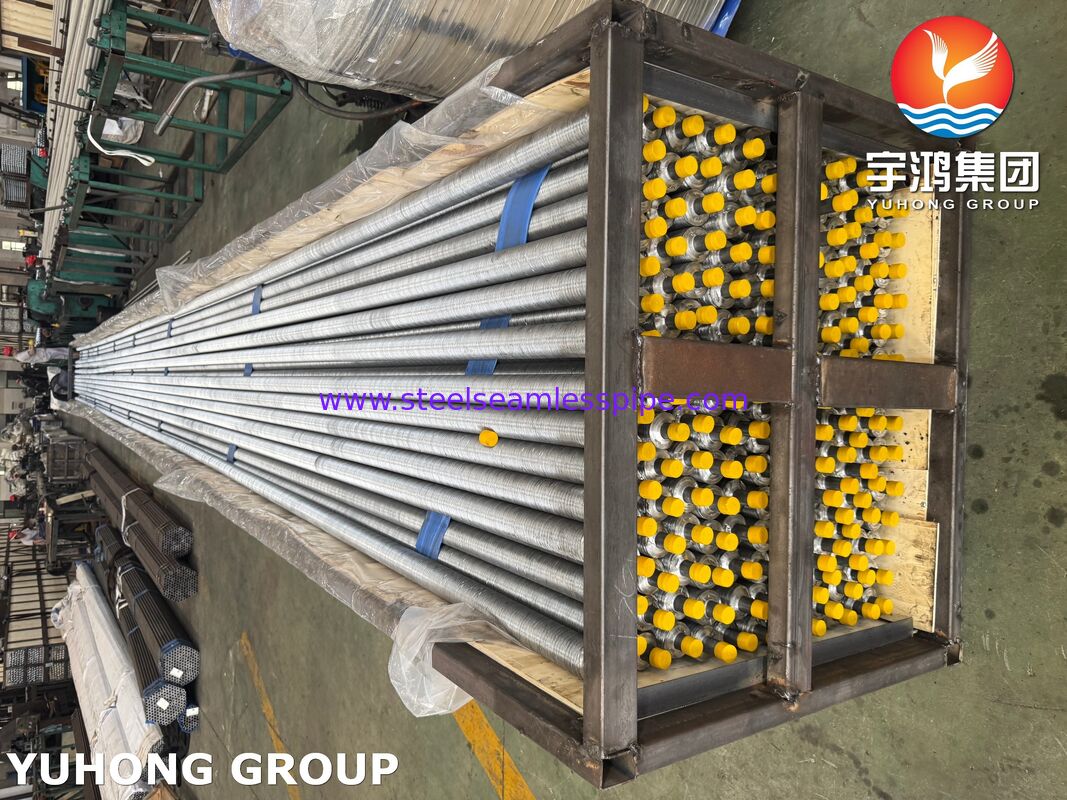

ท่อครีบชนิด KL สำหรับเครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศ – ท่อเหล็กคาร์บอน ASME SA179
ภาพรวมผลิตภัณฑ์
ท่อครีบชนิด KL ผลิตจากวัสดุ ASME SA179 เป็นส่วนประกอบการถ่ายเทความร้อนที่ใช้กันอย่างแพร่หลาย ออกแบบมาสำหรับเครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศ (ACHE), เครื่องทำความเย็นอุตสาหกรรม, คอนเดนเซอร์ และอุปกรณ์แลกเปลี่ยนความร้อนในกระบวนการ ผลิตภัณฑ์นี้รวมท่อเหล็กคาร์บอนต่ำไร้ตะเข็บที่ดึงเย็นท่อฐาน ASME SA179 เข้ากับครีบอะลูมิเนียมรูปตัว L ที่ล็อคด้วยกลไกเข้ากับพื้นผิวท่อที่ผ่านการเซาะร่องพิเศษ
กระบวนการทำครีบ KL สร้างการเชื่อมต่อทางกลที่แข็งแรงกว่าระหว่างท่อและครีบเมื่อเทียบกับท่อครีบชนิด L แบบทั่วไป พื้นผิวท่อที่เซาะร่องช่วยเพิ่มแรงกดสัมผัสและปรับปรุงความเสถียรของครีบ ทำให้ท่อครีบ KL เหมาะสำหรับการใช้งานที่เกี่ยวข้องกับการเปลี่ยนแปลงอุณหภูมิ, การสั่นสะเทือน และการทำงานกลางแจ้งอย่างต่อเนื่อง
โรงกลั่น, โรงงานปิโตรเคมี, โรงงานก๊าซธรรมชาติ, ระบบผลิตไฟฟ้า, อุปกรณ์ HVAC และหน่วยทำความเย็นอุตสาหกรรม ที่ต้องการการถ่ายเทความร้อนด้านอากาศที่มีประสิทธิภาพและประสิทธิภาพที่เชื่อถือได้ในระยะยาวคุณสมบัติและประโยชน์หลัก
การยึดติดครีบด้วยกลไกที่ได้รับการปรับปรุง
การออกแบบครีบ KL ใช้:
การเซาะร่องอย่างแม่นยำบนพื้นผิวท่อ
- แถบครีบอะลูมิเนียมรูปตัว L พันเกลียว
- การล็อคด้วยกลไกระหว่างฐานครีบและท่อ
- โครงสร้างนี้ให้ความต้านทานที่ดีขึ้นต่อการคลายตัวของครีบที่เกิดจากการเปลี่ยนแปลงอุณหภูมิและการสั่นสะเทือนของอุปกรณ์
ประสิทธิภาพการถ่ายเทความร้อนสูง
พื้นผิวครีบที่ขยายออกช่วยเพิ่มพื้นที่การถ่ายเทความร้อนภายนอก ทำให้เครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศสามารถบรรลุประสิทธิภาพทางความร้อนที่สูงขึ้นด้วยขนาดอุปกรณ์ที่เล็กลง
ความสามารถในการขึ้นรูปที่ยอดเยี่ยมของท่อ ASME SA179
ท่อเหล็กคาร์บอนต่ำ ASME SA179 ให้:
ความเหนียวที่ดีเยี่ยมสำหรับการทำงานกับการทำครีบ
- ความหนาผนังที่สม่ำเสมอ
- ความแข็งแรงทางกลที่เชื่อถือได้
- การนำความร้อนที่ดี
- ประสิทธิภาพที่เสถียรในการใช้งานเครื่องแลกเปลี่ยนความร้อน
- โซลูชันการถ่ายเทความร้อนที่คุ้มค่า
ท่อครีบ KL ให้ความสมดุลระหว่างประสิทธิภาพและเศรษฐกิจ ทำให้เป็นหนึ่งในการออกแบบท่อครีบที่นิยมสำหรับงานระบายความร้อนด้วยอากาศที่อุณหภูมิปานกลาง
การใช้งานหลัก
ท่อครีบ KL ASME SA179 ใช้กันอย่างแพร่หลายใน:
เครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศ (ACHE)
เครื่องทำความเย็นในโรงกลั่น
- เครื่องทำความเย็นในกระบวนการปิโตรเคมี
- เครื่องทำความเย็นหลังคอมเพรสเซอร์ก๊าซ
- ระบบทำความเย็นก๊าซธรรมชาติ
- หน่วยทำความเย็นในกระบวนการเคมี
- คอนเดนเซอร์และเครื่องแลกเปลี่ยนความร้อน
คอนเดนเซอร์ไฮโดรคาร์บอน
- คอนเดนเซอร์ไอน้ำ
- เครื่องทำความเย็นน้ำมัน
- เครื่องแลกเปลี่ยนความร้อนน้ำมันหล่อลื่น
- ชุดเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ
- ระบบทำความเย็นอุตสาหกรรม
การทำความเย็นเสริมในโรงไฟฟ้า
- หน่วยคอนเดนเซอร์ HVAC
- ระบบทำความเย็น
- อุปกรณ์กู้คืนความร้อนทิ้ง
- ข้อมูลจำเพาะทั่วไปและช่วงขนาด
รายการ
| ข้อมูลจำเพาะทั่วไป |
วัสดุท่อฐาน |
| เหล็กคาร์บอนต่ำไร้ตะเข็บดึงเย็น ASME SA179 |
ประเภทครีบ |
| ประเภท KL (ครีบพันเกลียวรูปตัว L เซาะร่อง) |
วัสดุครีบ |
| อะลูมิเนียม 1060 / อะลูมิเนียม 1100 / ทองแดง (อุปกรณ์เสริม) |
เส้นผ่านศูนย์กลางภายนอกท่อ |
| 12.7 มม. – 38.1 มม. (1/2" – 1-1/2") |
ความหนาผนังท่อ |
| 1.0 มม. – 3.5 มม. |
ความยาวท่อ |
| 3,000 มม. – 18,000 มม. |
ความสูงครีบ |
| 8 มม. – 19 มม. |
ความหนาครีบ |
| 0.25 มม. – 0.50 มม. |
ระยะห่างครีบ |
| 1.5 มม. – 3.5 มม. (ประมาณ 7–17 ครีบ/นิ้ว) |
อุณหภูมิบริการสูงสุด |
| โดยทั่วไปสูงถึง 250°C ขึ้นอยู่กับวัสดุครีบและสภาวะการทำงาน |
สามารถผลิตขนาดท่อครีบ KL ที่ปรับแต่งได้ตามแบบของลูกค้า ข้อกำหนดการออกแบบทางความร้อน และข้อมูลจำเพาะของผู้ผลิตเครื่องแลกเปลี่ยนความร้อน |
องค์ประกอบทางเคมีของ ASME SA179
ASME SA179 กำหนดท่อเหล็กคาร์บอนต่ำไร้ตะเข็บดึงเย็นสำหรับเครื่องแลกเปลี่ยนความร้อนแบบท่อ คอนเดนเซอร์ และอุปกรณ์ถ่ายเทความร้อนที่คล้ายคลึงกัน
องค์ประกอบทางเคมีทั่วไป:
ธาตุ
| ข้อกำหนด |
คาร์บอน (C) |
| 0.06 – 0.18% |
แมงกานีส (Mn) |
| 0.27 – 0.63% |
ฟอสฟอรัส (P) |
| ≤0.035% |
องค์ประกอบคาร์บอนต่ำที่ควบคุมได้ให้ความสามารถในการแปรรูปที่ดีเยี่ยม ประสิทธิภาพการทำงานเย็น และความต้านทานต่อการแตกร้าวในระหว่างกระบวนการทำครีบ KL |
| ≤0.035% |
องค์ประกอบคาร์บอนต่ำที่ควบคุมได้ให้ความสามารถในการแปรรูปที่ดีเยี่ยม ประสิทธิภาพการทำงานเย็น และความต้านทานต่อการแตกร้าวในระหว่างกระบวนการทำครีบ KL |
คุณสมบัติทางกลของ ASME SA179
ข้อกำหนดทางกลทั่วไป:
คุณสมบัติ
| ข้อกำหนดขั้นต่ำ |
ความต้านทานแรงดึง |
| 325 MPa |
ความแข็งแรงคราก |
| 180 MPa |
การยืดตัว |
| 35% |
ความแข็ง |
| สูงสุด 72 HRB |
คุณสมบัติทางกลเหล่านี้ช่วยให้มั่นใจได้ว่าท่อสามารถทนต่อกระบวนการผลิตและรักษาความน่าเชื่อถือของโครงสร้างในระหว่างการทำงานของเครื่องแลกเปลี่ยนความร้อน |
กระบวนการผลิต
1. การตรวจสอบท่อดิบ
ท่อไร้ตะเข็บ ASME SA179 ได้รับการตรวจสอบสำหรับ:
องค์ประกอบทางเคมี
- ความแม่นยำของเส้นผ่านศูนย์กลางภายนอก
- ความหนาผนัง
- สภาพพื้นผิว
- ความตรง
- 2. การเซาะร่องท่อ
พื้นผิวด้านนอกของท่อได้รับการแปรรูปด้วยกลไกเป็นลวดลายเซาะร่องเพื่อเพิ่มพื้นที่การยึดติดระหว่างท่อและครีบ
3. การพันครีบ
แถบครีบอะลูมิเนียมรูปตัว L ถูกพันรอบท่อที่เซาะร่องอย่างต่อเนื่อง สร้างการเชื่อมต่อทางกลที่แน่นหนา
4. การอัดและปรับขนาดครีบ
ฐานครีบถูกกดเข้ากับพื้นผิวท่ออย่างแน่นหนาเพื่อปรับปรุงคุณภาพการสัมผัสและประสิทธิภาพการถ่ายเทความร้อน
5. การตรวจสอบคุณภาพขั้นสุดท้าย
ท่อครีบ KL ที่เสร็จสมบูรณ์จะถูกตรวจสอบความแม่นยำของมิติ คุณภาพการยึดติดครีบ และสภาพพื้นผิว
วิธีการตรวจสอบและการทดสอบ
เพื่อให้แน่ใจว่าเป็นไปตามข้อกำหนดของ ASME SA179 และข้อกำหนดของลูกค้า ท่อครีบ KL จะต้องผ่านการตรวจสอบที่ครอบคลุม:
การทดสอบท่อฐาน
การวิเคราะห์องค์ประกอบทางเคมีด้วยสเปกโตรมิเตอร์การปล่อยแสง
- การทดสอบความต้านทานแรงดึง
- การทดสอบความแข็งแรงคราก
- การทดสอบการยืดตัว
- การทดสอบความแข็ง
- การทดสอบการแผ่แบน
- การทดสอบการบานออก
- การทดสอบแรงดันไฮโดรสแตติก
- การตรวจสอบกระแสไหลวน
- การทดสอบอัลตราโซนิก (เมื่อระบุ)
- การตรวจสอบท่อครีบ KL ที่เสร็จสมบูรณ์

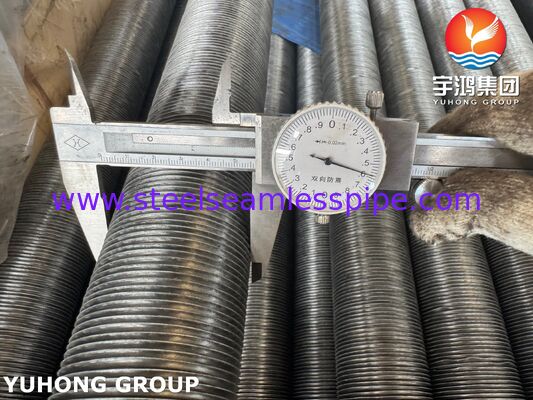

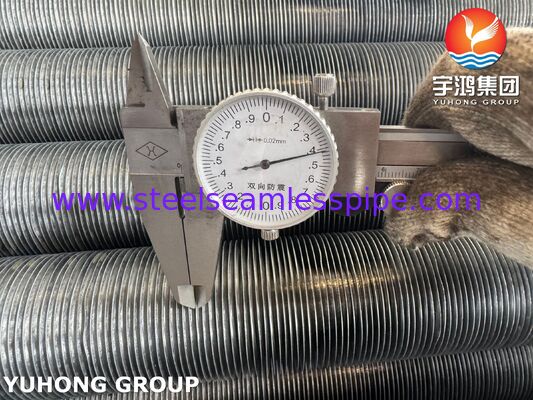

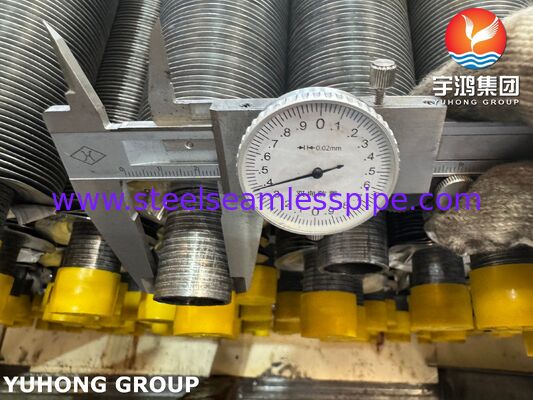

การวัดเส้นผ่านศูนย์กลางท่อ
- การตรวจสอบความยาวท่อ
- การตรวจสอบความสูงครีบ
- การวัดระยะห่างครีบ
- การตรวจสอบความหนาครีบ
- การตรวจสอบการยึดติดครีบ
- การตรวจสอบความตรง
- การตรวจสอบพื้นผิวด้วยสายตา
- เอกสารคุณภาพ
เอกสารที่มีอยู่รวมถึง:
ใบรับรองวัสดุ ASME SA179
- ใบรับรองการตรวจสอบ EN 10204 3.1
- รายงานการทดสอบทางกล
- รายงานการทดสอบแบบไม่ทำลาย
- บันทึกการตรวจสอบมิติ
- อุตสาหกรรมที่ให้บริการ
อุตสาหกรรม
| อุปกรณ์ทั่วไป |
น้ำมันและก๊าซ |
| เครื่องทำความเย็น, คอนเดนเซอร์กระบวนการ |
ปิโตรเคมี |
| เครื่องทำความเย็นก๊าซ, เครื่องแลกเปลี่ยนไฮโดรคาร์บอน |
การแปรรูปทางเคมี |
| ระบบกู้คืนความร้อน |
การผลิตไฟฟ้า |
| อุปกรณ์ทำความเย็น |
HVAC และเครื่องทำความเย็น |
| หน่วยคอนเดนซิ่ง |
การผลิตอุตสาหกรรม |
| ระบบทำความเย็นกระบวนการ |
เหตุใดจึงเลือกท่อครีบ KL ASME SA179? |
ท่อครีบ KL ASME SA179 เป็นโซลูชันที่เชื่อถือได้สำหรับงานเครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศที่ต้องการ
การถ่ายเทความร้อนที่มีประสิทธิภาพ การยึดติดครีบที่มั่นคง และการทำงานที่ประหยัดการผสมผสานระหว่างท่อเหล็กคาร์บอนไร้ตะเข็บคุณภาพสูงและครีบอะลูมิเนียมที่ล็อคด้วยกลไก ให้ประสิทธิภาพที่เสถียรในสภาพแวดล้อมอุตสาหกรรมที่ต้องการด้วยความสามารถในการผลิตที่ยอดเยี่ยม ความสามารถในการถ่ายเทความร้อนที่พิสูจน์แล้ว และความยืดหยุ่นในการใช้งานที่กว้างขวาง ท่อครีบ KL ยังคงเป็นตัวเลือกที่นิยมสำหรับวิศวกรที่ออกแบบ
เครื่องทำความเย็น, คอนเดนเซอร์ และระบบแลกเปลี่ยนความร้อนอุตสาหกรรม.
