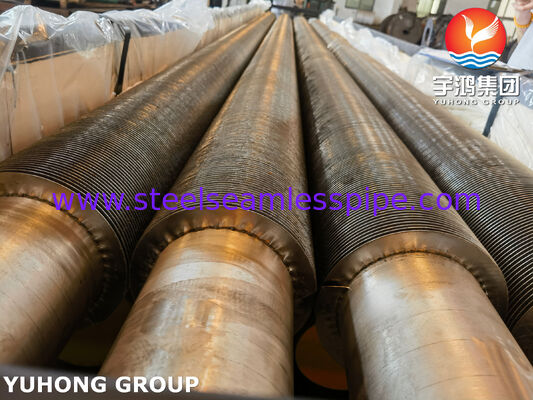

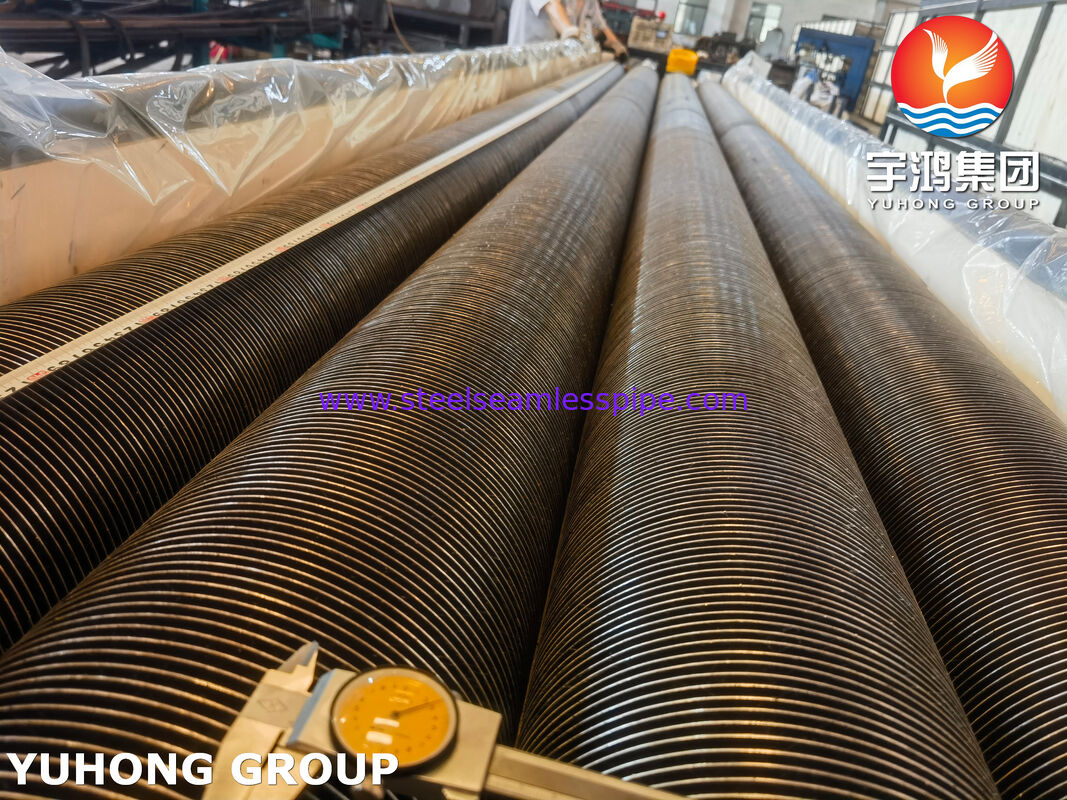

หลอดปั่นปีกความถี่สูงสําหรับการฟื้นฟูความร้อนที่เสีย ASTM A269 TP321 สแตนเลส
หลอดปัดปีกความถี่สูง ผลิตจากASTM A269 TP321 สแตนเลสเป็นองค์ประกอบการถ่ายทอดความร้อนที่มีความทันสมัยระบบการฟื้นฟูความร้อนเสีย, เครื่องปั่นอุตสาหกรรม เครื่องทําความร้อน, เครื่องแลกเปลี่ยนความร้อนจากก๊าซออก และอุปกรณ์ฟื้นฟูความร้อนที่ประหยัดพลังงาน
โดยใช้เทคโนโลยีการปั่นความต้านทานความถี่สูง ปีกถูกปั่นต่อเนื่องบนพื้นผิวของท่อ สร้างพันธะโลหะที่แข็งแรงที่มีประสิทธิภาพการถ่ายทอดความร้อนที่ดีความมั่นคงทางกลและทนต่อการสั่นสะเทือนและการหมุนเวียนของความร้อน
ASTM A269 TP321 เป็นสแตนเลส austenitic ที่มีความมั่นคงกับไทเทเนียมที่ให้ความทนทานสูงต่อการกัดกรดระหว่างกระดูกหลังการเผชิญหน้ากับอุณหภูมิสูงนี่ทําให้ท่อ TP321 ความถี่ความถี่สูงเหมาะสมสําหรับการใช้งานที่เกี่ยวข้องกับอุณหภูมิสูง ก๊าซควันที่เป็นสารสกัด และการทํางานต่อเนื่องนาน.
เมื่อเทียบกับท่อปีกบิดแบบปกติ ท่อปีกผสมความถี่ความถี่สูง ให้ความแข็งแกร่งในการแนบปีกสูงขึ้น ผลประสิทธิภาพทางอุณหภูมิที่ดีขึ้น และอายุการใช้งานที่ยาวนานขึ้นทําให้พวกเขาเป็นทางออกที่ชอบสําหรับการนําความร้อนจากอุตสาหกรรมและการใช้งานเครื่องแลกเปลี่ยนความร้อน.
ลักษณะสําคัญของ ASTM A269 TP321 หลอดปั่นความถี่สูง
1. การเชื่อมปีกความแข็งแรงสูง
กระบวนการปั่นความถี่สูงสร้างการเชื่อมต่อที่ยั่งยืนระหว่างปีกและท่อฐาน, ลดความต้านทานทางความร้อนให้น้อยที่สุดและป้องกันการปลดปีกจากการสั่นสะเทือนหรือการขยายความร้อน
2การทํางานในอุณหภูมิสูง
สแตนเลส TP321 มีความแข็งแรงทางกลและความทนทานต่อการออกซิเดนที่ดีในอุณหภูมิที่สูงขึ้น ทําให้มันเหมาะสําหรับการฟื้นฟูก๊าซออกและระบบแลกเปลี่ยนความร้อนอุณหภูมิสูง
3ความทนทานต่อการกัดกร่อน
การทําให้ TP321 มีความมั่นคงจากไทเทเนียม ช่วยลดการตกของคาร์ไบด์ระหว่างการผสมและการใช้งานในอุณหภูมิสูง ช่วยเพิ่มความต้านทานต่อการกัดสนองระหว่างเมล็ด
4. การฟื้นฟูความร้อนที่เสียได้อย่างมีประสิทธิภาพ
พื้นผิวภายนอกที่เพิ่มขึ้นที่นํามาโดยปัดปัด ปรับปรุงประสิทธิภาพการถ่ายทอดความร้อนให้ดีขึ้นอย่างมากและกระบวนการอุตสาหกรรม.
5อายุการใช้งานยาว
การผสมผสานของวัสดุท่อเหล็กไร้ขัด และการสร้างปีกที่เชื่อม ให้ความทนทานที่ดีต่อความเหนื่อยร้อน, การกัดกรอง และความเครียดทางกล
การใช้งานทั่วไป
ASTM A269 TP321 หลอดปั่นความถี่สูงมีปีกใช้อย่างแพร่หลายใน:
- อุปกรณ์ฟื้นฟูความร้อนเสีย (WHRU)
- เครื่องประหยัดเครื่องปั่นอุตสาหกรรม
- ช่องส่วนการกระจายอากาศของเครื่องทําความร้อนด้วยไฟ
- ระบบฟื้นฟูความร้อนจากก๊าซออก
- อุปกรณ์การฟื้นฟูความร้อนในอุปกรณ์เรือนกลมแก๊ส
- เครื่องแลกเปลี่ยนความร้อนสําหรับโรงงานชําระน้ํามันและโรงงานปิโตรเคมี
- โรงงานแปรรูปสารเคมี
- เครื่องแลกเปลี่ยนความร้อนช่วยในการผลิตพลังงาน
- เครื่องทําความร้อนอากาศอากาศสูง
ระเบียบมาตรฐาน
| รายการ |
รายละเอียด |
| ประเภทสินค้า |
หลอดปั่นระดับความถี่สูง |
| วัสดุท่อพื้นฐาน |
ASTM A269 TP321 สแตนเลส |
| กระบวนการผลิต |
การเชื่อมต่อความต้านทานความถี่สูง |
| มาตรฐานท่อ |
ASTM A269 |
| ประเภทหลอด |
หลอดเหล็กไร้สแตนเลสที่ไม่มีรอยต่อ / ผสม |
| วัสดุปีก |
สแตนเลส TP321 / TP304 / ตามความต้องการ |
| ประเภทปีก |
ปีกแข็งหรือปีกขัด |
| การบํารุงผิว |
การปรับปรุงความแข็งแรงและความแข็งแรง |
| ความยาว |
ขนาดสูงสุด 18,000 มิลลิเมตร |
ระยะขนาดทั่วไป
ขนาดต่อไปนี้ถูกผลิตโดยทั่วไปสําหรับการใช้งานการฟื้นฟูความร้อนที่เสีย:
ขนาดท่อพื้นฐาน
| กว้างภายนอก |
ความหนาของผนัง |
| 12.7 มิลลิเมตร |
1.0 ละ 2.0 มม. |
| 15.88 มิลลิเมตร |
1.0 ละ 2.5 มม. |
| 19.05 มิลลิเมตร |
1.2 ละ 3.0 มิลลิเมตร |
| 25.4 มิลลิเมตร |
1.5 ละ 3.5 มิลลิเมตร |
| 31.75 มิลลิเมตร |
1.5?? 4.0 มม. |
| 38.1 มิลลิเมตร |
2.0 ละ 5.0 มม. |
| 50.8 มิลลิเมตร |
2.5.6.0 มิลลิเมตร |
| 63.5 มิลลิเมตร |
3.0 ละ 6.5 มม. |
(มีขนาดตามความต้องการตามความต้องการการออกแบบของเครื่องแลกเปลี่ยนความร้อน)
รายละเอียดเฉพาะเจาะจงของปีก
| ปริมาตร |
ระยะมาตรฐาน |
| ความสูงปีก |
8?? 30 มม. |
| ความหนาของปีก |
0.3?? 1.0 มิลลิเมตร |
| ปีกปีก |
2.5?? 8 ปีก/นิ้ว |
| ประเภทปีก |
แข็งแรง / สับ |
| การจัดวางปีก |
เริ่มครั้งเดียว / เริ่มหลายครั้ง |
| ความยาวของท่อสูงสุด |
สูงสุด 18 เมตร |
กระบวนการผลิต
กระบวนการผลิตรวมถึง:
- การตรวจสอบวัสดุดิบ
- การตรวจสอบประเภทของเหล็กไร้ขัด
- การตรวจสอบมิติ
- การตรวจสอบองค์ประกอบทางเคมี
- การเตรียมท่อ
- การทําความสะอาดพื้นที่
- การกําจัดชั้นออกไซด์และสารพิษ
- การปั่นความถี่สูง
- การเชื่อมต่อต่อเนื่องของปีกบนพื้นผิวของท่อ
- การควบคุมแม่นยําของกระแสและความเร็วการผสม
- การปรับปรุงปีกและการปรับระดับ
- การรับรองความสูงและความสูงของปีกเป็นแบบเดียวกัน
- การตรวจสอบสุดท้าย
- การทดสอบคุณภาพการผสม
- การตรวจสอบมิติ
- การทดสอบความดัน
วิธีการตรวจสอบและทดสอบ
เพื่อให้แน่ใจว่าการทํางานที่น่าเชื่อถือในระบบการฟื้นฟูความร้อนที่เสีย TP321 หลอดปั่นความถี่สูง TP321 ผ่านการตรวจสอบคุณภาพที่เข้มงวด:

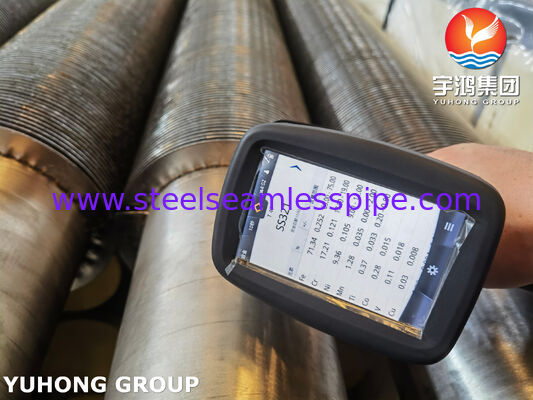

การทดสอบองค์ประกอบทางเคมี
ทําโดยใช้การตรวจสเปคโทรสกอปติก เอเมชั่น (OES) หรือวิธีที่เท่าเทียมกันเพื่อตรวจสอบองค์ประกอบของเหล็กสแตนเลส
การทดสอบทางกล
ประกอบด้วย:
- การทดสอบความยืด
- การทดสอบความแข็งแรง
- การทดสอบความยาว
- การทดสอบความแข็ง

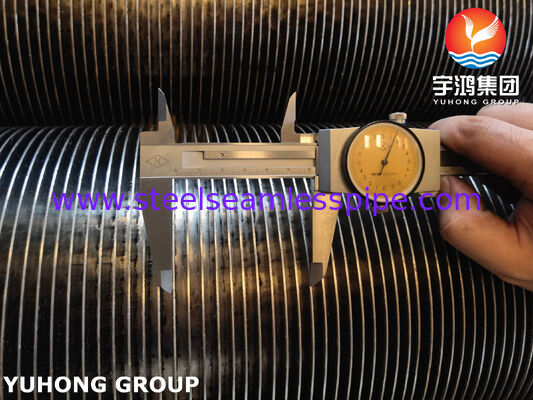

การตรวจสอบมิติ
ปริมาตรที่ตรวจสอบประกอบด้วย
- กว้างนอกของท่อ
- ความหนาของผนัง
- ความสูงของปีก
- ปีกปะทะ
- ความหนาของปีก
- ความยาวรวม
- ความตรง
การตรวจสอบคุณภาพการผสม
ประกอบด้วย:
- การตรวจเห็น
- การตรวจสอบการเจาะ weld
- การทดสอบความแข็งแรงของปีก
- การตรวจสอบขนาดใหญ่เมื่อจําเป็น
การทดสอบที่ไม่ทําลายล้าง (NDT)
วิธีการทดสอบที่มีอยู่:
- การทดสอบกระแสไฟฟ้า Eddy
- การทดสอบ Ultrasonic
- การทดสอบแบบไฮโดรสเตติก
- การทดสอบแบบปนิวเมติก (หากจําเป็น)
การตรวจพื้นที่
ประกอบด้วย:
- การตรวจสอบผิว
- การตรวจสอบการเกรี้ยวและการออกซิเดน
- การตรวจสอบการลดลง
ASTM A269 TP321 สารประกอบทางเคมี (%)
| ธาตุ |
สูงสุด / ระยะ |
| คาร์บอน (C) |
≤0.08 |
| ซิลิคอน (Si) |
≤ 1.00 |
| มังกานีส (Mn) |
≤ 200 |
| ฟอสฟอรัส (P) |
≤0.045 |
| ซัลฟ์เฟอร์ (S) |
≤0.030 |
| โครเมียม (Cr) |
170.0 ราคา 19.0 |
| นิเคิล (Ni) |
90.012 บาท0 |
| ไทเทเนียม (Ti) |
5 × C นาที70 |
| เหล็ก (Fe |
เงินเหลือ |
ASTM A269 TP321 คุณสมบัติทางกล
| อสังหาริมทรัพย์ |
ความต้องการ |
| ความแข็งแรงในการดึง |
≥ 515 MPa |
| ความแข็งแรงของผลผลิต (0.2% Offset) |
≥205 MPa |
| ความยาว |
≥ 35% |
| ความแข็ง (ปกติ) |
≤ HRB 90 |
| ความหนาแน่น |
ประมาณ 7.9 g/cm3 |
ข้อดีในระบบการฟื้นฟูความร้อนที่เสีย
ASTM A269 TP321 หลอดปั่นความถี่สูงมีปีกให้:
- ประสิทธิภาพการฟื้นฟูความร้อนที่สูงขึ้น
- การบริโภคน้ํามันลดลง
- การใช้พลังงานได้ดีขึ้น
- ทนทานแรงต่อการกระแทกทางความร้อน
- การทํางานที่น่าเชื่อถือในอุณหภูมิสูง
- ความต้องการในการบํารุงรักษาที่ลดลง
- ระยะเวลาการทํางานของเครื่องแลกเปลี่ยนความร้อน
ข้อดีเหล่านี้ทําให้มันเป็นทางเลือกที่ดีสําหรับอุตสาหกรรมที่ต้องการการเพิ่มประสิทธิภาพพลังงานและลดต้นทุนการดําเนินงาน
ทําไมต้องเลือก ASTM A269 TP321 หลอดปั่นความถี่สูงของเรา?
เราผลิตท่อปั่นตามมาตรฐานสากล ด้วยการควบคุมอย่างเข้มงวด
- การติดตามวัตถุดิบ
- คุณภาพการผสม
- ความแม่นยําของเจอเมตรีปีก
- คุณสมบัติทางกล
- สภาพผิว
- ขั้นตอนการตรวจสอบสุดท้าย
มีทางแก้ไขที่ปรับแต่งให้ได้สําหรับการออกแบบการฟื้นฟูความร้อนที่เสียต่าง ๆ รวมถึงระบบระบายอากาศอุณหภูมิสูง, เครื่องปั่นอุตสาหกรรม และอุปกรณ์ฟื้นฟูความร้อนโรงชําระน้ํามัน
