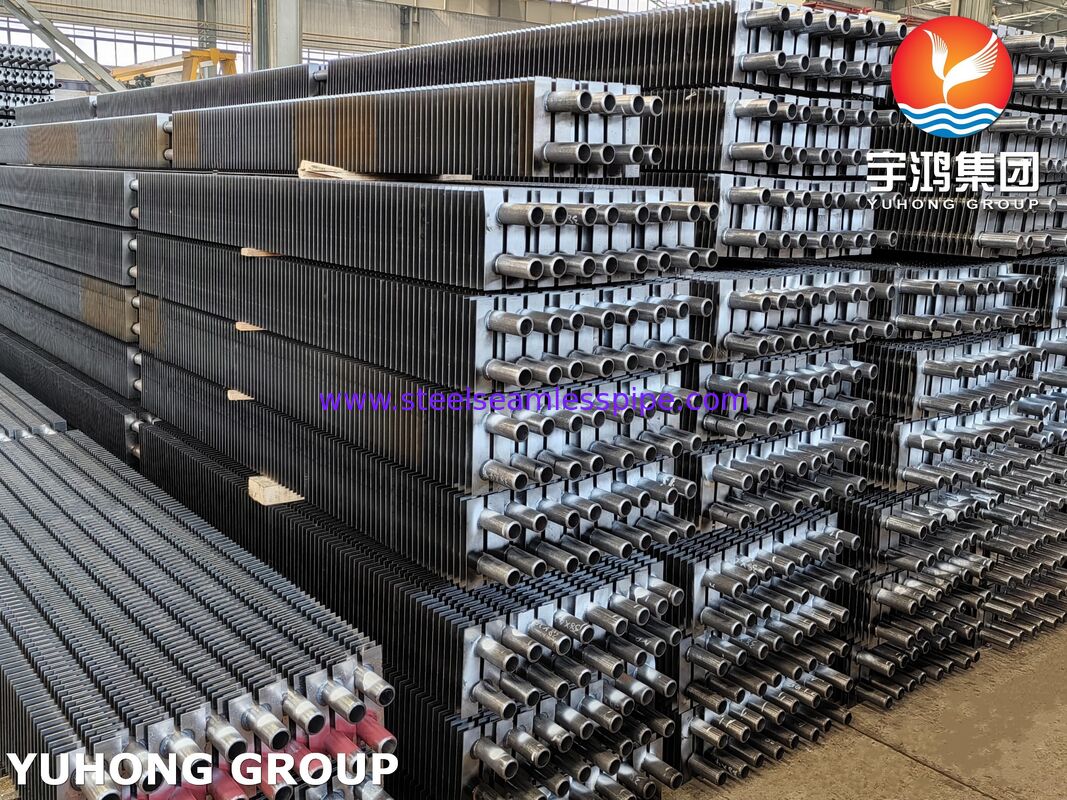

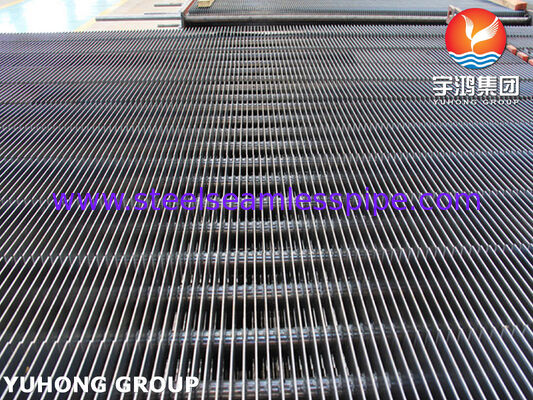

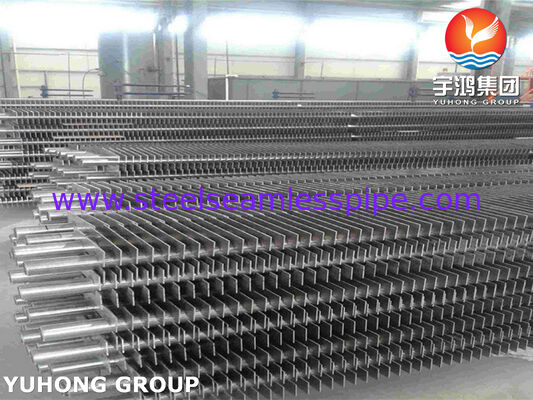

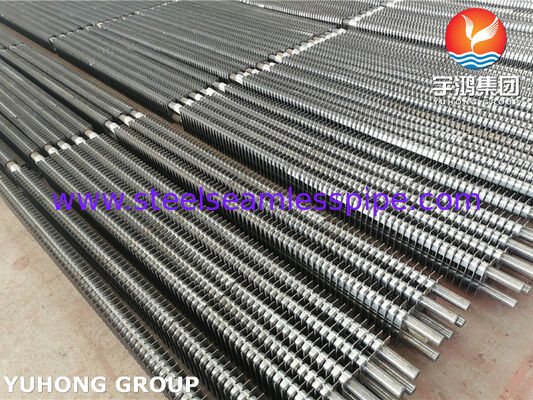

ท่อครีบแบบ Double H-Type สำหรับหม้อไอน้ำกู้คืนความร้อนทิ้ง – เหล็กกล้าคาร์บอน ASTM A179
ภาพรวมผลิตภัณฑ์
ท่อครีบแบบ Double H-Type เป็นส่วนประกอบการถ่ายเทความร้อนประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะสำหรับหม้อไอน้ำกู้คืนความร้อนทิ้ง, เครื่องประหยัดความร้อนในอุตสาหกรรม และระบบแลกเปลี่ยนความร้อนประหยัดพลังงาน ผลิตจากท่อเหล็กกล้าคาร์บอนไร้ตะเข็บ ASTM A179 ท่อครีบเหล่านี้ให้ประสิทธิภาพความร้อนที่ยอดเยี่ยม ความน่าเชื่อถือทางกล และอายุการใช้งานที่ยาวนานในการใช้งานที่การกู้คืนความร้อนจากก๊าซไอเสียมีความสำคัญ
โครงสร้างครีบแบบ Double H-Type ที่เป็นเอกลักษณ์ ประกอบด้วยครีบสี่เหลี่ยมสองชิ้นที่สมมาตรเชื่อมติดกับด้านตรงข้ามของท่อฐาน ทำให้เกิดช่องทางการไหลของก๊าซที่เหมาะสม เมื่อเทียบกับท่อเรียบแบบดั้งเดิมหรือท่อครีบเกลียวมาตรฐาน ท่อครีบแบบ Double H-Type จะเพิ่มพื้นที่การถ่ายเทความร้อนภายนอกได้อย่างมาก ในขณะที่ลดการสะสมของขี้เถ้าและปรับปรุงความต้านทานต่อการอุดตันจากด้านก๊าซ
วัสดุ ASTM A179 ให้การนำความร้อนที่ดีเยี่ยม ความสามารถในการเชื่อมที่ดี และประสิทธิภาพทางกลที่เสถียร ทำให้ท่อเหล่านี้ถูกนำไปใช้อย่างแพร่หลายในหม้อไอน้ำที่ใช้ถ่านหิน, หม้อไอน้ำที่ใช้ก๊าซ, หม้อไอน้ำชีวมวล, โรงงานเผาขยะ, ระบบผลิตไฟฟ้า และหน่วยกู้คืนความร้อนทิ้งในอุตสาหกรรม.
คุณสมบัติหลักของท่อครีบแบบ Double H-Type
1. ประสิทธิภาพการถ่ายเทความร้อนสูง
การออกแบบครีบแบบ Double H ช่วยเพิ่มพื้นที่ผิวแลกเปลี่ยนความร้อนและเพิ่มความปั่นป่วนในการไหลของก๊าซไอเสีย ปรับปรุงประสิทธิภาพหม้อไอน้ำโดยรวมและลดการใช้เชื้อเพลิง
2. ประสิทธิภาพการป้องกันการอุดตันที่ยอดเยี่ยม
ช่องทางการไหลของก๊าซที่เปิดโล่งระหว่างครีบรูปตัว H ช่วยลดการสะสมของฝุ่นและทำความสะอาดได้ง่ายกว่าโครงสร้างครีบที่อัดแน่น ทำให้เหมาะสำหรับสภาพแวดล้อมที่มีก๊าซไอเสียสกปรก
3. ความแข็งแรงทางกลสูง
ครีบถูกเชื่อมติดกับพื้นผิวท่อ ASTM A179 อย่างแน่นหนา ให้ความเสถียรของโครงสร้างสูงภายใต้การเปลี่ยนแปลงอุณหภูมิ การสั่นสะเทือน และการทำงานระยะยาว
4. เหมาะสำหรับระบบกู้คืนความร้อนทิ้ง
ท่อครีบแบบ Double H-Type มักติดตั้งใน:
- หม้อไอน้ำกู้คืนความร้อนทิ้ง (WHRB)
- เครื่องประหยัดความร้อนหม้อไอน้ำ
- เครื่องแลกเปลี่ยนความร้อนก๊าซเป็นน้ำ
- ระบบกู้คืนความร้อนทิ้งในอุตสาหกรรม
- อุปกรณ์กู้คืนความร้อนโรงไฟฟ้า
- ระบบความร้อนทิ้งโรงงานปูนซีเมนต์และโรงงานเหล็ก
ข้อมูลจำเพาะทางเทคนิค
วัสดุท่อฐาน
ASTM A179 / ASME SA179
ท่อเหล็กไร้ตะเข็บคาร์บอนต่ำที่ออกแบบมาสำหรับการใช้งานแลกเปลี่ยนความร้อนและคอนเดนเซอร์
การใช้งานทั่วไป:
- ชุดท่อเครื่องประหยัดความร้อน
- หม้อไอน้ำกู้คืนความร้อนทิ้ง
- เครื่องทำความร้อนป้อนน้ำล่วงหน้า
- เครื่องแลกเปลี่ยนความร้อนในอุตสาหกรรม
ช่วงขนาดมาตรฐาน
ขนาดของท่อครีบแบบ Double H-Type สามารถปรับแต่งได้ตามข้อกำหนดการออกแบบหม้อไอน้ำ
ขนาดท่อฐานทั่วไป
| พารามิเตอร์ |
ช่วงมาตรฐาน |
| เส้นผ่านศูนย์กลางภายนอก (OD) |
25.4 มม. – 63.5 มม. |
| ความหนาผนัง |
2.0 มม. – 6.0 มม. |
| ความยาวท่อ |
3000 มม. – 12000 มม. |
| ความสูงครีบ |
10 มม. – 30 มม. |
| ความหนาครีบ |
1.0 มม. – 2.5 มม. |
| ระยะห่างครีบ |
8 มม. – 20 มม. |
| ความกว้างครีบ |
20 มม. – 50 มม. |
ขนาดการผลิตทั่วไป
- 31.8 * 2.0 มม.
- 38.1 * 2.5 มม.
- 44.5 * 3.0 มม.
- 50.8 * 3.5 มม.
- 57.2 * 4.0 มม.
(มีขนาดที่กำหนดเองตามแบบของลูกค้าและความต้องการในการถ่ายเทความร้อน)
กระบวนการผลิต
กระบวนการผลิตท่อครีบแบบ Double H-Type ประกอบด้วย:
- การตรวจสอบท่อไร้ตะเข็บ ASTM A179
- การทำความสะอาดและเตรียมพื้นผิวท่อ
- การตัดครีบรูปตัว H อย่างแม่นยำ
- การเชื่อมด้วยความต้านทานอัตโนมัติหรือการเชื่อมครีบคุณภาพสูง
- การตรวจสอบขนาด
- การปรับสภาพพื้นผิวและการตรวจสอบคุณภาพขั้นสุดท้าย
กระบวนการเชื่อมช่วยให้มั่นใจได้ถึงการยึดติดที่แข็งแรงระหว่างครีบและท่อ ในขณะที่ยังคงรักษาการนำความร้อนที่ยอดเยี่ยม
องค์ประกอบทางเคมีของวัสดุ ASTM A179
| ธาตุ |
ปริมาณสูงสุด (%) |
| คาร์บอน (C) |
0.06 – 0.18 |
| แมงกานีส (Mn) |
0.27 – 0.63 |
| ฟอสฟอรัส (P) |
≤ 0.035 |
| กำมะถัน (S) |
≤ 0.035 |
ASTM A179 เป็นเหล็กกล้าคาร์บอนต่ำที่ปรับให้เหมาะสมสำหรับการใช้งานแลกเปลี่ยนความร้อน ให้ความสามารถในการขึ้นรูปที่ดีและความต้านทานการกัดกร่อนในสภาวะการทำงานของหม้อไอน้ำปกติ
คุณสมบัติทางกลของ ASTM A179
| คุณสมบัติ |
ข้อกำหนด |
| ความต้านแรงดึง |
≥ 325 MPa |
| ความแข็งแรงคราก |
≥ 180 MPa |
| การยืดตัว |
≥ 35% |
| ความแข็ง |
สูงสุด 72 HRB |
คุณสมบัติทางกลเหล่านี้ให้ความแข็งแรงเพียงพอสำหรับการทำงานอย่างต่อเนื่องภายใต้การขยายตัวทางความร้อน ความผันผวนของแรงดัน และรอบการให้ความร้อนซ้ำๆ
วิธีการตรวจสอบและทดสอบ
เพื่อให้มั่นใจในความน่าเชื่อถือและการปฏิบัติตามมาตรฐานแลกเปลี่ยนความร้อนสากล ท่อครีบแบบ Double H-Type จะผ่านการตรวจสอบคุณภาพอย่างครอบคลุม
1. การตรวจสอบวัตถุดิบ
- การตรวจสอบใบรับรองวัสดุ (MTC)
- การวิเคราะห์องค์ประกอบทางเคมี
- การทดสอบคุณสมบัติทางกล
2. การตรวจสอบท่อ
- การวัดเส้นผ่านศูนย์กลางภายนอก
- การวัดความหนาผนัง
- การตรวจสอบความตรง
- การตรวจสอบข้อบกพร่องพื้นผิว
3. การตรวจสอบคุณภาพการเชื่อม
- การตรวจสอบลักษณะการเชื่อมระหว่างครีบกับท่อ
- การยืนยันความแข็งแรงของการเชื่อม
- การตรวจสอบความแม่นยำของขนาด
4. การทดสอบแบบไม่ทำลาย (NDT)
วิธีการทดสอบที่มีอยู่ ได้แก่:
- การทดสอบกระแสไหลวน
- การทดสอบอัลตราโซนิก
- การทดสอบอนุภาคแม่เหล็ก (ถ้ามี)
- การทดสอบด้วยสารแทรกซึมของเหลว (ถ้าจำเป็น)
5. การทดสอบแรงดันไฮดรอลิก
ท่อ ASTM A179 จะถูกทดสอบด้วยไฮดรอลิกเพื่อยืนยันความต้านทานแรงดันและการรั่วซึม
6. การตรวจสอบขั้นสุดท้าย
การตรวจสอบขั้นสุดท้ายประกอบด้วย:
- การวัดระยะห่างครีบ
- การยืนยันความยาวท่อ
- การตรวจสอบคุณภาพพื้นผิว
- การตรวจสอบการบรรจุหีบห่อ
สามารถจัดเตรียมเอกสารการตรวจสอบได้ตามความต้องการของลูกค้า ได้แก่:
- ใบรับรองวัสดุ EN 10204 3.1
- รายงานการตรวจสอบ
- บันทึกการทดสอบ
- รายงานขนาด
ข้อดีเมื่อเทียบกับท่อครีบแบบดั้งเดิม
| คุณสมบัติ |
ท่อครีบแบบ Double H-Type |
ท่อครีบเกลียวทั่วไป |
| พื้นที่การถ่ายเทความร้อน |
สูง |
ปานกลาง |
| ความต้านทานฝุ่น |
ยอดเยี่ยม |
ปานกลาง |
| ความต้านทานการไหลของก๊าซ |
ต่ำกว่า |
สูงกว่า |
| ประสิทธิภาพการทำความสะอาด |
ง่าย |
ยากกว่า |
| เหมาะสำหรับก๊าซทิ้ง |
ยอดเยี่ยม |
จำกัด |
การใช้งานทั่วไป
ท่อครีบแบบ Double H-Type ที่ผลิตจาก ASTM A179 ถูกนำไปใช้อย่างแพร่หลายใน:
หม้อไอน้ำกู้คืนความร้อนทิ้ง
การกู้คืนพลังงานจากก๊าซไอเสียอุณหภูมิสูงเพื่อผลิตไอน้ำหรือน้ำร้อนสำหรับกระบวนการ
เครื่องประหยัดความร้อนในอุตสาหกรรม
การเพิ่มประสิทธิภาพหม้อไอน้ำโดยการอุ่นน้ำป้อนล่วงหน้าก่อนเข้าหม้อไอน้ำ
ระบบผลิตไฟฟ้า
การเพิ่มประสิทธิภาพการกู้คืนพลังงานในโรงไฟฟ้าพลังความร้อน
อุตสาหกรรมการผลิต
นำไปใช้ใน:
- โรงงานเหล็ก
- โรงงานปูนซีเมนต์
- โรงงานเคมี
- โรงงานปิโตรเคมี
- โรงงานผลิตพลังงานจากขยะ
ทำไมต้องเลือกท่อครีบแบบ Double H-Type ASTM A179 ของเรา?
- ผลิตตามมาตรฐาน ASTM A179 / ASME SA179
- การออกแบบที่เหมาะสมสำหรับการใช้งานกู้คืนความร้อนทิ้ง
- คุณภาพการเชื่อมครีบกับท่อสูง
- ความต้านทานต่อการอุดตันและการสะสมของฝุ่นที่ยอดเยี่ยม
- มีขนาดที่กำหนดเอง
- จัดเตรียมเอกสารการตรวจสอบที่สมบูรณ์
- เหมาะสำหรับการใช้งานในอุตสาหกรรมระยะยาว
ท่อครีบแบบ Double H-Type ของเรานำเสนอโซลูชันที่เชื่อถือได้สำหรับการปรับปรุงประสิทธิภาพหม้อไอน้ำและเพิ่มประสิทธิภาพการกู้คืนพลังงานจากแหล่งความร้อนทิ้งในอุตสาหกรรมให้สูงสุด
