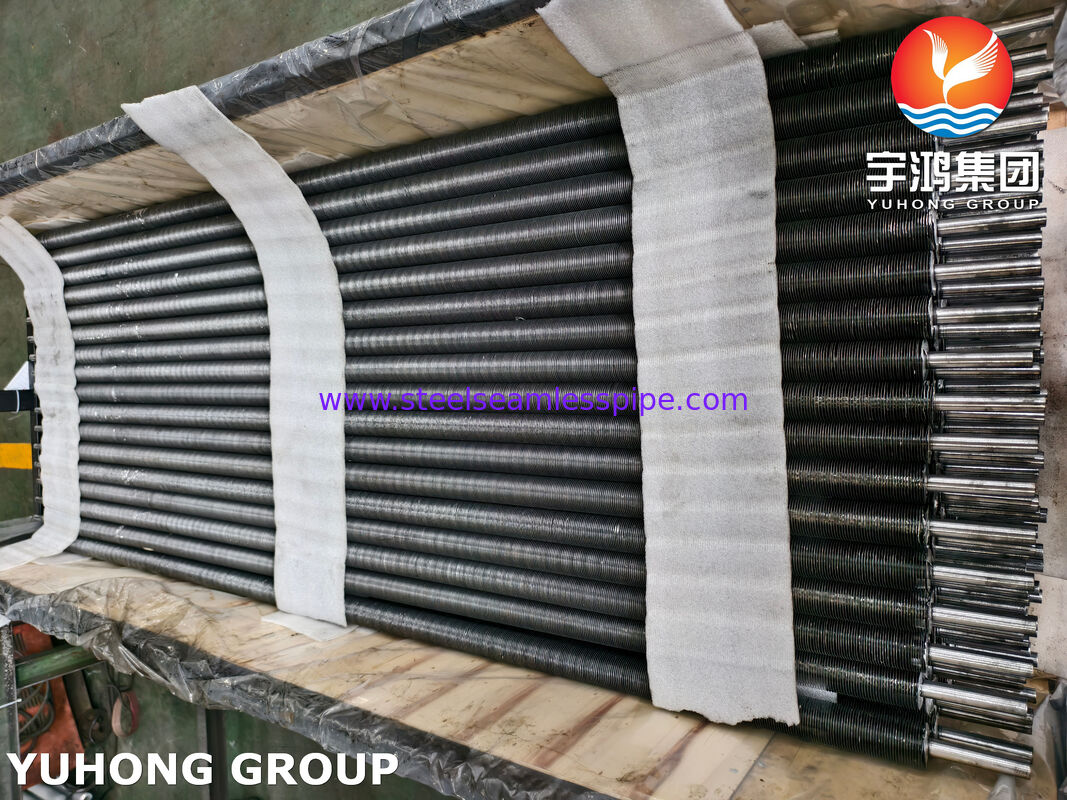

หลอดปีกที่ติดตั้งสําหรับเครื่องปรับความเย็นอากาศ (GOST 550-2020 + AL1060)
ภาพรวมสินค้า
หลอดปีกที่ติดตั้งสําหรับเครื่องปรับความเย็นอากาศเป็นส่วนประกอบการถ่ายทอดความร้อนที่มีประสิทธิภาพสูงระบบคอนเดนเซอร์เย็นด้วยอากาศ (ACC)และอุตสาหกรรมปรับปรุงขนาดใหญ่กสท. 550-2020 ท่อพื้นฐานสแตนเลสคาร์บอนรวมกับ AL1060 อลูมิเนียม, ท่อเหล่านี้ให้ความสามารถในการนําความร้อนที่ดีเยี่ยม, ความแข็งแรงทางกล, และความทนทานต่อการกัดกรองในระยะยาว.
โครงสร้างปีกที่ติดตั้งถูกผลิตโดยการแปรรูปช่องสับในพื้นผิวภายนอกของท่อเหล็กและการติดตั้งปีกอลูมิเนียมอย่างมั่นคงในช่องวิธี การ ติด ผูก แบบ กลไก นี้ สร้าง การ ติด ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก, รับประกันการถ่ายทอดความร้อนอย่างมีประสิทธิภาพ แม้จะอยู่ในสภาพสั่นแรงสูง, รถยนต์ความร้อน, และสภาพการทํางานภายนอก
ท่อปีกเหล่านี้ถูกนําไปใช้อย่างมากในโรงไฟฟ้า สถานที่ปิโตรเคมี หน่วยโรงชําระน้ํามัน โรงงานแปรรูปก๊าซธรรมชาติ และระบบปั่นควายอุตสาหกรรม, ที่มีความสามารถในการปฏิเสธความร้อนที่น่าเชื่อถือและอายุการใช้งานที่ยาวนานเป็นสิ่งสําคัญ
คุณสมบัติและข้อดีของสินค้า
1. ประสิทธิภาพทางความร้อนสูง
ปีกอัลลูมิเนียม AL1060 ให้ความสามารถในการนําความร้อนที่ดีเยี่ยม เพิ่มพื้นที่การถ่ายทอดความร้อนภายนอกขึ้นมากเมื่อเทียบกับท่อเปล่าพื้นที่ผิวที่ใหญ่ขึ้นเพิ่มประสิทธิภาพการถ่ายทอดความร้อนทางด้านอากาศ, ทําให้การออกแบบเครื่องปรับความหนาแน่น
2การเชื่อมโยงทางกลที่แข็งแกร่งระหว่างปีกและท่อ
กระบวนการผลิตปีกที่ติดตั้งสร้างการเชื่อมโยงทางกลที่แน่นระหว่างปีกอลูมิเนียมและท่อเหล็กและการดําเนินงานระยะยาว.
3ความทนทานต่อการกัดกร่อนภายนอกที่ดีเยี่ยม
ปีกอลูมิเนียมสร้างชั้นป้องกันออกไซด์โดยธรรมชาติ ให้ความทนทานต่อการกัดกรองในอากาศท่อเหล็ก GOST 550-2020 ให้ความสามารถในการรับความดันที่น่าเชื่อถือสําหรับการบริการคอนเดนเซอร์.
4เหมาะสําหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
หลอดปีกที่ติดตั้งเหมาะสําหรับเครื่องปรับความเย็นด้วยอากาศที่เผชิญกับ:
- อุณหภูมิแวดล้อมสูง
- ฝุ่นและบรรยากาศอุตสาหกรรม
- การสั่นสั่นต่อเนื่อง
- ความแตกต่างของอุณหภูมิ
กระบวนการผลิต
-
การเตรียมท่อพื้นฐาน
- ท่อเหล็กคาร์บอน GOST 550-2020 ถูกตรวจสอบและทําความสะอาดพื้นผิว
- ขนาดของท่อและคุณภาพพื้นผิวถูกตรวจสอบก่อนการปัดปลาย
-
การแปรรูปรูฟ
- ช่องสลัดแบบสลิปถูกแปรรูปอย่างแม่นยําบนผิวภายนอกของท่อ
- ความลึกและความสูงของช่องถูกควบคุมเพื่อให้แน่ใจว่าการใส่ปีกอลูมิเนียมถูกต้อง
-
อัลลูมิเนียม Fin Embedded
- AL1060 แผ่นอลูมิเนียมถูกม้วนเข้าไปในช่องใต้ความดันที่ควบคุม
- วัสดุท่อถูกขยายเป็นกลไกรอบรากปีกเพื่อบรรลุการผูกกันอย่างมั่นคง
-
การบํารุงรักษา
- การตรวจสอบมิติ
- การตรวจสอบคุณภาพพื้นที่
- การทดสอบความดันทางไฮดรอลิก
- การตรวจสอบคุณภาพสุดท้าย
รายละเอียดทั่วไป
| รายการ |
ระยะความละเอียด |
| วัสดุท่อพื้นฐาน |
GOST 550-2020 เหล็กคาร์บอน |
| วัสดุปีก |
AL1060 อลูมิเนียม |
| ประเภทหลอด |
หลอดเหล็กไร้สาย |
| ประเภทผลิต |
ท่อปีกผูกผูกกลไก L-foot ที่ฝัง / มีรู |
| กว้างนอกของท่อ |
25.4 มิลลิเมตร 76.2 มิลลิเมตร |
| ความหนาของผนังท่อ |
2.0 มิลลิเมตร ∙ 8.0 มิลลิเมตร |
| ความยาวของท่อ |
3,000 มิลลิเมตร ️ 18,000 มิลลิเมตร |
| ความสูงปีก |
8 มิลลิเมตร 20 มิลลิเมตร |
| ความหนาของปีก |
0.2 มิลลิเมตร ∙ 0.5 มิลลิเมตร |
| ปีกปีก |
2.0 มิลลิเมตร ∙ 5.0 มิลลิเมตร |
| อุณหภูมิการทํางานสูงสุด |
ถึงประมาณ 300 °C (ขึ้นอยู่กับสภาพการออกแบบ) |
ขนาดที่กําหนดตามความต้องการของลูกค้าและความต้องการการออกแบบตัวบด
การใช้งานทั่วไป
หลอดปีกที่ติดตั้ง ผลิตจากวัสดุ GOST 550-2020 + AL1060ใช้กันทั่วไปใน:
- เครื่องปรับความเย็นด้วยอากาศ (ACC)
- ระบบเครื่องปั่นหุ่น
- โรงงานผลิตพลังงาน
- อุปกรณ์เย็นกระบวนการปิโตรเคมี
- ระบบการฟื้นฟูความร้อนของโรงแปรรูป
- อุปกรณ์แปรรูปก๊าซธรรมชาติ
- ระบบทําความเย็นอุตสาหกรรม
- อุปกรณ์แลกเปลี่ยนความร้อนขนาดใหญ่
วิธีการตรวจสอบและทดสอบ
เพื่อให้แน่ใจว่ามีความน่าเชื่อถือและสอดคล้องกับความต้องการของเครื่องแลกเปลี่ยนความร้อนอุตสาหกรรม ท่อปีกที่ติดตั้งผ่านการตรวจสอบอย่างครบถ้วน
1การตรวจสอบวัสดุแท้
- การตรวจสอบใบรับรองวัสดุ (MTC)
- การวิเคราะห์องค์ประกอบทางเคมี
- การทดสอบคุณสมบัติกล
- การตรวจสอบมิติ
2การทดสอบหลอดฐาน
- การทดสอบ Ultrasonic (UT)
- การทดสอบกระแสไฟฟ้า (ECT)
- การทดสอบความดันทางไฮดรอลิก
- การตรวจพื้นที่ทางสายตา
3. การตรวจสอบคุณภาพของบอนด์
- การตรวจสอบการเชื่อมต่อปีกกับท่อ
- การวัดความสูงของปีกและความสูง
- การตรวจสอบความแข็งในการดึง
- การตรวจสอบความบกพร่องบนผิว
4การตรวจสอบสุดท้าย
- การวัดกว้างภายนอก
- การตรวจสอบความหนาของผนัง
- การตรวจสอบความเรียบของท่อ
- การตรวจสอบความยาว
- การตรวจสอบบรรจุ
สารประกอบเคมี
กสท. 550-2020 ท่อฐานเหล็กคาร์บอน (แบบปกติ)
| ธาตุ |
เนื้อหาเฉพาะ (%) |
| คาร์บอน (C) |
≤ 0.25 |
| ซิลิคอน (Si) |
0.17 037 |
| มังกานีส (Mn) |
0.35 080 |
| ฟอสฟอรัส (P) |
≤ 0.035 |
| ซัลฟ์เฟอร์ (S) |
≤ 0.035 |
| เหล็ก (Fe |
เงินเหลือ |
สารประกอบทางเคมีอาจแตกต่างกันไปตามเกรดเหล็ก GOST รายละเอียดที่กําหนดโดยลูกค้า
AL1060 วัสดุปีกอลูมิเนียม
| ธาตุ |
เนื้อหาเฉพาะ (%) |
| อลูมิเนียม (Al) |
≥9960 |
| ซิลิคอน (Si) |
≤ 0.25 |
| เหล็ก (Fe |
≤ 0.35 |
| ทองแดง (Cu) |
≤ 0.05 |
| มังกานีส (Mn) |
≤ 0.03 |
| แมกนีเซียม (Mg) |
≤ 0.03 |
| ซิงค์ (Zn) |
≤ 0.05 |
คุณสมบัติทางกล
กสท. 550-2020 ท่อเหล็ก (ทั่วไป)
| อสังหาริมทรัพย์ |
ความต้องการ |
| ความแข็งแรงในการดึง |
370 500 MPa |
| ความแข็งแรง |
≥ 215 MPa |
| ความยาว |
≥ 20% |
| ความแข็ง |
ตามความต้องการของเกรดที่ใช้ |
AL1060 วัสดุปีกอลูมิเนียม
| อสังหาริมทรัพย์ |
ค่าเฉพาะ |
| ความแข็งแรงในการดึง |
70 130 MPa |
| ความแข็งแรง |
20 ∼ 80 MPa |
| ความยาว |
≥ 20% |
| ความหนาแน่น |
2.70 กรัม/ซม. |
| ความสามารถในการนําความร้อน |
ประมาณ 230 W/m·K |
ทําไมต้องเลือกท่อปีกที่ติดในตัวเรา?
- ผลิตตามข้อกําหนดของอุตสาหกรรมแลกเปลี่ยนความร้อนระดับนานาชาติ
- ผลงานของท่อเหล็ก GOST 550-2020 ที่น่าเชื่อถือ
- ปีกอลูมิเนียม AL1060 ที่มีประสิทธิภาพสูง
- การเชื่อมโยงเครื่องจักรกลที่แข็งแรงจากปีกไปยังท่อ
- เหมาะสําหรับการใช้งานเครื่องปรับความหนาวด้วยอากาศขนาดใหญ่
- การตรวจสอบอย่างเข้มงวดตลอดการผลิต
- ขนาดที่กําหนดเองสําหรับผู้รับเหมา EPC และผู้ผลิตเครื่องแลกเปลี่ยนความร้อน OEM
