ท่อปีกต่ําสําหรับเครื่องปรับความหนา ราคาปีกต่ําจากเหล็กคาร์บอน ASTM A179
ภาพรวมสินค้า

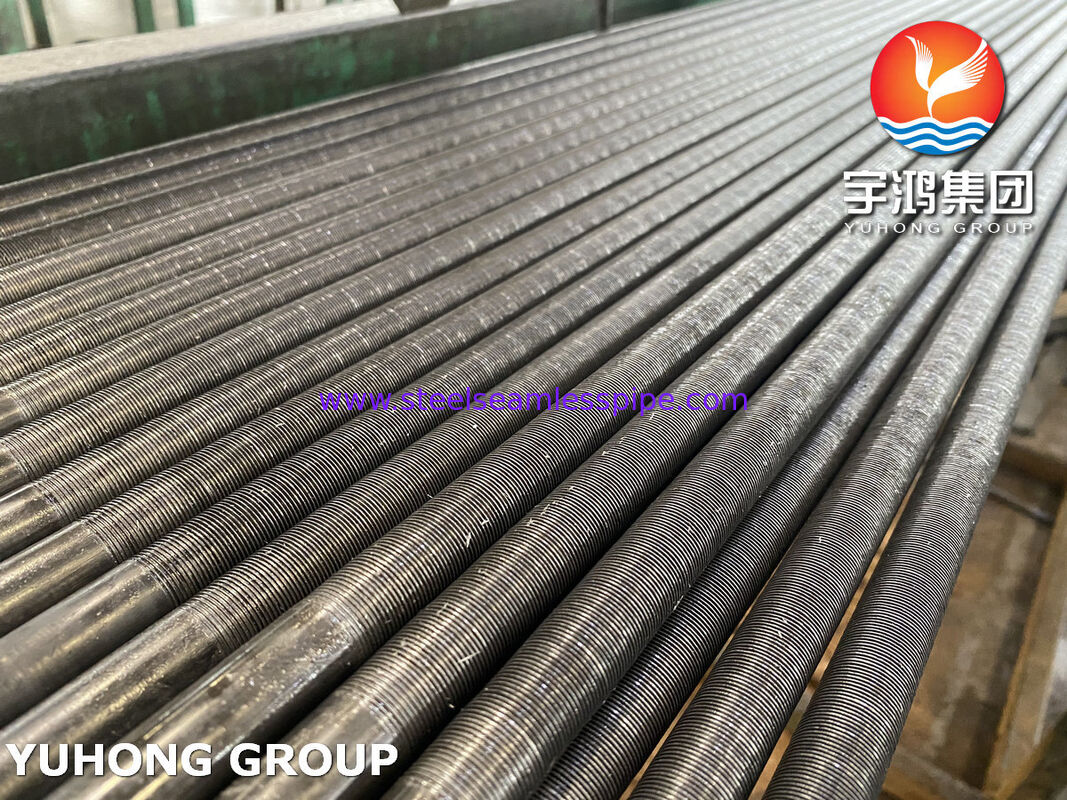

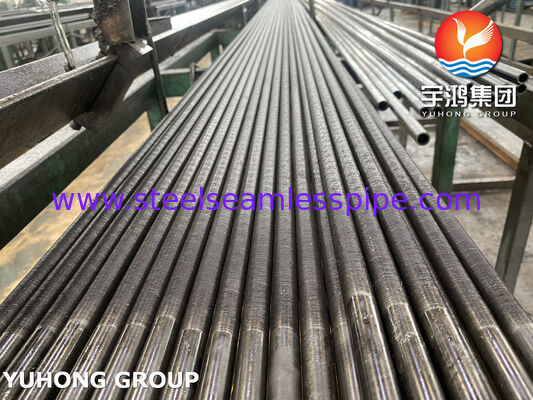

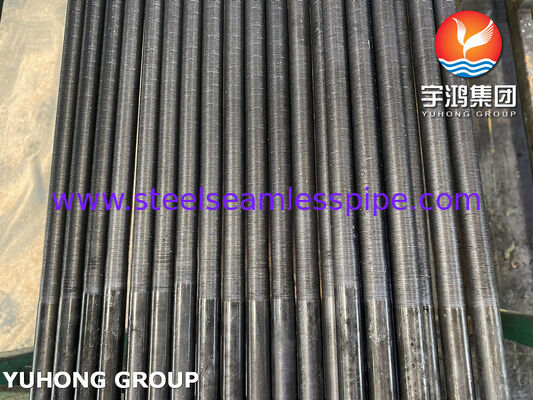

ASTM A179 หลอดปีกต่ําสําหรับเครื่องปรับความหนาเป็นหลอดถ่ายส่งความร้อนที่ออกแบบพิเศษ เพื่อเพิ่มประสิทธิภาพทางความร้อนในเครื่องประปาแบบเปลือกและหลอด, เครื่องระเหยและระบบแลกเปลี่ยนความร้อนขนาดเล็กอื่น ๆผลิตจากวัสดุคุณภาพสูงท่อเหล็กก๊าบคาร์บอนต่ําแบบดึงเย็นแบบไม่มีรอย ASTM A179ท่อเหล่านี้มีโครงสร้างปีกอินทิกรัลที่สร้างขึ้นบนพื้นผิวภายนอกของท่อขยายพื้นที่การถ่ายทอดความร้อนอย่างมาก โดยยังคงความแข็งแรงทางกลและความทนทานแรงกดที่ดี.
เปรียบเทียบกับท่อเรียบประเพณี ท่อปีกต่ําให้พื้นที่ผิวภายนอกใหญ่ขึ้น ความวุ่นวายของของเหลวดีขึ้นและการปรับปรุงความสามารถในการแลกเปลี่ยนความร้อนโดยไม่ต้องเพิ่มขนาดอุปกรณ์. พวกเขาถูกใช้อย่างแพร่หลายเครื่องประกอบความหนาว (steam condensers), เครื่องประกอบความหนาว (refrigeration condensers), เครื่องแลกเปลี่ยนความร้อนของโรงงานไฟฟ้า, ระบบ HVAC และอุปกรณ์ปรับปรุงความหนาวของกระบวนการอุตสาหกรรม.
ท่อปีกต่ํา ASTM A179 ของเราถูกผลิตภายใต้ขั้นตอนการควบคุมคุณภาพที่เข้มงวด เพื่อให้แน่ใจว่าความแม่นยําของมิติ การทํางานที่น่าเชื่อถือและอายุการใช้งานที่ยาวนานในการใช้งานการถ่ายทอดความร้อนที่ต้องการ.
คุณสมบัติการผลิตท่อปีกต่ํา ASTM A179
1การออกแบบลอยฟินแบบอินเทกรัล
ปีกถูกสร้างโดยกลไกโดยตรงจากผนังท่อหลัก สร้างพันธะโลหะที่แข็งแรงระหว่างท่อและปีกการ สร้าง แบบ แบบ นี้ ทํา ให้ ปลา ปีก ไม่ ผ่อนคลาย หรือ ไม่ ติดต่อ กัน ที่ พบ ใน การ ออกแบบ ปลา ปีก ที่ ติด อยู่ นอก.
ข้อดีหลัก ๆ ได้แก่
- พื้นที่พื้นผิวการถ่ายทอดความร้อนเพิ่มขึ้น
- การปรับปรุงประสิทธิภาพของเครื่องประปา
- ความทนทานต่อการสั่นสะเทือนและการหมุนเวียนของความร้อนที่ดีขึ้น
- การออกแบบเครื่องแลกเปลี่ยนความร้อนขนาดเล็ก
- ลดต้นทุนการดําเนินงานและการบํารุงรักษา
2. ASTM A179 ฐานท่อเหล็กคาร์บอน
ASTM A179 ระบุท่อเหล็กก๊าบคาร์บอนต่ําที่ถูกลากเย็นที่ไม่มีรอยต่อที่ใช้กันทั่วไปสําหรับเครื่องแลกเปลี่ยนความร้อนและเครื่อง condensers วัสดุนี้ให้:
- ความสามารถในการนําความร้อนที่ดี
- ความสามารถในการปั่นที่ดี
- คุณสมบัติทางกลที่มั่นคง
- ผลงานที่น่าเชื่อถือในสภาพอุณหภูมิและความดันปานกลาง
รายละเอียดทั่วไปของ ASTM A179 ท่อปีกต่ํา
| รายการ |
รายละเอียด |
| ประเภทสินค้า |
ท่อปีกต่ําแบบบูรณะ |
| วัสดุพื้นฐาน |
ASTM A179 / ASME SA179 เหล็กคาร์บอน |
| กระบวนการผลิต |
การดึงเย็นแบบไร้ผิว + การม้วนขีดแบบรวม |
| การใช้งาน |
เครื่องปรับความร้อน เครื่องแลกเปลี่ยนความร้อน เครื่องระเหย |
| ประเภทหลอด |
ไม่มีรอยต่อ |
| ประเภทปีก |
ปีกรวมความสูงต่ํา |
| สภาพผิว |
ผสมผสมผสม / ผสมผสมผสมผสมผสมผสมผสม |
| ความยาว |
ปกติ 3 ′′ 12 เมตร หรือตามความต้องการ |
| มาตรฐาน |
ขนาดความหนา |
ระยะขนาดทั่วไป
ท่อปีกต่ํา ASTM A179 สามารถผลิตได้ตามการออกแบบแลกเปลี่ยนความร้อนของลูกค้า
หลอดนอกช่วงกว้าง
- 12.7 มิลลิเมตร (1/2")
- 15.88 มิลลิเมตร (5/8")
- 19.05 มิลลิเมตร (3/4 ")
- 220.0 มิลลิเมตร
- 25.4 มม (1")
- 31.75 มิลลิเมตร (1-1/4")
ระยะความหนาของผนังท่อ
- 10.0 มิลลิเมตร
- 1.2 มิลลิเมตร
- 1.5 มิลลิเมตร
- 1.65 มิลลิเมตร
- 20.0 มิลลิเมตร
- 2.5 มิลลิเมตร
ปริมาตรปีกทั่วไป
| ปริมาตร |
ระยะปกติ |
| ความสูงปีก |
0.8 ละ 2.5 มิลลิเมตร |
| ความหนาแน่นของปีก |
16?? 40 ปีก/นิ้ว |
| ปีกปีก |
0.6 ละ 1.6 มิลลิเมตร |
| ความหนาของปีก |
0.15 ราคา 0.35 มม. |
| เพิ่มกว้างปีก |
ประมาณ 1.2 × 1.6 เท่าของ OD ท่อ |
ขนาดที่กําหนดเองมีให้เลือกตามความต้องการการออกแบบความร้อนของเครื่องประปา
องค์ประกอบทางเคมีของวัสดุ ASTM A179
ความต้องการทางเคมีทั่วไปตาม ASTM A179:
| ธาตุ |
องค์ประกอบ (%) |
| คาร์บอน (C) |
00.06 ละ 0.18 |
| มังกานีส (Mn) |
0.27 หมื่น63 |
| ฟอสฟอรัส (P) |
≤ 0.035 |
| ซัลฟ์เฟอร์ (S) |
≤ 0.035 |
เนื้อหาคาร์บอนต่ําที่ควบคุมให้ความยืดหยุ่นที่ดีและความสามารถในการสร้างเย็น ทําให้ ASTM A179 เหมาะสําหรับการผลิตปีกบูรณาการ
คุณสมบัติทางกลของ ASTM A179 ท่อปีกต่ํา
| อสังหาริมทรัพย์ |
ความต้องการ |
| ความแข็งแรงในการดึง |
≥ 325 MPa |
| ความแข็งแรง |
≥ 180 MPa |
| ความยาว |
≥ 35% |
คุณสมบัติทางกลทําให้ท่อทนได้:
- การขยายระหว่างการผลิตเครื่องแลกเปลี่ยนความร้อน
- ความเครียดทางความร้อนที่เกิดจากการเปลี่ยนแปลงอุณหภูมิ
- การทํางานภายในความดัน
- การจัดการกลระหว่างการติดตั้ง
วิธีการตรวจสอบและทดสอบ
เพื่อรับประกันความน่าเชื่อถือของผลิตภัณฑ์ ท่อปีกต่ํา ASTM A179 ผ่านการตรวจสอบและทดสอบอย่างครบถ้วน
1การวิเคราะห์ทางเคมี
การวิเคราะห์ชุดการผลิตแต่ละชุด โดยใช้:
- สเปคเตอร์เมตรการปล่อยแสง (OES)
- การตรวจสอบองค์ประกอบทางเคมี
วิธีการนี้จะรับประกันความสอดคล้องกับความต้องการของ ASTM A179
2การตรวจสอบมิติ
การตรวจสอบรวมถึง:
- การวัดกว้างภายนอก
- การวัดความหนาของผนัง
- การตรวจสอบความสูงปีก
- การวัดความสูงของปีก
- การตรวจสอบความยาวของท่อ
- การตรวจสอบความเรียบ
อุปกรณ์การวัดที่ทันสมัย รับประกันขนาดพื้นผิวการถ่ายทอดความร้อนที่แม่นยํา
3การทดสอบเครื่องจักรกล
การทดสอบทางเครื่องกลประกอบด้วย:
การทดสอบความยืด
ตรวจสอบ:
- ความแข็งแรงในการดึง
- ความแข็งแรง
- ความสามารถในการขยายยาว
การทดสอบความแข็ง
รับประกันสภาพของวัสดุที่เหมาะสม และความสม่ําเสมอในการผลิต
4การทดสอบไม่ทําลาย (NDT)
วิธีการทดสอบที่มีอยู่ประกอบด้วย:
การทดสอบกระแสไฟฟ้า (ECT)
สังเกต:
- ความบกพร่องบนผิว
- การแตก
- ความไม่ต่อเนื่องของวัตถุ
การทดสอบ Ultrasonic (UT)
เช็ค:
- ความบกพร่องภายใน
- ความเหมือนกันของความหนาของผนัง
การทดสอบแบบไฮโดรสแตต
ยืนยัน
- ความต้านทานความดัน
- ความสมบูรณ์แบบของท่อ
- การป้องกันการรั่วไหล
5การตรวจพื้นที่และการตรวจเห็น
ท่อแต่ละท่อจะถูกตรวจสอบว่า:
- การบิดเบือนของปีก
- รอยขีดข่วนบนผิว
- การออกซิเดชั่น
- ความบกพร่องทางการผลิต
- ความต้องการความสะอาด
การใช้งานของ ASTM A179 ท่อปีกต่ํา
ท่อคอนเดนเซเซอร์ปีกต่ํา ASTM A179 ใช้อย่างแพร่หลายใน:
เครื่องบดควาย
ใช้ใน:
- ระบบการผลิตพลังงาน
- อุปกรณ์ฟื้นฟูควายอุตสาหกรรม
- โรงงานแปรรูป
เครื่องปรับความเย็น
เหมาะสําหรับ:
- เครื่องเย็น
- ระบบเย็น HVAC
- อุปกรณ์เย็น
เครื่องแลกเปลี่ยนความร้อนแบบกระเป๋าและหลอด
ใช้สําหรับ:
- การแปรรูปทางเคมี
- ระบบปิโตรเคมี
- การใช้งานในการเย็นอุตสาหกรรม
อุปกรณ์ระเหยและอุปกรณ์โอนความร้อนกระบวนการ
ให้ประสิทธิภาพการถ่ายทอดความร้อนที่เพิ่มขึ้นในการออกแบบที่คอมแพคต์
ข้อดีของ ASTM A179 ท่อปีกต่ํา
- ความสามารถในการถ่ายทอดความร้อนที่สูงกว่าเมื่อเทียบกับท่อเรียบ
- ขนาดแลกเปลี่ยนที่ลดลงและการใช้วัสดุ
- ความสามารถในการนําความร้อนที่ดีจากท่อไปยังปีก
- ผลงานทางกลที่น่าเชื่อถือ
- เหมาะสําหรับการผลิตคอนเดนเซอร์ขนาดใหญ่
- การแก้ไขเหล็กคาร์บอนที่มีประหยัด
- ปรับปรุงการใช้งาน
ทําไมต้องเลือกท่อปีกต่ํา ASTM A179 ของเรา
เราผลิตท่อปีกต่ํา ด้วยการควบคุมอย่างเข้มงวด
- คุณภาพของวัตถุดิบ
- ขนาดของท่อ
- ความแม่นยําของเจอเมตรีปีก
- ปลายผิว
- คุณสมบัติทางกล
- ขั้นตอนการทดสอบที่ไม่ทําลายล้าง
ท่อปีกต่ํา ASTM A179 ของเราให้บริการเป็นทางออกในการถ่ายทอดความร้อนที่มีประสิทธิภาพและประหยัดสําหรับผู้ผลิตเครื่องปรับความร้อน ผู้รับเหมา EPC และผู้จําหน่ายเครื่องแลกเปลี่ยนความร้อนอุตสาหกรรมทั่วโลก
