ท่อปัดปัด A213 T9 ท่อฐาน CS ท่อปัดสําหรับเครื่องทําความร้อน

ท่อครีบแบบเชื่อมความถี่สูง (ท่อฐาน ASTM A213 T9 + สตั๊ดเหล็กกล้าคาร์บอน)

ค้นพบท่อครีบเชื่อมกระดุมความถี่สูงระดับพรีเมี่ยมที่ออกแบบมาเพื่อการถ่ายเทความร้อนที่เหนือกว่าในสภาพแวดล้อมที่มีอุณหภูมิสูงและแรงดันสูง ในฐานะผู้เชี่ยวชาญด้านการค้าต่างประเทศที่มีประสบการณ์มากกว่าทศวรรษในการจัดหาส่วนประกอบเครื่องแลกเปลี่ยนความร้อนให้กับลูกค้าทั่วโลกในอุตสาหกรรมปิโตรเคมี การผลิตไฟฟ้า และการกลั่น บริษัทของเรานำเสนอโซลูชันที่เชื่อถือได้และมีประสิทธิภาพสูงซึ่งปรับให้เหมาะกับความต้องการของโครงการของคุณ

ภาพรวมผลิตภัณฑ์: ท่อครีบแบบเชื่อมความถี่สูง

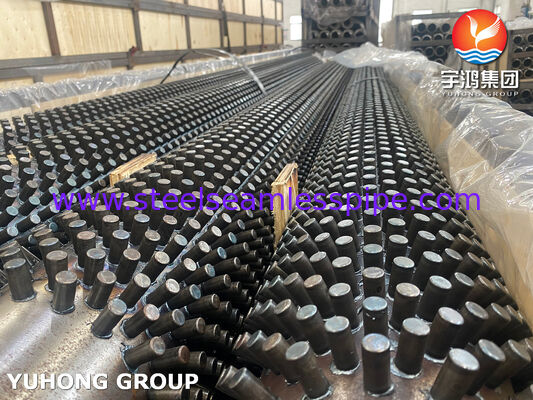

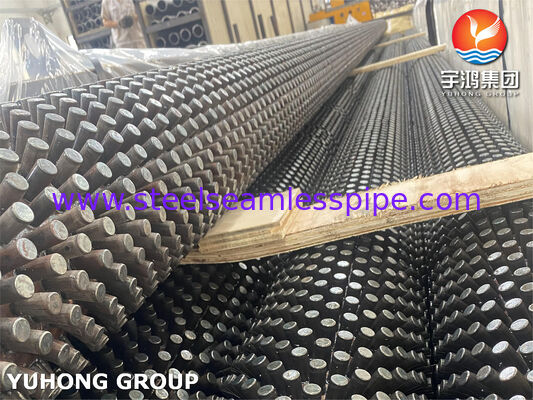

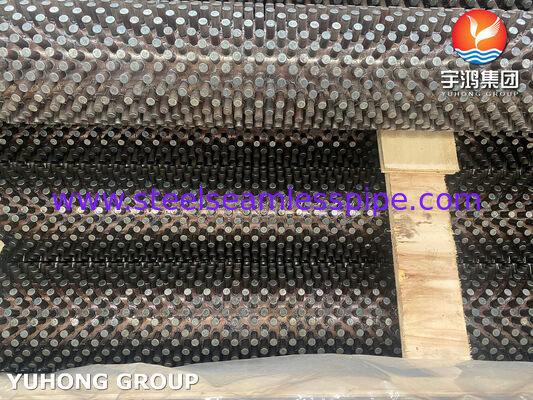

หลอดครีบแบบสตั๊ดหรือที่เรียกว่าหลอดหัวตะปูหรือหลอดครีบแบบพินมีแกนทรงกระบอก (หมุด) เชื่อมด้วยความต้านทานหรือความถี่สูงเชื่อมกับพื้นผิวด้านนอกของท่อฐาน การออกแบบนี้เพิ่มพื้นที่ผิวการถ่ายเทความร้อนอย่างมีนัยสำคัญ—โดยทั่วไปเป็น 2-3 เท่าของท่อเปลือย—ในขณะที่ยังคงความแข็งแรงเชิงกลที่ดีเยี่ยมและความต้านทานการเปรอะเปื้อน

ท่อฐาน ASTM A213 T9 ของเราพร้อมสตั๊ดเหล็กกล้าคาร์บอน (CS) ผสมผสานกันเป็นเลิศในการใช้งานที่อุณหภูมิสูง โลหะผสม T9 ให้ความต้านทานการคืบ ความต้านทานการเกิดออกซิเดชัน และความแข็งแรงที่อุณหภูมิสูงได้ดีเยี่ยม ในขณะที่สตั๊ดเหล็กกล้าคาร์บอนที่แข็งแกร่งช่วยเพิ่มการถ่ายเทความร้อนภายนอกในส่วนที่มีการพาความร้อน

ประโยชน์หลักโดยสรุป:

• พันธะโลหะที่แข็งแกร่งผ่านการเชื่อมด้วยความถี่สูงหรือการเชื่อมด้วยความต้านทาน
• ประสิทธิภาพที่ดีเยี่ยมในกระแสก๊าซที่มีฝุ่น กัดกร่อน หรือมีอุณหภูมิสูง
• ขนาดและรูปแบบสตั๊ดที่ปรับแต่งได้ (พิทช์สี่เหลี่ยม หกเหลี่ยม หรือเกลียว)

ข้อมูลจำเพาะของวัสดุผลิตภัณฑ์

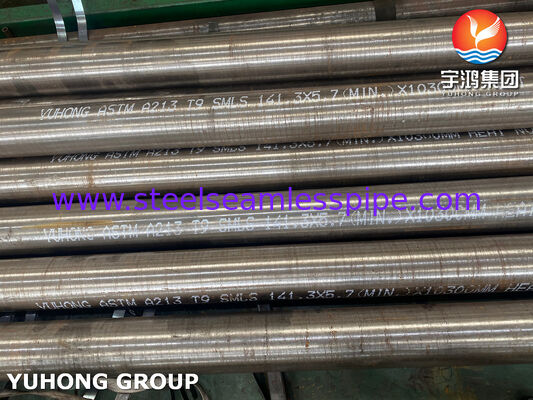

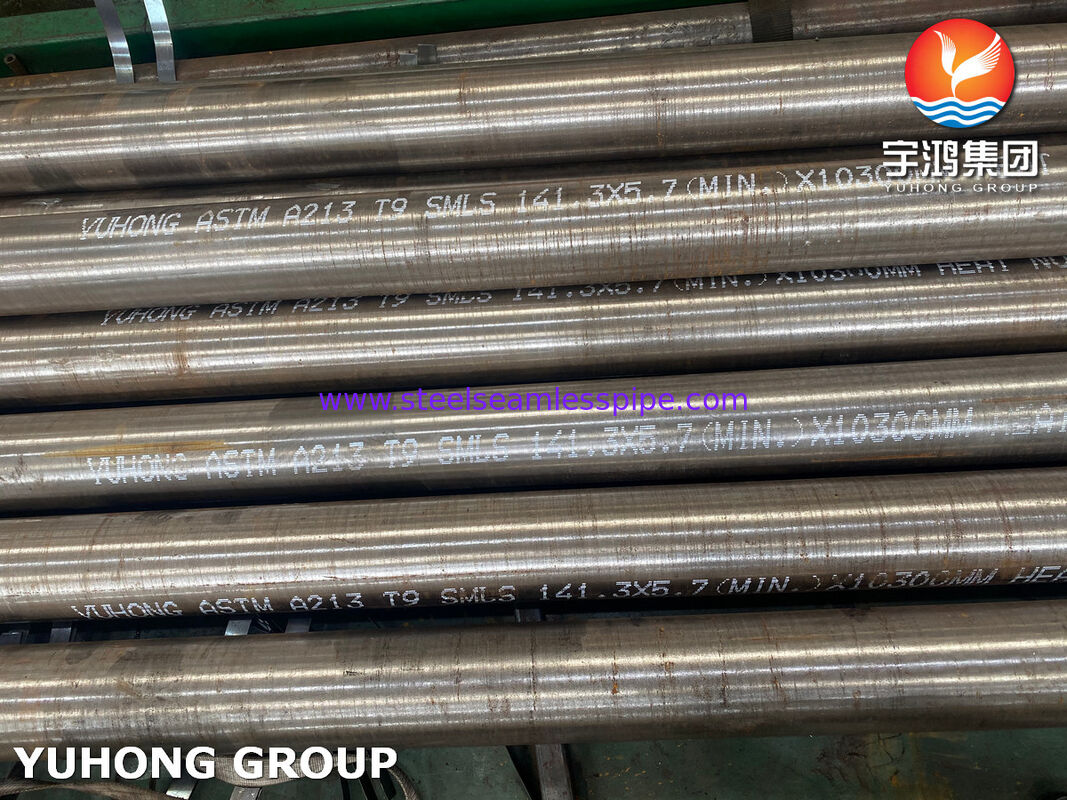

วัสดุท่อฐาน: ASTM A213 T9 ท่อเหล็กโลหะผสมเฟอริติกไม่มีรอยต่อ (9Cr-1Mo)

วัสดุสตัด (ครีบ): เหล็กกล้าคาร์บอน (CS) โดยทั่วไปเทียบเท่ากับเกรด Q235B หรือคาร์บอนต่ำเพื่อการเชื่อมที่ดีที่สุดและความคุ้มค่า

องค์ประกอบทางเคมี

ท่อฐาน ASTM A213 T9 (น้ำหนัก%):

สตัดเหล็กคาร์บอน (เกรดคาร์บอนต่ำทั่วไป เช่น เทียบเท่า Q235B):

• ค: ≤0.20%
• ล้าน: 0.30-0.70%
• ป: ≤0.045%
• ส: ≤0.045%
• ศรี: ≤0.30% (โดยประมาณ)

คุณสมบัติทางกลของ T9 ได้แก่ ความต้านทานแรงดึงขั้นต่ำ 415 MPa และความแข็งแรงของผลผลิต 205 MPa ทำให้เหมาะสำหรับอุณหภูมิที่สูงขึ้น

โครงสร้างและกระบวนการผลิต

ส่วนประกอบ:

• ท่อฐาน: ท่อเหล็กโลหะผสมไร้รอยต่อให้การกักเก็บแรงดันและความต้านทานการกัดกร่อน/ออกซิเดชัน
• สตั๊ด (ครีบ): หมุดทรงกระบอกหรือทรงกรวยแยกกันเชื่อมในแนวตั้งฉากหรือทำมุมกับพื้นผิวท่อ
• ข้อต่อการเชื่อม: การเชื่อมด้วยความต้านทานความถี่สูงจะสร้างพันธะทางโลหะวิทยาที่แข็งแกร่งและต่อเนื่อง โดยมีโซนที่ได้รับผลกระทบจากความร้อนน้อยที่สุด ทำให้มั่นใจได้ถึงความทนทานภายใต้การหมุนเวียนด้วยความร้อนและการสั่นสะเทือน

กระบวนการฝัง/เชื่อม: สตัดจะถูกเชื่อมโดยอัตโนมัติโดยใช้วิธีความถี่สูงหรือความต้านทานที่ระยะพิทช์ที่ควบคุม โดยทั่วไปการเจาะทะลุของรอยเชื่อมจะอยู่ที่ ≥1.5 มม. โดยมีความสูงของเม็ดบีดต่ำ (≤1 มม.) และไม่มีสะเก็ด กระบวนการนี้ช่วยให้มั่นใจได้ถึงการยึดติดที่แข็งแกร่งซึ่งเหมาะสำหรับการซ่อมบำรุงที่อุณหภูมิสูงถึง ~600°C (ขึ้นอยู่กับเกรด)

ขนาดและความคลาดเคลื่อน

ช่วงการผลิตทั่วไป (ขนาดที่กำหนดเองตามคำขอ):

ความรูปไข่ ความเยื้องศูนย์ และความคลาดเคลื่อนอื่นๆ เป็นไปตาม ASTM A213 และข้อกำหนดเฉพาะของลูกค้า การทดสอบอุทกสถิต (แรงดันการออกแบบ 1.5 เท่า) เป็นมาตรฐาน

ข้อดีด้านประสิทธิภาพ

• การถ่ายเทความร้อนที่เพิ่มขึ้น: เพิ่มพื้นที่ผิวและประสิทธิภาพเชิงความร้อน 2-3 เท่าเมื่อเทียบกับท่อเปลือย เหมาะสำหรับค่าสัมประสิทธิ์การถ่ายเทความร้อนด้านก๊าซต่ำ
• ความต้านทานการเปรอะเปื้อนและการกัดเซาะ: สตั๊ดแบบแยกต้านทานการสะสมของเถ้าและการปะทะของอนุภาคได้ดีกว่าครีบแบบต่อเนื่องในสภาพแวดล้อมที่เต็มไปด้วยฝุ่น
• ความทนทานต่ออุณหภูมิสูง: โลหะผสม T9 มีความต้านทานการคืบคลานและการเกิดออกซิเดชันได้ดีเยี่ยม รอยเชื่อมที่แข็งแกร่งทนทานต่อการหมุนเวียนด้วยความร้อน
• ความทนทานทางกล: ทนต่อแรงสั่นสะเทือนและแรงกดได้เหนือกว่า เหมาะสำหรับการใช้งานที่มีฝุ่นสูง เช่น หม้อต้ม CFB
• ความคุ้มทุน: ผสมผสานวัสดุพื้นฐานระดับพรีเมียมเข้ากับปุ่มสตั๊ด CS ที่ประหยัดเพื่อประสิทธิภาพ/มูลค่าที่เหมาะสมที่สุด

ฟิลด์แอปพลิเคชันโดยละเอียด

หลอดครีบแบบมีหมุดของเรามีการใช้กันอย่างแพร่หลายใน:

• ปิโตรเคมีและการกลั่น: เครื่องทำความร้อนในกระบวนการ เครื่องทำความร้อนแบบยิง และส่วนการพาความร้อนในรีฟอร์มเมอร์และแครกเกอร์
• การผลิตไฟฟ้า: เครื่องประหยัดหม้อไอน้ำ เครื่องทำความร้อนยิ่งยวด เครื่องอุ่นอากาศ และหม้อต้มนำความร้อนเหลือทิ้งกลับมาใช้ใหม่ โดยเฉพาะหน่วยที่ใช้ถ่านหิน/ชีวมวล หรือ CFB
• น้ำมันและก๊าซ: เครื่องแลกเปลี่ยนความร้อนในการดำเนินงานต้นน้ำ/ปลายน้ำ และแพลตฟอร์มนอกชายฝั่ง
• เตาเผาขยะและพลังงานขยะ: ส่วนเตาเผาส่วนบนรองรับก๊าซไอเสียที่มีกำมะถันสูงหรือมีฝุ่น
• กระบวนการทางเคมี: เครื่องปฏิกรณ์อุณหภูมิสูงและระบบการนำความร้อนกลับมาใช้ใหม่
• อื่นๆ: เตาเผาปูนซีเมนต์ เตาหลอมแก้ว และหม้อต้มน้ำทางทะเล

ทำไมถึงเลือกพวกเรา? ข้อดีและประสบการณ์ของเรา

ด้วยความเชี่ยวชาญหลายปีในการส่งออกท่อครีบไปยังลูกค้าทั่วเอเชีย ยุโรป ตะวันออกกลาง และอเมริกา เรามีความโดดเด่นในด้าน:

• การควบคุมคุณภาพอย่างเข้มงวด: การตรวจสอบย้อนกลับของวัสดุอย่างเต็มรูปแบบ (ใบรับรอง EN 10204 3.1) การตรวจสอบขนาด และการทดสอบการเชื่อม
• ความเชี่ยวชาญในการปรับแต่ง: การผลิตที่ยืดหยุ่นสำหรับรูปแบบสตั๊ด ความยาว และการผสมผสานวัสดุที่เฉพาะเจาะจง
• ระยะเวลารอคอยสินค้าและราคาที่แข่งขันได้: การผลิตที่มีประสิทธิภาพและโลจิสติกส์ระดับโลกช่วยให้มั่นใจได้ถึงการจัดส่งที่เชื่อถือได้
• การสนับสนุนทางเทคนิค: ทีมงานของเราให้บริการการคำนวณการถ่ายเทความร้อน คำแนะนำวัสดุ และบริการหลังการขาย
• ประวัติที่พิสูจน์แล้ว: โครงการที่ประสบความสำเร็จในโรงกลั่นน้ำมันและโรงไฟฟ้ารายใหญ่ โดยมีคำสั่งซื้อซ้ำซึ่งเน้นย้ำถึงความน่าเชื่อถือของผลิตภัณฑ์และความมุ่งมั่นของเราต่อความพึงพอใจของลูกค้า
