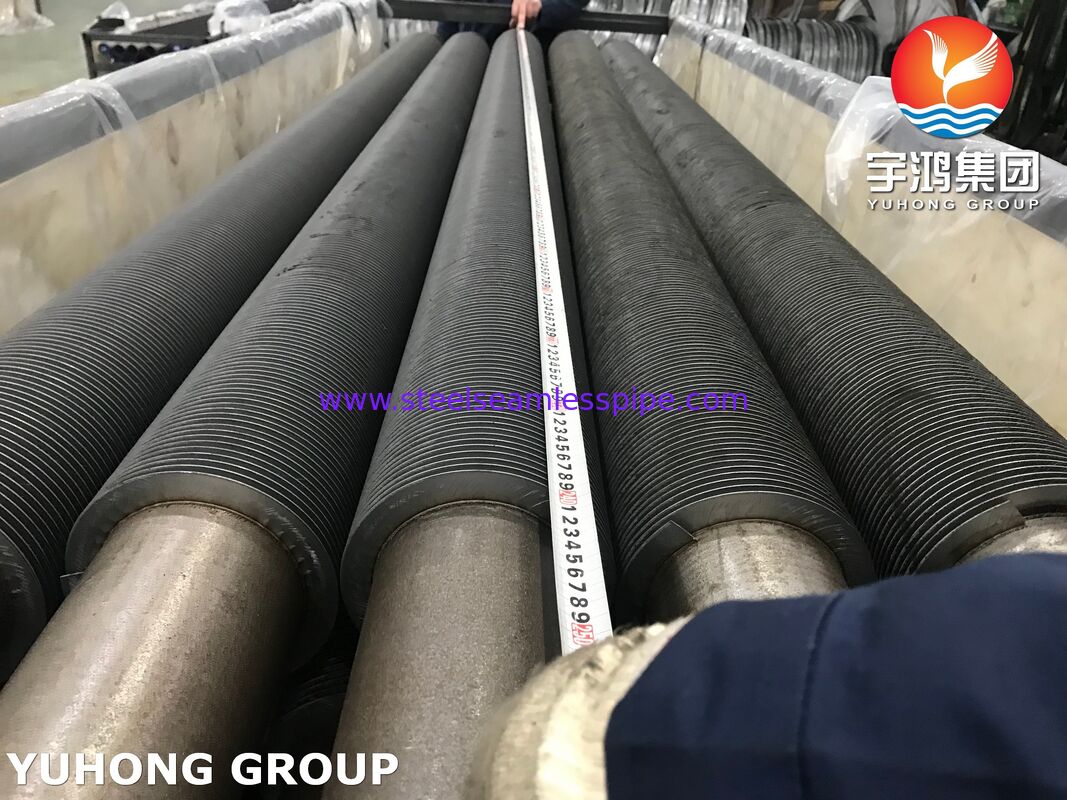

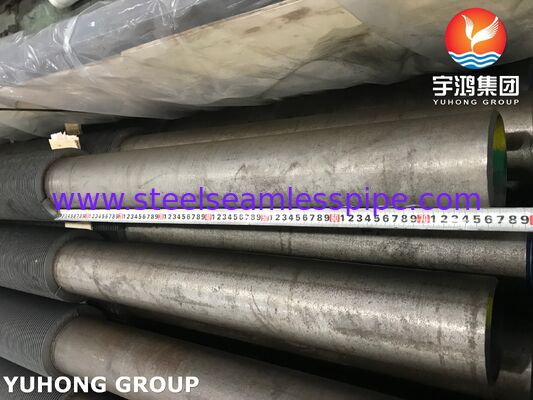

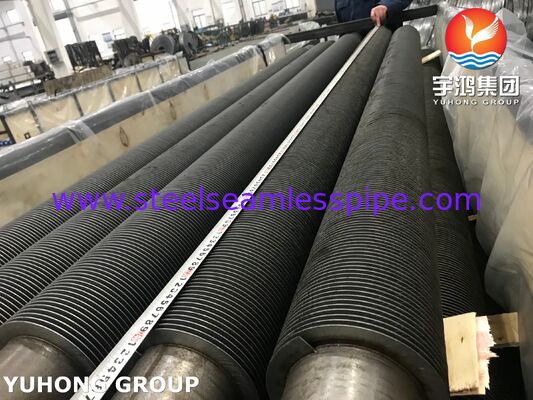

หลอดปั่นความถี่สูงสําหรับเครื่องทําความร้อนสูง ASTM A213

ASTM A213 T9 หลอดปั่นความถี่สูงสําหรับเครื่องทําความร้อนสูงเป็นส่วนประกอบการถ่ายทอดความร้อนที่มีความร้อนสูง ที่ถูกออกแบบมาสําหรับเครื่องปั่นที่ต้องการ, การผลิตพลังงาน, การฟื้นฟูความร้อนที่เสีย, และการใช้งานในการทําความร้อนในอุตสาหกรรมโลหะเหล็กสแตนเลส ASTM A213 T9เป็นท่อฐาน ขณะที่ปีกถูกเชื่อมต่อต่อเนื่องกับพื้นผิวท่อโดยใช้กระบวนการเชื่อมต่อความต้านทานไฟฟ้าความถี่สูง

T9 คือเหล็กเหล็กเหล็กเหล็กโครมโมลิบเดนพัฒนาเพื่อการใช้งานในอุณหภูมิสูงและความมั่นคงทางอุณหภูมิทําให้มันเหมาะสําหรับส่วนของเครื่องอบอุ่นที่เผชิญกับก๊าซเผาไหม้ร้อน.

โครงสร้างปีกสวมความถี่สูง เพิ่มพื้นที่การถ่ายส่งความร้อนภายนอกขึ้นมาก เมื่อเทียบกับท่อเปล่านี่ทําให้เครื่องทําความร้อนสูงสามารถบรรลุการถ่ายทอดความร้อนทางด้านก๊าซได้อย่างมีประสิทธิภาพ ในขณะที่ยังคงมีพื้นผิวการถ่ายทอดความร้อนที่คอมแพคต์.

สําหรับการใช้งาน superheater ท่อเหล่านี้สามารถผลิตตามที่ลูกค้าต้องการกว้างของท่อ ความหนาผนัง ความสูงของปีก ความหนาของปีก ระยะของปีก ความยาวของท่อ การตั้งปีก และความต้องการของวัสดุ.

• วัสดุท่อพื้นฐาน:ขนาดความหนา
• การผลิต:การปั่นปีกความถี่สูง
• การใช้งาน:เครื่องทําความร้อนสูงและอุปกรณ์ฟื้นฟูความร้อนอุณหภูมิสูง
• ความสามารถในอุณหภูมิสูง:เหมาะสําหรับการใช้งานในอุณหภูมิสูง
• เครื่องติดปีก:การเชื่อมต่อต่อเนื่องด้วยความถี่สูง
• ประสิทธิภาพการถ่ายทอดความร้อน:พื้นผิวภายนอกที่เพิ่มขึ้นเมื่อเทียบกับท่อเปล่า
• ความสมบูรณ์แบบทางกล:การติดต่อปีกกับท่ออย่างแข็งแรงและต่อเนื่อง
• การปรับแต่ง:ขนาดท่อและปีกสามารถผลิตตามภาพวาดหรือรายละเอียดทางเทคนิค
• การตรวจสอบ:การทดสอบมิติ, การทดสอบภาพ, ความสมบูรณ์แบบของสอย, การทดสอบทางกลและทางไฮโดรสแตติก ตามที่เหมาะสม

เครื่องทําความร้อนสูงส่งความร้อนจากก๊าซควันที่มีอุณหภูมิสูงไปยังควันที่อิ่มอิ่มหรืออบอุ่นบางส่วน ผลิตควันที่อบอุ่นสูงขึ้นสําหรับการใช้ในทัรบินหรือกระบวนการด้านล่าง

พื้นผิวการถ่ายทอดความร้อนต้องทนต่อ:

• อุณหภูมิแก๊สสูง
• อุณหภูมิที่สูงขึ้นของหลอดโลหะ
• รอบร้อน
• บรรยากาศการเผาไหม้ที่มีสารออกซิเดน
• การเผชิญหน้ากับความดันและอุณหภูมิระยะยาว

ASTM A213 T9มีข้อดีในสภาพแวดล้อมนี้ เพราะสับสนของโครเมียมและโมลิบเดนูม ให้ผลงานในอุณหภูมิที่สูงขึ้นดีกว่าท่อเหล็กคาร์บอนทั่วไป

รายการปีกปั่นความถี่สูงเพิ่มประสิทธิภาพการถ่ายทอดความร้อนมากขึ้นโดยการขยายพื้นที่พื้นผิวด้านก๊าซ

ASTM A213 T9 ท่อ HFW ปีกเหมาะสําหรับ:

นี่คือการใช้หลักสําหรับผลิตภัณฑ์นี้ ท่อปีก T9 สามารถใช้ได้ในส่วนของเครื่องอบอุ่นแบบแบบ convection ที่ก๊าซควันร้อนส่งความร้อนไปสู่ควัน

พวกมันสามารถนําไปใช้ในพื้นผิวการถ่ายทอดความร้อนในเครื่องปั่นความดันสูงและอุณหภูมิสูง ที่ใช้ในโรงไฟฟ้า

ท่อปีก T9 สามารถใช้ได้เมื่อก๊าซสูบอากาศอุณหภูมิสูงถูกนํากลับมาเพื่อผลิตหรืออากาศร้อน

พวกเขาสามารถพิจารณาสําหรับส่วนการถ่ายทอดความร้อนอุณหภูมิสูงที่ถูกเลือกเครื่องผลิตควายฟื้นฟูความร้อน, ปฏิบัติตามอุณหภูมิ, ความดัน, โลหะ, และความต้องการการปั่นของผู้ออกแบบ HRSG

อุตสาหกรรมกระบวนการที่ต้องการการผลิตควายอุณหภูมิสูง สามารถใช้ท่อที่มีปีกจากเหล็กสกัดในส่วนที่เหมาะสมของเครื่องอบอุ่นและส่วนการฟื้นฟูความร้อน

ขนาดสุดท้ายควรถูกกําหนดโดยตลอดโดยการออกแบบของหม้อต้มหรือแลกเปลี่ยนความร้อน ระยะที่ต่อไปนี้เป็นความเป็นไปได้ในการผลิตทั่วไปและไม่ใช่ข้อจํากัดของสินค้า

สําหรับโครงการอุตสาหกรรมขนาดใหญ่กว้างท่อพิเศษ ความหนาผนัง ขนาดปีกและความยาวสามารถผลิตตามภาพวาดของลูกค้าและรายละเอียดโครงการ.

การตั้งค่าทั่วไปอาจประกอบด้วย:

ASTM A213 ท่อ T9 + ปีกคาร์บอน/สแตนเลียม + การติดตั้ง HFW ต่อเนื่อง

วัสดุปีกควรเลือกตามอุณหภูมิของก๊าซควัน สภาพแวดล้อมการกัดกร่อน ความต้องการการขยายความร้อน ขั้นตอนการปั่น และรายละเอียดของผู้ซื้อ.

ค่านิยมดังต่อไปนี้แสดงความต้องการทางเคมีทั่วไปASTM A213 T9การใช้ฉบับที่เกี่ยวข้องของมาตรฐานและรายละเอียดการซื้อกลางสําหรับการยอมรับสุดท้าย

รายการระบบสับสนอง Cr-Moโครเมียมมีส่วนร่วมในการต่อต้านการออกซิเดน ขณะที่โมลิบเดนียมเพิ่มความแข็งแรงและความทนทานต่อการบิดที่อุณหภูมิสูง

หมายเหตุ:สารประกอบทางเคมีควรตรวจสอบกับการออกแบบ ASTM A213/ASME SA213 ที่ถูกต้องตามที่ระบุในคําสั่งซื้อ

ขั้นต่ําความต้องการเครื่องจักรแบบ ASTM A213 T9 ได้แก่

คุณสมบัติทางกลโดยปกติจะถูกตรวจสอบโดยใช้ใบรับรองการทดสอบวัสดุและวิธีการทดสอบทางกลที่ใช้

สําหรับการจัดซื้อจัดจ้างจริงรายละเอียดของ ASTM/ASME และรายละเอียดโครงการล่าสุดที่มีอํานาจมากกว่าค่าทั่วไปที่แสดงไว้ข้างบน

ปีกติดต่อต่อเนื่องกับท่อ T9 โดยใช้การควบคุมกระบวนการผสมผสานความต้านทานความถี่สูง.

ระหว่างการผลิต:

1. ท่อ T9 ได้เตรียมและตรวจสอบ
2. สายปีกวางไว้ตรงกับท่อ
3. กระแสไฟฟ้าความถี่สูง สร้างความร้อนในพื้นที่ที่สัมผัส
4. การกดดันถูกนํามาใช้เพื่อสร้างพันธะโลหะต่อเนื่อง
5. ท่อปัดปั่นถูกเย็นและตรงตามความต้องการ
6. ท่อเสร็จผ่านการตรวจสอบมิติและคุณภาพการเชื่อม
7. ท่อถูกตัดเป็นความยาวที่ต้องการ และเตรียมพร้อมสําหรับการส่ง

ไม่เหมือนกับปีกที่ติดตั้งด้วยกลไก ปีก HFW ที่ผลิตอย่างถูกต้องการติดตั้งต่อเนื่องตามหน้าผากปีก-ท่อ, ซึ่งสําคัญสําหรับการนําไฟฟ้าและความน่าเชื่อถือในการใช้งานระยะยาว

การควบคุมคุณภาพควรครอบคลุมทั้งท่อฐาน ASTM A213 T9และเครื่องติดปีกปั่นความถี่สูง.

สามารถใช้วิเคราะห์ทางเคมีที่เหมาะสมอย่างอื่นหรือแบบสเปคตรเมตร เพื่อตรวจสอบประกอบของเหล็กสกัด T9 ได้

การทดสอบความยืดหยุ่นตรวจสอบความแข็งแรงในการยืดหยุ่นที่ต้องการ ความแข็งแรงในการผลิต และความยืดหยุ่นของวัสดุท่อฐาน

การทดสอบความแข็งแรงสามารถดําเนินการเพื่อตรวจสอบสภาพของวัสดุและความสอดคล้องการผลิตเมื่อต้องการโดยรายละเอียดที่ใช้ได้

การทดสอบความดันแบบไฮโดรสตติกสามารถดําเนินการบนหลอดพื้นฐานหรือชุดเสร็จตามมาตรฐาน ASTM/ASME และความต้องการของผู้ซื้อที่ใช้ได้

การตรวจสอบมิติทั่วไปประกอบด้วย:

• กว้างนอกของท่อ
• ความหนาของผนัง
• ความยาวของท่อ

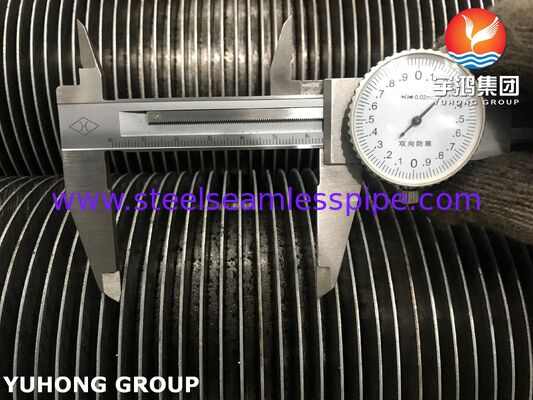

• ความสูงของปีก
• ความหนาของปีก
• ปีกปะทะ
• ความกว้างของปีก
• ความเรียบโดยรวม
• การสอดคล้องปีก

พื้นผิวของท่อและปีกจะถูกตรวจสอบด้วยสายตาเพื่อ:

• การแตก
• การออกซิเดนเกิน
• ความเสียหายบนพื้นผิว
• การติดปีกไม่ดี
• กณิตศาสตร์ปีกที่ไม่ปกติ
• ความผิดปกติในการปั่น

การประเมินความเหมาะสมของ HFW ตามความต้องการคุณภาพของผู้ซื้อหรือวิธีการตรวจสอบอื่น ๆ ที่ใช้ได้สามารถกําหนดสําหรับคุณสมบัติและการควบคุมการผลิต.

เมื่อต้องการโดยรายละเอียดโครงการ, วิธี NDE ที่ใช้ได้สามารถรวมถึง:

• การทดสอบ Ultrasonic
• การทดสอบกระแส Eddy
• การทดสอบสารเจาะสี
• การตรวจเชิงรังสี

วิธีการ NDE ที่แม่นยําควรถูกเลือกขึ้นอยู่กับรายละเอียดของท่อ, รหัสการออกแบบ, เงื่อนไขการบริการ และแผนการตรวจสอบของผู้ซื้อ.

สแตนเลส T9 Cr-Mo ได้ถูกออกแบบมาเพื่อใช้ในเครื่องปั่นและเครื่องแลกเปลี่ยนความร้อนที่มีความร้อนสูง

ปีกให้พื้นผิวด้านก๊าซมากกว่าท่อเปล่าขนาดเดียวกัน

การติดตั้ง HFW อย่างต่อเนื่องให้เส้นทางการถ่ายทอดความร้อนตรงระหว่างท่อและปีก

ความหนาแน่นของพื้นผิวที่สูงขึ้นสามารถช่วยให้วิศวกรบรรลุภาระการถ่ายทอดความร้อนที่ต้องการภายในส่วนถ่ายทอดความร้อนที่เล็กกว่า

การผสมผสานของเหล็กสแตนเลส T9 และการก่อสร้างปีกปัดทําให้ผลิตภัณฑ์เหมาะสมสําหรับการใช้งานที่ระดับความร้อนสูงและการฟื้นฟูความร้อน

แต่ละชุดการผลิตสามารถนํามาพร้อมกับเอกสารคุณภาพที่เหมาะสม เช่น

• ใบรับรองการทดสอบวัสดุ (MTC)
• รายงานการประกอบเคมี
• ผลการทดสอบกล
• รายงานการตรวจขนาด
• ผลการทดสอบแบบไฮโดรสแตติก (ถ้ามี)
• รายงาน NDE
• บันทึกการตรวจสอบปั่นปีก
• เอกสารการติดตามความร้อน/ชุด
• ใบรับรองความเหมาะสม

ความต้องการการตรวจสอบสามารถปรับปรุงตามASME, ASTM, EN, API, รายละเอียดโครงการ หรือแผนการตรวจสอบและการทดสอบที่ผู้ซื้ออนุมัติ.

ท่อปลายปีกปกติจะคุ้มกันจากการเสียหายทางกลระหว่างการขนส่ง ขึ้นอยู่กับความยาวของท่อและความต้องการของลูกค้า

• กล่องกระปุก
• หมวกป้องกันปลาย
• ผนังกันความชื้น
• กรอบเหล็กหรือไม้
• แท็กระบุตัวอย่างที่ระบุได้ชัดเจน
• ตราการติดตามความร้อน/ชุด

สําหรับการส่งระหว่างประเทศ การบรรจุของควรเลือกตามความยาวของท่อ, น้ําหนัก, จุดหมาย, วิธีการจัดการ, และความต้องการของลูกค้า.

ASTM A213 T9 หลอดปั่นความถี่สูงเป็นส่วนประกอบการถ่ายทอดความร้อนที่ออกแบบมาสําหรับเครื่องปั่นอุณหภูมิสูง และการนําความร้อนกลับมาใช้งานท่อพื้นฐานจากเหล็กสแตนเลส Cr-Mo T9ด้วยปีกผสมต่อเนื่องความถี่สูง, ส่งผลงานของวัสดุที่สูงขึ้นและเพิ่มพื้นที่การถ่ายทอดความร้อนด้านก๊าซ

พวกมันเหมาะสําหรับเครื่องทําความร้อนสูง, เครื่องทําความร้อนใหม่, เครื่องทําความร้อนแรง, เครื่องทําความร้อนเสีย, เครื่องทําความร้อนสูง (HRSG) และระบบทําความร้อนอุตสาหกรรมที่คัดเลือก.

สําหรับผู้ผลิตเครื่องทําความร้อนสูงหรือผู้รับเหมา EPC ปริมาตรการซื้อที่สําคัญที่สุดคือT9 รายละเอียดของท่อ, OD ของท่อและความหนาของผนัง, วัสดุของปีก, ความสูงของปีก, ความหนาของปีก, ความยาวของปีก, คุณภาพการติดตั้งปีก, อุณหภูมิการออกแบบ, ความดันการออกแบบและความต้องการการตรวจสอบที่ใช้.
