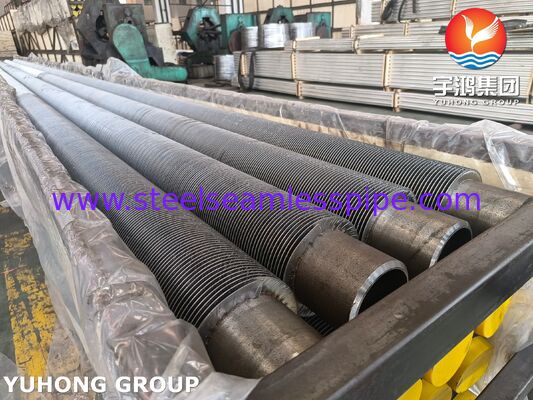

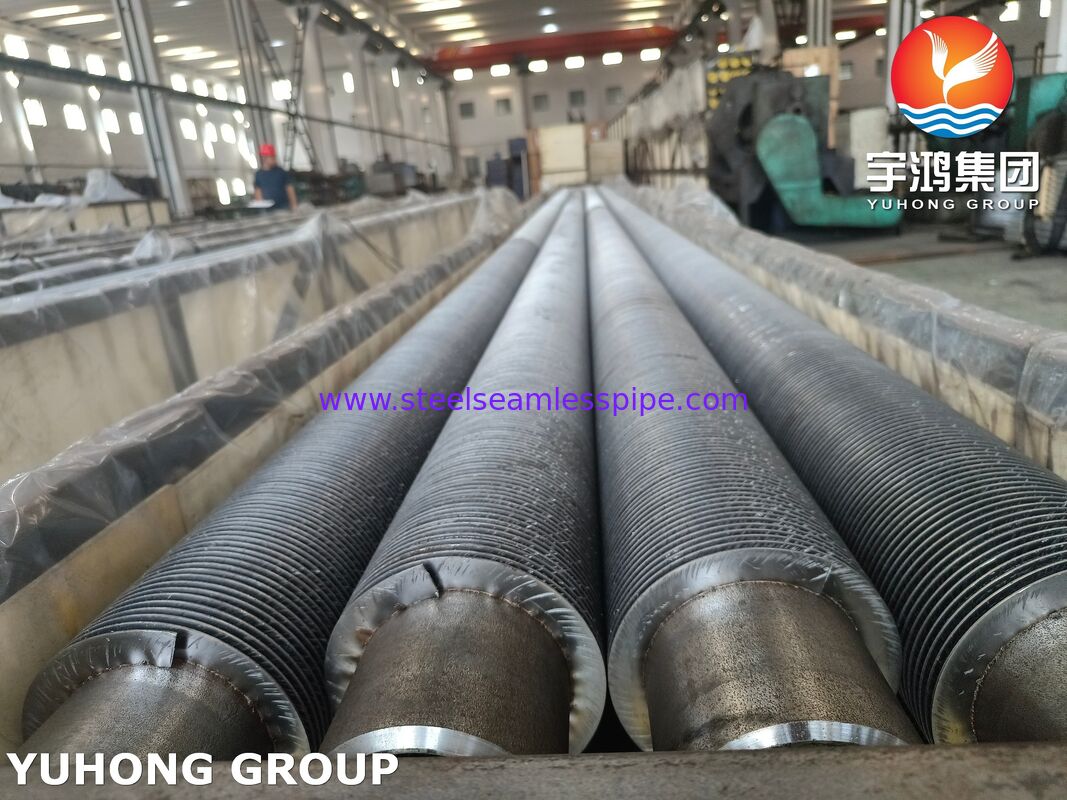

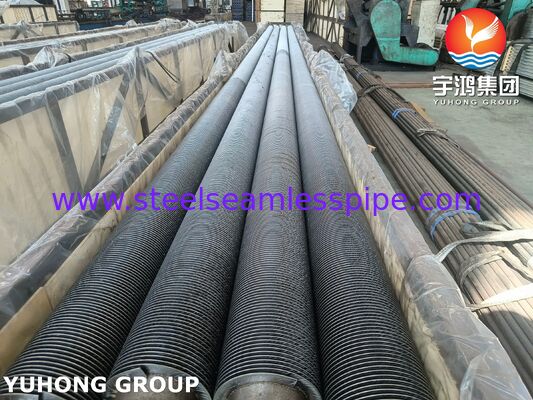

ASTM A335 P22 HFW ท่อครีบสำหรับนักเศรษฐศาสตร์

ASTM A335 P22 หลอดปัดปีกความถี่สูงเป็นท่อถ่ายทอดความร้อนที่ออกแบบสําหรับเครื่องประหยัดอุณหภูมิสูง, ส่วนการฟื้นฟูความร้อนของหม้อต้ม, ระบบ HRSG, และอุปกรณ์ฟื้นฟูความร้อนจากอุตสาหกรรมท่อเหล็กสแตนเลส P22และปีกผสมต่อเนื่องท่อเหล่านี้ให้พื้นผิวการถ่ายทอดความร้อนภายนอกที่ใหญ่กว่าท่อธรรมดาโดยยังคงผลงานทางกลและความร้อนที่น่าเชื่อถือได้ในสภาพการทํางานที่ต้องการ.

ASTM A335 P22 เป็นสแตนเลสโครเมียม-โมลิบเดนัมที่มีประมาณ2.25% โครเมียม และ 1% โมลิบเดนความแข็งแรงในอุณหภูมิสูงและความต้านทานต่อความละลายทางความร้อน ทําให้มันเหมาะสําหรับการใช้งานในเครื่องปั่นและการฟื้นฟูความร้อนที่ท่อเหล็กก๊าบอนแบบปกติอาจไม่สามารถให้ความสามารถในอุณหภูมิที่เพียงพอ.

กระบวนการปั่นความถี่สูงสร้างความเชื่อมโยงโลหะต่อเนื่องระหว่างแผ่นปีกและพื้นผิวท่อนี่ทําให้การถ่ายทอดความร้อนที่ประสิทธิภาพจากก๊าซควันร้อนไปยังของเหลวในการทํางานภายในท่อในขณะที่รักษาความทนทานที่ดีต่อการสั่นและจักรยานความร้อนซ้ํา.

สําหรับการใช้งานที่ประหยัด, ท่อ HFW ปีก P22 ใช้เป็นหลักในการฟื้นฟูความร้อนที่รู้สึกจากก๊าซออกของบ๊อลเลอร์และโอนมันไปยังน้ําอาหารหรือของเหลวกระบวนการอื่น ๆ.ทําให้การใช้น้ํามันลดลง, ปรับปรุงประสิทธิภาพของเครื่องปั่น และลดอุณหภูมิของก๊าซควันที่ปล่อย

ผลการถ่ายทอดความร้อนของเครื่องประหยัดขึ้นอยู่กับพื้นที่พื้นผิวที่มีและอุณหภูมิของก๊าซควันท่อที่มีปีกเพิ่มพื้นที่การถ่ายส่งความร้อนภายนอกโดยไม่จําเป็นต้องเพิ่มความยาวของท่อหรือปริมาณการใช้อุปกรณ์.

การรวมกันของวัสดุท่อ ASTM A335 P22 + สร้างปีกปั่นความถี่สูงมีข้อดีหลายอย่าง:

• ความสามารถในการใช้งานในอุณหภูมิสูง
• ความทนทานต่อการออกซิเดนและการทําลายทางความร้อนที่ดีขึ้น
• พื้นที่ส่งความร้อนภายนอกสูง
• การถ่ายทอดความร้อนด้านแก๊สที่มีประสิทธิภาพ
• การติดต่อปีกกับท่ออย่างแข็งแรง
• ความทนทานที่ดีต่อการหมุนเวียนความร้อน
• เหมาะสําหรับก๊าซควันของเครื่องปั่นอุณหภูมิสูง
• การออกแบบเครื่องประหยัดขนาดเล็ก
• การปรับปรุงประสิทธิภาพการฟื้นฟูความร้อน
• อายุการใช้งานที่ยาวนาน เมื่อออกแบบและใช้งานอย่างถูกต้อง

P22 มีประโยชน์โดยเฉพาะอย่างยิ่งในส่วนประหยัดที่เผชิญกับอุณหภูมิก๊าซควันที่สูงมากหรือสภาพความร้อนที่รุนแรง

ASTM A335 P22 ท่อ HFW ที่มีปีกใช้เป็นหลักใน:

นี่คือการใช้งานหลัก หลอดปีกจะนําความร้อนจากก๊าซควันจากบ๊อตเลอร์ และใช้มันในการทําน้ําป้อนของบ๊อตเลอร์ให้ร้อนก่อนน้ําจะเข้าสู่ระบบการผลิตควัน

ท่อ P22 ปีกสามารถใช้ได้ในส่วนการฟื้นฟูความร้อนอุณหภูมิสูงที่ถูกเลือกเครื่องผลิตควายฟื้นฟูความร้อน (HRSG)เมื่อต้องการท่อเหล็กสแตนเลสที่มีอุณหภูมิสูง

อุปกรณ์อุตสาหกรรมสามารถใช้ท่อ HFW ปีก P22 เพื่อฟื้นฟูพลังงานจากกระแสก๊าซออกร้อนที่ผลิตจากเตาอบ, อุปกรณ์กระบวนการ, เครื่องยนต์, เครื่องเรือน, และระบบอุณหภูมิสูงอื่น ๆ

พวกมันเหมาะสําหรับส่วนถ่ายทอดความร้อนในอุปกรณ์การใช้งานและอุตสาหกรรมการผลิตพลังงานที่ต้องการความแข็งแรงในอุณหภูมิสูงและการฟื้นฟูความร้อนที่น่าเชื่อถือ

การใช้งานรวมถึงโรงงานชําระน้ํามัน, โรงงานปิโตรเคมี, โรงงานเคมี, โรงงานโลหะ และโรงงานอุตสาหกรรมอื่น ๆ ที่ต้องการการฟื้นฟูความร้อนจากก๊าซออกร้อน

ท่อปีก P22 HFW โดยทั่วไปประกอบด้วย:

ท่อเหล็กสแตนเลส P22 → ปีกเชื่อมต่อความถี่สูง → พื้นที่ส่งความร้อนที่มีปีกต่อเนื่อง

ปีกถูกเชื่อมต่อต่อเนื่องกับผนังหลอดภายนอกโดยใช้กระบวนการเชื่อมต่อความต้านทานไฟฟ้าความถี่สูงการเชื่อมต่อที่เชื่อมต่อให้เส้นทางการถ่ายทอดความร้อนที่แข็งแรงและต่อเนื่องระหว่างท่อและ fin.

ขึ้นอยู่กับการออกแบบ economizer ลูกค้าสามารถกําหนดการผสมผสานที่แตกต่างกันของ:

• กว้างนอกของท่อ
• ความหนาของผนังท่อ
• ความสูงของปีก
• ความหนาของปีก
• ปีกปะทะ
• การจัดรูปปีก
• ความยาวของปีก

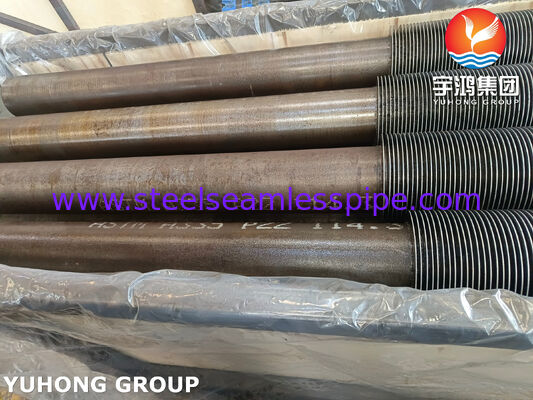

• ปลายท่อเปลือย
• วัสดุปีก
• วัสดุท่อ
• ความต้องการในการเชื่อมจากปีกเป็นท่อ

มิติสุดท้ายควรกําหนดเสมอตามการออกแบบความร้อนของเครื่องประหยัด ความต้องการความดัน ความเร็วของก๊าซ สภาพของผง และรายละเอียดของโครงการที่ใช้ได้

ขนาดท่อทั่วไปประกอบด้วย

กว้างท่อทั่วไป เช่น25.4 มิลลิเมตร, 31.8 มิลลิเมตร, 38.1 มิลลิเมตร, 44.5 มิลลิเมตร, 50.8 มิลลิเมตร, 57 มิลลิเมตรและ 63.5 มิลลิเมตรสามารถผลิตขึ้นอยู่กับการออกแบบของลูกค้า

ค่าเหล่านี้เป็นช่วงการผลิตที่แสดงตัวแทน แทนที่จะเป็นความต้องการขนาด ASTM A335 ที่คงที่ขนาดของท่อและปีกที่แม่นยําควรถูกยืนยันเมื่อเทียบกับการออกแบบวิศวกรรมที่อนุมัติและรายละเอียดการซื้อ.

ASTM A335 P22 เป็นเกรดเหล็กสกัดเหล็กเฟอริตที่มีโครเมียมและโมลิบเดนัมสําหรับการใช้งานในอุณหภูมิสูง

เนื้อหาโครเมียมเพิ่มความทนทานต่อการออกซิเดนและการกัดกรองในอุณหภูมิที่สูงขึ้น ในขณะที่โมลิบเดนูมส่งเสริมความแข็งแรงในอุณหภูมิที่สูงและความทนทานต่อการเคลื่อนไหว

สารประกอบทางเคมีที่แสดงไว้ข้างบนควรตรวจสอบกับฉบับที่ใช้ASTM A335/A335Mและใบรับรองวัสดุเฉพาะเจาะจงที่นํามาพร้อมกับสินค้า

ความต้องการทางกลขั้นต่ําทั่วไปสําหรับ ASTM A335 P22 ได้แก่

คุณสมบัติทางกลจริงอาจเกินค่าขั้นต่ําที่กําหนดขึ้นอยู่กับสภาพการผลิตและการรักษาด้วยความร้อน

สําหรับแอพลิเคชั่นประหยัด the material's elevated-temperature performance is particularly important because the tube is exposed to temperature fluctuations and pressure while transferring heat from the flue gas to the internal fluid.

สายปีกติดต่อต่อเนื่องกับท่อ P22 โดยใช้กระบวนการปั่นความถี่สูง

ระหว่างการปั่น ไฟไฟฟ้าความถี่สูงผลิตความร้อนในท้องถิ่นที่อินเตอร์เฟซปีกกับท่อ. จากนั้นแรงกดถูกนํามาใช้เพื่อสร้างการเชื่อมต่อปั่นต่อเนื่อง

กระบวนการผลิตโดยปกติจะรวมถึง:

1. การเตรียมท่อ P22
2. การทําความสะอาดพื้นที่
3. การเตรียมเส้นปีก
4. การล่อปีกแบบสลิป
5. เครื่องทําความร้อนความถี่สูง
6. การปั่นแรงดันต่อเนื่อง
7. การควบคุมมิติ
8. การตรวจสอบการผูกพันปีก-ท่อ
9. การขัดขวางและการเสร็จ
10. การตรวจสอบและการทดสอบ
11. การตราและการบรรจุ

ปริมาตรการผสมผสานที่ถูกต้องเป็นสิ่งจําเป็น เพราะการนําความร้อนมากเกินไปสามารถส่งผลกระทบต่อวัสดุท่อได้อย่างไม่ดี ในขณะที่การนําความร้อนไม่เพียงพอสามารถส่งผลให้มีการผสมผสานปีกที่ไม่เพียงพอ

การควบคุมคุณภาพควรครอบคลุมทั้งท่อ ASTM A335 P22และโครงสร้างปีกปั่นความถี่สูง.

ขึ้นอยู่กับรายละเอียดการซื้อและการใช้งาน การทดสอบอาจรวมถึง:

การระบุวัสดุเป็นบวกหรือการวิเคราะห์ทางเคมีในห้องปฏิบัติการสามารถใช้เพื่อตรวจสอบประกอบของสับสนธิ P22 ได้

การทดสอบความยืดหยุ่นตรวจสอบความแข็งแรงในการยืดหยุ่น, ความแข็งแรงในการผลิต, และความยืดหยุ่นเมื่อเทียบกับรายละเอียดของวัสดุที่ใช้

การทดสอบความแข็งแรงสามารถดําเนินการเพื่อตรวจสอบสภาพของวัสดุและความสม่ําเสมอของการรักษาด้วยความร้อน

ท่อสามารถถูกทดสอบแบบไฮโดรสแตติก ตามรายละเอียด ASTM ที่ใช้ได้, ความต้องการของโครงการ, หรือรายละเอียดของผู้ซื้อ

การตรวจสอบกระแส Eddy สามารถใช้ในการตรวจพบความไม่ต่อเนื่องบนพื้นผิวและใกล้พื้นผิวบางส่วนในท่อ

การตรวจ Ultrasonic สามารถกําหนดเพื่อตรวจพบความไม่ต่อเนื่องภายในหรือปริมาณในวัสดุท่อหรือบริเวณ weld.

การเชื่อมต่อปีกที่เชื่อม ควรตรวจสอบความต่อเนื่อง, คุณภาพการเชื่อม, การตัดต่ํา, ความผิดปกติในการเชื่อมที่เกิน, การแยก, และความบกพร่องอื่น ๆ

มิติสําคัญประกอบด้วย:

• ท่อ OD
• ความหนาของผนัง
• ความยาวของปีก
• ความสูงของปีก
• ความหนาของปีก
• ปีกปะทะ
• ความตรงของท่อ
• ความยาวปลายเปล่า
• ความยาวรวม

ท่อที่เสร็จสิ้นควรตรวจสอบด้วยสายตาสําหรับความเสียหายบนผิว, การปรับปรุงปีก, การปั่นที่ไม่สมบูรณ์แบบ, ความแตกแตก, การกัดกรอง, การออกซิเดนเกินขั้น, และความบกพร่องในการผลิตอื่น ๆ

ความต้องการในการทดสอบควรถูกตกลงกันก่อนการผลิต เพราะแผนการตรวจสอบที่ใช้ขึ้นอยู่กับรายละเอียดโครงการของลูกค้าและกฎระเบียบ

ปีกผสมผสานเพิ่มพื้นที่การถ่ายทอดความร้อนภายนอก ทําให้เครื่องประหยัดสามารถถ่ายทอดความร้อนได้มากขึ้นภายในอุปกรณ์ที่ค่อนข้างคอมพัคต์

สแตนเลสโครเมียมโมลิบเดนูม P22 ให้ผลงานในอุณหภูมิสูงที่ดีกว่าหลายชนิดของท่อสแตนเลสคาร์บอนทั่วไป

การผสมผสานความถี่สูงต่อเนื่องสร้างการเชื่อมต่อที่น่าเชื่อถือระหว่างปีกและท่อ, ปรับปรุงประสิทธิภาพการถ่ายทอดความร้อนและความทนทานต่อการสั่นสะเทือนทางกล

พื้นผิวที่เพิ่มขึ้นของท่อปีกทําให้นักออกแบบสามารถบรรลุภาระการถ่ายทอดความร้อนที่ต้องการด้วยธนาคารท่อที่คอมพักทัดมากขึ้น

ท่อ HFW ที่มีปีกที่ผลิตได้อย่างถูกต้องสามารถทนต่อวงจรการทําความร้อนและการทําความเย็นที่ซ้ําซ้ําที่พบในเครื่องปั่นและระบบการฟื้นฟูความร้อนที่เสีย

ท่อธรรมดาให้การถ่ายทอดความร้อนโดยหลัก ๆ ผ่านพื้นผิวภายนอกของท่อ. อย่างไรก็ตามในเครื่องประหยัด, คэффициентการถ่ายทอดความร้อนด้านก๊าซมักจะต่ํากว่าคэффициентด้านของเหลว.

การเพิ่มปีกเพิ่มพื้นที่พื้นผิวด้านก๊าซ และดังนั้นช่วยสมดุลความต้านทานการถ่ายทอดความร้อน

นี่ทําให้หลอด HFW ที่มีปีกเป็นที่น่าสนใจมากสําหรับ:

ก๊าซควันร้อน → พื้นผิวปีก → ผิวหน้าปีก/ท่อที่เชื่อม → ผนังท่อ P22 → น้ําอาหาร

ผลลัพธ์คือการใช้พื้นที่ในการถ่ายทอดความร้อนที่มีให้ได้อย่างมีประสิทธิภาพมากขึ้น

ASTM A335 P22 ท่อ HFW ที่มีปีกเหมาะสําหรับ:

• อุปกรณ์ประหยัดเครื่องปั่นอุณหภูมิสูง
• เครื่องประหยัดเครื่องปั่นอุตสาหกรรม
• ระบบเครื่องปนเปื้อนผลิตพลังงาน
• ช่องส่วนการฟื้นฟูความร้อน HRSG
• เครื่องปรับปรุงความร้อน
• ระบบการฟื้นฟูความร้อนในโรงแปรรูป
• การฟื้นฟูความร้อนในกระบวนการปิโตรเคมี
• การฟื้นฟูความร้อนจากอุณหภูมิ
• เครื่องเปลี่ยนความร้อนจากก๊าซเป็นของเหลวอุณหภูมิสูง

การคัดเลือกวัสดุสุดท้าย ควรพิจารณาอุณหภูมิของก๊าซควัน อุณหภูมิของน้ําอาหาร ความดัน สภาพแวดล้อมการกัดกร่อน เนื้อหาซัลฟูร์ คุณลักษณะของเถ้า/สับสน รอบจักรภาพทางความร้อน และอายุการออกแบบ.

P22 HFW ปีกท่อสามารถจัดจําหน่ายตามภาพวาดของลูกค้าหรือรายละเอียดวิศวกรรม. ขึ้นอยู่กับโครงการ, การปรับแต่งสามารถรวมถึง:

• กว้างท่อและความหนาของผนัง
• ความสูงของปีก
• ปีกปะทะ
• ความหนาของปีก
• การออกแบบปีกแบบแข็งแรงหรือปีกเป็นขีด
• การเลือกวัสดุปีก
• ความยาวของท่อที่มีปีกและไม่มีปีก
• การตั้งค่าปลายท่อ
• ความต้องการในการปั่น
• ระดับการตรวจสอบ
• ความต้องการในการบรรจุ
• การรับรองวัสดุ

แต่ละชุดการผลิตสามารถนํามาพร้อมกับเอกสารคุณภาพที่เกี่ยวข้อง เช่นใบรับรองการทดสอบวัสดุ (MTC)รายงานการตรวจสอบมิติ ผลการทดสอบทางกล ผลการวิเคราะห์ทางเคมี และบันทึกการทดสอบที่ไม่ทําลายได้

สําหรับการใช้งานที่สําคัญในเครื่องเดาและการฟื้นฟูความร้อน การควบคุมคุณภาพควรขยายไปตลอดกระบวนการผลิต จากการตรวจสอบท่อ P22 ที่เข้าถึงผ่านการปั่นปีกและการตรวจสอบสุดท้าย

ควรให้ความสนใจเฉพาะอย่างยิ่งต่อ:

• การระบุวัสดุ P22 ที่ถูกต้อง
• ความแม่นยําของมิติของท่อ
• สารประกอบเคมี
• คุณสมบัติทางกล
• สภาพการบําบัดด้วยความร้อน
• ขนาดปีก
• การปั่นปีกต่อเนื่อง
• คุณภาพการเชื่อมต่อปีกกับท่อ
• สภาพผิว
• ความตรง
• ความอนุญาตขนาดสุดท้าย
• การติดตามและการบันทึก

แนวทางนี้ช่วยให้แน่ใจว่าหลอดปลายปลายตอบสนองความต้องการทางเทคนิคของการใช้งานที่ต้องการ

ASTM A335 P22 หลอดปัดปีกความถี่สูงให้การผสมผสานที่เชิงปฏิบัติการของความสามารถในการทํางานของเหล็กสแตนเลสในอุณหภูมิที่สูงขึ้น และการถ่ายทอดความร้อนผ่านปีกที่มีประสิทธิภาพสูงเครื่องประหยัดเครื่องปั่น, ที่พวกเขานําความร้อนจากก๊าซควันร้อนและโอนมันไปยังน้ําป้อนหม้อ

การใช้มันยังสามารถขยายไปยังHRSG, เครื่องปั่นการฟื้นฟูความร้อนเสีย, โรงไฟฟ้า, โรงแปรรูป, โรงงานปิโตรเคมี และระบบฟื้นฟูความร้อนในเตาอุตสาหกรรม.

สําหรับโครงการที่ต้องการความสามารถในการถ่ายทอดความร้อนที่สูง ขนาดของอุปกรณ์ที่คอมแพคต์ และการทํางานที่น่าเชื่อถือในอุณหภูมิที่สูงP22 ท่อ HFW ปีกเป็นทางออกที่แข็งแรงสําหรับ economizer พื้นที่โอนความร้อน.
