ASTM A192 ปีกปีกท่อก๊าบคาร์บอนสแตนเลสปีกสําหรับเครื่องแลกเปลี่ยนความร้อน

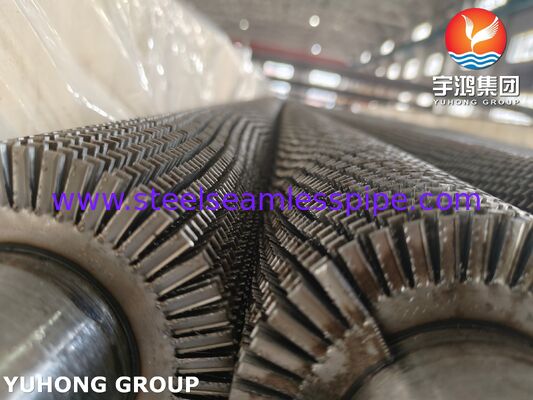

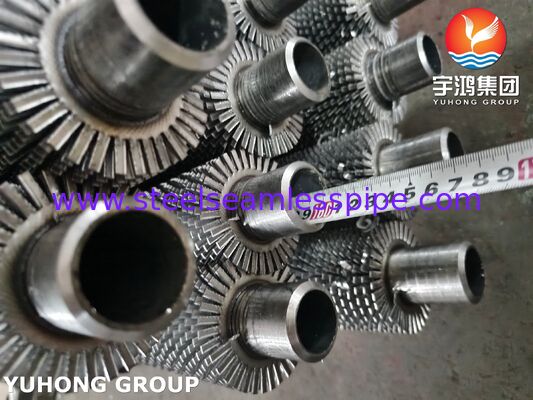

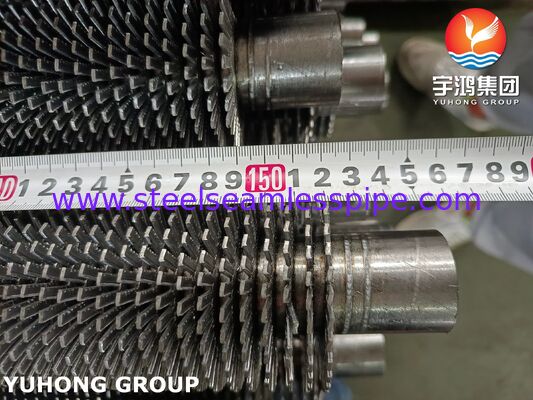

ท่อครีบหยัก (ท่อฐาน ASTM A192 + ครีบเหล็กกล้าคาร์บอน)

ท่อครีบหยักแบบฝังประสิทธิภาพสูงเพื่อการถ่ายเทความร้อนที่ดียิ่งขึ้น

ท่อครีบหยักของเราซึ่งมีท่อฐานเหล็กกล้าคาร์บอนไร้ตะเข็บ ASTM A192 คุณภาพสูงพร้อมครีบฟันปลาที่ทำจากเหล็กกล้าคาร์บอน (CS) ฝังอยู่ ให้ประสิทธิภาพการถ่ายเทความร้อนที่เหนือกว่าในการใช้งานทางอุตสาหกรรมที่มีความต้องการสูง ท่อเหล่านี้ได้รับการออกแบบทางวิศวกรรมสำหรับสภาพแวดล้อมที่มีแรงดันสูง โดยให้ประสิทธิภาพเชิงความร้อนที่ยอดเยี่ยม ความแข็งแรงทางกล และความน่าเชื่อถือในระยะยาว

ในฐานะผู้ส่งออกส่วนประกอบเครื่องแลกเปลี่ยนความร้อนที่มีประสบการณ์ เรามีความเชี่ยวชาญในการผลิตและจำหน่ายท่อครีบหยักระดับพรีเมียมที่ตรงหรือเกินกว่ามาตรฐานสากล ผลิตภัณฑ์ของเราช่วยให้ลูกค้าเพิ่มประสิทธิภาพการใช้พลังงาน ลดขนาดอุปกรณ์ และลดต้นทุนการดำเนินงานในหม้อไอน้ำ เครื่องแลกเปลี่ยนความร้อน และระบบระบายความร้อนด้วยอากาศ

ข้อมูลจำเพาะของวัสดุผลิตภัณฑ์

วัสดุท่อฐาน: ASTM A192 / ASME SA192 ท่อหม้อน้ำเหล็กกล้าคาร์บอนไม่มีรอยต่อ วัสดุครีบ: เหล็กกล้าคาร์บอน (เกรดทั่วไป: 08F, SPCC หรือเหล็กกล้าคาร์บอนต่ำที่เทียบเท่าเพื่อการขึ้นรูปที่เหมาะสมและการนำความร้อน)

องค์ประกอบทางเคมี

องค์ประกอบทางเคมีของท่อฐาน ASTM A192 (น้ำหนัก%):

องค์ประกอบทางเคมีของวัสดุครีบเหล็กกล้าคาร์บอน (ทั่วไปสำหรับ 08F/SPCC): เหล็กกล้าคาร์บอนต่ำที่มี C ≤ 0.08%, Mn 0.25-0.50%, P ≤ 0.035%, S ≤ 0.035% ช่วยให้มั่นใจได้ถึงความเหนียวที่ดีเยี่ยมสำหรับการขึ้นรูปฟันปลาและการยึดเกาะทางกลที่แข็งแกร่ง

โครงสร้างท่อครีบหยักและกระบวนการผลิต

ท่อครีบหยักของเราใช้กระบวนการฝังตัว (ชนิด G) เพื่อความแข็งแรงในการยึดเกาะที่เหนือกว่า:

• ท่อฐาน: ท่อเหล็กคาร์บอน ASTM A192 ไร้รอยต่อแรงดันสูงให้ความสมบูรณ์ของโครงสร้างหลักและความต้านทานแรงดัน

• ครีบ: แถบเหล็กกล้าคาร์บอนมีลักษณะหยัก (รอยบาก "U" หรือ "V") เพื่อเพิ่มความปั่นป่วนของพื้นผิวและขัดขวางชั้นขอบเขตเพื่อการถ่ายเทความร้อนที่ดีขึ้น

• กระบวนการแบบฝัง: ร่องถูกกลึงเข้ากับท่อฐานอย่างแม่นยำ แถบครีบหยักนั้นถูกพันด้วยแรงดึงเข้าไปในร่องและล็อคด้วยกลไกโดยการกลิ้งวัสดุท่อกลับเหนือฐานครีบ สิ่งนี้จะสร้างพันธะที่แข็งแกร่งคล้ายโลหะวิทยาโดยไม่ต้องมีวัสดุตัวเติมเพิ่มเติม ทนทานต่อการสั่นสะเทือน การหมุนเวียนของความร้อน และอุณหภูมิสูง (สูงถึง ~400°C / 752°F)

การออกแบบแบบฝังนี้ให้ประสิทธิภาพที่ดีกว่าทางเลือกอื่นที่ห่อหรือเชื่อมในการใช้งานที่มีความเครียดสูง ช่วยลดความต้านทานความร้อนที่ส่วนต่อประสานของท่อครีบ

ขนาดและความคลาดเคลื่อน

เรารักษาระดับความคลาดเคลื่อนที่ยอมรับได้ในการผลิตที่เข้มงวดเพื่อให้แน่ใจว่าสามารถติดตั้งได้อย่างลงตัวกับชุดอุปกรณ์แลกเปลี่ยนความร้อน

ขนาดทั่วไป (ปรับแต่งได้):

• ฐานท่อ OD: 16 มม. – 63 มม. (ทั่วไป: 25-57 มม.)

• ความสูงของครีบ: 8 มม. – 35 มม

• ความหนาของครีบ: 0.4 มม. – 1.5 มม. (หยัก)

• Fin Pitch: 3 – 333 ครีบต่อเมตร (1-8 FPI)

• ความยาวท่อ: สูงสุด 10-12 เมตร หรือตามต้องการ

ความคลาดเคลื่อนมิติ (ช่วงมาตรฐาน):

• OD ของท่อฐาน: ±0.1 มม. ถึง ±0.2 มม

• ความหนาของผนัง: ± 10% หรือต่อ ASTM A192

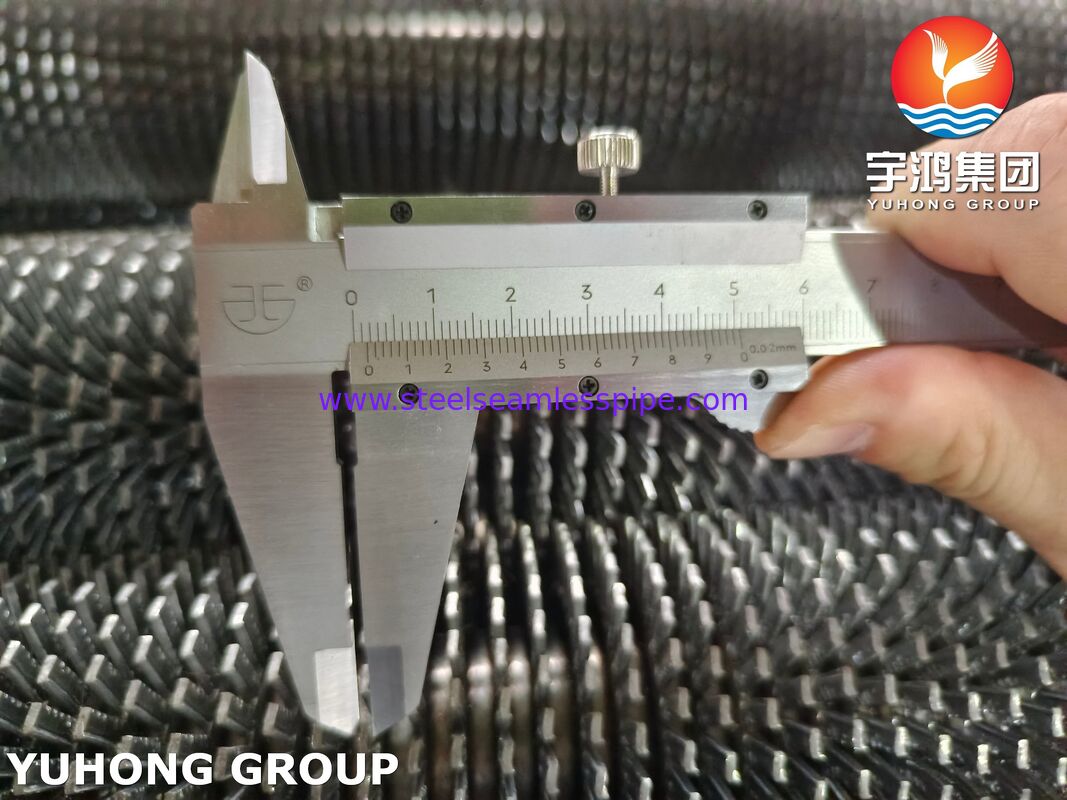

• ความสูงของครีบ: ±0.5 มม

• ครีบสนาม: ± 1-2%

• ความตรง: ≤ 1 มม. ต่อเมตร

หลอดทั้งหมดได้รับการตรวจสอบคุณภาพอย่างเข้มงวด รวมถึงการทดสอบอุทกสถิต การตรวจสอบมิติ และการประเมินความแข็งแรงของพันธะ

ข้อดีด้านประสิทธิภาพ

• การถ่ายเทความร้อนที่เหนือกว่า: ครีบหยักช่วยเพิ่มพื้นที่ผิวที่มีประสิทธิภาพและส่งเสริมความปั่นป่วน โดยปรับปรุงค่าสัมประสิทธิ์การถ่ายเทความร้อนโดยรวม 20-30% หรือมากกว่าเมื่อเทียบกับครีบแข็งในการใช้งานการไหลของก๊าซ

• พันธะทางกลที่แข็งแกร่ง: การออกแบบแบบฝังทนทานต่อการสั่นสะเทือนสูง การขยายตัวทางความร้อน และการหมุนเวียนของแรงดันโดยไม่ทำให้ครีบหลุด

• ทนต่ออุณหภูมิสูงและแรงดัน: เหมาะสำหรับการทำงานต่อเนื่องในสภาวะหม้อไอน้ำและฮีตเตอร์ซุปเปอร์ฮีตเตอร์ที่มีความต้องการสูง

• ความต้านทานการเปรอะเปื้อนและความสามารถในการทำความสะอาด: การออกแบบแบบหยักและทางเดินก๊าซตรงช่วยลดการเปรอะเปื้อนในกระแสก๊าซที่สะอาดกว่า ดูแลรักษาง่าย

• คุ้มค่า: โครงสร้างเหล็กกล้าคาร์บอนสร้างสมดุลระหว่างประสิทธิภาพและความประหยัดสำหรับสภาพแวดล้อมที่ไม่กัดกร่อนหรือมีฤทธิ์กัดกร่อนเล็กน้อย

• การออกแบบที่กะทัดรัด: ช่วยให้เครื่องแลกเปลี่ยนความร้อนขนาดเล็กลงมีหน้าที่เทียบเท่า ประหยัดพื้นที่และต้นทุนวัสดุ

ฟิลด์แอปพลิเคชันโดยละเอียด

ท่อครีบหยัก ASTM A192 ของเรามีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ:

• การผลิตไฟฟ้า: เครื่องประหยัด เครื่องอุ่นอากาศ เครื่องทำความร้อนยิ่งยวด และการนำความร้อนเหลือทิ้งกลับมาใช้ใหม่ในหม้อไอน้ำและโรงไฟฟ้า

• กระบวนการปิโตรเคมีและเคมี: เครื่องแลกเปลี่ยนความร้อนสำหรับการทำความร้อน/ความเย็น คอนเดนเซอร์ และหม้อต้มซ้ำ

• น้ำมันและก๊าซ: เครื่องทำความร้อนแบบใช้ไฟ เครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศ (ACHE) และการใช้งานในโรงกลั่น

• HVAC และเครื่องทำความเย็น: ระบบจัดการอากาศขนาดใหญ่และระบบการนำความร้อนกลับมาใช้ใหม่

• หม้อไอน้ำและเตาเผาอุตสาหกรรม: การถ่ายเทความร้อนอย่างมีประสิทธิภาพในการผลิตไอน้ำและการระบายความร้อนของก๊าซไอเสีย

• โลหะวิทยาและซีเมนต์: หม้อต้มน้ำร้อนเหลือทิ้งและระบบอบแห้ง

ท่อเหล่านี้มีความเป็นเลิศในการแลกเปลี่ยนความร้อนจากก๊าซเป็นของเหลวหรือก๊าซเป็นก๊าซ โดยที่ค่าสัมประสิทธิ์การถ่ายเทความร้อนด้านก๊าซเป็นปัจจัยจำกัด

ทำไมถึงเลือกพวกเรา? ข้อดีและความเชี่ยวชาญของเรา

ด้วยประสบการณ์เฉพาะทางในการผลิตท่อครีบและการส่งออกระหว่างประเทศมานานหลายปี เรามีความโดดเด่นในด้าน:

• การผลิตขั้นสูง: เครื่องจักรครีบแบบฝังที่ล้ำสมัยทำให้มั่นใจในคุณภาพที่สม่ำเสมอและพิกัดความเผื่อที่เข้มงวด
• ความเชี่ยวชาญด้านวัสดุ: การจัดหาท่อ ASTM A192 และสต็อกครีบ CS ระดับพรีเมียมอย่างเข้มงวด พร้อมใบรับรองการทดสอบโรงงานเต็มรูปแบบ (MTC)
• การปรับแต่ง: การผลิตที่ยืดหยุ่นสำหรับขนาด ความยาว และการกำหนดค่าครีบที่ไม่ได้มาตรฐานเพื่อให้ตรงกับภาพวาดของคุณ
• การประกันคุณภาพ: กระบวนการที่เป็นไปตามมาตรฐาน ISO ตัวเลือกการตรวจสอบโดยบุคคลที่สาม (SGS, BV ฯลฯ) และความสามารถในการตรวจสอบย้อนกลับ 100%
• ประสบการณ์การส่งออกทั่วโลก: ประวัติที่ได้รับการพิสูจน์แล้วในการส่งออกไปยังยุโรป ตะวันออกกลาง เอเชียตะวันออกเฉียงใต้ และอเมริกา เราเข้าใจข้อกำหนดในการส่งมอบสินค้า (Incoterm) บรรจุภัณฑ์สำหรับการขนส่งทางทะเล และข้อกำหนดด้านเอกสาร
• การสนับสนุนทางเทคนิค: วิศวกรของเราช่วยเหลือในการคำนวณความร้อน การเลือกวัสดุ และคำแนะนำในการบูรณาการเพื่อประสิทธิภาพของระบบที่ดีที่สุด
• ระยะเวลารอคอยสินค้าที่เชื่อถือได้และราคาที่แข่งขันได้: การผลิตที่มีประสิทธิภาพและการจัดหาโรงงานโดยตรงช่วยให้มั่นใจได้ถึงคุณค่าโดยไม่กระทบต่อคุณภาพ

ไม่ว่าคุณจะต้องการสต็อกมาตรฐานหรือท่อครีบฟันปลาที่ออกแบบเป็นพิเศษพร้อมฐาน A192 และครีบ CS เราก็นำเสนอโซลูชันที่ช่วยเพิ่มประสิทธิภาพและความทนทาน

ติดต่อเราวันนี้เพื่อขอใบเสนอราคาโดยละเอียด เอกสารข้อมูลทางเทคนิค หรือตัวอย่าง ให้ความเชี่ยวชาญของเราในด้านส่วนประกอบการถ่ายเทความร้อนประสิทธิภาพสูงสนับสนุนโครงการต่อไปของคุณ
