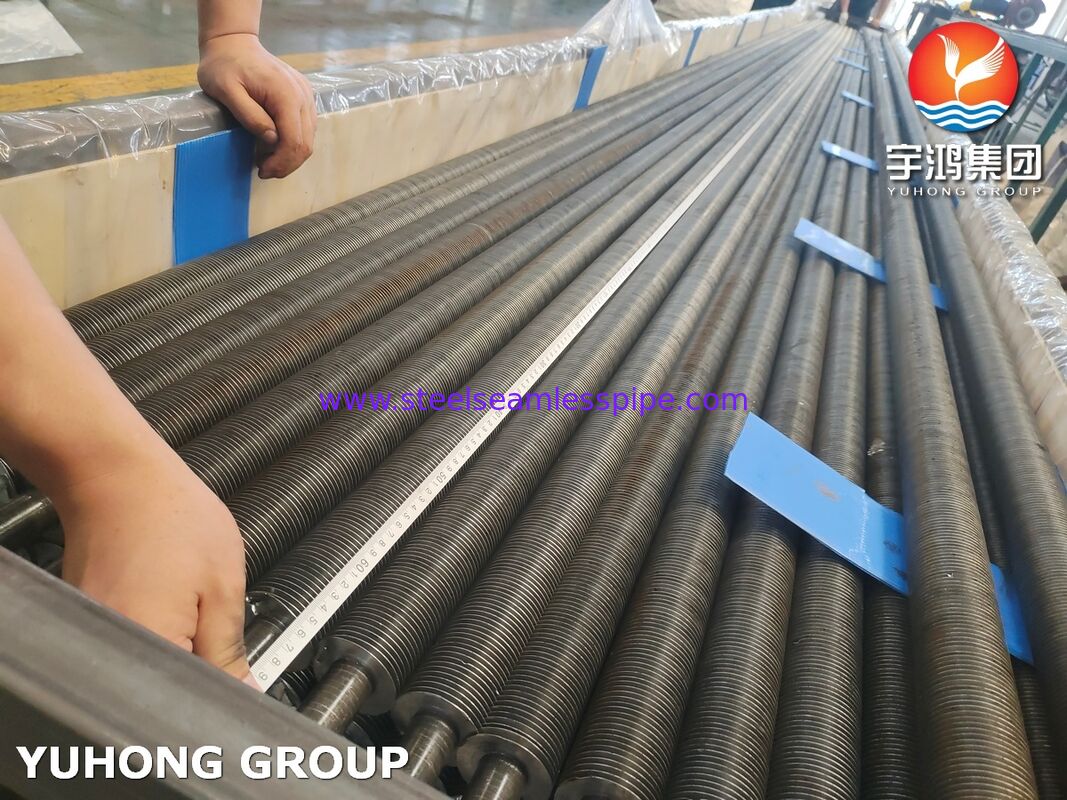

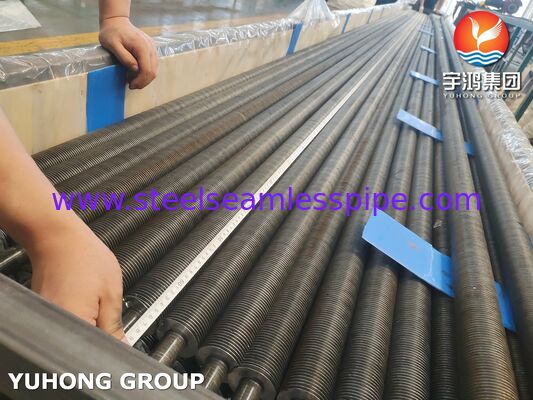

ท่อปัดปัดปัดปัดแบบ G แบบที่กําหนดเอง

ท่อครีบ G-Type แบบฝังประสิทธิภาพสูงเพื่อการถ่ายเทความร้อนอย่างมีประสิทธิภาพ

ท่อ Finned G-Type แบบฝังของเรา (หรือที่เรียกว่า G-Fin หรือ Grooved Finned Tubes) มอบประสิทธิภาพการถ่ายเทความร้อนที่เหนือกว่าในการใช้งานทางอุตสาหกรรมที่มีความต้องการสูง ท่อเหล่านี้มีท่อฐานเหล็กกล้าคาร์บอนต่ำ ASTM A179 ไร้รอยต่อ พร้อมด้วยครีบอะลูมิเนียมที่ฝังอยู่ในร่องเกลียวที่ได้รับเครื่องจักรอย่างแม่นยำบนพื้นผิวท่อ

พันธะทางกลที่แข็งแกร่งนี้ช่วยให้มั่นใจได้ถึงการสัมผัสทางความร้อนที่ดีเยี่ยม ทนต่ออุณหภูมิสูง (สูงถึงประมาณ 350–400°C) และความทนทานในระยะยาวภายใต้วงจรความร้อนและการสั่นสะเทือน ผู้ผลิตและวิศวกรเลือกใช้ท่อเหล่านี้อย่างกว้างขวางสำหรับเครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศ คอนเดนเซอร์ และระบบนำความร้อนกลับคืนอื่นๆ

วัสดุผลิตภัณฑ์: ASTM A179 ท่อฐานเหล็กคาร์บอนไม่มีรอยต่อ + ครีบอลูมิเนียม

วัสดุท่อฐาน: ASTM A179 / ASME SA179 ท่อเหล็กคาร์บอนต่ำรีดเย็นไร้ตะเข็บ เหมาะสำหรับเครื่องแลกเปลี่ยนความร้อนและคอนเดนเซอร์เนื่องจากมีความสามารถในการขึ้นรูป เชื่อมได้ และการนำความร้อนได้ดีเยี่ยม

วัสดุครีบ: อะลูมิเนียมที่มีความบริสุทธิ์สูง (โดยทั่วไปคืออัลลอยด์ 1060 หรือ 1100) เลือกใช้เนื่องจากมีการนำความร้อนที่โดดเด่น คุณสมบัติน้ำหนักเบา และความต้านทานการกัดกร่อนในสภาพบรรยากาศ

องค์ประกอบทางเคมี

ท่อฐาน (ASTM A179 Carbon Steel)

ครีบ (อะลูมิเนียมอัลลอย 1060 - ทั่วไป)

โครงสร้างท่อครีบและกระบวนการฝัง

การออกแบบแบบฝัง G-Type จะสร้างพันธะทางกลที่แข็งแกร่งและถาวร:

• ท่อฐาน: ท่อเหล็กคาร์บอน A179 ไร้รอยต่อให้ความต้านทานแรงกดและความสมบูรณ์ของโครงสร้าง

• ครีบ: แถบอลูมิเนียมต่อเนื่องมีแผลภายใต้แรงตึง

• กระบวนการฝัง: ไถร่องเกลียว (ลึกประมาณ 0.25–0.5 มม.) เข้าไปในผนังท่อ ฐานครีบแทรกเข้าไปในร่อง และท่อโลหะที่ถูกแทนที่จะม้วนกลับเพื่อล็อคครีบอย่างแน่นหนา ส่งผลให้เกิดการสัมผัสระหว่างโลหะกับโลหะที่ดีเยี่ยมและมีความต้านทานความร้อนน้อยที่สุด

กระบวนการนี้ช่วยให้มั่นใจได้ว่าครีบจะติดแน่นแม้ภายใต้อุณหภูมิสูง การสั่นสะเทือน หรือการขยายตัวทางความร้อน ครีบที่ห่อหุ้มไว้หรือครีบชนิด L ที่มีประสิทธิภาพเหนือกว่าในด้านความน่าเชื่อถือ

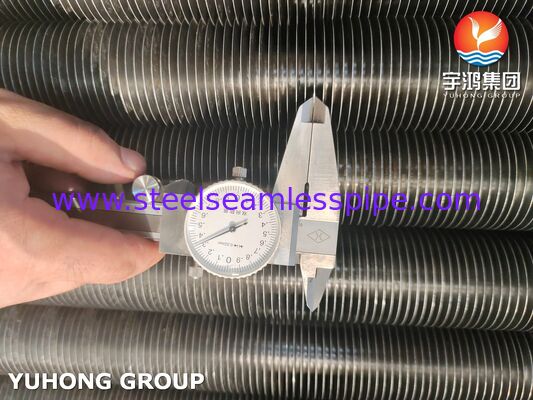

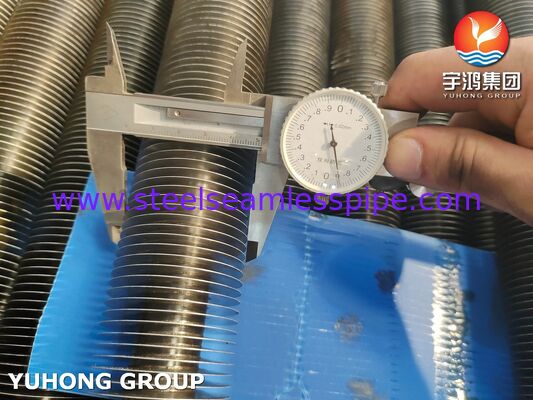

ขนาดมาตรฐานและความคลาดเคลื่อน

ข้อกำหนดทั่วไป (ขนาดที่กำหนดเอง):

ความคลาดเคลื่อน (มาตรฐานอุตสาหกรรมทั่วไป):

• Fin OD: +0 / -0.38 มม. (หรือตามที่ระบุ)

• ความสูงของครีบ: ±0.2 มม

• ครีบสนาม: ± 1%

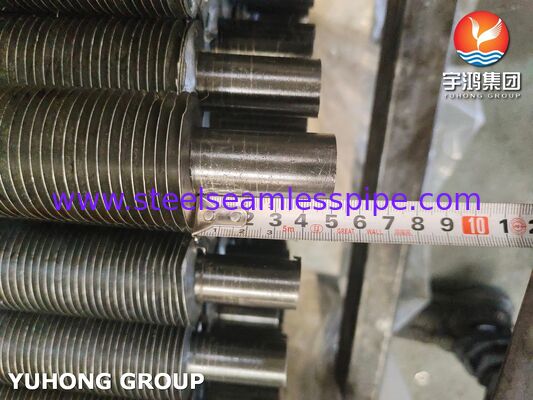

• ปลายท่อเปลือย: ±6 มม

• ความยาว: ±3 มม. หรือตามข้อมูลจำเพาะของลูกค้า (เช่น ±3.2 มม. สำหรับ <7.3 ม.)

ข้อดีด้านประสิทธิภาพ

• การถ่ายเทความร้อนที่ดีเยี่ยม: พันธะทางกลที่แน่นหนาช่วยลดความต้านทานการสัมผัสเพื่อประสิทธิภาพที่เหนือกว่า

• ทนต่ออุณหภูมิสูง: เหมาะสำหรับการทำงานต่อเนื่องสูงถึง 350–400°C

• การยึดเกาะที่ทนทาน: ครีบต้านทานการคลายตัวจากการหมุนเวียนของความร้อน การสั่นสะเทือน หรือการไหลของอากาศความเร็วสูง

• ความต้านทานการกัดกร่อน: ครีบอะลูมิเนียมทำงานได้ดีในสภาพแวดล้อมที่มีการกัดกร่อนในชั้นบรรยากาศและมีการกัดกร่อนเล็กน้อย

• การออกแบบที่กะทัดรัด: พื้นที่ผิวที่เพิ่มขึ้นทำให้ตัวแลกเปลี่ยนความร้อนมีขนาดเล็กลงและมีประสิทธิภาพมากขึ้น

• ความแข็งแรงทางกล: การออกแบบแบบฝังสามารถจัดการกับแรงกดและความเค้นทางกลได้อย่างมีประสิทธิภาพ

ฟิลด์แอปพลิเคชันโดยละเอียด

ท่อครีบ G-Type แบบฝังมีความโดดเด่นใน:

• ปิโตรเคมีและการกลั่น: เครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศ (เครื่องทำความเย็นแบบครีบ) คอนเดนเซอร์ และการนำความร้อนเหลือทิ้งกลับมาใช้ใหม่

• การผลิตไฟฟ้า: คอนเดนเซอร์ไอน้ำ เครื่องประหยัด และการระบายความร้อนไอเสียจากกังหัน

• น้ำมันและก๊าซ: กระบวนการทำความเย็นและระบบอัดแก๊ส

• อุตสาหกรรมโลหะผสมและเหล็กกล้า: หน่วยทำความเย็นด้วยก๊าซอุณหภูมิสูงและการนำความร้อนกลับมาใช้ใหม่

• กระบวนการทางเคมี: เครื่องปฏิกรณ์และคอนเดนเซอร์คอลัมน์กลั่น

• HVAC และเครื่องทำความเย็น: คอนเดนเซอร์และเครื่องระเหยระบายความร้อนด้วยอากาศขนาดใหญ่

หลอดเหล่านี้ได้รับการพิสูจน์แล้วในโครงการสำหรับลูกค้ารายใหญ่ใน Sinopec, PetroChina และภาคส่วนพลังงาน/โลหะวิทยาทั่วโลก

เหตุใดจึงเลือกท่อครีบแบบฝัง G-Type ของเรา

ข้อดีของเรา ได้แก่ :

• สายการผลิตการเซาะร่องและการฝัง CNC ขั้นสูงเพื่อคุณภาพที่แม่นยำและทำซ้ำได้

• การตรวจสอบย้อนกลับวัสดุอย่างเข้มงวดด้วยใบรับรองการทดสอบโรงงานเต็มรูปแบบ (EN10204 3.1/3.2)

• การสนับสนุนทางวิศวกรรมแบบกำหนดเองสำหรับขนาด วัสดุ และข้อกำหนดด้านประสิทธิภาพเฉพาะ

• การควบคุมคุณภาพอย่างละเอียด: การตรวจสอบขนาด การทดสอบอุทกสถิต ความแข็ง และการตรวจสอบด้วยสายตา

• ประสบการณ์การส่งออกที่แข็งแกร่งด้วยบรรจุภัณฑ์ที่เหมาะสำหรับการขนส่งทางทะเลไปยังตลาดทั่วโลก

ท่อของเราตรงหรือเกินกว่ามาตรฐาน ASTM, ASME และมาตรฐานสากล ทำให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานและประสิทธิภาพที่ดีที่สุดในระบบถ่ายเทความร้อนของคุณ

ติดต่อเราวันนี้เพื่อขอใบเสนอราคาโดยละเอียด ภาพวาดทางเทคนิค หรือข้อกำหนดเฉพาะที่กำหนดเอง เราช่วยคุณเลือกโซลูชันท่อครีบ G-Type ที่เหมาะสมเพื่อประสิทธิภาพและความน่าเชื่อถือสูงสุด
