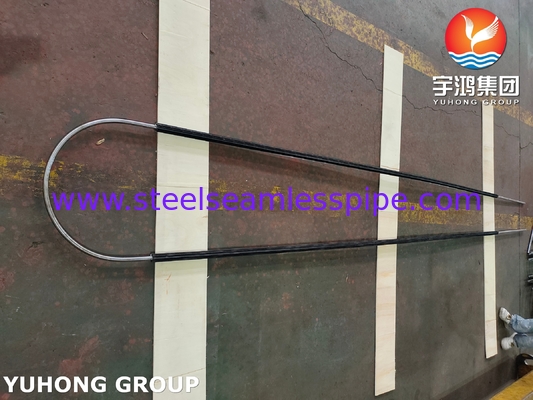

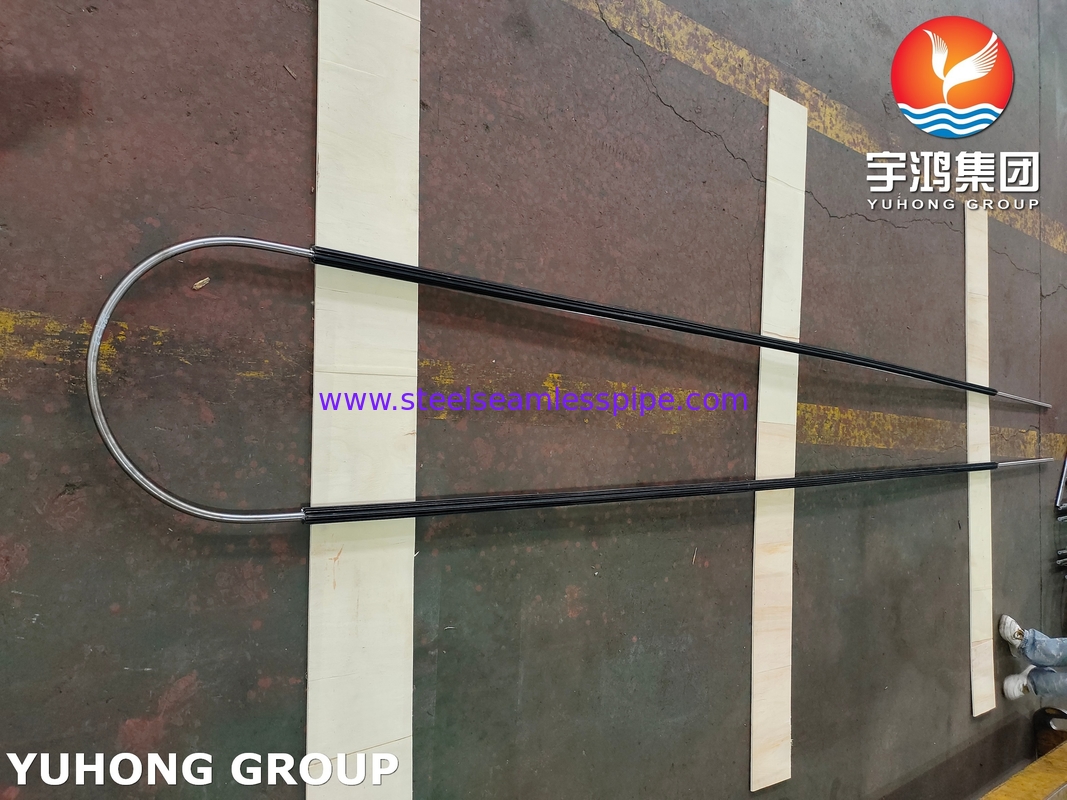

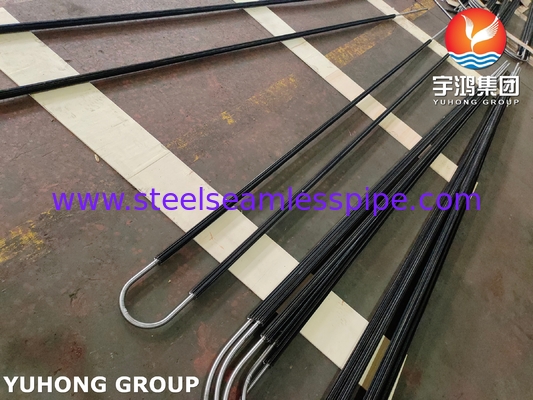

ASTM A179 สแตนเลสคาร์บอน U Bend ท่อปั่นเส้นยาวปีกสําหรับโครงการปรับปรุงน้ํามัน
ท่อขนานมีขีดคล้ายกับท่อขีดกลมที่เชื่อม โครงสร้างการเชื่อมนี้สามารถใช้ได้ในการใช้งานการถ่ายทอดความร้อนจริงใด ๆโครงสร้างปีกยาวถูกใช้ทั่วไปในโครงการเปลือกและท่อ, โดยการถ่ายทอดความร้อนระหว่างของเหลวที่ไหลผ่านรูของท่อปีกและของเหลวที่ไหลผ่านรูของเปลือก
กระบวนการผลิต: ท่อที่มีปีกยาวถูกผลิตโดยการเชื่อมปีกแบบมีความต้านทานตามความยาวของท่อ ปีกมีรูปร่าง Uท่อฐานถูกตัดให้ความยาวที่เหมาะสมและแล้วปีกถูกตั้งทิศและ resistively welded ตลอดความยาวของท่อ.
วัตถุดิบฐานท่อ/ท่อทั่วไป: สแตนเลสคาร์บอน/สแตนเลส (A106, A179, A335 P5, P22, P9, ฯลฯ); สแตนเลส TP304, TP316L, TP321, ฯลฯ; สแตนเลสทองแดง CuNi 70/30, CuNi 90/10 ฯลฯ และวัตถุดิบอื่น ๆโดยทั่วไปวัสดุของปีกคือเหมือนกันกับวัสดุของหลอดฐาน.
ข้อดี
1เพิ่มประสิทธิภาพการถ่ายทอดความร้อนภายในพื้นที่ที่มีผล
2ลดพื้นที่การติดตั้งที่จําเป็นสําหรับพื้นผิวการถ่ายทอดความร้อน
3ลดต้นทุนอุปกรณ์โดยยังคงความน่าเชื่อถือในการปฏิบัติงานสูง
4. ลดความดันตกในด้านท่อ, จากนั้นลดต้นทุนการทํางาน
5เพิ่มความแข็งแรงของท่อเหล็กและเพิ่มความทนทานต่อแผ่นดินไหว
6เสริมการถ่ายทอดความร้อน ลดความต้านทานการไหลและการใช้โลหะ
| สารประกอบเคมี |
C |
Mn |
P≤ |
S≤ |
Si≤ |
| 00.06-0.18 |
0.27-063 |
0.035 |
0.035 |
0.25 |
| คุณสมบัติทางกล |
ความแข็งแรงในการดึง นาที |
ความแข็งแรง |
ความยาว (%) |
| 47ksi, 325MPa |
26ksi, 180MPa |
≥35 |
|
* เนื้อหาคาร์บอนต่ํา ทําให้สามารถปั่นและปรับปรุงได้ดีเยี่ยม แต่จํากัดความแข็งและความทนทานต่อการกัดกร่อน
* การรวมกันของความแข็งแรงที่เพียงพอและความยืดหยุ่นสูง ( ductility) ทําให้มันทนต่อการกระแทกทางกลและทําให้สามารถบิดและการปรับปรุง
|
การทดสอบ: การทดสอบความยืดหยุ่นทางด้านข้ามหรือทางด้านยาว, การทดสอบการชื้น, ขนาดเมล็ด, การทดสอบการเผาไหม้, การทดสอบ flange, การทดสอบความแข็งแรง, การทดสอบ hydrostatic หรือการทดสอบไฟฟ้าที่ไม่ทําลาย
Tสถานการณ์การใช้งานทั่วไปใน Oil โรงแปรรูป
1. เครื่องทําความร้อนอากาศของเตาอบอบอุ่น (Airlpreheater): เครื่องทําความร้อนอากาศอากาศอากาศอากาศอากาศอากาศล่างนี่คือการใช้งานคลาสสิกของท่อปีกยาวก๊าซควันไหลผ่านด้านเปลือก (ด้านปีก) และอากาศไหลผ่านด้านท่อ
2หน่วยปฏิกิริยาและหน่วยไฮโดรเจน / อาหารแลกเปลี่ยนความร้อน: ใช้ผลิตภัณฑ์ปฏิกิริยาร้อนเพื่อทําความร้อนก่อนของวัสดุพรูที่เย็น ก๊าซกระบวนการไหลผ่านด้านเปลือก (ด้านปีก)
3. เครื่องเย็นสําหรับก๊าซธรรมชาติและก๊าซโรงแปรรูป: ปรับความเย็นของกระแสก๊าซกระบวนการต่างๆ
4เครื่องทําความเย็นอากาศ: แม้เครื่องทําความเย็นอากาศมักจะใช้ท่อปีกระจกแนวราบ แต่ในกรณีเฉพาะบางกรณี ก็ยังใช้ท่อปีกระจกแนวตั้งด้วยแฟนอากาศบังคับให้อากาศพัดผ่านท่อปีก, การเย็นของเหลวกระบวนการภายในท่อ
