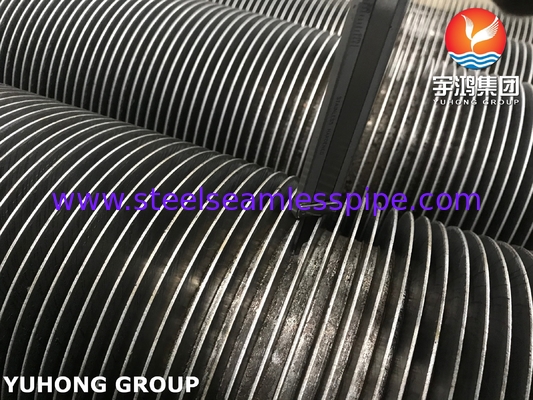

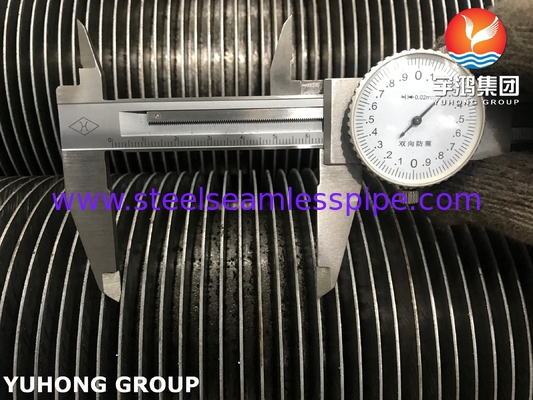

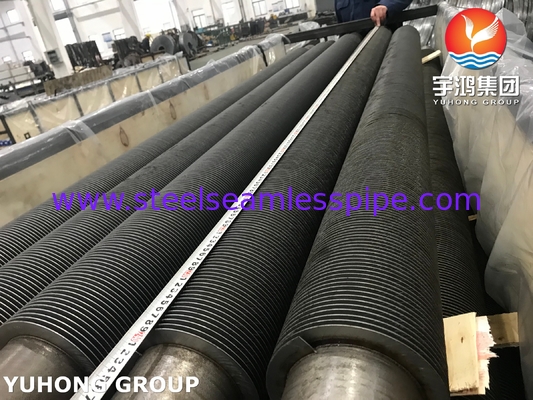

ASTM A213 T9 หลอด HFW ปลายเหล็กสแตนเลส สําหรับการผลิตพลังงานทางอุณหภูมิและนิวเคลียร์
รายละเอียดทั่วไป HFW ปีกท่อ
ท่อฐาน / ท่อ O.D: 15.88-219.1 มิลลิเมตร
ความสูงปีก: 5-50 มม.
ความหนาของปีก: 0.8-3.0mm
ความสูงปลาย: ตามคําขอของลูกค้า

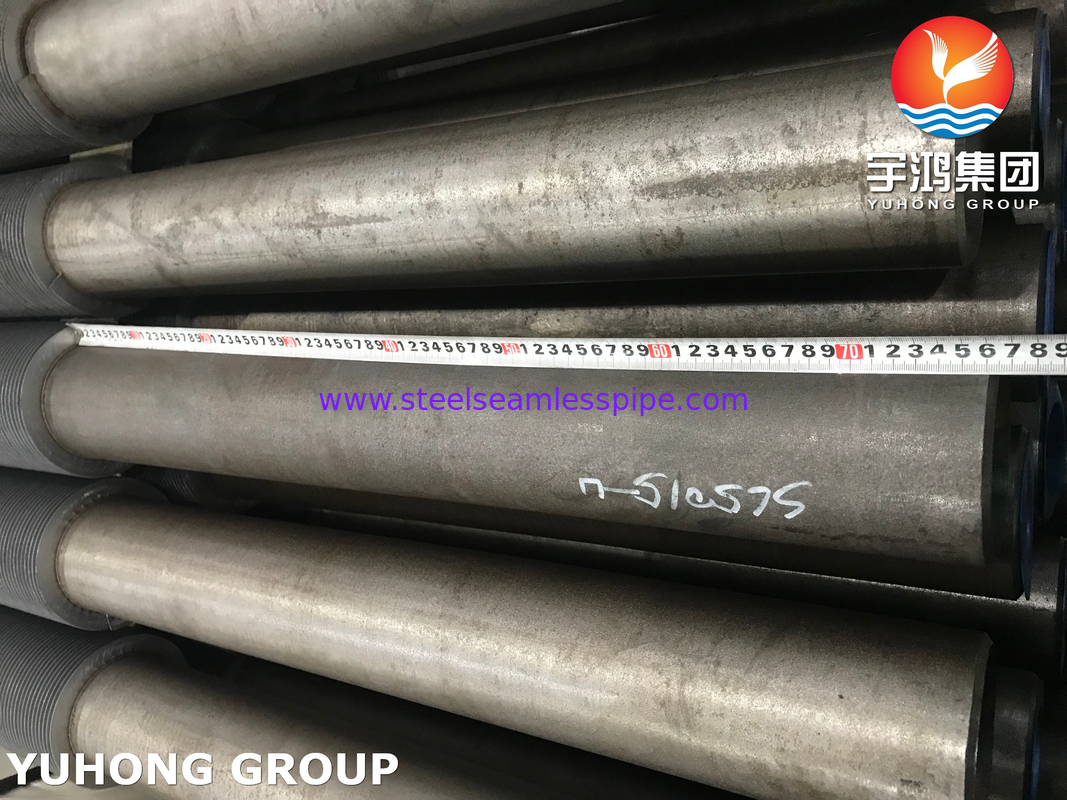

ปลาย: ปลายเรียบ, ปลายบาน
ไม่มีพื้นที่ปีกทั้งสองข้างตามคําขอของลูกค้า
ท่อพื้นฐานสําหรับท่อ HFW ปลาบมักจะเป็น: CS / SS / AS โดยทั่วไปวัสดุของปลาบเป็นเดียวกับวัสดุของท่อ
รายละเอียดของ ASME SA213 Tube K90941
ขนาดความหนาหลอดหม้อไฟเหล็กเฟอริตและออสเตนไทม์ไร้สาย, เครื่องทําความร้อนสูง และเครื่องแลกเปลี่ยนความร้อน, ที่ได้รับการกําหนดประเภท T5, TP304, ฯลฯ ใช้สําหรับหม้อไฟ, เครื่องทําความร้อนสูง, เครื่องแลกเปลี่ยนความร้อนหรือท่อคอนเดนเซอร์และการใช้งานอื่น ๆ.
สารประกอบทางเคมี (%)
| เกรด |
C |
Mn |
P |
ซู |
ใช่ |
Cr |
โม |
| T9 |
0.15 |
0.30-060 |
0.025 |
0.025 |
0.25-100 |
8.00-10.00 |
0.90-100 |
คุณสมบัติทางกล
| เกรด |
ความแข็งแรงในการดึง, นาที |
ความแข็งแรงของผลลัพธ์ (0.2% Offset,min) |
ความยาว |
บรีเนล/วิคเกอร์ส |
ร็อกเวลล์ |
| T9 |
ksi-60,MPa-415 |
ksi-30,MPa-205 |
30% |
179 HBW/190 HV |
89 HRB |
อุตสาหกรรมที่เกี่ยวข้อง
1การผลิตพลังงาน
ท่อปีกในเครื่องปั่น, เครื่องผลิตควายฟื้นฟูความร้อน (HRSG) และเครื่องประหยัดเพื่อปรับปรุงประสิทธิภาพการแลกเปลี่ยนความร้อนในโรงไฟฟ้าพลังงานพลังงานไฟฟ้าและพลังงานนิวเคลียร์
2ปิโตรเคมีและการแปรรูปน้ํามัน
ท่อที่มีปีกในเครื่องทําความร้อน, เครื่องปรับปรุง, และระบบการฟื้นฟูความร้อนที่เสีย เพื่อทนต่ออุณหภูมิสูงและสภาพแวดล้อมที่รสส
3. HVAC & เครื่องเย็น
ส่วนหนึ่งของเครื่องเย็นอากาศ เครื่องเรเดียเตอร์ และเครื่องปรับความหนาวสําหรับระบบควบคุมสภาพอากาศทางธุรกิจและอุตสาหกรรม
4การทําความร้อนในกระบวนการอุตสาหกรรม
ใช้ในระบบแห้ง เตาอบ และปฏิกิริยาเคมี ที่การกระจายความร้อนแบบเรียบร้อยเป็นสิ่งสําคัญ
5. ทะเลและนอกทะเล
ท่อที่มีปีกในเครื่องแลกเปลี่ยนความร้อนบนเรือและหน่วยการเกลือออกจากทะเล เนื่องจากความทนทานในสภาพของเกลือ
6การเปลี่ยนขยะเป็นพลังงาน และการควบคุมสิ่งแวดล้อม
ส่วนประกอบสําคัญในการบําบัดก๊าซควัน การฟื้นฟูก๊าซออก และระบบเผาไหม้ เพื่อลดการปล่อยก๊าซ
พลังงานโรงงาน
สําหรับท่อ HFW finend4 สายการผลิต ความยาวของสายการผลิตสองสายสําหรับการผลิตท่อปีกน้อยกว่า 25 เมตร และอีกสองสายสามารถถึง 30 เมตร
รายละเอียดสําหรับชนิดต่าง ๆ ของท่อปีก
| ประเภท |
คําอธิบาย |
ท่อฐาน |
รายละเอียดของปีก (mm) |
| ยาเกินค่าน้ํา (มม.) |
ปีกปะทะ |
ความสูงของปีก |
หนาปลีก |
| ลงตัว |
หลอดปีกประเภท G |
16-63 |
2.1 ~ 5 |
< 17 |
~ 04 |
| ผงผง |
โลหะผสมโลหะเดียว |
8-51 |
1.6 ~ 10 |
< 17 |
0.2-0.4 |
| ท่อปีกล่าง ท่อปีกชนิด T |
10-38 |
0.6 ~ 2 |
< 1.6 |
~ 03 |
| หลอดไม้ยาง หลอดคลื่น |
16-51 |
8.0 ~ 30 |
< 2.5 |
/ |
| เจ็บ |
ท่อปีกชนิด l/kl/ll |
16-63 |
2.1 ~ 5 |
< 17 |
~ 04 |
| สตริง |
ท่อปีกเส้น |
25-38 |
2.1-3.5 |
<20 |
0.2-0.5 |
| รุ่น U |
หลอดชนิด U |
16-38 |
/ |
/ |
/ |
| การปั่น |
หลอดปัดปั่น HF |
16-219 |
3 ~ 25 |
5 ~ 30 |
0.8-3 |
| ท่อปีกชนิด H/HH |
25-63 |
8 ~ 30 |
< 200 |
1.5-3.5 |
| ท่อปีกกระดูก |
25-219 |
8 ~ 30 |
5 ~ 35 |
φ5-20 |
ท่อพื้นฐาน / ท่อ:
1สแตนเลส: ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312
2.เหล็กดับเพล็กซ์/ซูเปอร์ดับเพล็กซ์: ASME SA789/A789, ASME SA790/A790
3เหล็กคาร์บอน: ASME SA106/ASTM A106, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210
4.เหล็กสแตนเลส: ASME SA213/ASTM A213, ASME SA335 /ASTM A335
5สแตนเลสเหล็กสแตนเลส: สแตนเลสเหล็กสแตนเลสเหล็กสแตนเลสเหล็กสแตนเลสเหล็กสแตนเลสเหล็กสแตนเลสเหล็กสแตนเลส
วัสดุปีก:สแตนเลส สแตนเลส แคบอนสแตนเลส
