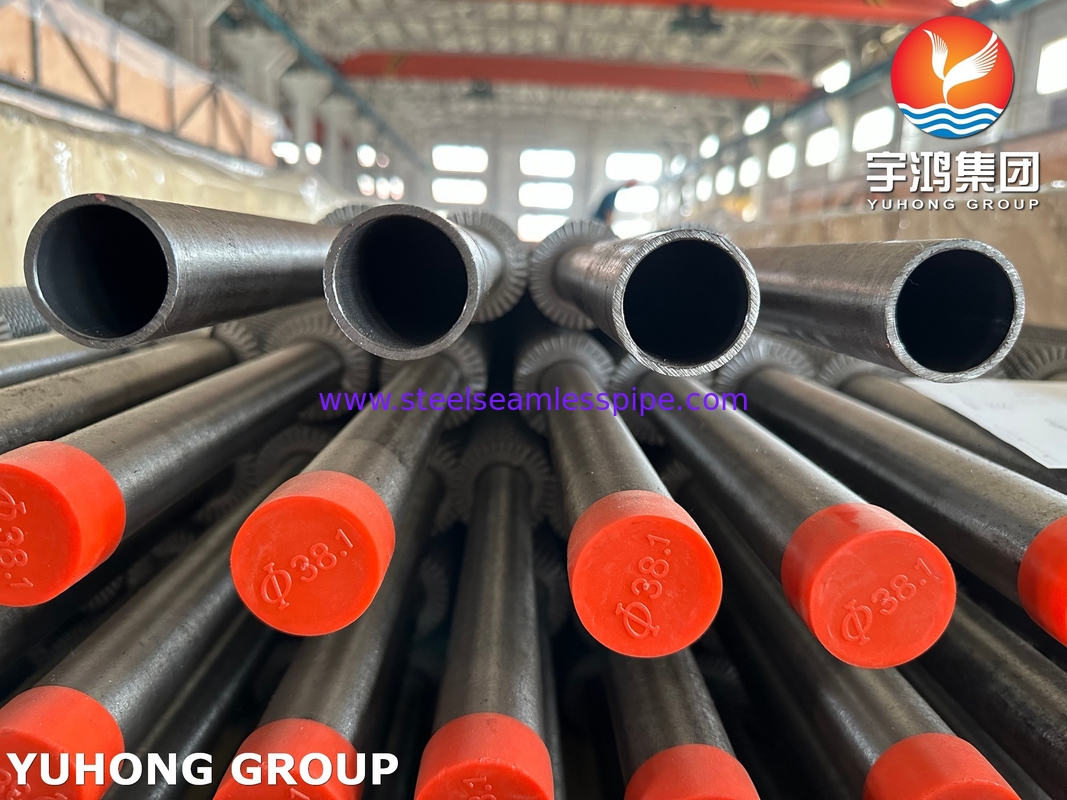

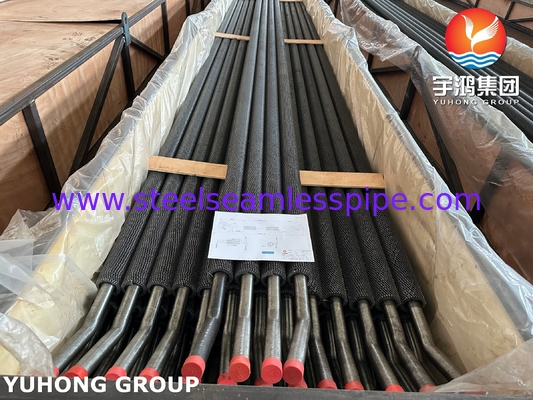

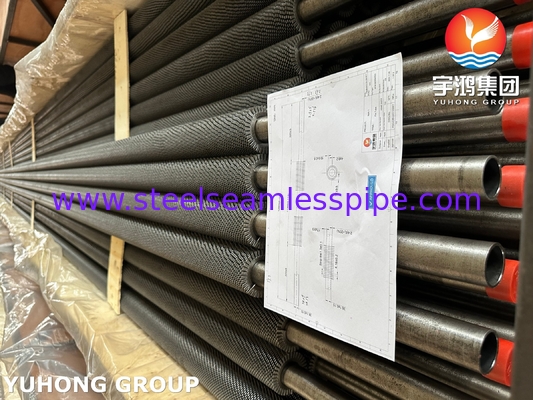

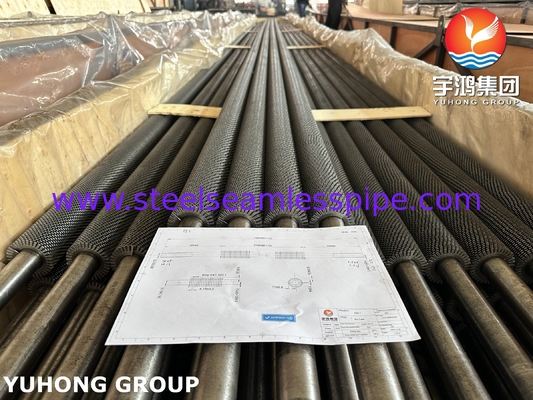

ASTM A213 / ASME SA213 T22 HFW ท่อปีกขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีด

ASTM A213 / ASME SA213 T22 HFW ผงขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีด

SA213 นี่คือนิติกรณ์ระดับนานาชาติ ASTM ที่ครอบคลุมหลอดหม้อ, เครื่องอบอุ่นและเครื่องแลกเปลี่ยนความร้อนจากเหล็กเฟอริตและออสเตนิติสที่ไม่มีรอยต่อสําหรับการใช้งานอุณหภูมิสูง

ความทนทานต่อการออกซิเดนและการกัดกรองที่อุณหภูมิสูงเมื่อเทียบกับเหล็กคาร์บอน ความทนทานต่อการโจมตีของไฮโดรเจนและความสามารถในการปั่นและการปรับปรุงที่ดีเครื่องทําความร้อนสูงและหลอดทําความร้อนใหม่, ท่อแลกเปลี่ยนความร้อนในโรงชําระน้ํามัน, โรงงานปิโตรเคมีและโรงงานไฟฟ้า, โดยเฉพาะอย่างยิ่งที่ทํางานระหว่าง 500 °C และ 600 °C (930 °F - 1110 °F).

HFW FIN TUBE, วัสดุแผ่นถูกผสมผสานตามระยะยาวกับท่อฐานโดยการผสมผสานด้วยความถี่สูงหรือการผสมผสานต่อการต่อต้านการสัมผัส กระบวนการนี้รวดเร็วและประหยัด

ปีก: สายเหล็กต่อเนื่อง (มักเป็นเหล็กคาร์บอนหรือเหล็กไร้ขัด) ที่ม้วนเป็นกลมและผูก (ขุด, ผสมหรือติด) กับผิวนอกของท่อฐานปีกเพิ่มพื้นที่พื้นผิวการถ่ายทอดความร้อนภายนอกอย่างสําคัญ.

ผิวขีด: เส้นขีดมีช่องหรือตัดในระยะเวลาปกติตามความสูงของมัน

ข้อดี:

ความวุ่นวายที่เพิ่มขึ้น: ปีกขัดขัดจะทําลายชั้นขอบของก๊าซที่ไหลผ่านปีกได้อย่างมีประสิทธิภาพมากกว่าปีกปกติ, ปรับปรุงประสิทธิภาพการถ่ายส่งความร้อนให้ดีขึ้น

ลดการสกปรก: ช่องว่างระหว่างปีกขีดขีด ทําให้เถ้า ผงหรืออนุภาคอื่น ๆ ยากกว่าที่จะสะกดและสะสมหนักเมื่อเทียบกับปีกแข็ง

น้ําหนักลด: มีวัสดุน้อยกว่าปีกแข็งที่มีความสูงเท่ากัน

ท่อปีกฟันถูกใช้อย่างแพร่หลายในเครื่องผลิตควายฟื้นฟูความร้อน (HRSG)


สาเหตุหลักคือ มันปรับปรุงประสิทธิภาพการถ่ายทอดความร้อน, ความสามารถต่อต้านเถ้า / การกัดกร่อน และความน่าเชื่อถือของโครงสร้างอย่างดีเยี่ยม, เหมาะสมกับสภาพการทํางานที่ยากลําบากของ HRSG.

แก้ไขปัญหาหลักของ HRSG

ประสิทธิภาพการถ่ายทอดความร้อนของก๊าซควันต่ํา สร้างด้วยฟัน ทําลายชั้นขอบเขต, ส่งผลให้เกิดความวุ่นวาย และปรับปรุงประสิทธิภาพการถ่ายทอดความร้อน 30-50%

ก๊าซควันมีฝุ่น/สะสมฝุ่นได้ง่าย ด้านขอบมีขีดขีดสั่นและทําความสะอาดด้วยตัวเองเพื่อลดการสะสมฝุ่นและอุดตัน
การเริ่มต้นและหยุดบ่อย + การกระตุ้นความเครียดทางความร้อน การเชื่อมต่อโลหะด้วยการผสมผสานความถี่ความถี่ความแรง ≥ 200 MPa ความทนทานต่อการแตกของความเหนื่อยร้อน

การขยายการถ่ายทอดความร้อน: การปรับปรุงประสิทธิภาพอย่างย้อนหลัง เครื่องกําเนิดความวุ่นวาย: การบิดหรือรอยแตก (มีฟัน) บนผิวของปีกทําให้ก๊าซควันสร้างหมุนเวียนระยะสั้นการทําลายชั้นขอบ laminar (แหล่งหลักของการต่อต้านความร้อนของก๊าซควัน)คออฟเฟกชันการถ่ายทอดความร้อนสูงกว่าปีกเรียบ 30-50% และพื้นที่แลกเปลี่ยนความร้อนลดลง 20% โดยอัตราแลกเปลี่ยนความร้อนเดียวกัน

พื้นผิวการทําความร้อนที่ขยาย: การออกแบบที่มีฟันเพิ่มพื้นที่แลกเปลี่ยนความร้อนที่มีประสิทธิภาพในพื้นที่จํากัด (15-25% กว่าปีกเรียบ), เหมาะสําหรับการออกแบบที่คอมพัคต์ของ HRSG.

การสะสมเถ้าและทําความสะอาดตัวเอง: การรับประกันการทํางานระยะยาว เมื่อก๊าซควันไหลผ่านขอบ serrated ในความเร็วสูงป้องกันเถ้าที่ลอยอยู่ไม่ให้ติด

สารประกอบทางเคมีสูงสุด %

คุณสมบัติทางกล

การใช้งาน:

เครื่องปั่นไฟฟ้า:

ปัจจัยประหยัด: ใช้ก๊าซควันจากบอเลอร์เพื่อทําน้ําอาหารร้อนก่อน ปีกขัดขวางป้องกันการปนเปื้อนเถ้าที่พบในกระบวนการเผาไหม้ถ่านหิน / พลังชีวภาพ

เครื่องทําความร้อนสูงและเครื่องทําความร้อนใหม่: ทําความร้อนควันถึงอุณหภูมิที่สูงมาก (โดยทั่วไป 540-565 ° C / 1000-1050 ° F) T22 ให้ความแข็งแรงในการเคลื่อนที่ที่จําเป็น; ปีกขีดขวางเพิ่มการถ่ายทอดความร้อนในก๊าซควันที่มีเถ้าสูง.

เครื่องทําความร้อนอากาศก่อน (Ljungström/Regenerative): เก็บความร้อนจากก๊าซควันเพื่อทําความร้อนอากาศในการเผาไหม้ก่อน ปีกขีดขีดเหนือกว่าในสภาพแวดล้อมที่เปียกมากนี้

เครื่องกําเนิดควายการฟื้นฟูความร้อน (HRSG):

อุปกรณ์ระเหย ออมสิน อุปกรณ์ทําความร้อนสูง อุปกรณ์ทําความร้อนใหม่: ใช้ในโรงงานไฟฟ้าวงจรรวม T22 รับมือกับควายความดันสูง / อุณหภูมิปีกขัดขัดส่งความร้อนได้อย่างมีประสิทธิภาพจากก๊าซออกของตุรกิปินที่สะอาดเทียบเท่ากันในขณะเดียวกันยังป้องกันการถ่ายทอดอัพสตริมหรือการปนเปื้อนท่อได้อย่างมีประสิทธิภาพ.

โรงแปรรูปและโรงงานปิโตรเคมี:

เครื่องทําความร้อนและเตาอบกระบวนการ (เครื่องทําความร้อนด้วยไฟ): ท่อส่วนการคอนเวคชั่น (เช่น เครื่องทําความร้อนน้ํามันดิบ เครื่องทําความร้อนด้วยระบายความร้อน เครื่องทําความร้อนโคเกอร์ เครื่องทําความร้อนฟู้ดรีฟอร์เมอร์).ปีกมีขีดขีดปรับปรุงประสิทธิภาพการถ่ายทอดความร้อน และป้องกันการปนเปื้อนจากคอกซ์, คาตาเลสฟิน, หรือหอม

เครื่องปั่นความร้อนจากอุปกรณ์เสีย (WHB):

เก็บความร้อนจากกระแสกระบวนการ (ตัวอย่างเช่น ก๊าซควัน FCC, ก๊าซควัน reformer) T22 จัดการการผลิตควัน; ปีก serrated เหมาะสําหรับอนุภาคหรือก๊าซ coking

เครื่องปรับปรุงโรงงานไฮโดรเจน:

ช่องหลอด convection เปิดเผยกับก๊าซควันอุณหภูมิสูง

การแปรรูปทางเคมี:

เครื่องทําความเย็น/เครื่องทําความร้อนแก๊สกระบวนการอุณหภูมิสูง: เหล็กโครม-โมลิบเดนียมจําเป็นเมื่อกระแสก๊าซมีอนุภาค, ผสมผสาน, หรือมีแนวโน้มที่จะเกิดฝุ่น และเมื่ออุณหภูมิสูง.

เครื่องทําความร้อนอากาศ (การฟื้นฟู):

ระบบอุตสาหกรรมใช้ความร้อนที่เสียจากเตาอบหรือเตาอบ เพื่อทําอากาศในการเผาไหม้ร้อนก่อน โดยเฉพาะอย่างยิ่งเมื่อก๊าซสูบสกปรก
