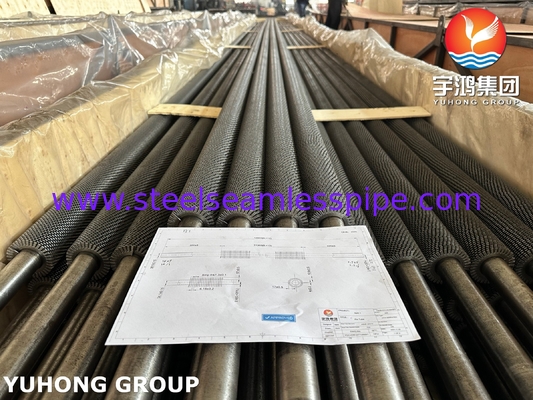

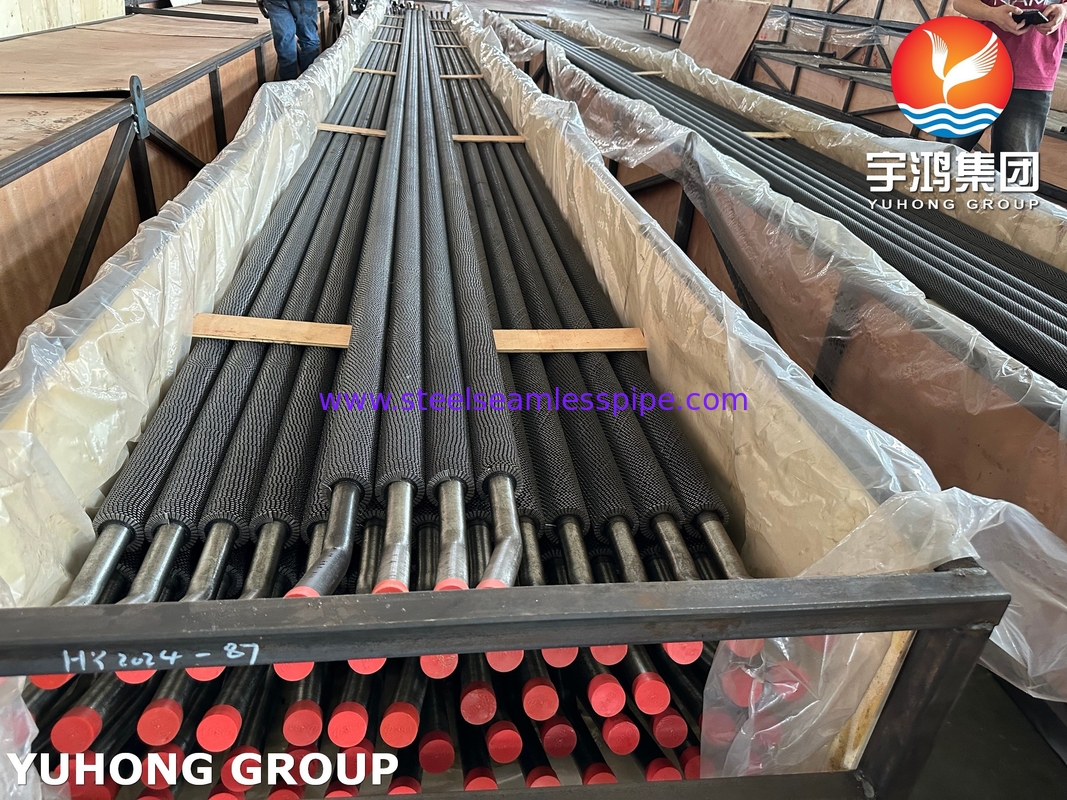

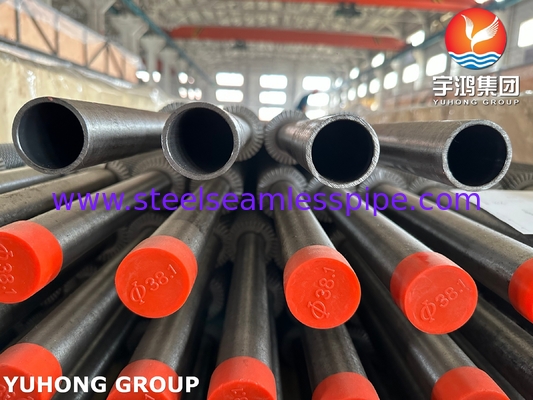

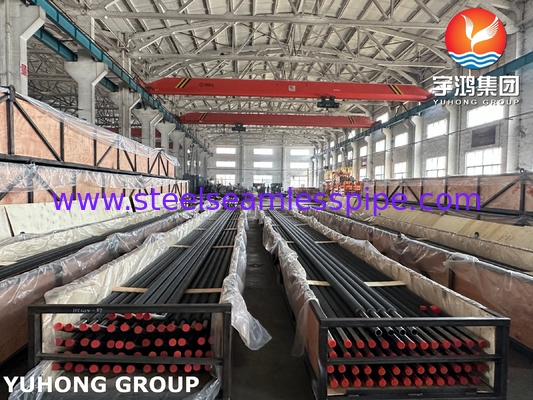

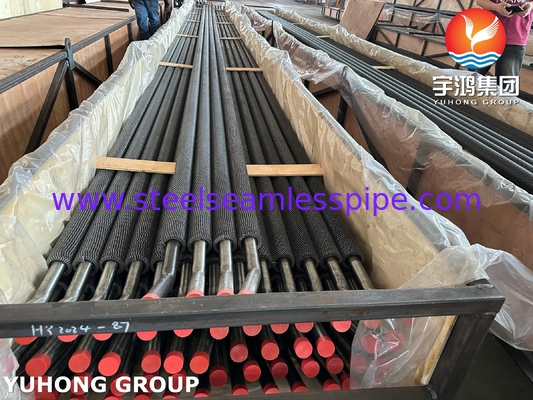

ASME SA213 T22 ครีบหยักพร้อมท่อสำหรับเครื่องแลกเปลี่ยนความร้อนและเครื่องทำความเย็นอากาศ

ASME SA213 T22 สารประกอบของท่อฐาน

วัสดุของหลอดแกน - SA312 T22 (ความชัดเจนและการแก้ไข):

• SA312: เฉพาะเจาะจง ASME นี้ครอบคลุมท่อเหล็กไร้ขัด austenitic ที่ไม่มีรอยต่อและเชื่อมสําหรับอุปกรณ์อุณหภูมิสูงและการใช้งานการเกรดทั่วไป
• T22: นี่ไม่ใช่เกรดที่มักถูกระบุใน SA312. เกรด SA312 เช่น TP304, TP316, TP321, ฯลฯ (สแตนเลส)
• "T22" ความสับสน: T22 หมายถึงเหล็กสแตนเลสต่ํา (2.25% โครเมียม - 1% โมลิเบดเนียม) เป็นวัสดุที่พบทั่วไปสําหรับการใช้งานในอุณหภูมิสูง แต่ตกอยู่ในรายละเอียดเช่น:

ASME SA213 T22: สําหรับหม้อเตาเหล็กสแตนเลสเฟอริตและออสเตนไทม์ที่ไม่มีรอยต่อ, เครื่องทําความร้อนสูงและท่อแลกเปลี่ยนความร้อน

ASME SA335 P22: สําหรับท่อเหล็กสแตนเลสเฟอริตแบบไร้รอยสําหรับการใช้งานในอุณหภูมิสูง

• สรุป: วัสดุส่วนกลางของท่อเกือบจะแน่นอน SA213 T22 (ถ้ามันเป็นท่อ) หรือ SA335 P22 (ถ้ามันเป็นท่อ) มันเป็นเหล็กสแตนเลสต่ําที่รู้จักกันดีสําหรับความแข็งแรงในอุณหภูมิสูงและทนต่อการออกซิเดนถึงประมาณ 1050 °F (565 °C)มันไม่ใช่สแตนเลส

ประเภทปีก - ปีกขัด:

• โครงสร้าง: ปีกขนาบเริ่มต้นเป็นปีกทรงกระบอกต่อเนื่อง (เช่นปีกขา "L" หรือ "LL") ล้อบนท่อฐานส่วนเล็ก ๆ ถูกตัดออกหรือ "ฉัก" ตรงกับความยาวของปีก.
• คุณลักษณะทางสายตาที่สําคัญ: แทนที่จะเป็นเส้นเรียบต่อเนื่อง ปีกมีช่องว่างเล็ก ๆ น้อย ๆ หรือรอยลอยตามขอบของมัน, สร้างลักษณะ "เป็นเส้น" (เหมือนใบเลื่อย)
• วัตถุประสงค์ของ Serrations:

การถ่ายทอดความร้อนที่เพิ่มขึ้น: ผ่าตัดขัดขวางการสร้างชั้นขอบของของเหลว (โดยทั่วไปเป็นก๊าซเช่นอากาศหรือก๊าซควัน) ผ่านปีก.การทําลายชั้นย่อยแบบ laminar และปรับปรุงประสิทธิภาพการถ่ายทอดความร้อนให้ดีขึ้นอย่างมาก เมื่อเทียบกับปีกเรียบ.

น้ําหนักและวัสดุที่ลดลง: วัสดุที่ถอดออกจะลดน้ําหนักและค่าใช้จ่ายโดยรวมเล็กน้อยเมื่อเทียบกับปีกแข็งที่เท่าเทียมกัน

• การสอดคล้อง

การลดความดันสูงขึ้นเล็กน้อย: ความวุ่นวายที่เพิ่มขึ้นยังเพิ่มความต้านทานต่อการไหลของของเหลว (ความดันลดลง) ผ่านกระดูกท่อ

ความเป็นไปได้ในการเกิดฝุ่น: บางครั้งขีดขีดอาจมีแนวโน้มที่จะติดตัวอนุภาคในกระแสก๊าซสกปรก เมื่อเทียบกับขีดเรียบ ๆ แต่ไม่มากเท่าขีดที่มีขีดขีด

คําอธิบายรวม - SA213 T22 ท่อที่มีปีกขัดขัด:

• หลัก: ท่อที่ไม่มีรอยผลิตตามมาตรฐาน ASME SA213 T22 ผลิตจากเหล็กสแตนเลสต่ํา 2.25Cr-1Mo
• ปีก: ปีกทรงสลิปที่ผูก (โดยปกติเป็นบิดความอืดและมีเท้า) กับผิวนอกของท่อ ปีกนี้มีรูปร่างปกติตัดตั้งค่าตามความสูงของมันสร้างโปรไฟล์ขอบขีดขีด.

SA213 T22 ท่อขีดขีดขีดขีด

• โรงไฟฟ้า เครื่องผลิตควายฟื้นความร้อน (HRSGs): เครื่องประหยัด, เครื่องระเหย, เครื่องทําความร้อนสูง, เครื่องทําความร้อนใหม่หม้อต้มถ่านหิน / ก๊าซ ช่องประหยัด (การทําความร้อนก่อนน้ําอาหาร)
• ปิโตรเคมี/โรงแปรรูป: เครื่องทําความร้อน/เตาอบ, เครื่องออกซิเดนอุณหภูมิ/โรงเผาไหม้
• เครื่องปั่นอุตสาหกรรม เครื่องปั่นความร้อนที่ใช้เสีย เครื่องปั่นความร้อนที่นําความร้อนจากเตาอบ เครื่องปั่นแก๊ส หรือกระบวนการทางเคมี
• ซีเมนต์ / เหล็ก Preheaters & Coolers การฟื้นฟูความร้อนจากเตาอบ/เตาอบเย็นก๊าซออก
