ASME SA209 ท่อปีกที่ติดตั้งด้วยปีก AL1060 สําหรับเครื่องประหยัดเครื่องต้มน้ําและเครื่องทําความร้อนอากาศ

1วัสดุท่อฐาน: SA209

ประกอบ:

คาร์บอน (C) 0.10~0.20%
มังกะนิส (Mn) 0.30~0.80%
ฟอสฟอรัส (P) ≤ 0.025%
ซัลฟ์เฟอร์ (S) ≤ 0.025%
ซิลิคอน (Si) 0.10 ∼0.50%
โมลิบเดน (Mo) 0.44 ٪ 0.65%
ทองแดง (Cu) ≤ 0.25% (ถ้ามี)
โครเมียม (Cr) ≤ 0.30%
นิเคิล (Ni) ≤ 0.40%
วานาเดียม (V) ≤ 0.03%

คุณสมบัติ:

• ความแข็งแรงในอุณหภูมิสูงและความทนทานในการคลาน
• ความทนทานต่อการออกซิเดนและการกัดกร่อนที่ดีขึ้น เมื่อเทียบกับสแตนเลสคาร์บอนธรรมดาที่อุณหภูมิสูงขึ้น
• สามารถปั่นได้ดี

2วัสดุปีก: AL1060

คุณสมบัติ:

ความสามารถในการนําความร้อนที่ดี: (~ 230 W / m · K) - เหตุผลหลักของการใช้ปีกอลูมิเนียม

ความทนทานต่อการกัดกร่อนที่ดี: สร้างชั้นออกไซด์ป้องกัน

ความสามารถในการปรับปรุง / ความยืดหยุ่นสูง: สามารถปรับปรุงง่ายในระหว่างการผลิต

ความหนาแน่นต่ํา น้ําหนักเบา

ความแข็งแรงต่ํา: นุ่มกว่าอะลูมิเนียมสับสน แต่เพียงพอสําหรับการใช้งานปีกหลายอย่าง

การนําไฟฟ้าสูง

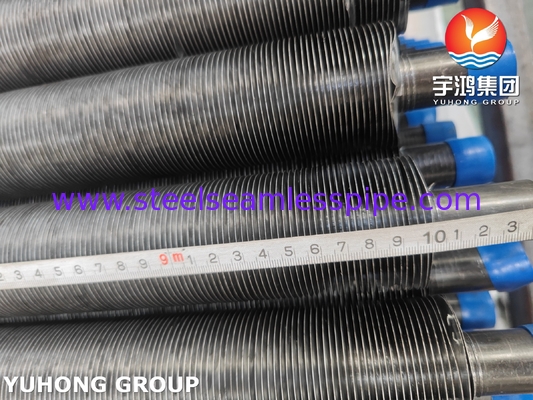

3ประเภทปีก: ติด (G-Fin)

กระบวนการผลิต:

• ช่องทางถูกแปรรูป (มักจะเป็นการบด) ลงในผิวภายนอกของท่อฐานเหล็ก
• สายสตริปของปีกอัลลูมิเนียม (AL1060) ใส่เข้าไปในช่อง
• รอลเลอร์แรงดันสูงหรือพิมพ์ผลักดันวัสดุผนังท่อผ่านขอบของแผ่นอลูมิเนียม, การทํางานเย็นและกลไกล็อคฐานปีกอย่างมั่นคงในช่อง.,การผูกพันทางกลที่แน่นตามความยาวของปีก

ลักษณะสําคัญ:

• การเชื่อมโยงทางกลที่แข็งแกร่ง: ปีกถูกล็อคไว้ในผนังท่อด้วยทางกายภาพ, ให้ความทนทานที่ดีต่อการปลดปีกเนื่องจากจักรยานความร้อนหรือการสั่นสะเทือน
• ไม่มี Solder / Braze: กําจัดปัญหาเช่นการกัดกร่อนของ flux, การจํากัดจุดละลายของเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก, หรือช่องว่างที่เป็นไปได้ในสายพันธนาการ.
• ติดต่อโลหะต่อโลหะโดยตรง: ให้ความต้านทานความร้อนที่ต่ํา (ประสิทธิภาพการถ่ายทอดความร้อนที่ดี)
• ความสมบูรณ์แบบของปีก: วัสดุปีก AL1060 ตัวเองยังคงไม่เปลี่ยนแปลง (ไม่ละลาย) โดยยังคงมีความสามารถในการนําไฟและความต้านทานต่อการกัดกรอง
• ความหนาแน่นของปีก: ยอมให้มีปีกสูงต่อนิ้ว (FPI)
• ลักษณะภายนอก: ปกติมีลักษณะโลหะที่สะอาดและมีเย็บที่เห็นได้ชัดที่โลหะท่อถูกม้วนบนฐานปีก

ข้อดีสําคัญ:

• ประสิทธิภาพการถ่ายทอดความร้อนสูง
• ความแข็งแรงและความทนทานที่ดีเยี่ยมของขนนก
• ความสามารถในอุณหภูมิสูงที่ดีของท่อฐาน
• ความต้านทานต่อการกัดกรองของปีก (AL1060) และท่อฐาน (SA209)
• ไม่มีเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก

4การใช้งาน

• ระบบทางทะเลและนอกทะเล
• เครื่องแลกเปลี่ยนความร้อนในโรงงานปรับเกลือ
• เครื่องเย็นกรดซัลฟูริก (H2SO4)
• เครื่องปั่นน้ํามันกรด (H2S)
• คอนเดนเซอร์ควายในโรงงานพลังงานภูมิ
• การฟื้นฟูความร้อนจากก๊าซควัน
• เครื่องระเหยอะโมเนีย (NH3)
• เครื่องระบายอากาศฟื้นฟูความร้อน (HRV)

5การใช้งานทั่วไป:

• เครื่องกําเนิดควายฟื้นฟูความร้อน (HRSG): ช่องประหยัดและช่องระเหย
• เครื่องประหยัดหม้อต้มน้ํา: การฟื้นฟูความร้อนจากก๊าซควัน
• เครื่องทําความร้อนอากาศ (ชนิด Ljungström หรือแบบท่อ): ทําความร้อนอากาศในการเผาไหม้
• เครื่องทําความร้อน/ทําความเย็นด้วยก๊าซกระบวนการ: ในโรงงานชําระน้ํามัน, โรงงานปิโตรเคมี และโรงงานเคมี
• ผังหลอดปีกอุณหภูมิสูง: เมื่อต้องการความทนทานอุณหภูมิสูงและพื้นผิวขยายที่ประสิทธิภาพ
