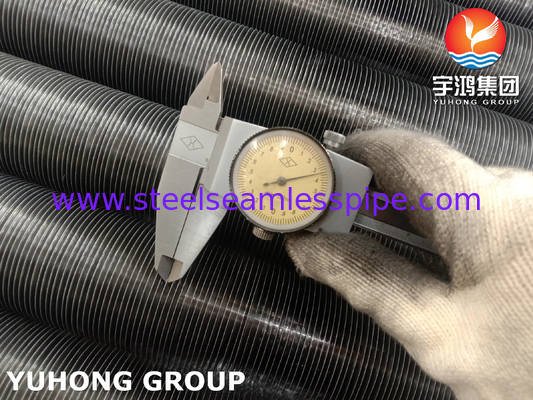

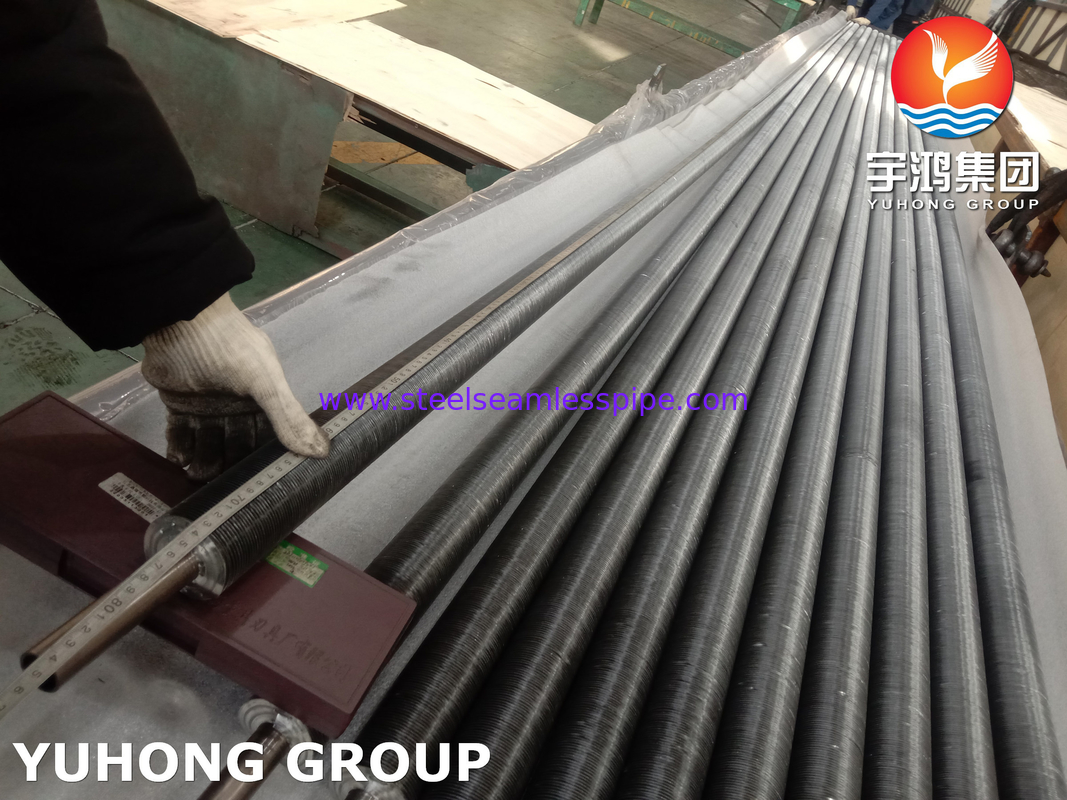

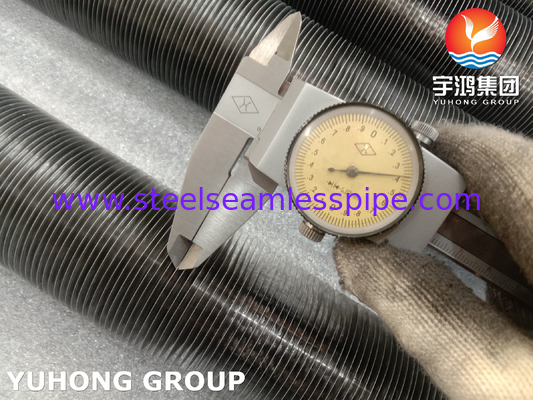

ASME SB163 N04400 หลอดปีกที่ติดตั้งด้วยปีกอลูมิเนียมสําหรับเครื่องเย็นอากาศและเครื่องปั่นแก๊ส

1วัสดุท่อฐาน: โมเนล 400 (UNS N04400)

ประกอบ:

• นิเคิล (Ni): 63%

• ทองแดง (Cu): 28~34%

• เหล็ก (Fe): ≤2.0%

• มังกะนิส (Mn): ≤2.0%

• คาร์บอน (C): ≤0.3%

• ซัลเฟอร์ (S): ≤0.024%

คุณสมบัติทางกล:

• ความแข็งแรงต่อการดึง: 550-780 MPa
• ความแข็งแรงของแรงผลิต: 240-550 MPa
• ความยาว: 35~50% (ในความยาว 50 มม)
• ความแข็ง: 70 ราคา 90 HRB (Rockwell B)

ขอบเขตอุณหภูมิ

• การใช้งานต่อเนื่อง: สูงสุด 600°C (1112°F)
• การใช้ในอุณหภูมิต่ํา: ช่วยรักษาความยืดหยุ่นได้ถึง -200 °C (-328 °F)

ความต้านทานต่อการกัดกรอง:

• ทนต่อการแตกของความเครียด (SCC) ที่เกิดจากสารคลอริด, การเจาะและการกัดแยก
• เหมาะสมกับกรดซัลฟูริก (< 50% ความเข้มข้น), กรดไฮโดรคลอริก (< 20%), กรดไฮโดรฟลูอริก และแอลคาลี

2วัสดุปีก: อลูมิเนียม (Al)

• ความสามารถในการนําความร้อนสูง: อลูมิเนียมมีประสิทธิภาพการถ่ายทอดความร้อนที่สูงขึ้นเพิ่มอัตราการแลกเปลี่ยนความร้อนโดยรวม
• น้ําหนักเบา: ลดน้ําหนักรวมของชุดโดยรักษาความสมบูรณ์แบบของโครงสร้าง
• ประสิทธิภาพในด้านค่าใช้จ่าย: ให้ความสมดุลระหว่างผลงานและราคาถูก เมื่อเทียบกับเหล็กสลัดที่แปลก
• ความต้านทานต่อการกัดกรอง: โดยธรรมชาติสร้างชั้นออกไซด์ป้องกัน เหมาะสําหรับสภาพแวดล้อมปานกลาง (เมื่อรวมกับ Monel 400 มันขยายการใช้งานไปยังสภาพที่รุนแรงกว่า)

3. ลักษณะการออกแบบ

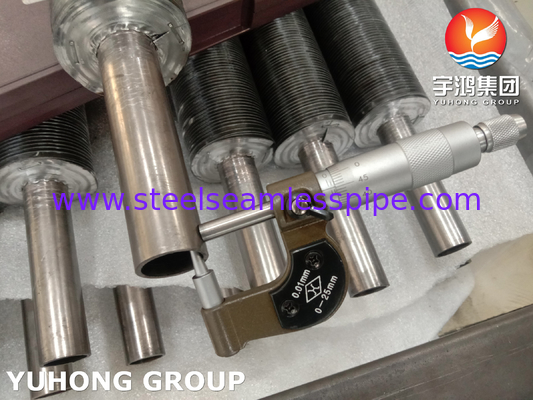

• เทคโนโลยีปีกที่ติดตั้ง: ปีกอลูมิเนียมถูกผูกติดกับท่อฐาน Monel 400 ด้วยการขยายทางกลหรือไฮดรอลิก เพื่อให้ความสัมพันธ์ทางความร้อนและความทนทานที่ดีที่สุด
• การปรับปรุงตามความต้องการ: มีให้เลือกในความหนาแน่นปีก, ความสูง, และความยาวของท่อต่าง ๆ เพื่อตอบสนองความต้องการการถ่ายทอดความร้อนเฉพาะเจาะจง
• ความยืดหยุ่นในการใช้งาน: เหมาะสําหรับเครื่องแลกเปลี่ยนความร้อน เครื่องบดความร้อน เครื่องปั่นและระบบเย็นในอุตสาหกรรม เช่น ปิโตรเคมี การผลิตพลังงาน และวิศวกรรมทางเรือ

4การใช้งาน

• ระบบทางทะเลและนอกทะเล
• เครื่องแลกเปลี่ยนความร้อนในโรงงานปรับเกลือ
• เครื่องเย็นกรดซัลฟูริก (H2SO4)
• เครื่องปั่นน้ํามันกรด (H2S)
• คอนเดนเซอร์ควายในโรงงานพลังงานภูมิ
• การฟื้นฟูความร้อนจากก๊าซควัน
• เครื่องระเหยอะโมเนีย (NH3)
• เครื่องระบายอากาศฟื้นฟูความร้อน (HRV)

5ข้อดี

ความทนทาน: โมเนล 400 ทนทานกับการเจาะ, การกัดกร่อนในช่องแยก, และการกัดกร่อนจากการเครียด

ประสิทธิภาพ: ปีกอะลูมิเนียมเพิ่มพื้นที่พื้นผิวให้มากที่สุดเพื่อการระบายความร้อนอย่างรวดเร็ว

ความสามารถปรับปรุง: ทํางานได้อย่างน่าเชื่อถือในอุณหภูมิที่รุนแรงและสื่อที่รุนแรง
