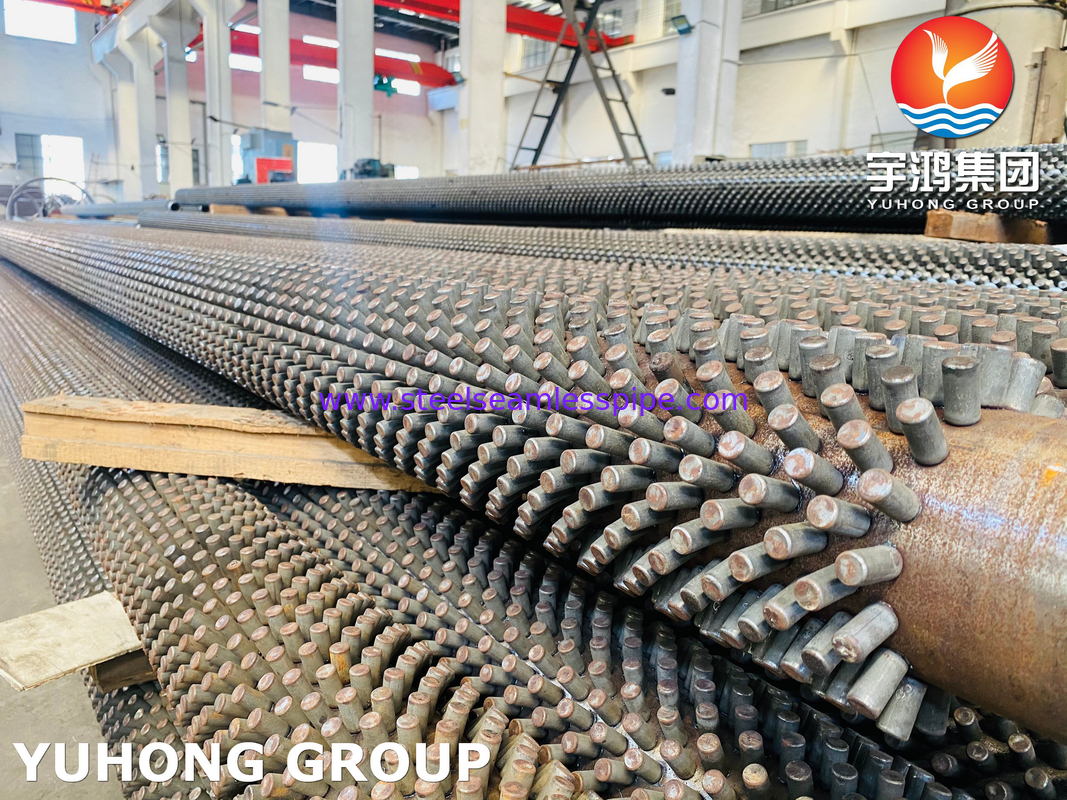

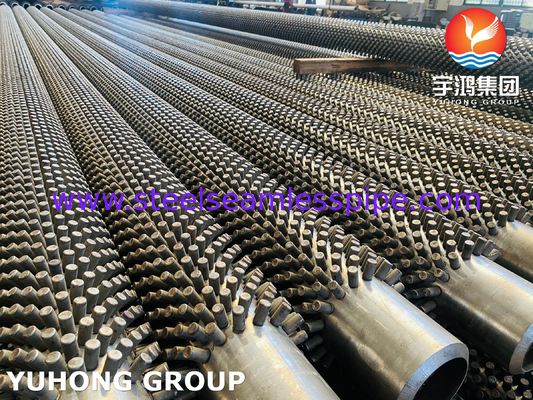

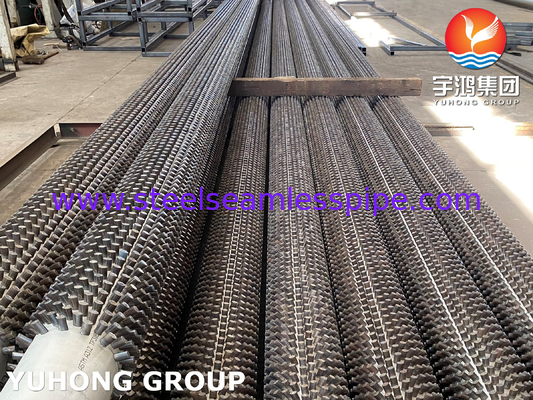

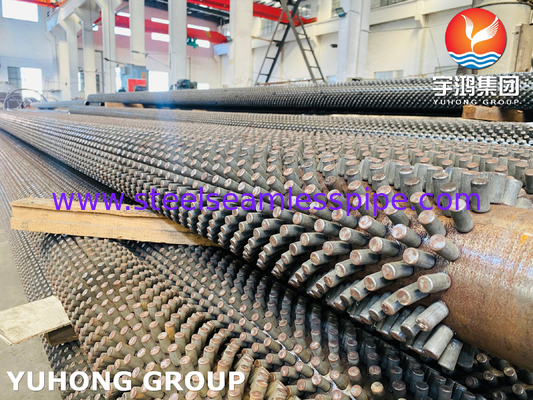

สภาพสูง ASTM A312 TP316L ท่อที่ติดหมึกสําหรับเตาอบและโรงงานเหล็ก

1รายละเอียดของวัสดุ:

ASTM A312: มาตรฐานสําหรับท่อเหล็กไร้สแตนเลส austenitic แบบไร้รอยต่อ/ป้อน เหมาะสําหรับอุณหภูมิสูงและสภาพแวดล้อมที่รุนแรง

TP316L: รุ่นเหล็กไร้ขัดเหล็ก 316 ที่มีคาร์บอนต่ํา (สูงสุด 0.03%), เพิ่มความสามารถในการผสมและความทนทานต่อการกัดกร่อนโดยลดการตกของคาร์บิด

สต๊อด: ขนาดเล็ก (มักถูกผสมด้วยความต้านทาน) บนพื้นผิวท่อ ผลิตจากวัสดุที่เข้ากันได้ (มักจะเหมือนกันกับท่อ) เพื่อป้องกันการกัดกรอง

วัตถุประสงค์: การปรับปรุงความปลอดภัยและประสิทธิภาพทางความร้อนโดยการรักษาความปลอดภัย

2. ส่วนประกอบพิเศษ

A. สต๊อด (แอนเกอร์ปิน)

วัสดุ

ปกติผลิตจาก TP316L เพื่อตรงกับความทนทานต่อการกัดกร่อนของท่อ

สายสลัดทางเลือก (ตัวอย่างเช่น Inconel 601 หรือ RA253MA) สําหรับอุณหภูมิสูงสุด (> 1000 °C) หรือสภาพแวดล้อมที่ทนทานต่อซัลฟิด

การเปลี่ยนแปลงการออกแบบ:

Helical Studs: รูปแบบสไพร่สําหรับการปรับปรุงการสนับสนุนที่ทนทาน

สูงตรง: การจัดตั้งตั้งเพื่อการกระจายภาระแบบเรียบร้อย

รูปแบบที่กําหนดเอง: หัวเห็ด, สับ, หรือกระดุมขัดสําหรับการผูกติดกันที่มีความแข็งแรงเฉพาะเจาะจง

กระบวนการปั่น:

การเชื่อมต่อการปล่อยคอนเดซิเตอร์ (CD): การเชื่อมต่อความเร็วสูงและความร้อนต่ําเพื่อลดความบิดเบือนของท่อฐานให้น้อยที่สุด

การผสมท่อ arc: สําหรับ studs หนากว่าที่ต้องการความแข็งแกร่ง shear มากกว่า

B. ท่อฐาน (TP316L)

ความต้านทานต่อการกัดกร่อนที่เพิ่มขึ้น:

คาร์บอนต่ํา (สูงสุด 0.03%): ป้องกันความรู้สึกในพื้นที่ผสม

โมลิบเดนียม (2% 3%) ปรับปรุงความทนทานต่อการเจาะในสภาพแวดล้อมที่อุดมไปด้วยคลอริด (เช่น โรงงานทางทะเลหรือเคมี)

การรักษาผิว:

พิกเกิล / พาซิฟชั่น: กําจัดสารติดต่อด้วยเหล็ก และฟื้นฟูชั้นออกไซด์หลังการผสม

Shot Blasting: พื้นผิวที่หยาบคายเพื่อการเชื่อมต่อที่ทนไฟที่ดีกว่า

C. อินเตอร์เฟซ stud-tube

พื้นที่สําคัญ:

พื้นที่ที่ได้รับผลกระทบจากความร้อน (HAZ) ใกล้กับสอ stud ต้องรักษาความทนทานต่อการกัดกร่อน

เลเซอร์รีฟันท์: เทคนิคที่ทันสมัย ในการปรับปรุงโครงสร้างเล็ก HAZ

ความแข็งแรงในการตัด:

studs ได้รับการทดสอบสําหรับภาระ shear ขั้นต่ํา (ตัวอย่างเช่น 500 ‰ 1000 ปอนด์ต่อ stud) เพื่อให้แน่ใจว่าความยึดคงที่ไฟแรงภายใต้จักรยานความร้อน

3การใช้งาน:

อุตสาหกรรม: การผลิตพลังงาน, ปิโตรเคมี, การแปรรูปเคมี, การเผาไหม้

กรณีการใช้งาน: เครื่องแลกเปลี่ยนความร้อน เครื่องทําความร้อนด้วยไฟ ระบบการฟื้นฟูความร้อนเสีย และสภาพแวดล้อมที่ต้องการความสมบูรณ์แบบของอุปกรณ์กันความร้อนในสภาพที่รุนแรง

4การผลิตและคุณภาพ

การเชื่อมสตูด: การเชื่อมแม่นยําเพื่อหลีกเลี่ยงการเสี่ยงความสมบูรณ์ของท่อ การรักษาหลังการเชื่อม (เช่นการปรับปรุง) เพื่อฟื้นฟูความทนทานต่อการกัดกร่อน

มาตรฐาน: ขนาด/ระยะห่างของ stud อาจปฏิบัติตามแนวทางเฉพาะโครงการหรืออุตสาหกรรม (ตัวอย่างเช่น ASME สําหรับการใช้งานในเครื่องปั่น)

การทดสอบ: ท่อฐานต้องผ่านการทดสอบทางไฮโดราสตติก, NDE, เคมี, และเครื่องกลตาม ASTM A312. studs อาจต้องการการทดสอบความแข็งแกร่งในการตัดและการตรวจสอบทางสายตาเพื่อคุณภาพการผสม

5ปัจจัยการทํางาน:

การหมุนเวียนทางความร้อน: ความเข้มข้นของความเครียดในสถานที่ stud ต้องการการออกแบบอย่างรอบคอบเพื่อป้องกันการแตก

ความต้านทานต่อการกัดกรอง: TP316L ลงคาร์บอนลดความรู้สึก แต่บริเวณผสมยังคงเป็นบริเวณสําคัญสําหรับการกัดกรองที่เป็นไปได้
