ASTM A335 P11 HFW หมากรุกชนิดปีกท่อสําหรับ HRSG ระบบการฟื้นฟูความร้อน Steam

ASTM A335 P11 HFW กล่องปีกชนิด serrated สําหรับ HRSG ระบบการฟื้นฟูความร้อน Steam

ในหมู่ผลิตภัณฑ์ที่ทันสมัยของเราคือASTM A335 P11 HFW หลอดขีดขีดชนิด serrated, โดยเฉพาะเจาะจงสําหรับ เครื่องผลิตควายฟื้นฟูความร้อน (HRSG) และระบบฟื้นฟูความร้อนที่มีประสิทธิภาพสูงอื่น ๆผลิตภัณฑ์นี้ถูกออกแบบมาเพื่อตอบสนองความต้องการที่เข้มงวดของอุณหภูมิสูงและสภาพแวดล้อมความดันสูง, รับประกันประสิทธิภาพการถ่ายทอดความร้อนที่ดีที่สุดและความทนทาน

องค์ประกอบทางเคมีของ ASTM A335 P11

(แหล่ง: ASTM A335-22, ตาราง 1)

อุปกรณ์สกัดเหล็ก โดยเฉพาะโครเมียม (Cr)และโมลิบเดน (Mo), ให้ความทนทานที่ดีต่อการออกซิเดชั่น, ความเหนื่อยร้อน, และการกัดกรอง, ทําให้มันเหมาะสําหรับสภาพแวดล้อมอุณหภูมิสูง.

คุณสมบัติทางกลของ ASTM A335 P11

(แหล่ง: ASTM A335-22, ตาราง 2)

การตรวจสอบหลอดฐาน (ASTM A335)

(แหล่ง: ASTM A335-22, ส่วน 11)

• การทดสอบแบบไฮโดรสแตติก:
  ท่อพื้นฐานแต่ละลําถูกทดสอบแบบไฮโดรสแตติก เพื่อตรวจสอบความสามารถในการทนความดันที่กําหนดไว้โดยไม่ต้องรั่วไหล
• การทดสอบที่ไม่ทําลายล้าง (NDT):
  • การทดสอบ ultrasonic หรือ X-ray จะทําเพื่อตรวจพบความบกพร่องภายในและพื้นผิว
• การตรวจสอบมิติ:
  • กว้างภายนอก, ความหนาของผนัง, และความยาวจะวัดเพื่อให้แน่ใจว่าการปฏิบัติตามความอนุญาตที่กําหนดไว้

การทดสอบท่อปีกเสร็จ

1. การทดสอบการผูกปีก (แหล่ง: ASME SA803 ภาค 9.2):

   • การทดสอบการดึงออกจะดําเนินการเพื่อตรวจสอบความแข็งแรงของความเชื่อมโยงทางกลระหว่างปีกและท่อฐาน
   • ความแข็งแรงในการดึงปีกที่ยอมรับได้ ≥ 80% ของความแข็งแรงในการดึงของวัสดุปีก

2. การตรวจเห็น (แหล่ง: ASME SA803 หมวด 10):

   • ด้านบนตรวจสอบความบกพร่องที่มองเห็นได้ เช่น ปีกที่ไม่ผูก, ความไม่สมบูรณ์แบบของสอ, หรือการปรับปรุงของท่อฐาน

3. ความแม่นยําของมิติ (แหล่ง: มาตรฐาน TEMA, ตาราง RCB-2):

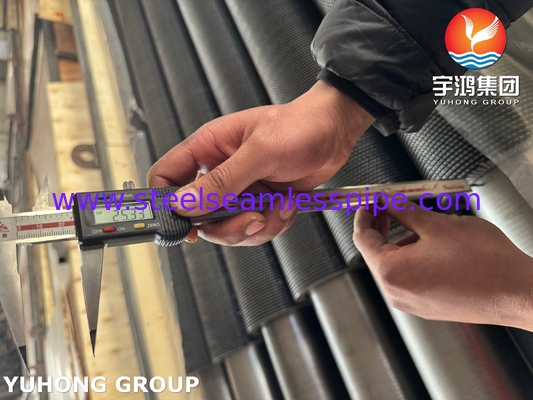

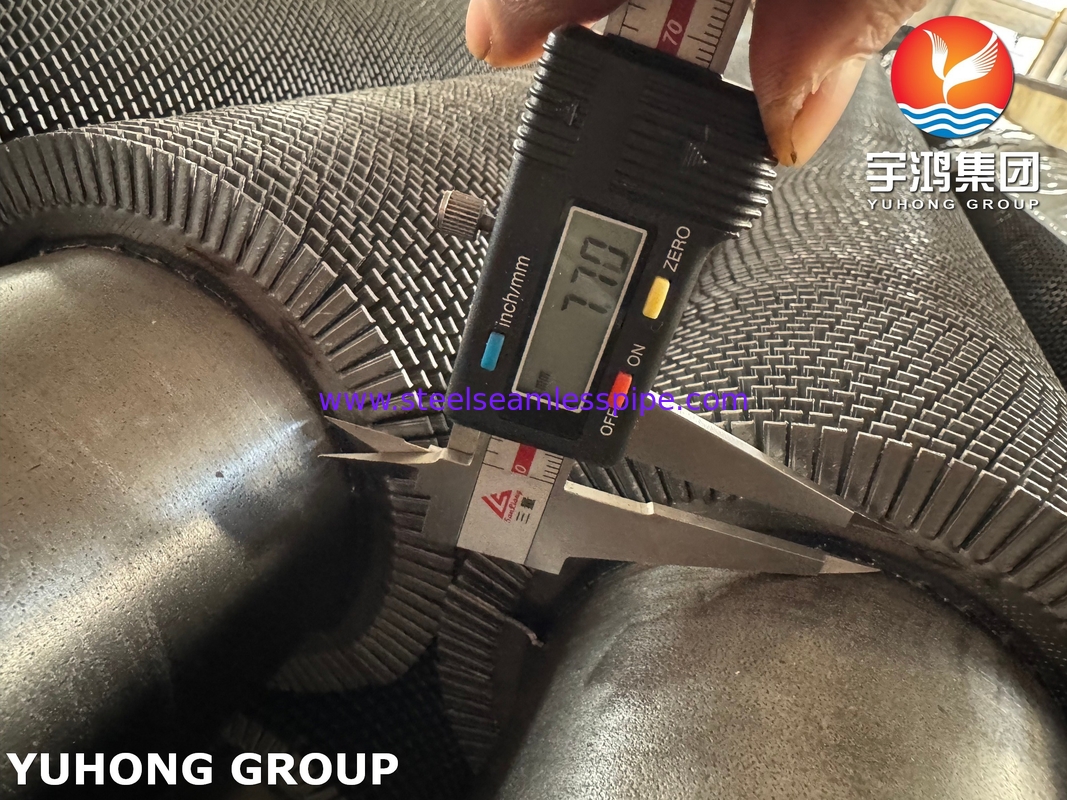

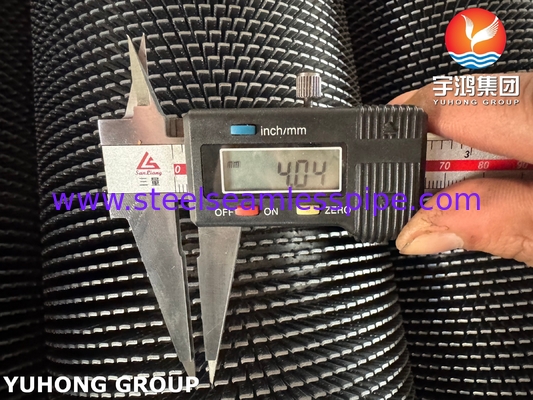

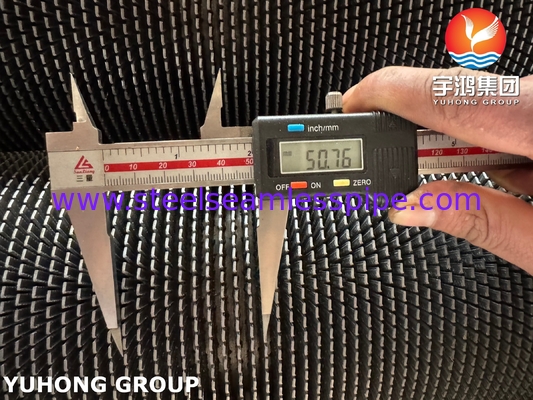

   • ความสูงของปีก และความหนาจะถูกวัด เพื่อให้แน่ใจว่ามีความตรงกับคําสั่งการออกแบบ

ขนาดทั่วไปของท่อปีกขีดขีด

ขนาดเหล่านี้สามารถปรับแต่งได้เพื่อตอบสนองความต้องการของระบบ HRSG โดยเฉพาะ
