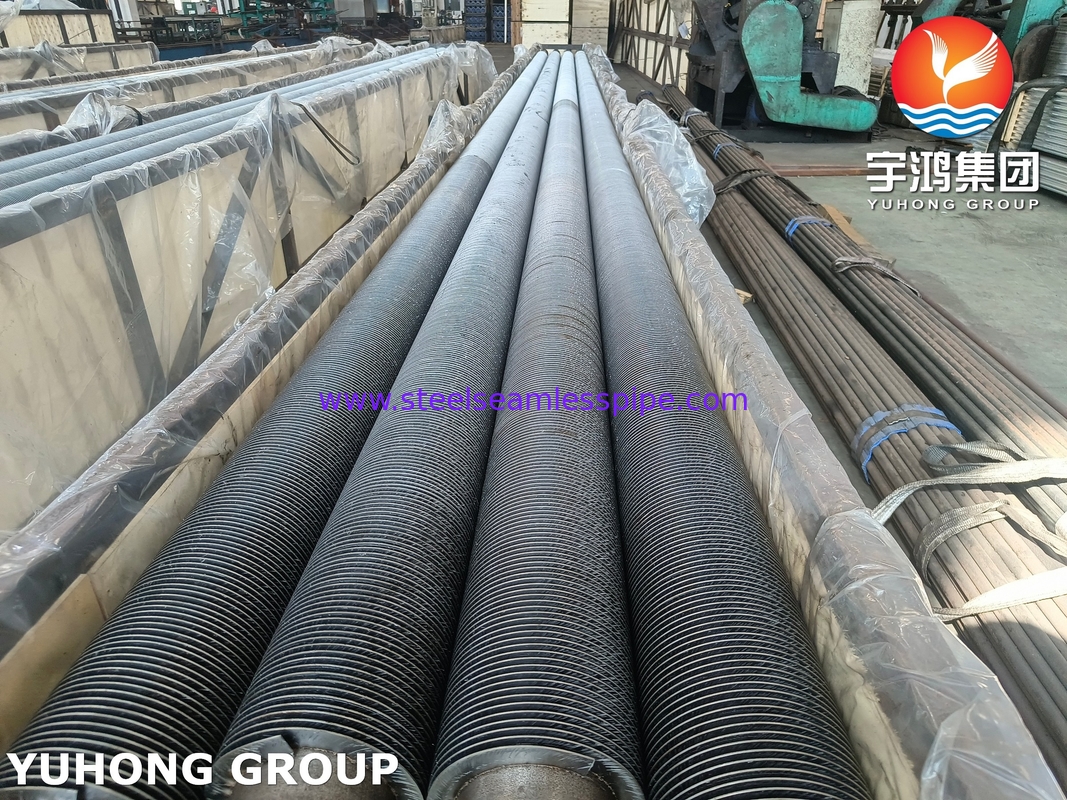

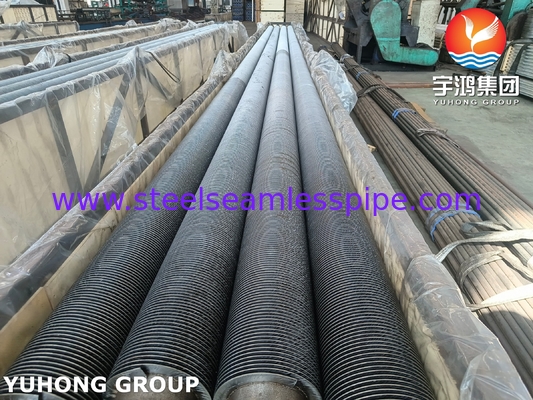

ASTM A335 P22 ท่อปีกแข็งสําหรับเครื่องทําความร้อนและเครื่องประหยัดโรงแปรรูป

1. ASTM A335 เกรด P22 เป็นสแตนเลสโครม-โมลิบเดนัมที่มีคุณสมบัติดังต่อไปนี้

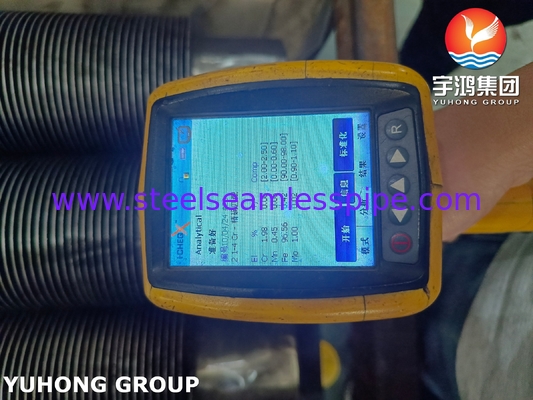

• สารประกอบเคมี

• คุณสมบัติทางกล:

• ความแข็งแรงในการดึง: ≥415 MPa (60,200 psi)

  ความแข็งแรงของแรงผลิต: ≥205 MPa (29,700 psi)

  ความแข็ง: ≤163 HBW (Brinell)

  ความยาว: ≥ 30% (ใน 50 มม)

• การรักษาความร้อน

ปรับปรุงตามมาตรฐานที่ 900975 ° C (16521787 ° F) และปรับปรุงที่ 675760 ° C (12471400 ° F).

2. มาตรฐานการผลิตและการทดสอบ

การปฏิบัติตาม:

ASTM A335 (วัสดุ)

การออกแบบความดัน (pressure design)

TEMA (สมาคมผู้ผลิตเครื่องแลกเปลี่ยนความร้อน) สําหรับผังท่อที่มีปีก

การทดสอบ:

การทดสอบแบบไฮโดรสแตติก ความดันการออกแบบ 1.5x เป็นเวลา 10+ วินาที

NDT (การทดสอบไม่ทําลายล้าง)

การทดสอบ Ultrasonic (UT) สําหรับความสมบูรณ์แบบของท่อฐาน

การทดสอบสารเจาะสี (PT) สําหรับข้อเชื่อม

3. การตั้งค่าเฉพาะการใช้งาน

เครื่องปั่นโรงไฟฟ้า:

ซุปเปอร์ฮีเตอร์: ปีกที่ปรับปรุงให้เหมาะกับแก๊สควัน 400~600 °C พร้อมความทนทานต่อการบดผง

เครื่องประหยัด: การออกแบบความหนาแน่นของปีกต่ํา (35 FPI) เพื่อลดการบกพร่อง

เครื่องทําความร้อนโรงชําระน้ํา:

ปลายปีกสแตนเลสสําหรับความทนทานต่อซัลฟิเดชั่นในสภาพแวดล้อมที่รวย H2S

หน่วยฟื้นฟูความร้อนเสีย:

ระยะห่างปีกที่กําหนดเองสําหรับการจัดการกับก๊าซออกที่บรรจุอนุภาค (ตัวอย่างเช่น อบซีเมนต์)

4. ข้อดีเหนือจากปีกขัด/ขัดเข้า

• ความทนทาน: ไม่มีความเสี่ยงของการปลดปีกหรือขยะติด (สําคัญในสภาพแวดล้อมเถ้า / หมาก)
• ความทนทานต่อความเหนื่อยร้อน: การสร้างแบบโมโนลิท สามารถรับมือกับความเปลี่ยนแปลงของอุณหภูมิที่รวดเร็ว
• การ ทําความสะอาดง่าย: พื้นผิว ปีกเรียบลื่น ช่วยลดการกะปรกในกระแสก๊าซที่สกปรก
