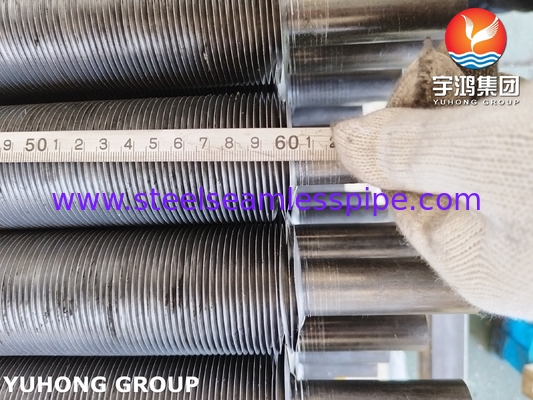

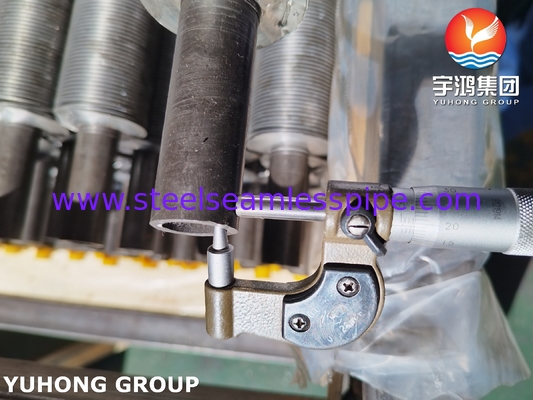

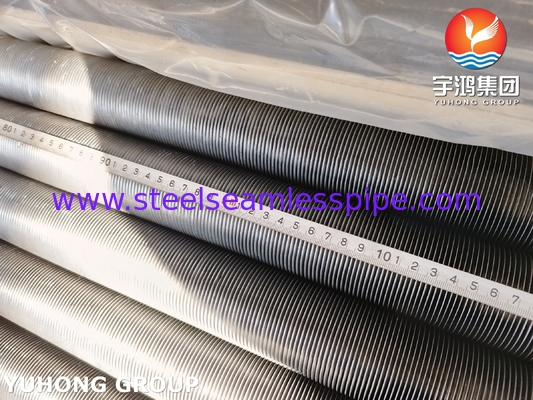

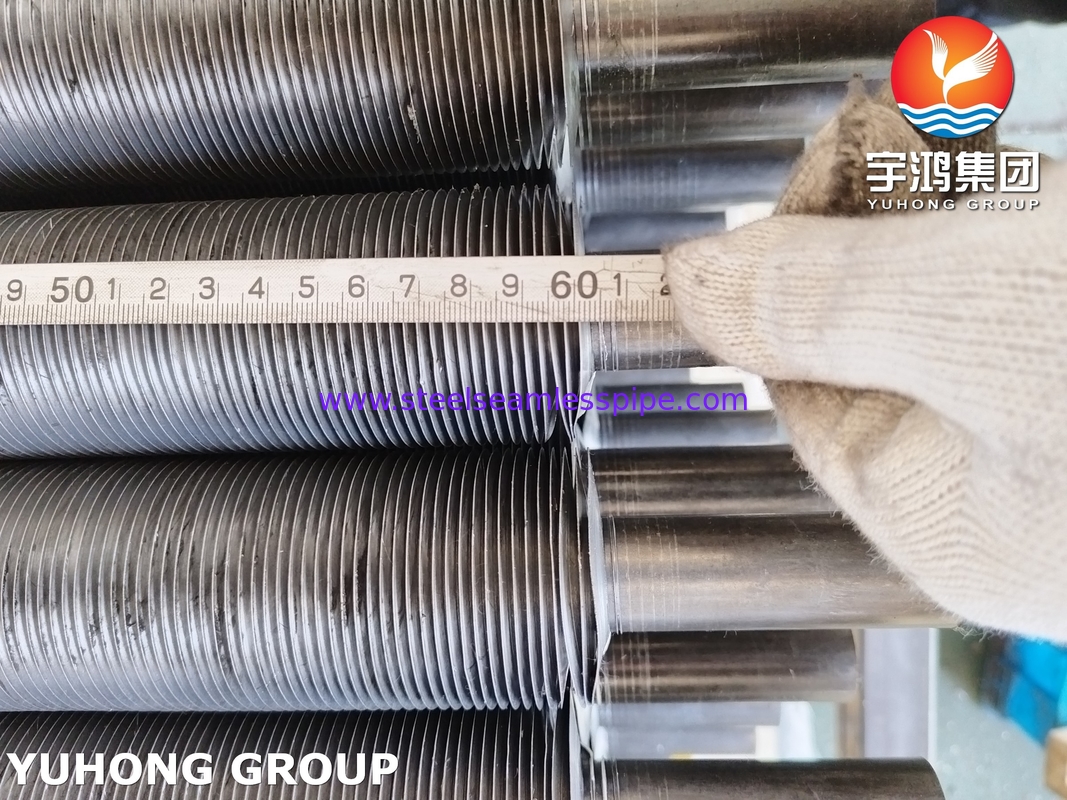

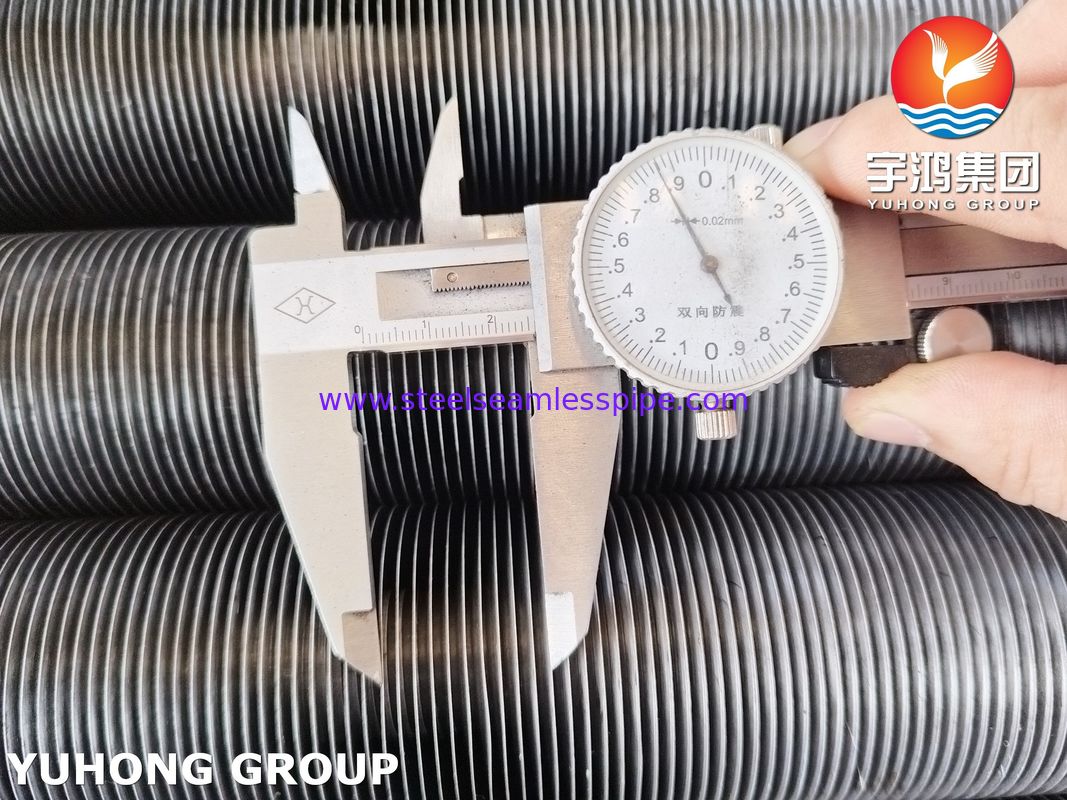

ASTM A213 T5 ปีกท่อที่ติดตั้งประเภท G
ASTM A213 T5 ท่อปีกแบบ G ที่ติดตั้งเป็นทางออกมืออาชีพสําหรับระบบการฟื้นฟูความร้อนจากก๊าซสูบและระบบเครื่องปั่นอุณหภูมิสูง
การออกแบบปีกที่ติดตั้งของมันทํางานได้ดีในสภาพแวดล้อมเถ้าและปริมาตรอุณหภูมิและความดัน, และเทคโนโลยีการปั่นความถี่สูงที่นิยมในการรับประกันความแข็งแรงการผูก
สําหรับความเสียสภาพอย่างมากหรือความต้องการในอุณหภูมิที่สูงกว่า จึงแนะนําให้ปรับปรุงวัสดุ (เช่น T9/T91) หรือการป้องกันการเคลือบการบํารุงรักษาเป็นประจําและการติดตามที่ฉลาดสามารถยืดอายุการใช้งานของท่อและปรับปรุงประสิทธิภาพพลังงานของระบบได้อย่างสําคัญ.
T5 หลอดไร้สาย สารประกอบทางเคมี:
| องค์ประกอบทางเคมี (%) |
| เกรด |
C |
Mn |
P |
S |
ใช่ |
Cr |
โม |
V |
Nb |
N |
อัล |
อื่นๆ |
| T5 |
0.15 |
0.30-060 |
≤0.025 |
≤0.025 |
0.5 |
40.0-6.0 |
0.45-065 |
|
|
|
|
|
| T5b |
0.15 |
0.30-060 |
≤0.025 |
≤0.025 |
1.0-20 |
40.0-6.0 |
0.45-065 |
|
|
|
|
|
T5 ความต้องการในการรักษาความร้อนของท่อที่ไม่มีรอย
| เกรด |
เลข UNS |
ประเภทการรักษาด้วยความร้อน |
อุณหภูมิการออกเซนไท / การละลาย, นาทีหรือช่วง °F [°C] |
อุณหภูมิการเผาผลาญหรือปรับความร้อนแบบใต้วิสัยทัศน์, Min หรือช่วง °F [°C] |
| T5 |
K41545 |
เต็มหรือ isothermal anneal ปรับปกติและความร้อน |
... |
1250 [675] |
| T5b |
K51545 |
เต็มหรือ isothermal anneal ปรับปกติและความร้อน |
... |
1250 [675] |
T5 ท่อ ความต้องการความยืดและความแข็ง:
| คุณสมบัติทางกล |
| เกรด |
ความยืดหยุ่น |
ผลิต |
ความยาว |
ความแข็ง |
| ความแข็งแรง (Mpa) |
ความแข็งแรง (Mpa) |
(%) |
|
| T5 |
≥415 |
≥205 |
≥ 30 |
≤ 89HRB |
ภาพรวม
หลอดปีก HFW (ปั่นความถี่สูง)เป็นส่วนประกอบของเครื่องแลกเปลี่ยนความร้อนที่ประกอบด้วยท่อฐานที่มีปีกผสมผสานภายนอก ปีกถูกผูกกับท่อโดยใช้กระแสไฟฟ้าความถี่สูง สร้างพันธะโลหะที่แข็งแรงการออกแบบนี้ทําให้พื้นผิวสูงสุดสําหรับการถ่ายทอดความร้อนอย่างมีประสิทธิภาพในแอปพลิเคชั่น เช่น เครื่องปั่น, เครื่องเย็นอากาศ และเครื่องประหยัด
-
-
วัสดุท่อ:
ท่อหลักมักถูกทําจากวัสดุ เช่น เหล็กคาร์บอน, เหล็กไร้ขัดเหล็ก, หรือเหล็กสแตนเลสอื่น ๆ ขึ้นอยู่กับความต้องการเฉพาะของการใช้งาน
ปีก:
ปีกมีลักษณะเป็นกลมและมีเส้นผ่า ซึ่งหมายความว่ามันถูกกลมรอบผิวภายนอกของท่อหลัก โดยสร้างรูปทรงกลมต่อเนื่องผ่าตัดเพิ่มความวุ่นวายต่อการไหลของอากาศหรือก๊าซ, ปรับปรุงการถ่ายทอดความร้อน
กระบวนการปั่น:
ปีกถูกผสมผสานกับผิวนอกของท่อหลัก การผสมผสานทําให้เชื่อมต่อที่แข็งแกร่งและทนทานระหว่างท่อและปีก ทําให้มีการถ่ายทอดความร้อนที่มีประสิทธิภาพ
การจัดรูปแบบแบบสลิป:
การจัดรูปแบบของปีกแบบกระบอกให้พื้นผิวที่ใหญ่กว่าสําหรับการแลกเปลี่ยนความร้อนเมื่อเทียบกับปีกตรง พื้นผิวที่เพิ่มขึ้นนี้เพิ่มประสิทธิภาพการถ่ายทอดความร้อน
การออกแบบแบบ serrated:
ด้านขั้วขัดขันบนปีกสร้างความวุ่นวายในของเหลวหรือก๊าซที่ไหลผ่านมันความวุ่นวายนี้ทําลายชั้นชายแดนและส่งเสริมการถ่ายทอดความร้อนที่ดีกว่าระหว่างพื้นผิวท่อและของเหลวหรือก๊าซ.
ประสิทธิภาพการถ่ายทอดความร้อน:
การผสมผสานของปีกทรงสลักและขอบขีดขีดปรับปรุงประสิทธิภาพการถ่ายทอดความร้อนโดยป้องกันการสร้างชั้นขอบที่หยุดยั้งบนพื้นผิวปีกการออกแบบนี้มีประสิทธิภาพเป็นพิเศษในแอปพลิเคชั่นที่ต้องการการแลกเปลี่ยนความร้อนที่มีประสิทธิภาพสูง.
รายละเอียดท่อฐาน ระยะความกว้างของท่อ
15.88 มิลลิเมตร ถึง 219 มิลลิเมตร ความหนาท่อ ระยะ: 1.651 มิลลิเมตร ถึง 16 มิลลิเมตร วัสดุท่อ: ท่อไร้รอยเหล็กคาร์บอน, เหล็กไร้สแตนเลส, เหล็กสแตนเลสคาร์บอน, เหล็กคอร์เทน, เหล็กไร้สแตนเลส duplexสแตนเลส S32750 ซูเปอร์ ดับเพล็กซ์, สังกะสี Inconel, สังกะสี High Chrome High Nickle Incoloy, วัสดุ CK 20 และวัสดุอื่น ๆ บาง.1ความหนาแน่นของปีก: ขั้นต่ํา 43 ปีกต่อเมตร ถึงสูงสุด 287 ปีกต่อเมตร วัสดุ: เหล็กคาร์บอน, เหล็กไร้สแตนเลส, เหล็กเหล็กผสม, เหล็กคอร์เทน, เหล็กดับเพลส และเหล็กผสมไม่ผสม
มันใช้เทคโนโลยีสไพร่การปั่นความถี่สูง เทคโนโลยีสิทธิบัตรแห่งชาติที่มีไฟฟ้าความถี่สูงเป็นแหล่งความร้อนเพื่อทําความร้อนแผ่นเหล็ก ท่อเหล็กในเวลาเดียวกันโยทํามัน welded รวมกันเป็นทั้งเทคโนโลยีนี้มีลักษณะสูงในประสิทธิภาพความร้อน พื้นที่การ dissipation ความร้อนใหญ่ อายุการใช้งานยาว ระดับอุณหภูมิการปรับปรุง ความดันสูง เป็นต้น
ข้อดีของหลอดปั่นระบายสไพร่ระดับความถี่สูง
1การติดตั้งที่ง่ายและประหยัด ความยาวสูงสุดของหลอดปั่นความถี่ระดับความถี่สูง สามารถถึง 6 เมตร ซึ่งลดจุดรวม ทําให้การติดตั้งประหยัดมากขึ้นมีประสิทธิภาพและยังลดความน่าจะเป็นการรั่วไหลของข้อต่อ
2การบํารุงรักษาง่าย หลังจากการติดตั้ง ท่อปั่นระดับความถี่สูงไม่จําเป็นต้องบํารุงรักษา
3. ประสิทธิภาพสูง พื้นที่ระบายความร้อนของท่อปั่นระบายสไพร่ระดับความถี่สูงมากกว่า 8 เท่าของท่อแสง
4อายุการใช้งานยาวนาน ปีกและท่อที่มีความแข็งแรงทางกลสูง ดังนั้นความแข็งแรงในการดึงมากกว่า 200 mpa ทั้งภายในและภายนอกของท่อทั้งหมดทําจากการแปรรูปหมักร้อนวัสดุปีกที่เชื่อมได้: เหล็กคาร์บอน เหล็กไร้ขัดเหล็ก เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
การใช้งาน
เครื่องปั่นโรงไฟฟ้า:
เครื่องทําความร้อนสูง, เครื่องทําความร้อนใหม่ และท่อประหยัด ทนความร้อน 540 °C/15 MPa
ระบบฟื้นฟูความร้อนจากก๊าซสูบ (เช่น เครื่องทําความร้อนก่อนอากาศ)
หน่วยเคมีน้ํามัน:
ท่อปัดของเครื่องปั่นความร้อนเสีย (CO Boiler) ของหน่วยกะปะแคตอลิค (FCCU)
ช่องส่วนการคอนเวคชั่นของเตาอบทําความร้อนอาหารของปฏิกิริยาไฮโดรเจน ( Fire Heater)
ระบบเตาอุตสาหกรรม:
ท่อรังสีของเตาบําบัดความร้อน, เครื่องแลกเปลี่ยนความร้อนก๊าซควันของเตาบําบัดความร้อน
