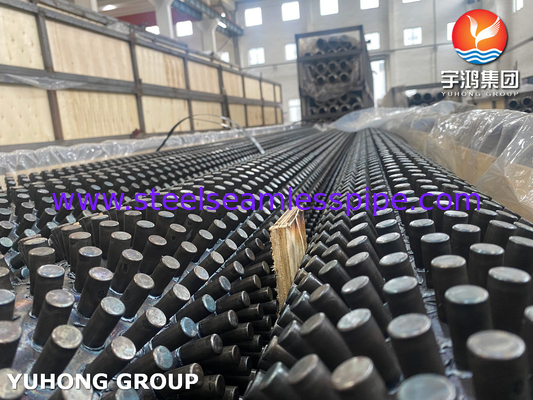

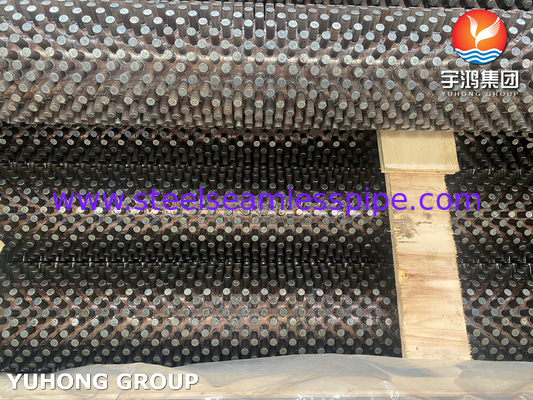

ASTM A213 T9 ท่อไร้รอยเหล็กสแตนเลสสแตนเลสสําหรับเครื่องทําความร้อนอากาศและเครื่องประหยัด

ลักษณะสําคัญของ ASTM A213 T9 สูบกระดุม

1องค์ประกอบของวัสดุ

• เกรด T9 เป็นเหล็กสแตนเลสต่ําที่มี ~ 9% โครเมียมและ ~ 1% โมลิบเดนูม ซึ่งมีความทนทานต่อการออกซิเดนและการเกรดที่ดีขึ้นในอุณหภูมิที่สูงเทียบกับเหล็กคาร์บอน
• สอดคล้องกับ ASTM A213 ซึ่งครอบคลุมหม้อเตาเหล็ก ferritic และ austenitic ไม่มีรอย, เครื่องทําความร้อนสูงและท่อแลกเปลี่ยนความร้อน

2. การออกแบบแบบสแตนด์

• สต๊อด (ปินหรือกระเด็น) ถูกผสมต่อความต้านทานกับพื้นผิวภายนอกของท่อเพื่อปรับปรุงการถ่ายทอดความร้อนในแอปพลิเคชั่นก๊าซ-เป็นของเหลวหรือก๊าซ-เป็นของควาย
• วัสดุสตูดทั่วไปประกอบด้วย เหล็กคาร์บอน เหล็กไร้ขัดเหล็ก หรือเหล็กสแตนเลส ขึ้นอยู่กับสภาพการใช้งาน

3. มาตรฐานและรายละเอียด

• ASTM A213: ครอบคลุมท่อที่ไม่มีรอยต่อสําหรับการใช้งานในอุณหภูมิสูง
• ASME SA213: รุ่นที่เท่าเทียมกันของ ASME Boiler and Pressure Vessel Code
• มาตรฐานการปั่นสแตนด์: โดยทั่วไปปฏิบัติตาม AWS C1.1 สําหรับการปั่นความต้านทาน

4. ประโยชน์ของท่อที่ติดหมึก

• การถ่ายทอดความร้อนที่ดีขึ้น เนื่องจากพื้นผิวที่เพิ่มขึ้น
• การลดการปนเปื้อนและการปรับปรุงการไหลของก๊าซในการใช้งานก๊าซควัน
• ความทนทานที่ดีกว่าในสภาพแวดล้อมที่เกิดจากความร้อนสูง

5การผลิตและการทดสอบ

• การผลิตท่อที่ไม่มีรอยต่อ (ม้วนหรือถัก)

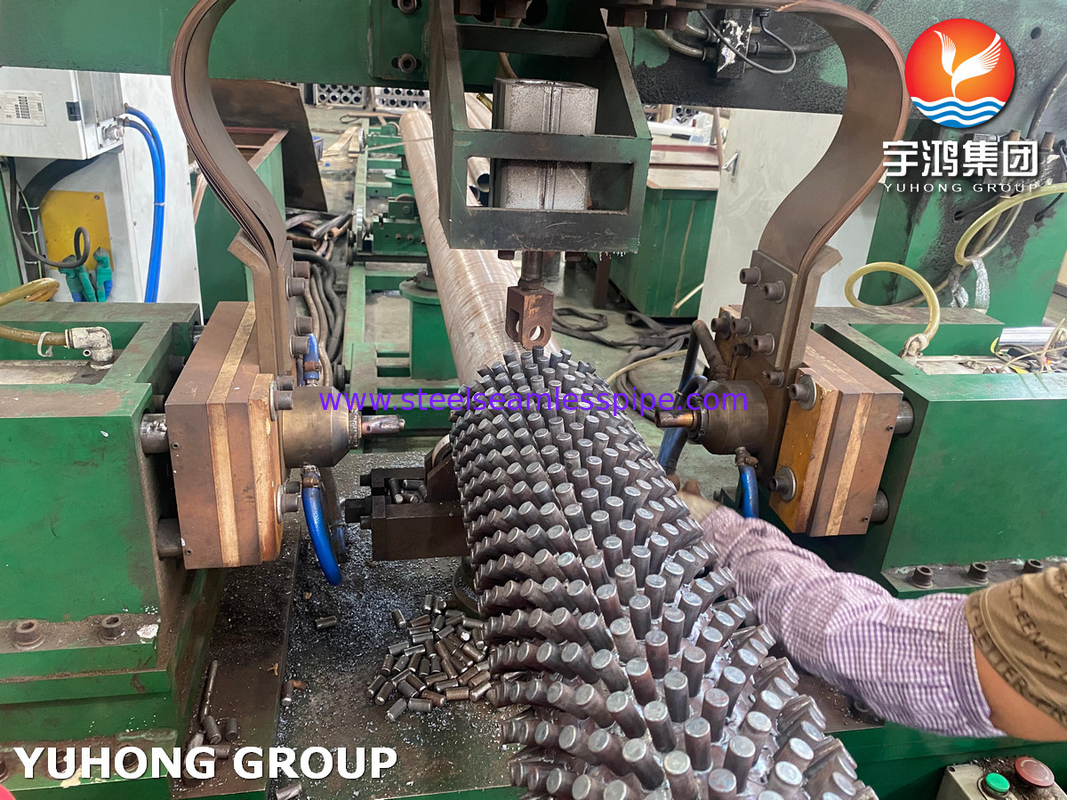

• การเชื่อมสต๊อดที่ดําเนินการภายใต้สภาพที่ควบคุม
• การทดสอบที่ไม่ทําลายล้าง (NDT) เช่น การทดสอบแบบไฮโดรสแตติก, อัลตรัสซอน หรือการทดสอบกระแสไฟฟ้าหมุนเวียน
• การทดสอบทางเคมีและกล ตามความต้องการของ ASTM A213

ASTM A213 T9 การใช้งานท่อกระดุม

ท่อกระดุม ASTM A213 T9 ได้ถูกออกแบบมาโดยเฉพาะสําหรับอุณหภูมิสูง และสภาพแวดล้อมความดันสูง ที่การถ่ายทอดความร้อนที่เพิ่มขึ้นและความทนทานต่อการออกซิเดช / การกัดกร่อนเป็นสิ่งสําคัญด้านล่างนี้คือการใช้งานหลักบางส่วนที่ท่อนี้โดดเด่น:

1. โบเทลรีคอมเพลินท์ (WHRB)

• ใช้ใน HRSG (Heat Recovery Steam Generators) ในโรงไฟฟ้าและโรงชําระน้ํามันเพื่อฟื้นฟูความร้อนจากก๊าซออก (ตัวอย่างเช่น ก๊าซทัวรบิน)

ทําไมต้อง T9?

• ทนต่อการซัลฟิด & การออกซิเดชั่นในสภาพแวดล้อมก๊าซควัน (ถึง ~ 1,100 ° F / 593 ° C)
• สต๊อดเพิ่มประสิทธิภาพการดูดซึมความร้อนจากก๊าซร้อน

2. โบตเลอร์ที่ใช้ถ่านหินและไบโอมาส

• ช่องผ่านการคอนเวคชั่นและส่วนประหยัดที่อุณหภูมิก๊าซควันสูง (~ 800~1,200 °F / 427~649 °C)

ทําไมต้องติดขีด?

• ป้องกันเถ้าไม่ให้เป็นฝุ่นด้วยการรบกวนการไหลของก๊าซ
• ปรับปรุงการเก็บความร้อนในเขตอุณหภูมิต่ํา

3หม้อตู้เตียงเหลว (CFB & BFB)

• ใช้ในเครื่องปั่นระบายน้ํา (CFB) และเครื่องปั่นระบายน้ํา (BFB)

ทําไมต้อง T9?

• ทนต่อการละลายจากวัสดุเบดบด
• เนื้อหาโมลิบเดนูมช่วยในการต่อต้านการเคลื่อนไหว ภายใต้ภาระหมุน

4เครื่องทําความร้อนโรงงานชําระน้ํามันและโรงงานปิโตรเคมี

• ช่องส่วนการกระชับกระชับของเครื่องทําความร้อน (ตัวอย่างเช่น เครื่องทําความร้อนน้ํามันดิบ เครื่องทําความร้อนแบบปรับปรุง)

ทําไม ต้อง มี ท่อ ที่ มี กล่อง?

• สูงสุดการฟื้นฟูความร้อนจากก๊าซเผาไหม้ร้อน
• ลดจุดร้อนโดยการปรับปรุงการกระจายความร้อน

5. เครื่องทําความร้อนอากาศและเครื่องประหยัด

• เครื่องทําความร้อนอากาศแบบฟื้นฟู/ฟื้นฟูในโรงไฟฟ้า

ทําไมต้อง T9?

• รับมือก๊าซควันที่มีซัลเฟอร์ได้ดีกว่าเหล็กก๊าซคาร์บอน
• สแตนส์ป้องกันการสะสมเถ้าบินและปรับปรุงประสิทธิภาพทางความร้อน
