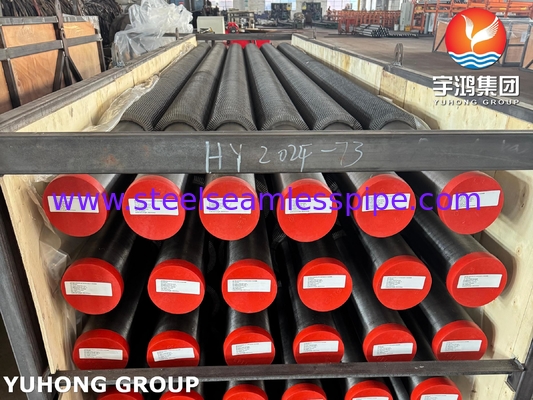

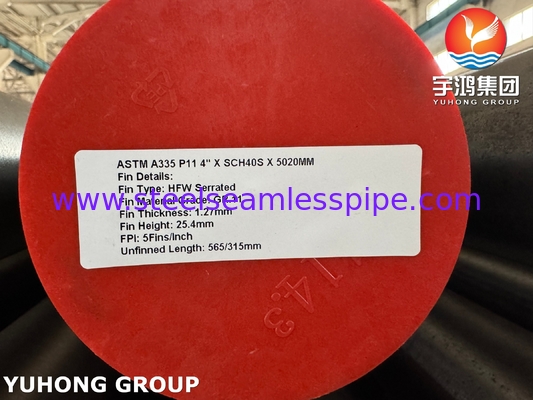

ASTM A335 P11 ความถี่สูง การปั่น ท่อปีกสไพร่ท่อปีก serrated ท่อ

ท่อระบายเหล็กหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุน

ภาพรวม

หลอดปีก HFW (ปั่นความถี่สูง)เป็นส่วนประกอบของเครื่องแลกเปลี่ยนความร้อนที่ประกอบด้วยท่อฐานที่มีปีกผสมผสานภายนอก ปีกถูกผูกกับท่อโดยใช้กระแสไฟฟ้าความถี่สูง สร้างพันธะโลหะที่แข็งแรงการออกแบบนี้ทําให้พื้นผิวสูงสุดสําหรับการถ่ายทอดความร้อนอย่างมีประสิทธิภาพในแอปพลิเคชั่น เช่น เครื่องปั่น, เครื่องเย็นอากาศ และเครื่องประหยัด

•

  • วัสดุท่อ:

    ท่อหลักมักถูกทําจากวัสดุ เช่น เหล็กคาร์บอน, เหล็กไร้ขัดเหล็ก, หรือเหล็กสแตนเลสอื่น ๆ ขึ้นอยู่กับความต้องการเฉพาะของการใช้งาน


    ปีก:

    ปีกมีลักษณะเป็นกลมและมีเส้นผ่า ซึ่งหมายความว่ามันถูกกลมรอบผิวภายนอกของท่อหลัก โดยสร้างรูปทรงกลมต่อเนื่องผ่าตัดเพิ่มความวุ่นวายต่อการไหลของอากาศหรือก๊าซ, ปรับปรุงการถ่ายทอดความร้อน


    กระบวนการปั่น:

    ปีกถูกผสมผสานกับผิวนอกของท่อหลัก การผสมผสานทําให้เชื่อมต่อที่แข็งแกร่งและทนทานระหว่างท่อและปีก ทําให้มีการถ่ายทอดความร้อนที่มีประสิทธิภาพ


    การจัดรูปแบบแบบสลิป:

    การจัดรูปแบบของปีกแบบกระบอกให้พื้นผิวที่ใหญ่กว่าสําหรับการแลกเปลี่ยนความร้อนเมื่อเทียบกับปีกตรง พื้นผิวที่เพิ่มขึ้นนี้เพิ่มประสิทธิภาพการถ่ายทอดความร้อน


    การออกแบบแบบ serrated:

    ด้านขั้วขัดขันบนปีกสร้างความวุ่นวายในของเหลวหรือก๊าซที่ไหลผ่านมันความวุ่นวายนี้ทําลายชั้นชายแดนและส่งเสริมการถ่ายทอดความร้อนที่ดีกว่าระหว่างพื้นผิวท่อและของเหลวหรือก๊าซ.


    ประสิทธิภาพการถ่ายทอดความร้อน:

    การผสมผสานของปีกทรงสลักและขอบขีดขีดปรับปรุงประสิทธิภาพการถ่ายทอดความร้อนโดยป้องกันการสร้างชั้นขอบที่หยุดยั้งบนพื้นผิวปีกการออกแบบนี้มีประสิทธิภาพเป็นพิเศษในแอปพลิเคชั่นที่ต้องการการแลกเปลี่ยนความร้อนที่มีประสิทธิภาพสูง.



• กรณีการใช้:

  • เครื่องแลกเปลี่ยนความร้อนแบบเย็นด้วยอากาศ (ACHE)

  • เครื่องทําความร้อน, เครื่องต้มน้ํา, และเครื่องปรับความร้อน

  • สภาพแวดล้อมที่กิน (เช่น แพลตฟอร์มในทะเล, โรงงานเคมี) เมื่อคู่กับสแตนเลสหรือวัสดุ duplex

  •

ข้อดี

• ประสิทธิภาพ:การถ่ายทอดความร้อนที่ดีขึ้น เนื่องจากพื้นที่พื้นผิวใหญ่

• ความทนทาน:สายเชื่อมที่แข็งแรงทนต่อการหมุนเวียนของความร้อนและความเครียดทางกล

• ความต้านทานต่อการกัดกรอง:วัสดุทางเลือก (เช่น SS 316L, super duplex) สําหรับสภาพที่ยากลําบาก

• การปรับแต่ง:จิตรศาสตร์ปีกที่ปรับแต่ง (ความสูง, รูปทรง) สําหรับผลประกอบความร้อนเฉพาะเจาะจง

รายละเอียดท่อฐาน ระยะความกว้างของท่อ

15.88 มิลลิเมตร ถึง 219 มิลลิเมตร ความหนาท่อ ระยะ: 1.651 มิลลิเมตร ถึง 16 มิลลิเมตร วัสดุท่อ: ท่อไร้รอยเหล็กคาร์บอน, เหล็กไร้สแตนเลส, เหล็กสแตนเลสคาร์บอน, เหล็กคอร์เทน, เหล็กไร้สแตนเลส duplexสแตนเลส S32750 ซูเปอร์ ดับเพล็กซ์, สังกะสี Inconel, สังกะสี High Chrome High Nickle Incoloy, วัสดุ CK 20 และวัสดุอื่น ๆ บาง.1ความหนาแน่นของปีก: ขั้นต่ํา 43 ปีกต่อเมตร ถึงสูงสุด 287 ปีกต่อเมตร วัสดุ: เหล็กคาร์บอน, เหล็กไร้สแตนเลส, เหล็กเหล็กผสม, เหล็กคอร์เทน, เหล็กดับเพลส และเหล็กผสมไม่ผสม

มันใช้เทคโนโลยีสไพร่การปั่นความถี่สูง เทคโนโลยีสิทธิบัตรแห่งชาติที่มีไฟฟ้าความถี่สูงเป็นแหล่งความร้อนเพื่อทําความร้อนแผ่นเหล็ก ท่อเหล็กในเวลาเดียวกันโยทํามัน welded รวมกันเป็นทั้งเทคโนโลยีนี้มีลักษณะสูงในประสิทธิภาพความร้อน พื้นที่การ dissipation ความร้อนใหญ่ อายุการใช้งานยาว ระดับอุณหภูมิการปรับปรุง ความดันสูง เป็นต้น

ข้อดีของหลอดปั่นระบายสไพร่ระดับความถี่สูง

1การติดตั้งที่ง่ายและประหยัด ความยาวสูงสุดของหลอดปั่นความถี่ระดับความถี่สูง สามารถถึง 6 เมตร ซึ่งลดจุดรวม ทําให้การติดตั้งประหยัดมากขึ้นมีประสิทธิภาพและยังลดความน่าจะเป็นการรั่วไหลของข้อต่อ

2การบํารุงรักษาง่าย หลังจากการติดตั้ง ท่อปั่นระดับความถี่สูงไม่จําเป็นต้องบํารุงรักษา

3. ประสิทธิภาพสูง พื้นที่ระบายความร้อนของท่อปั่นระบายสไพร่ระดับความถี่สูงมากกว่า 8 เท่าของท่อแสง

4อายุการใช้งานยาวนาน ปีกและท่อที่มีความแข็งแรงทางกลสูง ดังนั้นความแข็งแรงในการดึงมากกว่า 200 mpa ทั้งภายในและภายนอกของท่อทั้งหมดทําจากการแปรรูปหมักร้อนวัสดุปีกที่เชื่อมได้: เหล็กคาร์บอน เหล็กไร้ขัดเหล็ก เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก

การใช้งาน

• HVAC & โบเทล
• โรงไฟฟ้า
• เครื่องกําเนิดควายฟื้นฟูความร้อน
• อุตสาหกรรมปิโตรเคมี
• การใช้งานทางทะเล
• การใช้งานในเครื่องเย็น
• เครื่องประหยัด
• เครื่องเย็นน้ํามันและก๊าซ
• เครื่องประปาและเครื่องปรับอากาศ
• เครื่องบดและเครื่องระเหย
• การแลกเปลี่ยนความร้อนของเปลือกและท่อ
