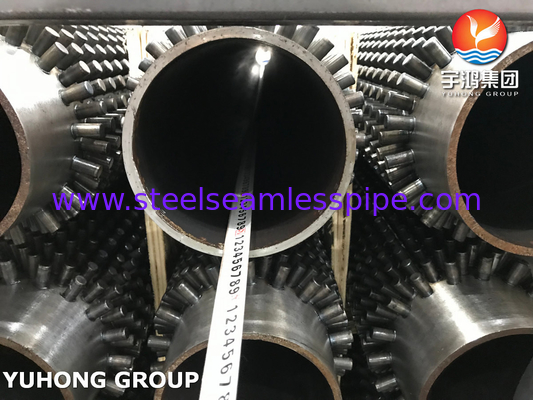

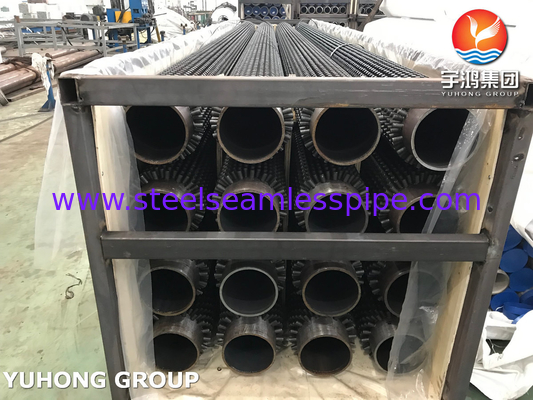

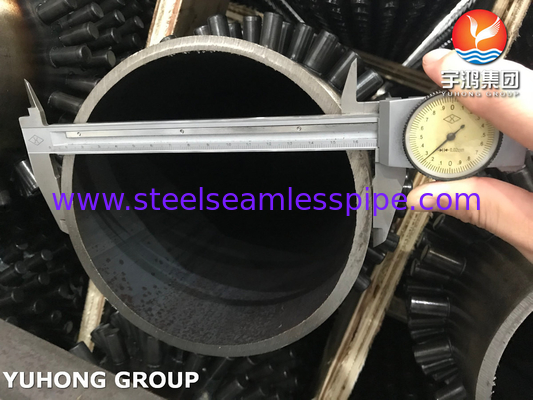

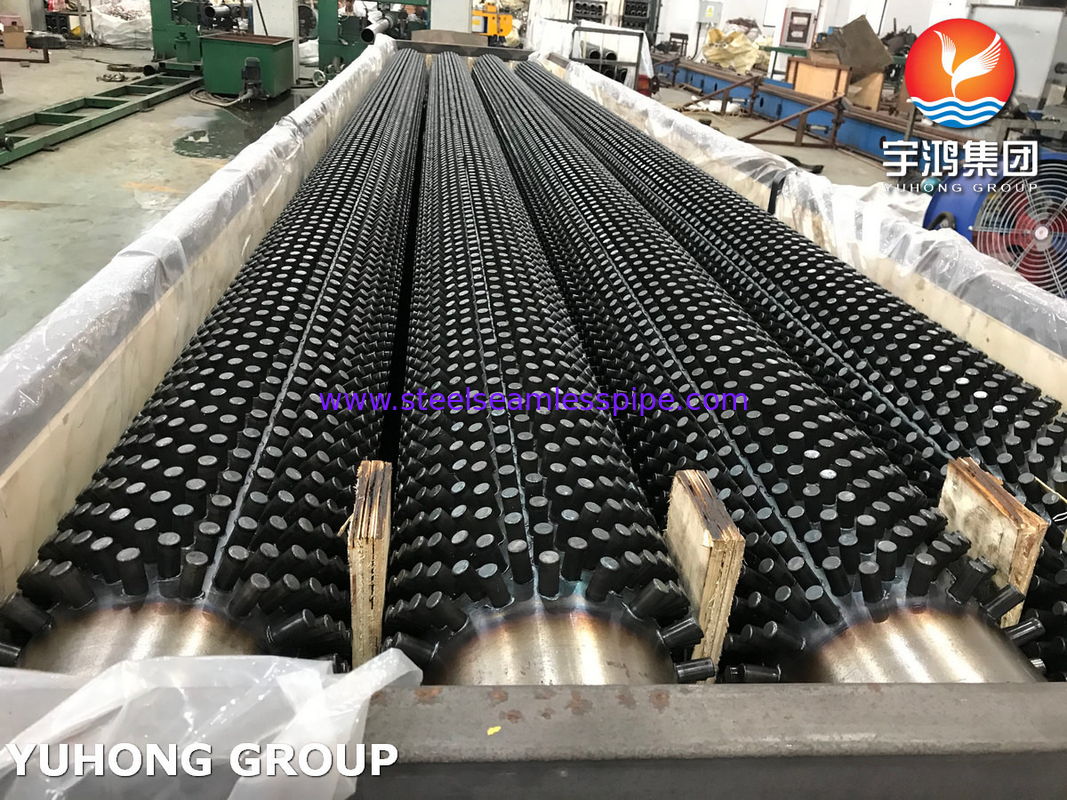

ASME SA106 Gr.B สตูดท่อปั่นปีกสําหรับเครื่องปั่นและเครื่องแลกเปลี่ยนความร้อน
ภาพรวม:
SA106 GR.B อ้างอิงถึงเกรดเฉพาะของวัสดุจากเหล็กก๊าบอนที่สอดคล้องกับมาตรฐาน ASTM A106มันถูกใช้ทั่วไปในอุปกรณ์อุณหภูมิและความดันสูง เช่นในอุตสาหกรรมน้ํามันและก๊าซการผลิตพลังงาน และอื่นๆ
ท่อปีกปักเป็นส่วนประกอบที่ใช้ในเครื่องแลกเปลี่ยนความร้อนและเครื่องปั่น เพื่อเพิ่มประสิทธิภาพการถ่ายทอดความร้อน ท่อเหล่านี้มีปักเล็ก ๆ หรือปีกติดกับผิวนอกเพิ่มพื้นที่พื้นผิวสําหรับการถ่ายทอดความร้อนการออกแบบนี้ช่วยปรับปรุงผลการทํางานของแลกเปลี่ยนความร้อนโดยอํานวยความสะดวกในการแลกเปลี่ยนความร้อนที่ดีขึ้นระหว่างของเหลวภายในท่อและสภาพแวดล้อมภายนอก
เมื่อวัสดุ SA106 GR.B ใช้ในการผลิตท่อปีกที่ติดขีด มันรับประกันความแข็งแรงสูง ทนทานต่อการกัดสนอง และผลงานที่น่าเชื่อถือได้ในสภาพที่ต้องการท่อเหล่านี้ถูกออกแบบมาเพื่อทนต่ออุณหภูมิและความดันสูงในขณะที่ยังคงความสมบูรณ์แบบโครงสร้างของพวกเขาในระยะเวลานาน.
กลุ่มยูฮอง จําหน่ายหลากหลายแบบของหลอดปีกปะทะที่มีคุณภาพสูง ผลิตภัณฑ์ของเราถูกส่งออกไปต่างประเทศ และได้รับการยกย่องอย่างเป็นทางการจากลูกค้า
คําอธิบาย:
| มาตรฐาน |
ขนาดความหนา |
| วัสดุท่อพื้นฐาน |
Gr.B |
| ประเภทปีก |
มีสติ๊ด |
| วัสดุปีก |
เหล็กคาร์บอน |
| โรคเบสทุบโอเวอร์ |
กว่า 100 มิลลิเมตร |
| ความสูง |
25.4 มิลลิเมตร |
| กว้างสตูด |
ขนาดมาตรฐานเป็นวงกลม สําหรับส่วนขยาย 0.5 ′′ (12.7MM) หรือตามต้องการ |
| ระยะห่างของสตูด |
0.625 ′′ (15.875 มม) หรือ 63 studs ต่อระนาบต่อเมตรหรือตามต้องการ |
| ปลายท่อ |
ปลายเรียบ ปลายเบวิว |
| ปลายเปล่า |
ตามความต้องการของลูกค้า |
| ความสามารถในการผลิต |
กว่า 2000 เมตรต่อวัน |
สารประกอบทางเคมีของหลอดเบส:
| เกรด |
C |
Mn |
P |
S |
ใช่ |
Cr |
คู |
โม |
นี |
V |
| B |
0.30 สูงสุด |
0.29-106 |
0.035 สูงสุด |
0.035 สูงสุด |
0.10 นาที |
0.40 สูงสุด |
0.40 สูงสุด |
0.15 สูงสุด |
0.40 สูงสุด |
0.08 สูงสุด |
คุณสมบัติกลของหลอดพื้นฐาน:
| เกรด |
ความแข็งแรงในการดึง, นาที, ksi (MPa) |
ความแข็งแรง
min, ksi (MPa) |
ขยายตัวใน 2 นิ้ว
หรือ 50 มิลลิเมตร, นาที (%) |
อุณหภูมิการรักษาความร้อน
นาที, °F(°C) |
| ขนาดยาว |
ข้าง |
| B |
60 ((415) |
35 (((240) |
30 |
16.5 |
1200 ((650) |
การใช้งานและหลักการทํางานของท่อปีกปัก
1อุปกรณ์ที่ใช้โดยเฉพาะสําหรับการปั่นท่อที่ติดหมึกท่อที่ผลิตโดยใช้อุปกรณ์นี้เป็นส่วนประกอบการแลกเปลี่ยนความร้อนที่ประหยัดพลังงานมันมีลักษณะของประสิทธิภาพการถ่ายทอดความร้อนที่สูงและแรงดันที่สูง, และเหมาะสมกับบริเวณอุณหภูมิสูงมากที่สุด. มันถูกใช้เป็นหลักในการฟื้นฟูความร้อนที่เสีย, ปิโตรเคมี, ระบบแลกเปลี่ยนความร้อนของเครื่องปั่นโรงไฟฟ้าและอุตสาหกรรมอื่น ๆ.
การนําท่อที่ติดหมึกไปใช้ในห้องประสานงานเตาอบอุ่นของอุตสาหกรรมปิโตรเคมีสามารถเพิ่มปริมาณการถ่ายส่งความร้อนด้านควันได้พื้นที่ของท่อที่ติดหมึกเป็น 2 ถึง 3 เท่าของท่อแสงภายใต้เงื่อนไขการออกแบบที่เหมาะสม การใช้ท่อที่ติดหมึกสามารถได้รับความเข้มแข็งของความร้อนที่เท่ากันกับรังสี
2ท่อที่ติดหมึกเป็นส่วนการแลกเปลี่ยนความร้อนที่บูรณาการที่ประมวลผลโดยใช้การผสมผสานแบบความต้านทานประเภทความถี่ความถี่และการผสมผสานแรงสับสน
3. อุปกรณ์รับรองการปั่นโลหะที่ไม่มีเนื้องอกสองเทอร์ช. เครื่องยนต์ stepper ใช้ในการแยกหัว stud; และแนวทางแนวทางใช้หมุนหัวเครื่อง. ความแม่นยําของการปั่นได้รับการรับประกัน
4. เครื่องเชื่อมท่อที่ติดหมึกเป็นเครื่องเชื่อมที่บูรณาการทางกลและไฟฟ้า ส่วนควบคุมไฟฟ้าใช้การควบคุมโปรแกรม PLC และการตั้งค่าปารามิเตอร์อินเตอร์เฟซมนุษย์เครื่องและการดําเนินงานนั้นง่ายและน่าเชื่อถือ. ปริมาตรการปั๊มปัดรับการตั้งค่าคอมพิวเตอร์แผ่นเดียว. ผลงานของมันคงที่และสะดวก.
YUHONG GROUP หลอดปูหลัก ปารามิเตอร์ทางเทคนิค:
1ความจุเข้าระดับ: 90KVA
2. ความดันไฟเข้าระดับ: 380V ± 10%
3กว้างของหลอดเหล็กที่เชื่อม: 60-220 มม.
4กว้างของสปอง 6-14 มิลลิเมตร (และสปองที่มีรูปร่างผิดปกติอื่น ๆ)
5ความยาวจริงของท่อเหล็กที่เชื่อม: 13m
6.ระยะทางแกนของสแตนสอเดอร์: สามารถปรับได้อย่างอิสระ
7การจัดวางของ studs แรเดียล welded: จํานวนคู่
8ในขณะที่การปั่นวัสดุสแตนเลส, เครื่องทําความร้อนก่อนที่จําเป็น (ทําโดยผู้ใช้เอง)
หากคุณสนใจในผลิตภัณฑ์ Yuhong ของเรา, กรุณารู้สึกเป็นอิสระที่จะโทรหรืออีเมลเรา, เราจะจัดการสอบถามของคุณอย่างรวดเร็วที่สุดและให้คุณการสนับสนุนที่ดีที่สุด
