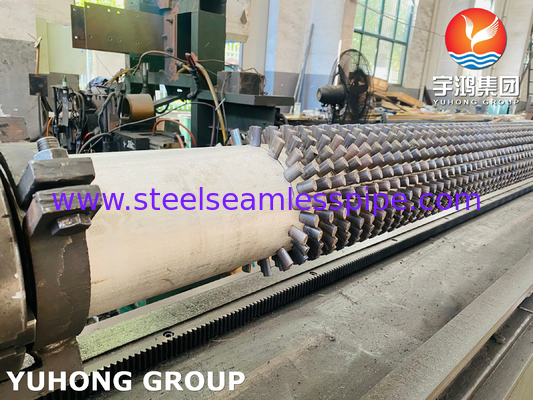

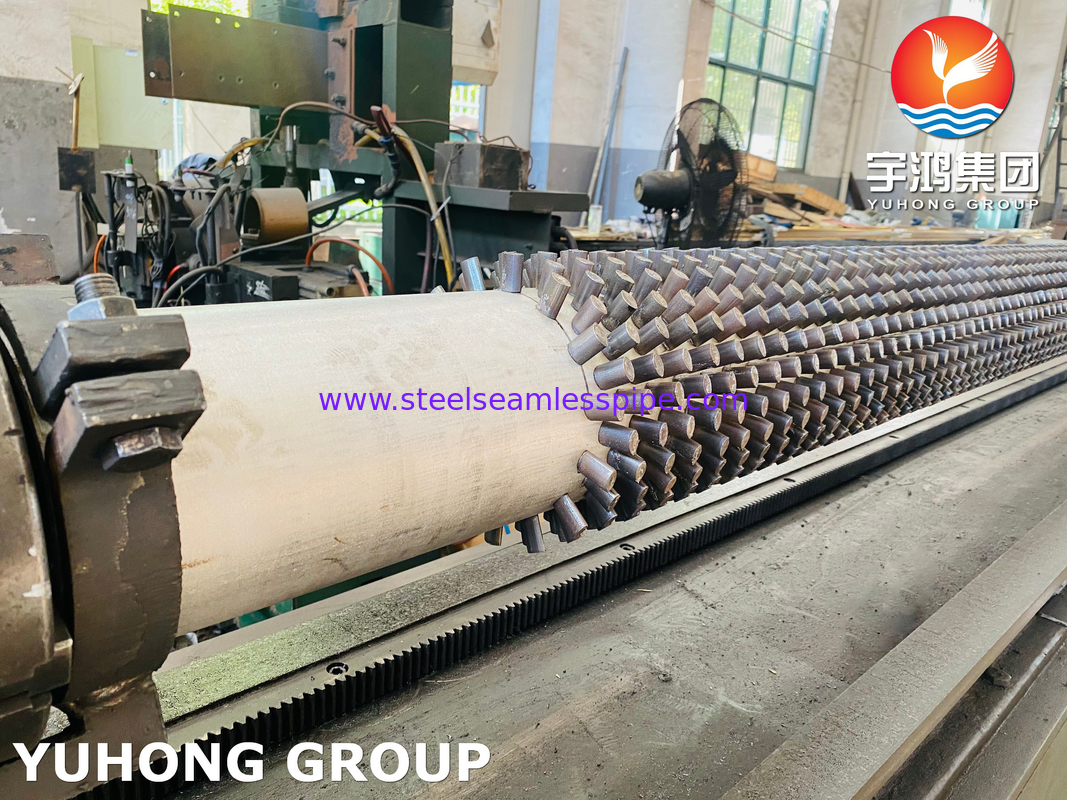

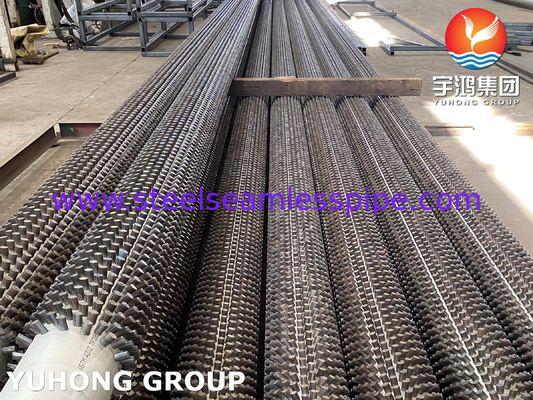

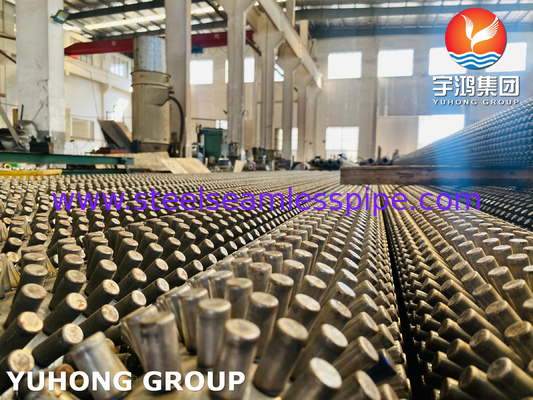

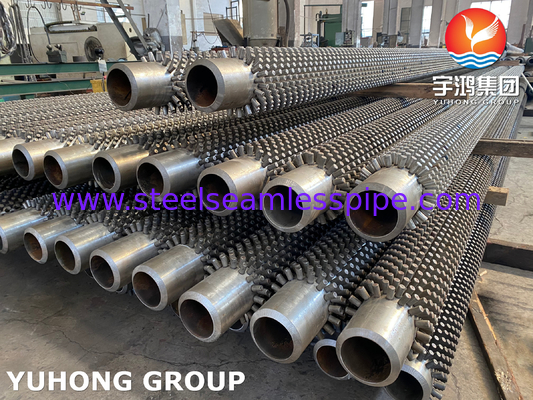

ท่อ HFW ปลายปัก: ASME SA213 TP347H ท่อพื้นฐานที่มี 11% Cr สแตนเลสปักสําหรับเครื่องทําความร้อน

ท่อ HFW ปลายปัก: ASME SA213 TP347H ท่อพื้นฐานที่มี 11% Cr สแตนเลสปักสําหรับเครื่องทําความร้อน

ท่อขีดขีดการเชื่อมต่อความต้านทาน HF โดยทั่วไปใช้ความถี่ 400 kHz ปีกถูกห่อรอบท่อและเชื่อมต่ออย่างต่อเนื่องสายปีกถูกม้วนเป็นสไพร่บนท่อและต่อเนื่อง welded ด้วยกระบวนการไฟฟ้าความถี่สูงไปยังท่อฐานตามรากสไพร่สายปีกถูกยึดไว้ภายใต้ความเครียดและจํากัดแนวราบเมื่อมันถูกพิมพ์รอบท่อ, ดังนั้นการรับประกันว่าสายมีสัมผัสอย่างแข็งแกร่งกับพื้นผิวของท่อฐาน.การเชื่อมต่อต่อเนื่องถูกนําไปใช้ที่จุดที่แผ่นปีกเริ่มที่จะบิดรอบวงกว้างของท่อโดยใช้กระบวนการเชื่อมกล่องก๊าซโลหะ.

สําหรับท่อหรือขนาดท่อที่ได้รับการกําหนด พื้นที่พื้นผิวการถ่ายทอดความร้อนที่ต้องการต่อยูนิตความยาวของท่อสามารถได้รับโดยการกําหนดความสูงปีกที่เหมาะสมความหนาของปีกและ/หรือจํานวนปีกต่อเมตรความยาว.

รายละเอียดของท่อฐาน

• กว้างท่อ: 25 mm OD Min ถึง 219 mm OD Max
• ความหนาของท่อ: ขั้นต่ํา 2 มิลลิเมตร ถึง 16 มิลลิเมตร
• วัสดุท่อ: เหล็กคาร์บอน, เหล็กไร้สแตนเลส, เหล็กผสม, เหล็กคอร์เทน, เหล็กดุเพล็กซ์, เหล็กดุเพล็กซ์สูง, อินคอนเนล, นิเคิลสูงและอินคอลเล่ย์สูง, วัสดุ CK 20 และวัสดุอื่น ๆ บางชนิด

รายละเอียดปลีก

• ความหนาของปีก: ขั้นต่ํา 5 mm ถึงสูงสุด 20 mm
• ความสูงของปีก: ขั้นต่ํา 0.25 (6.35 มม) ถึงสูงสุด1.5?? (38 มม.)
• ความหนาแน่นของปีก: ขั้นต่ํา 43 ปีกต่อเมตร ถึงสูงสุด 287 ปีกต่อเมตร
• วัสดุ: เหล็กคาร์บอน, เหล็กไร้ขัด ((ss304, 11Cr, 13Cr), เหล็กสับสน, เหล็ก Corten, เหล็ก Duplex และ Incolloy

ลักษณะของท่อที่ติดหมวก

• หนาแน่น เพราะใช้พื้นที่น้อย
• ทนทานสูง
• สนใจมากกว่าหลอดปีกเป็นระบบการถ่ายส่งความร้อน
• ผลประกอบการสูงขึ้น

ท่อเหล็กไร้รอยใช้เป็นหลักในเครื่องปั่นและเตาอบ ส่วนใหญ่ใช้ในสภาพแวดล้อมที่รุนแรง ในอุตสาหกรรมปิโตรเคมี น้ํามันดิบที่หนากว่าผ่านท่อที่มีสปิกความร้อนถูกผลิตจากด้านนอกของท่อในปลายอื่นของท่อ เราได้รับผลิตภัณฑ์ของเหลว ซึ่งต่อมาถูกส่งไปสําหรับการแปรรูป

ท่อที่ติดหมึกยังถูกใช้ในเครื่องปั่นท่อน้ํา. พวกเขาช่วยให้น้ําร้อน. ท่อที่ติดหมึกมีรูปร่างทรงโอวาลและเชื่อมต่อกับเครื่องปั่น.

การใช้ท่อที่มีเส้นใยลดการใช้ท่อเปล่า เนื่องจากพื้นผิวการถ่ายทอดความร้อนของท่อที่มีเส้นใยหนึ่งสามารถแทนพื้นผิวการถ่ายทอดความร้อนของท่อเปล่า 4 ถึง 10 รายการ

ท่อที่มีเชือกสามารถใช้ได้ในสถานที่ที่ใช้เชื้อเพลิงที่รุนแรง ที่อาจทําให้เกิดความเสียหายต่อสิ่งแวดล้อมพื้นผิวภายนอกของท่อที่ติดหมึกสามารถเคลือบหรือรักษาด้วยชั้นป้องกันได้.

ท่อที่มีสลัดใช้ในเครื่องปั่นโซดาและโรงงานปฏิกิริยาที่ใช้น้ําเหลว เพราะมันช่วยลดการบดลงให้น้อยที่สุด

พวกมันยังถูกใช้ในโรงงานผลิตเหล็ก เครื่องเย็นอากาศ โรงไฟฟ้า เครื่องแลกเปลี่ยนความร้อน เป็นต้น

ขนาดและวัสดุของท่อที่ติดหมึก

การใช้งาน

อุตสาหกรรมพลังงาน

• เครื่องทําความร้อนสูงและเครื่องทําความร้อนใหม่: ด้วยความทนทานต่ออุณหภูมิสูงและการกัดกร่อนที่ดีเยี่ยม พวกเขาทนต่อการบดหย่อนของควันเพื่อเพิ่มประสิทธิภาพการถ่ายทอดความร้อนในการผลิตควันอุณหภูมิสูง
• เครื่องประหยัด: เพิ่มพื้นที่การดูดซึมความร้อนเพื่อฟื้นฟูความร้อนที่เสียจากก๊าซควัน

อุตสาหกรรมปิโตรเคมี

• โฟน: ใช้ในส่วนรังสีและกระบวนการระบายอากาศของเตาอบอบอุ่น, ทํางานอย่างมั่นคงภายใต้อุณหภูมิสูง, ความดัน, และสื่อการเกร็ดเพื่อความร้อนของสารเหลวกระบวนการ
• เตาอบทําความร้อนและการบําบัดความร้อน: ใช้เป็นองค์ประกอบการทําความร้อน ทนต่อการบดลงของก๊าซควันในอุณหภูมิสูง เพื่อให้ความร้อนคงที่ในการแปรรูปโลหะ

อุตสาหกรรมกระดาษ

• เครื่องเจาะผง: ปฏิบัติหน้าที่เป็นองค์ประกอบการทําความร้อนในอุณหภูมิสูง และสภาพแวดล้อมที่มีอัลคาลีสูง เพื่ออํานวยความสะดวกในการปรุงผงผงและปรับปรุงประสิทธิภาพการผลิต
• อุปกรณ์การแห้งด้วยน้ําหอม: ส่งความร้อนของควายไปยังกระดาษแห้งอย่างรวดเร็ว เพิ่มคุณภาพของผลิตภัณฑ์

สาขาอื่น ๆ

• การแปรรูปอาหาร: ใช้ในอุปกรณ์ทําความร้อนสําหรับทําขนมปัง, หมักหอมและแห้ง เพื่อรักษาคุณภาพอาหาร
• สายการบินและอวกาศ: ใช้ในส่วนประกอบที่ต้องการการระบายความร้อนสูง โดยใช้โครงสร้างปีกเพื่อเพิ่มประสิทธิภาพทางความร้อนในเครื่องยนต์เครื่องบินและส่วนที่เกี่ยวข้อง
