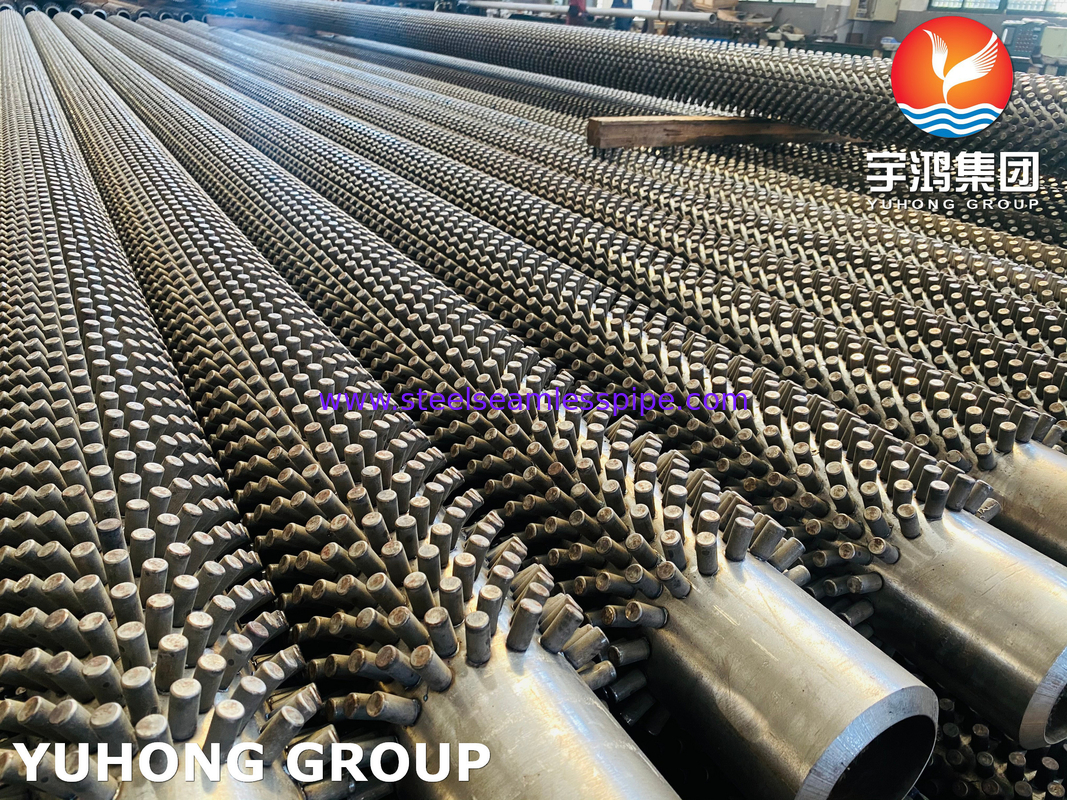

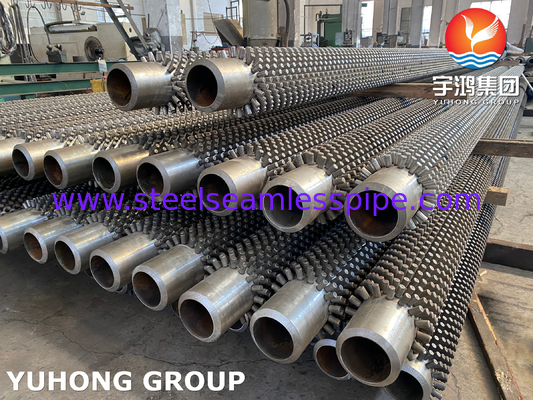

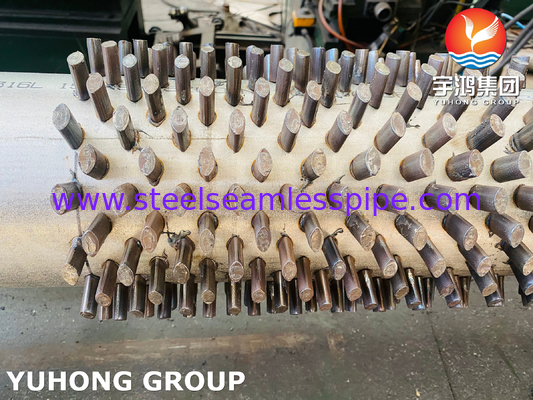

การใช้งานเตาหลอด HFW Fin Tube

การใช้งานเตาหลอด HFW Fin Tube

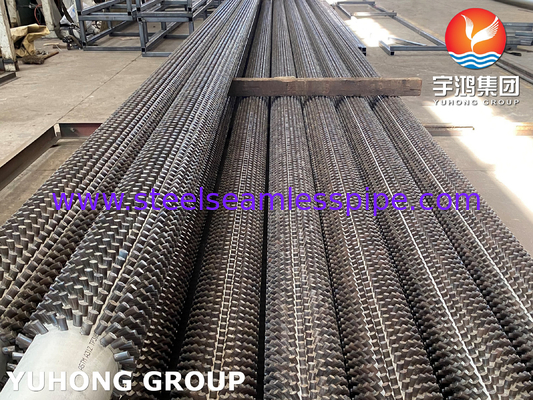

HFW Solid Fined Tubes สั้นสําหรับท่อที่มีปีกแข็งแบบสปีรัลที่มีปั่นระดับความถี่สูง

หลอดปีกสับสับให้ผู้ออกแบบมีประสิทธิภาพทางความร้อนสูง และการออกแบบแบบที่คอมพักทัด สําหรับอุปกรณ์แลกเปลี่ยนความร้อนทั้งหมดที่ใช้ก๊าซควันที่สะอาดหลอดลวดลวดมีปีกผลิตในทั้งแบบ Solid และ serrated.

ท่อปัดระบายเหลวแบบกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกกระบอกปีกบานรอบท่อและต่อเนื่อง weld. สายปีกถูกม้วนเป็นกลมบนท่อและ welded ต่อเนื่องด้วยกระบวนการไฟฟ้าความถี่สูงไปยังท่อฐานตามรากกลมสายปีกที่ถืออยู่ภายใต้ความตึงเครียดและจํากัดด้านข้างเมื่อมันถูกสร้างขึ้นรอบ ๆ ท่อ, ทําให้แน่ใจว่าแผ่นมีแรงสัมผัสกับพื้นผิวท่อฐาน. การเชื่อมต่อต่อเนื่องถูกนําไปใช้ที่จุดที่แผ่นปีกเริ่มโค้งรอบเส้น径ท่อครั้งแรก,โดยใช้กระบวนการปั่นกลมแก๊สโลหะ.

สําหรับขนาดท่อหรือท่อที่ได้รับการกําหนด พื้นที่พื้นผิวการถ่ายทอดความร้อนที่ต้องการต่อยูนิตความยาวของท่อสามารถได้รับโดยการระบุความสูงปีกที่เหมาะสมความหนาของปีกและ/หรือจํานวนปีกต่อยาวเมตร.

HFW ท่อปีกแข็ง

การปรับปรุงท่อปัดเหล็กนี้สามารถใช้ได้สําหรับการใช้งานแลกเปลี่ยนความร้อนทุกแบบ และเหมาะสําหรับอุปกรณ์อุณหภูมิสูงและความดันสูงคุณสมบัติสําคัญของระบบนี้คือประสิทธิภาพ, การผูกพันของปีกกับท่อได้อย่างมีประสิทธิภาพ ภายใต้สภาพอุณหภูมิและความดันทุกชนิด และความสามารถในการทนอุณหภูมิด้านปีกสูง

ปีกกระบอกต่อเนื่องติดกับท่อฐานโดยการผสมต่อความต้านทานไฟฟ้าความถี่สูง เพื่อให้การเชื่อมต่อที่มีประสิทธิภาพและมีความน่าเชื่อถือทางความร้อน

รายละเอียดทางเทคนิค/รายละเอียดหลอดพื้นฐาน

กว้างท่อ: 20 mm OD Min ถึง 219 mm OD Max

ความหนาของท่อ: ขั้นต่ํา 2 มิลลิเมตร ถึง 16 มิลลิเมตร

วัสดุท่อ: เหล็กคาร์บอน, เหล็กไร้สแตนเลส, เหล็กผสม, เหล็กคอร์เทน, เหล็กดับเพล็กซ์, เหล็กดับเพล็กซ์สูง, อินคอนเนล, นิกเกิลสูงและอินคอลเล่ยสูง, วัสดุ CK 20 และวัสดุอื่น ๆ บางชนิด

รายละเอียดปลีก

ความหนาของปีก: นิ้วละ 0.8 มิลลิเมตร ถึงสูงสุด 4 มิลลิเมตร

ความสูงของปีก: นิ้ว 0.25 (6.35 มม.) ถึงสูงสุด1.5?? (38 มม.)

ความหนาแน่นของปีก: ขั้นต่ํา 43 ปีกต่อเมตร ถึงสูงสุด 287 ปีกต่อเมตร

วัสดุ: เหล็กคาร์บอน, เหล็กไร้ขัดเหล็ก, เหล็กเหล็กผสม, เหล็กคอร์เทน, เหล็กดับเพลส และเหล็กผสม

สําหรับอัตราการเสนอราคารวดเร็ว, plz ส่งกับความต้องการดังนี้:

จํานวนชิ้น

ท่อพื้นฐาน: กว้าง, ความหนา, ความยาวและสเปิคของวัสดุ

ปีก: รายละเอียดวัสดุ, ประเภท (แข็งแรงหรือขัด), ความสูง, ความหนา, ระยะ, ความยาวของปีกและส่วนที่ไม่มีปีก. รายละเอียดการเตรียมผสม หากต้องการ

ระยะเวลาในการจัดส่งที่ต้องการ
