ASTM A335 P9 P11 ท่อเหล็กก๊าบอน HFW ท่อปัดปีกสําหรับเครื่องแลกเปลี่ยนความร้อน สีดํา
กลุ่มยูฮองเป็นผู้จําหน่ายหลอดเหล็กไร้ขัดเหล็ก ดับเพล็กซ์ และนิกเกิลที่ไม่มีรอยต่อมานานกว่า 10 ปีเราได้ให้บริการลูกค้าในกว่า 45 ประเทศท่อสแตนเลสไร้รอยของเรามีความยืดหยุ่นมาก พบการใช้งานในอุตสาหกรรมต่างๆ เช่น การทําเหมืองแร่, พลังงาน, ปิโตรเคมี, เคมี, โรงงานอาหาร, โรงงานกระดาษ, ก๊าซ,และอุตสาหกรรมของสารเหลวเราให้บริการหลายขนาดและรายละเอียด ตาม ANSI B1610: มาตรฐาน B16.19 รวมถึง SCH 5S, SCH 10S, SCH 20, SCH 30, SCH 40S, SCH 60, SCH 80S, XS, SCH 100, SCH 120, SCH 160 และ XXS
HFW Solid Fined Tube หรือที่รู้จักกันในชื่อ HFW Solid Fined Tube ที่เชื่อมต่อความถี่สูงเป็นชนิดของท่อที่มีปีกสระลอกที่ให้ประสิทธิภาพทางความร้อนสูงและเป็นวิธีการออกแบบที่คอมแพคต์สําหรับเครื่องแลกเปลี่ยนความร้อนต่างๆ โดยใช้ก๊าซควันที่สะอาดสองประเภทของท่อระบายลมมีขีดเป็นชนิดแข็งและชนิด serrated
Helical solid finned tubes are manufactured by helically wrapping a continuous strip of fins around the tube and welding it continuously using high frequency resistance welding at a frequency of 400 kHz. วิธีนี้จะทําให้การสัมผัสที่แข็งแรงระหว่างเทปปีกและพื้นผิวของท่อฐานโดยเส้นปีกโค้งรอบเส้นผ่าของท่อ.
เพื่อกําหนดพื้นที่พื้นผิวการถ่ายทอดความร้อนที่ต้องการต่อยาวของหลอดหน่วย, รายละเอียด เช่น ความสูงปีก, ความหนาปีก,และ/หรือ จํานวนปีกต่อเมตรความยาวต้องให้สําหรับขนาดท่อหรือท่อที่ได้รับการกําหนด.
การจัดตั้ง HFW Solid Fined Tube เหมาะสําหรับการใช้งานแลกเปลี่ยนความร้อนที่หลากหลาย โดยเฉพาะอย่างยิ่งที่เกี่ยวข้องกับอุณหภูมิสูงและความดันสูงมันให้การเชื่อมต่อที่ประสิทธิภาพและน่าเชื่อถือ ระหว่างปีกและท่อ, ทําให้มันทนต่ออุณหภูมิสูงในด้านปีกในทุกอุณหภูมิและความดัน
รายละเอียดทางเทคนิคของท่อพื้นฐานประกอบด้วยวงกว้างท่อ 20mm ถึง 219mm ความหนาท่อตั้งแต่ 2mm ถึง 16mm และวัสดุ เช่น เหล็กคาร์บอน เหล็กไร้ขัดเหล็ก เหล็กเหล็กเหล็กเหล็กเหล็กสแตนเลสทนการพัดลม, เหล็ก duplex, เหล็ก super duplex, inconel, โครมสูง นิกเกิลสูงและโลหะสกัดโครม, วัสดุ CK 20 และอื่น ๆ
ในส่วนของรายละเอียดของปีก, ความหนาของปีกจะตั้งแต่ 0.8 มิลลิเมตรถึง 4 มิลลิเมตร, ความสูงของปีกจะตั้งแต่ 0.25 " (6.35 มิลลิเมตร) ถึง 1.5" (38 มิลลิเมตร), และความหนาของปีกจะตั้งแต่ 43 ปีกต่อเมตรถึง 287 ปีกต่อเมตร.วัสดุที่ใช้สําหรับปีกคือเหล็กคาร์บอน, เหล็กไร้ขัดเหล็ก, เหล็กสแตนเลส, เหล็กระบายสภาพอากาศ, เหล็กดับเพล็กซ์, และ incoloy
เพื่อรับอัตราการเสนอราคาอย่างรวดเร็ว กรุณาแจ้งข้อมูลต่อไปนี้: จํานวนชิ้น, รายละเอียดของหลอดฐานรวมถึงกว้าง, ความหนา, ความยาว และวัสดุรายละเอียดของปีก รวมถึงวัสดุ, ประเภท (แข็งแรงหรือ serrated), ความสูง, ความหนา, ระยะห่าง, ความยาวปีก, และส่วนที่ไม่มีปีก; และรายละเอียดการเตรียมผสมที่ต้องการ. นอกจากนี้, ระบุระยะเวลาการจัดส่งที่ต้องการ.
คําแนะนํา:

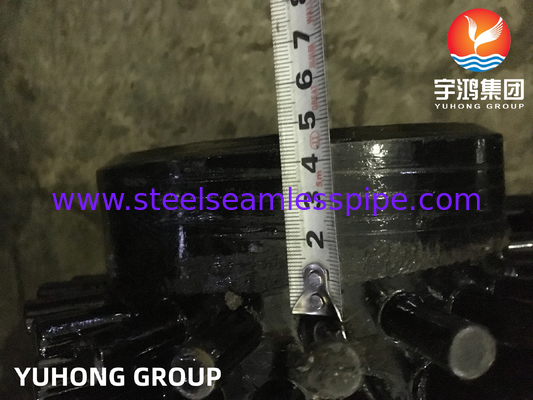

ท่อระบายเหลวแบบกระดูกเหลวแบบกระดูกเหลวที่มีความถี่ความถี่สูง (HFW) ASTM A335 P9 Studded Tube เป็นผลิตภัณฑ์ที่มีคุณภาพสูง ทนทานและหลากหลายแบบที่ออกแบบมาสําหรับการใช้งานในอุตสาหกรรมต่างๆท่อมีลักษณะโดยคุณสมบัติของวัสดุที่พิเศษของพวกเขาทําให้มันเหมาะสมกับสภาพแวดล้อมที่ท้าทายและเงื่อนไขที่ต้องการมากมาย
ลักษณะสินค้า:
1วัสดุ: กลมเหล็ก Solid Fined Tubes ผลิตจากวัสดุ ASTM A335 P9 ซึ่งเป็นสแตนเลสประเภทสูงที่รู้จักกันดีสําหรับคุณสมบัติกลไกที่ดี, ความต้านทานต่อการกัดกร่อน,และทนต่ออุณหภูมิสูงการใช้วัสดุนี้ทําให้หลอดมีความทนทานและการทํางานในสภาพการทํางานที่รุนแรง
2การปั่นความถี่สูง (HFW): ท่อใช้เทคนิคปั่นความถี่สูง ซึ่งให้ความแข็งแรงของพันธะ, ความสมบูรณ์แบบของปั่น และความสม่ําเสมอที่ดีกว่ากระบวนการผสมผสานนี้รับประกันการเชื่อมต่อที่เรียบร้อยระหว่างปีกและท่อฐาน, เพิ่มประสิทธิภาพและความน่าเชื่อถือของท่อทั้งหมด

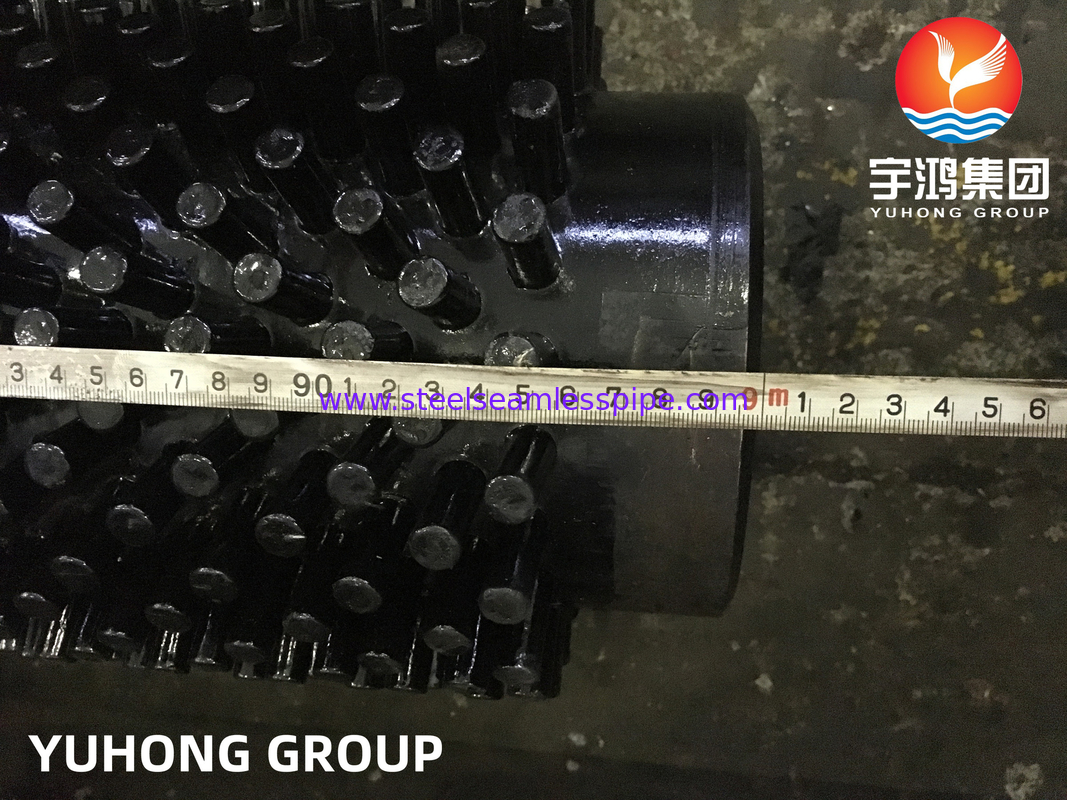

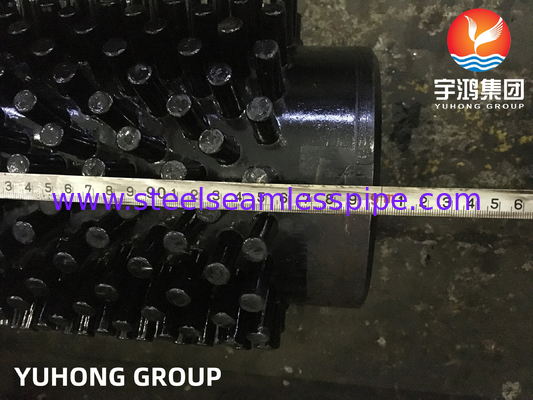

3การออกแบบท่อที่ติดหมึก: การออกแบบท่อที่ติดหมึกอํานวยความสะดวกในการปรับปรุงประสิทธิภาพการถ่ายทอดความร้อนสต๊อดที่มีอยู่บนพื้นผิวภายนอกของท่อเพิ่มพื้นที่โอนความร้อนโดยรวมและส่งเสริมการนําความร้อนเพิ่มขึ้นลักษณะการออกแบบนี้ทําให้การแลกเปลี่ยนความร้อนที่มีประสิทธิภาพ ทําให้ท่อเหมาะสําหรับการใช้งานที่ต้องการการควบคุมอุณหภูมิที่แม่นยํา
การใช้งาน:
ท่อระบายเหลวแบบกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกทรงกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระ
1อุตสาหกรรมปิโตรเคมี: ท่อถูกใช้ทั่วไปในเครื่องแลกเปลี่ยนความร้อน, เครื่องปั่น, และเครื่องปรับความร้อนเพื่อการถ่ายทอดความร้อนที่มีประสิทธิภาพในโรงแปรรูปน้ํามัน, โรงงานเคมี, และซับซ้อนปิโตรเคมี.
2การผลิตพลังงาน: ท่อเหล่านี้มีบทบาทสําคัญในโรงไฟฟ้า โดยช่วยในการถ่ายทอดความร้อนอย่างมีประสิทธิภาพในเครื่องปั่น, เครื่องทําความร้อนสูง และเครื่องผลิตควายฟื้นฟูความร้อน (HRSG)
3อุตสาหกรรมกระบวนการ: ท่อถูกใช้อย่างแพร่หลายในอุตสาหกรรมกระบวนการต่าง ๆ เช่น การแปรรูปอาหาร, ยา, และผงและกระดาษ, ที่การควบคุมอุณหภูมิและการถ่ายทอดความร้อนมีความสําคัญ
ตาราง:
ตารางนี้ให้การเปรียบเทียบลักษณะสําคัญระหว่างท่อที่มีปีกแข็งแบบสับสับที่มีการปั่นความถี่ความถี่สูง (HFW) ASTM A335 P9 Studded Tube และท่อที่มีปีกปกติ
คําสําคัญ: ท่อปีก, ท่อปีก, ท่อปีก, ท่อปีกทรงกลม
| * นี่คือรูปแบบปีก / ท่อที่พบกันทั่วไปที่สุด เรามีการผสมผสานปีกและท่อแผ่นที่แตกต่างกันมากกว่า 20 แบบ ติดต่อฉันสําหรับข้อมูลเพิ่มเติมและตัวเลือก |
พื้นผิวปีกทรงกระบอก
( Tube OD ✅ ความสูงของปีกทรงกลมที่มีอยู่บนท่อ) |
| 5/8 ′′ 3/8 ′′ 1/2 ′′ และ 7/16 ′′ |
1 ′′ 3/8 ′′ 1/2 ′′ 7/16 ′′ และ 5/8 ′′ |
1 1/4 ′′ 3/8 ′′ 1/2 ′′ 7/16 ′′ และ 5/8 ′′ |
| 15.875 มิลลิเมตร ️ 9.525 มิลลิเมตร, 12.7 มิลลิเมตร และ 11.113 มิลลิเมตร |
25.4 มิลลิเมตร ∙ 9.525 มิลลิเมตร, 12.7 มิลลิเมตร, 11.113 มิลลิเมตร และ 15.875 มิลลิเมตร |
31.75 มม. 9.525 มม. 12.7 มม. 11.113 มม. และ 15.875 มม. |
- มีตัวเลือกการติดตั้งปีกสลักและตัวอื่นๆ
- ติดต่อฉันเกี่ยวกับการมีของ 1 1/4 " (31.75 มม) วัสดุท่อ
|
