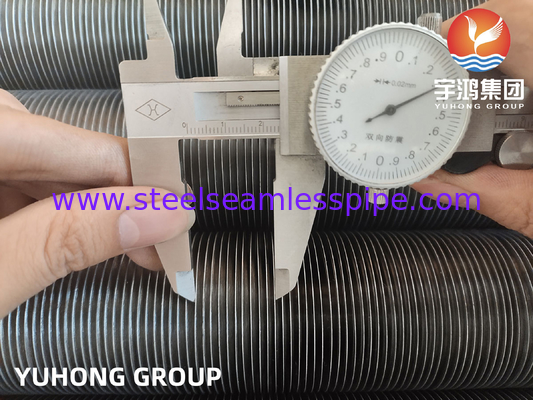

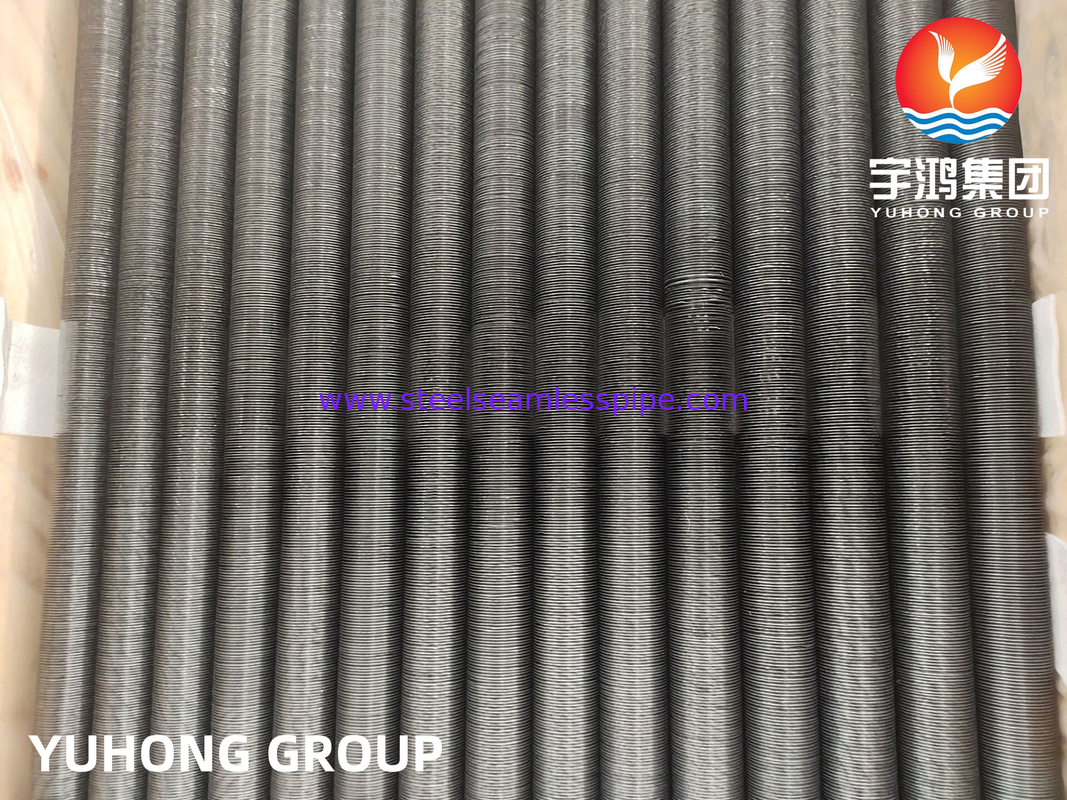

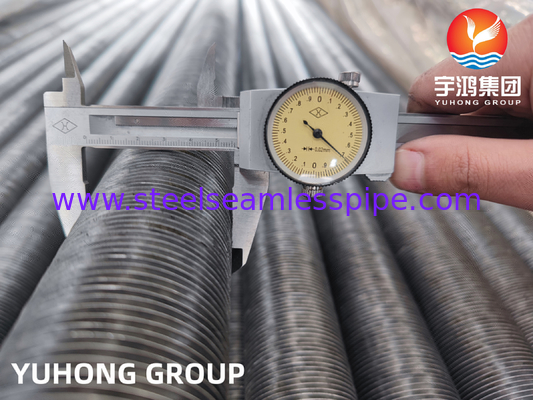

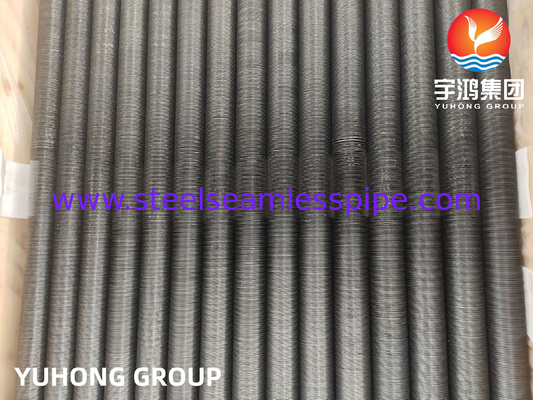

ท่อครีบแบบฝัง G-Type เหล็กคาร์บอน ASTM A179, ท่อครีบ
YUHONG Group สามารถจัดการโครงการได้หลากหลาย เช่น โครงการแลกเปลี่ยนความร้อน / หม้อไอน้ำ, โครงการทางทะเล, โครงการน้ำมันและก๊าซ เป็นต้น เรา นำเสนอท่อครีบหลากหลายประเภท
ท่อครีบถูกนำไปใช้ในอุตสาหกรรมต่างๆ มากมาย ท่อเหล่านี้มีพื้นผิวเป็นครีบ ซึ่งเพิ่มพื้นที่ผิวและช่วยให้ถ่ายเทความร้อนได้อย่างมีประสิทธิภาพมากขึ้น ด้วยเหตุนี้ จึงเหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการอัตราการถ่ายเทความร้อนสูง
ข้อมูลจำเพาะสำหรับท่อครีบประเภทต่างๆ
| ประเภท |
คำอธิบาย |
ท่อฐาน |
ข้อมูลจำเพาะครีบ (มม.) |
| เส้นผ่านศูนย์กลางภายนอก (มม.) |
ระยะห่างครีบ |
ความสูงครีบ |
ความหนาครีบ |
| แบบฝัง |
ท่อครีบ G-type |
16-63 |
2.1~5 |
<17 |
~0.4 |
| แบบอัดขึ้นรูป |
โลหะเดี่ยว โลหะผสม |
8-51 |
1.6~10 |
<17 |
0.2-0.4 |
| ท่อครีบต่ำ ท่อครีบแบบ T |
10-38 |
0.6~2 |
<1.6 |
~0.3 |
| ท่อไม้ไผ่ ท่อลูกฟูก |
16-51 |
8.0~30 |
<2.5 |
/ |
| แบบพันเกลียว |
ท่อครีบ L/KL/LL |
16-63 |
2.1~5 |
<17 |
~0.4 |
| แบบเส้น |
ท่อครีบแบบเส้น |
25-38 |
2.1-3.5 |
<20 |
0.2-0.5 |
| แบบ U |
ท่อแบบ U |
16-38 |
/ |
/ |
/ |
| แบบเชื่อม |
ท่อครีบเชื่อม HF |
16-219 |
3~25 |
5~30 |
0.8-3 |
| ท่อครีบ H/HH |
25-63 |
8~30 |
<200 |
1.5-3.5 |
| ท่อครีบแบบ Studed |
25-219 |
8~30 |
5~35 |
φ5-20 |
วัสดุท่อ : เหล็กคาร์บอน, เหล็กกล้าไร้สนิม, เหล็กอัลลอยด์, เหล็กคอร์เทน, เหล็กดูเพล็กซ์, เหล็กซูเปอร์ดูเพล็กซ์, อินโคเนล, เหล็กโครเมียมสูง นิกเกิลสูง & อินคอลลอย, วัสดุ CK 20 และวัสดุอื่นๆ
ท่อครีบอะลูมิเนียม ASTM A179 แบบฝัง G-Type ที่เราจำหน่ายในกว่า 70 ประเทศ ท่อครีบแบบฝัง หรือที่เรียกว่าท่อครีบ G type ท่อครีบแบบฝังให้การเชื่อมต่อที่สมบูรณ์แบบระหว่างครีบและท่อ การออกแบบหลักของท่อครีบแบบฝังคือการใช้เครื่องจักรมืออาชีพเซาะร่องท่อและสอดครีบเข้าไปในร่องเกลียว ในที่สุดก็รวมครีบและท่อเข้าเป็นชิ้นเดียว (G-Fins) ทำจากการพันแถบอะลูมิเนียมหรือทองแดงเข้าไปในร่องเกลียวที่กลึงบนพื้นผิวด้านนอกของท่อ
ท่อครีบแบบฝังสามารถใช้ในอุณหภูมิที่สูงขึ้นและมีความทนทานสูง ท่อครีบแบบฝังเหมาะที่สุดสำหรับการใช้งานที่เกี่ยวข้องกับการหมุนเวียนความร้อนสูงหรืออุณหภูมิสูง และที่ด้านครีบจะต้องเผชิญกับการทำความสะอาดเป็นประจำ
คุณสมบัติของท่อครีบ G-Type
ติดตั้งง่าย
ประสิทธิภาพสูง
ติดตั้งง่าย
ใช้พื้นที่น้อย
ใช้สายไฟน้อย
พื้นผิวที่ปรับให้เหมาะสม
ใช้เทคโนโลยีที่ดีที่สุด
ใช้พลังงานน้อยลง
ความน่าเชื่อถือเพิ่มขึ้น
บำรุงรักษาต่ำ
ความต้านทานเชิงกลสูง
การออกแบบที่กะทัดรัด
การป้องกันการกัดกร่อนโดยเฉลี่ย
รายละเอียดของท่อ ASTM A179
ASTM A179 ข้อกำหนดนี้ครอบคลุมท่อเหล็กคาร์บอนต่ำแบบไร้รอยต่อที่ดึงเย็นด้วยความหนาผนังขั้นต่ำสำหรับเครื่องแลกเปลี่ยนความร้อนแบบท่อ, คอนเดนเซอร์ และอุปกรณ์ถ่ายเทความร้อนที่คล้ายคลึงกัน ท่อจะต้องผ่านการอบชุบด้วยความร้อนหลังจากการดึงเย็นครั้งสุดท้ายที่อุณหภูมิ 1200°F (650°C) หรือสูงกว่า
ส่วนประกอบทางเคมี (%)
| เกรด |
C |
Mn |
P |
S |
| A179 |
0.06-0.18 |
0.27-0.63 |
0.035, สูงสุด |
0.035, สูงสุด |
คุณสมบัติทางกล
| เกรด |
ความต้านทานแรงดึง, ต่ำสุด |
ความแข็งแรงคราก (0.2% Offset, ต่ำสุด) |
การยืดตัว |
ความแข็ง Rockwell |
| A179 |
ksi-47, MPa-325 |
psi-26, MPa-180 |
35% |
/ |
การตรวจสอบและการทดสอบ
| การตรวจสอบและการทดสอบ: ท่อครีบ G-fin; L-fin; LL-fin; KL-fin; ท่อครีบแบบ Extruded-fin |
| 1. ส่วนประกอบทางเคมี |
| 2. คุณสมบัติทางกล |
| 3. การทดสอบแรงดันน้ำ |
| 4. การทดสอบแรงดันลม |
| 5. การตรวจสอบด้วยกล้องส่อง |
| 6. การทดสอบกระแสไหลวน |
| 7. การทดสอบแรงดึง (เฉพาะท่อโลหะคู่) |
อุตสาหกรรมที่เกี่ยวข้อง
อุตสาหกรรมเคมี
อุตสาหกรรมปิโตรเลียม
อุตสาหกรรมโลหะ
อุตสาหกรรมพลังงาน
อุตสาหกรรมเบา
อุตสาหกรรมยา
อุตสาหกรรมอาหาร
การใช้งาน
ขดลวดไอน้ำ
เครื่องอุ่นอากาศ / เครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศ
เครื่องแลกเปลี่ยนความร้อนแบบท่อครีบ
เครื่องทำความเย็นอากาศ / เครื่องทำความเย็นน้ำมัน / เครื่องทำความเย็นไฮโดรเจน / เครื่องทำความเย็นเครื่องกำเนิดไฟฟ้า
การนำความร้อนกลับมาใช้ใหม่
เครื่องอบแห้ง
เครื่องปรับอากาศ / เครื่องทำความร้อนอากาศ
คอนเดนเซอร์ไอน้ำ
เทคโนโลยีท่อความร้อน
สำหรับการเสนอราคาอย่างรวดเร็ว กรุณาส่งพร้อมข้อกำหนดดังต่อไปนี้:
1. จำนวนชิ้น
2. ท่อฐาน: เส้นผ่านศูนย์กลาง, ความหนา, ความยาว และข้อกำหนดวัสดุ
3. ครีบ: ข้อกำหนดวัสดุ, ประเภท (ทึบหรือหยัก), ความสูง, ความหนา, ระยะห่าง, ความยาวครีบ และส่วนที่ไม่มีครีบ รายละเอียดการเตรียมรอยเชื่อมหากจำเป็น
4. ระยะเวลาในการจัดส่งที่ต้องการ
