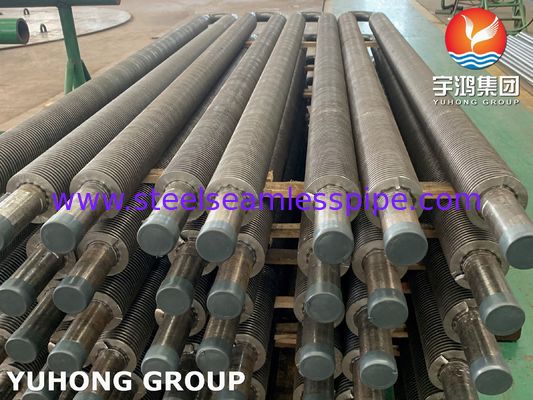

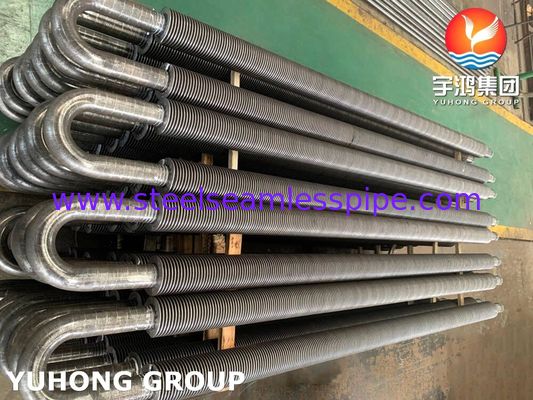

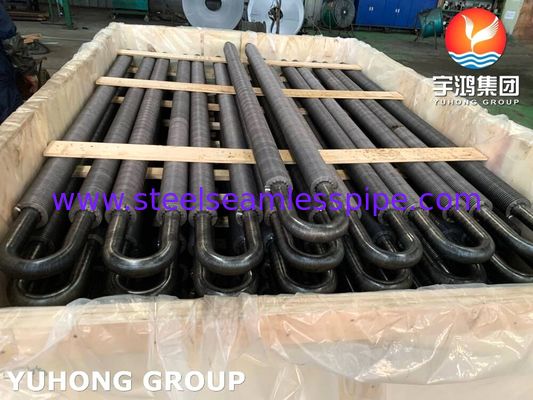

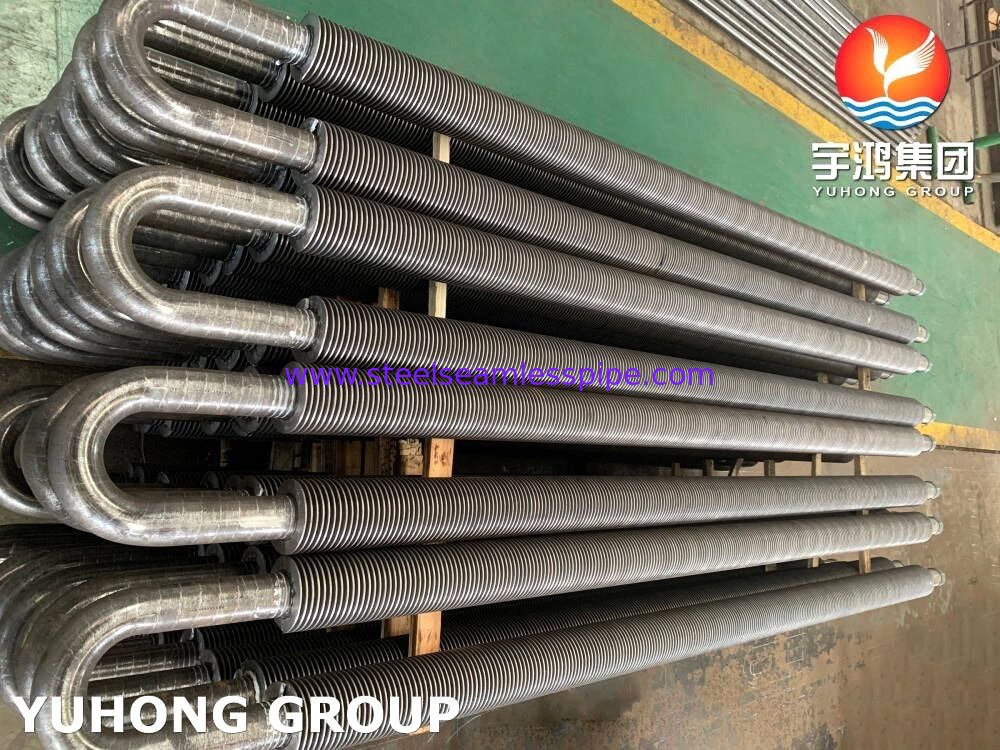

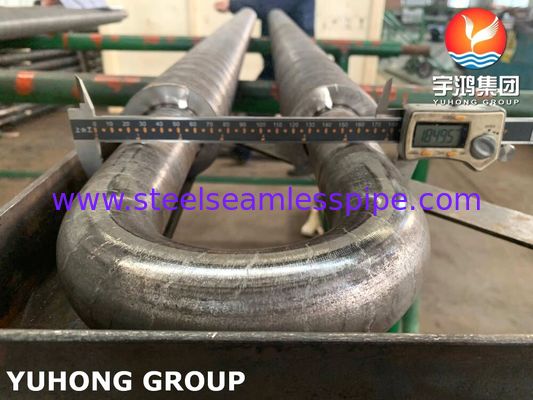

สแตนเลสคาร์บอน U Bend ท่อปีกแข็ง, ปีกปั่นความถี่สูงด้วย A106 Gr.B ท่อที่ใช้ใน Economizer

ท่อครีบตันแบบ U-bend เหล็กคาร์บอน ครีบเชื่อมความถี่สูงพร้อมท่อ A106 Gr.B ใช้ใน Economizer

ท่อครีบเกลียวเชื่อมความถี่สูงเป็นองค์ประกอบการถ่ายเทความร้อนประสิทธิภาพสูงแบบท่อที่มีครีบเกลียว พื้นผิวที่ขยายออก (ครีบ) สามารถเป็นแบบตันหรือแบบหยัก และพื้นที่การถ่ายเทความร้อนมีขนาดใหญ่กว่าท่อเปล่าหลายสิบเท่า

การเชื่อมท่อครีบเกลียวด้วยความถี่สูงคือการให้ความร้อนแก่พื้นผิวด้านนอกของแถบเหล็กและท่อเหล็กให้อยู่ในสถานะพลาสติกหรือหลอมเหลวโดยใช้ปรากฏการณ์ผิวและปรากฏการณ์ใกล้เคียงของกระแสไฟฟ้าความถี่สูงในขณะที่แถบเหล็กพันรอบท่อเหล็ก และทำการเชื่อมภายใต้แรงกดที่แน่นอนของการพันแถบเหล็ก การเชื่อมความถี่สูงนี้เป็นการเชื่อมแบบของแข็ง เมื่อเทียบกับการฝัง การบัดกรี (หรือการชุบสังกะสีร้อนทั้งชิ้น) และวิธีการอื่นๆ ถือว่ามีความก้าวหน้ามากกว่าในด้านคุณภาพผลิตภัณฑ์ (อัตราการเชื่อมครีบสูงถึง 95%) ประสิทธิภาพการผลิต และระบบอัตโนมัติ

คุณสมบัติของท่อครีบ HFW:

• เนื่องจากความเร็วในการเชื่อมสูงและผลการหล่อเย็นตัวเองที่แข็งแกร่งของส่วนที่เชื่อม ไม่เพียงแต่โซนที่ได้รับผลกระทบจากความร้อนจะเล็ก แต่ยังเกิดออกซิเดชันได้ยาก ดังนั้นโครงสร้างและคุณสมบัติของรอยเชื่อมจึงดีมาก
• ประสิทธิภาพการป้องกันการกัดกร่อน ทนต่อการสึกหรอ ความต้านทานความร้อนจากการสัมผัสต่ำ ความเสถียรสูง และความสามารถในการป้องกันเถ้า
• พื้นที่แลกเปลี่ยนความร้อนขนาดใหญ่

ทำไมต้องใช้ท่อครีบ?

• ปรับปรุงประสิทธิภาพการถ่ายเทความร้อนในพื้นที่ที่มีประสิทธิภาพ
• ลดพื้นที่ติดตั้งของพื้นผิวการถ่ายเทความร้อนที่ต้องการ
• ลดต้นทุนอุปกรณ์และมีความน่าเชื่อถือในการทำงานสูง
• ลดแรงดันตกที่ด้านท่อ และลดต้นทุนการดำเนินงาน
• ปรับปรุงความแข็งและความทนทานต่อแผ่นดินไหวของท่อเหล็ก
• เสริมการถ่ายเทความร้อน ลดแรงต้านการไหล และการใช้โลหะ

กระบวนการผลิต

ครีบเหล็กจะถูกพันเป็นเกลียวและเชื่อมต่อกับท่อเหล็กอย่างต่อเนื่องด้วยการเชื่อมด้วยความต้านทานความถี่สูง (HFERW) กระแสไฟฟ้าความถี่สูงจะถูกป้อนเข้าสู่ชิ้นงาน พื้นผิวสัมผัสการเชื่อมจะหลอมเหลวหรือกึ่งหลอมเหลวด้วยความร้อนจากความต้านทาน จากนั้นจึงใช้แรงกดที่เหมาะสมกับพื้นผิวสัมผัสการเชื่อมเพื่อทำการเชื่อมท่อครีบให้เสร็จสมบูรณ์ ส่งผลให้ได้ท่อครีบที่สม่ำเสมอ สะอาด และต่อเนื่อง โดยไม่มีวัสดุเชื่อมเพิ่มเติมเพื่อรวมการไหลของความร้อนที่มีประสิทธิภาพสูงและการป้องกันการกัดกร่อน
ท่อครีบเกลียวเชื่อมความถี่สูงเป็นหนึ่งในท่อครีบเกลียวที่ใช้กันอย่างแพร่หลาย ซึ่งใช้กันอย่างแพร่หลายในอุตสาหกรรมพลังงาน โลหะวิทยา การนำความร้อนทิ้งในอุตสาหกรรมปูนซีเมนต์ และปิโตรเคมี

การใช้งานท่อครีบตันแบบ U-bend เหล็กคาร์บอน

1. หม้อไอน้ำและโรงไฟฟ้า: Economizers, เครื่องอุ่นอากาศ, การนำความร้อนทิ้ง

2. ปิโตรเคมีและการกลั่นน้ำมัน: เครื่องแลกเปลี่ยนความร้อน, เครื่องทำความเย็น, เครื่องทำความร้อนสำหรับน้ำมันดิบและของเหลวกระบวนการ

3. การทำความร้อนในอุตสาหกรรมและ HVAC: คอยล์ทำความร้อนน้ำร้อน/ไอน้ำ, ระบบอบแห้ง

4. โลหะวิทยาและปูนซีเมนต์: หน่วยนำความร้อนทิ้งจากก๊าซไอเสีย

5. การเดินเรือ: เครื่องทำความเย็นน้ำเสื้อสูบเครื่องยนต์, เครื่องทำความเย็นน้ำมัน
