Yuhong Holding Group Co., LTD
สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | Yuhong |
ได้รับการรับรอง: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
หมายเลขรุ่น: | ชนิด Monel 400 G |
จำนวนสั่งซื้อขั้นต่ำ: | 10 ชิ้น |
---|---|
ราคา: | Negotiable |

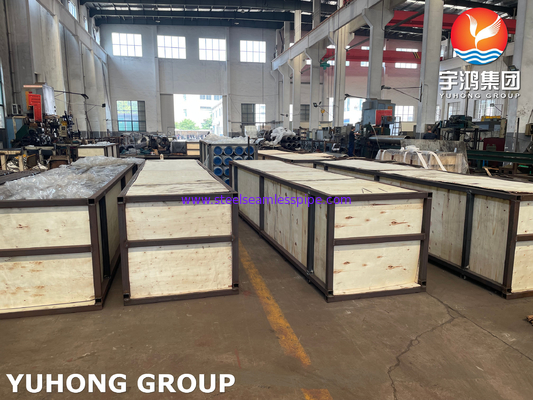

รายละเอียดการบรรจุ: | ข้อกำหนด / กล่องไม้ / กล่องเหล็ก / มัดพร้อมฝาพลาสติก |
เวลาการส่งมอบ: | 15-35 วัน |
เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
วัสดุ: | โมเนล 400 | ประเภทครีบ: | ประเภท G |
---|---|---|---|
สพท: | เอชที/อีที | แอปพลิเคชัน: | เครื่องแลกเปลี่ยนความร้อน |
แสงสูง: | ท่อเหล็กครีบโลหะผสมนิกเกิล,ท่อครีบฮีตเตอร์ Monel 400,ท่อเหล็กโลหะผสมนิกเกิลชนิด G |
ท่อ Finned ใช้ในงานที่เกี่ยวข้องกับการถ่ายเทความร้อนจากของไหลร้อนไปยังของไหลที่เย็นกว่าผ่านผนังท่ออัตราการถ่ายโอนความร้อนดังกล่าวสามารถเกิดขึ้นได้ขึ้นอยู่กับปัจจัยสามประการ: (1) ความแตกต่างของอุณหภูมิระหว่างของไหลทั้งสอง;(2) ค่าสัมประสิทธิ์การถ่ายเทความร้อนระหว่างของไหลแต่ละชนิดกับผนังท่อและ (3) พื้นที่ผิวสัมผัสของของไหลแต่ละชนิดในกรณีของท่อเปล่า (ไม่มีครีบ) ซึ่งพื้นที่ผิวด้านนอกไม่มากกว่าพื้นที่ผิวด้านในอย่างมีนัยสำคัญ ของไหลที่มีค่าสัมประสิทธิ์การถ่ายเทความร้อนต่ำสุดจะกำหนดอัตราการถ่ายเทความร้อนโดยรวม

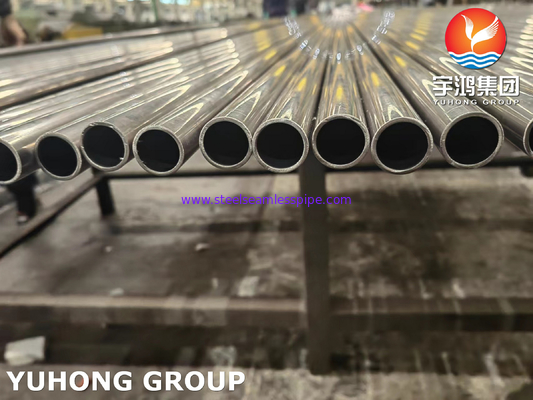

SB 163 N04400 ท่อ ASME SB 163 UNS N04400 ที่ใช้นิกเกิลเป็นที่รู้จักกันดีในด้านความทนทานต่อน้ำทะเลและไอน้ำที่อุณหภูมิสูง

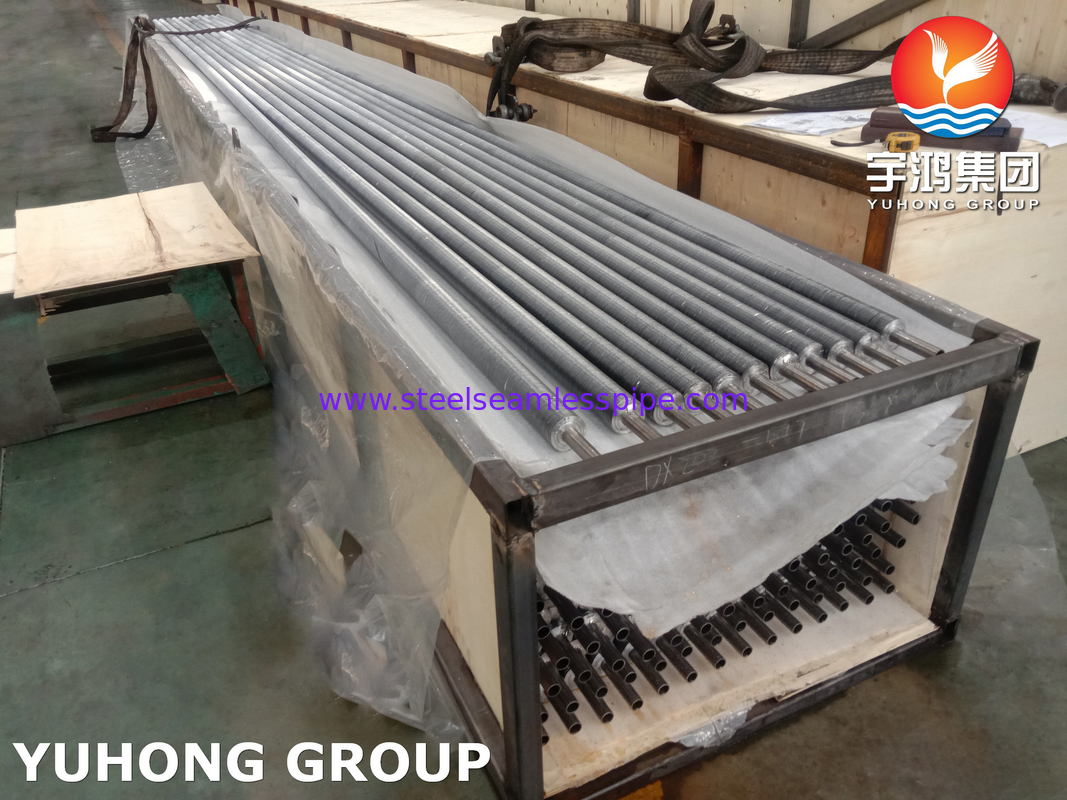

G-Type Finned Tube คุณสมบัติ:
ในท่อครีบชนิด G ครีบจะถูกเตรียมโดยการฝังแถบโลหะลงในร่องหลังถูกสร้างขึ้นบนท่อฐานการวางครีบไว้บนนั้น การเติมกลับก็เสร็จสิ้น – ส่งผลให้ครีบยึดติดกับท่อฐานอย่างแน่นหนาจึงเป็นที่มาของชื่อ G-Fin Tubesทั้งสามกระบวนการดังกล่าวข้างต้นดำเนินการพร้อมกันคาดว่าการถ่ายเทความร้อนสูงสุดจะออกจากท่อ g-fin เนื่องจากครีบยึดแน่นกับท่อฐาน
ท่อครีบชนิด G มักจะทำงานที่อุณหภูมิสูง (ประมาณ 400 องศาเซลเซียส)ครีบเหล่านี้ทำจากทองแดง คาร์บอน หรืออะลูมิเนียม มีความต้านทานต่อการกัดกร่อนในชั้นบรรยากาศน้อยกว่าในทางกลับกัน ความต้านทานเชิงกลเป็นที่ยอมรับได้สแตนเลสเหล็กกล้าและวัสดุครีบเหล็กคาร์บอนก็ถูกนำมาใช้เช่นกัน แต่จำเป็นต้องมีการประมวลผลและเครื่องมือเฉพาะของแถบครีบเหล็กแอร์คูลเลอร์ หม้อน้ำ ฯลฯ ใช้ท่อ g-fin
เส้นผ่านศูนย์กลางท่อ : 20 mm OD Min to 219 mm OD Max.
ความหนาของท่อ : ขั้นต่ำ 2 มม. ถึง 16 มม
วัสดุท่อ: เหล็กกล้าคาร์บอน, เหล็กกล้าไร้สนิม, โลหะผสมเหล็ก, เหล็กกล้า Corten, เหล็กกล้าดูเพล็กซ์, เหล็กกล้า Super Duplex, Inconel, โครเมียมสูงและนิกเกิลสูง, วัสดุ CK 20 และวัสดุอื่น ๆ
จำนวนชิ้น
ท่อฐาน: เส้นผ่านศูนย์กลาง ความหนา ความยาว และข้อมูลจำเพาะของวัสดุ
ครีบ: ข้อมูลจำเพาะของวัสดุ ประเภท (ทึบหรือหยัก) ความสูง ความหนา ระยะห่าง ความยาวครีบ และส่วนที่ไม่มีครีบรายละเอียดการเตรียมการเชื่อมหากจำเป็น
ระยะเวลาการจัดส่งที่จำเป็น
โมเนลอยู่ในกลุ่มของโลหะผสมนิกเกิลผลิตขึ้นโดยมีทองแดงและโครเมียมเข้มข้นสูงในองค์ประกอบทางเคมีท่อเหล่านี้ได้รับการออกแบบให้เพียงพอในสภาพแวดล้อมที่เกิดจากความเครียดจากการกัดกร่อนไม่แยกออกจากกันหรือเปลี่ยนรูปได้ง่ายภายใต้อุณหภูมิใดๆเดอะ เอสบี 163 N04400เกรดได้รับการออกแบบให้มีความแข็งแรงและคุณสมบัติทางกลที่ดีเยี่ยมมีความต้านทานแรงดึงขั้นต่ำ 550Mpa และกำลังรับแรงดึงขั้นต่ำ 240Mpaผลิตภัณฑ์จากเกรดนี้สามารถยืดออกได้ง่ายถึง 40%
โมเนล 400เป็นโลหะผสมนิกเกิลทองแดง (ประมาณ 67% Ni – 23% Cu) ที่ทนทานต่อน้ำทะเลและไอน้ำที่อุณหภูมิสูง ตลอดจนเกลือและสารละลายที่กัดกร่อนAlloy 400 เป็นโลหะผสมที่เป็นของแข็งที่สามารถชุบแข็งได้เมื่อทำงานเย็นเท่านั้นโลหะผสมนิกเกิลนี้มีลักษณะเฉพาะ เช่น ต้านทานการกัดกร่อนได้ดี เชื่อมได้ดี และมีความแข็งแรงสูงอัตราการกัดกร่อนต่ำในน้ำกร่อยหรือน้ำทะเลที่ไหลอย่างรวดเร็ว รวมกับความต้านทานที่ดีเยี่ยมต่อการแตกร้าวจากการกัดกร่อนจากความเครียดในน้ำจืดส่วนใหญ่ และความต้านทานต่อสภาวะกัดกร่อนต่างๆ นำไปสู่การใช้อย่างกว้างขวางในการใช้งานทางทะเลและสารละลายคลอไรด์ที่ไม่ออกซิไดซ์อื่นๆ
ระดับ | ค | ล้าน | ศรี | ส | ลูกบาศ์ก | เฟ | พรรณี | Cr |
โมเนล 400 | สูงสุด 0.30 | สูงสุด 2.00 | สูงสุด 0.50 | 0.24สูงสุด | 28.0-34.0 | สูงสุด 2.50 | 63.00 นาที | – |
องค์ประกอบ | ความหนาแน่น | จุดหลอมเหลว | ความต้านแรงดึง | ความแข็งแรงของผลผลิต (ออฟเซ็ต 0.2%) | การยืดตัว |
โมเนล 400 | 8.8 ก./ตร.ซม | 1350 °C (2460 °F) | ปอนด์ต่อตารางนิ้ว – 80,000 , MPa – 550 | ปอนด์ต่อตารางนิ้ว – 35,000 , MPa – 240 | 40 % |
คุณสมบัติ | เมตริก | อิมพีเรียล |
---|---|---|
ความหนาแน่น | 8.8 ก.ม./ซม.3 | 0.318 ปอนด์/นิ้ว3 |
หลอด OD |
ความหนาของท่อ (นิ้ว) | |||||||
---|---|---|---|---|---|---|---|---|
.028 | .035 | .049 | .065 | .083 | .095 | .109 | .120 | |
แรงดันใช้งาน (psig) | ||||||||
1/8 | 7900 | 10100 | ||||||
1/4 | 3700 | 4800 | 7000 | 9500 | ||||
5/16 | 3700 | 5400 | 7300 | |||||
3/8 | 3100 | 4400 | 6100 | |||||
1/2 | 2300 | 3200 | 4400 | |||||
3/4 | 2200 | 3000 | 4000 | 4600 | ||||
1 | 2200 | 2900 | 3400 | 3900 | 4300 |
1. พืชยางพารา
2. โรงไฟฟ้า
3. อุตสาหกรรมปิโตรเลียม
4. อุตสาหกรรมเคมี
1. วิศวกรรมทางทะเล
2. อุปกรณ์แปรรูปสารเคมีและไฮโดรคาร์บอน
3. ถังน้ำมันและถังน้ำจืด
4. ภาพนิ่งปิโตรเลียม
5. เครื่องทำความร้อนแบบไล่อากาศ
6. เครื่องทำน้ำอุ่นป้อนหม้อไอน้ำและเครื่องแลกเปลี่ยนความร้อนอื่น ๆ
7. วาล์ว ปั๊ม เพลา ฟิตติ้ง และตัวยึด
8. เครื่องแลกเปลี่ยนความร้อนอุตสาหกรรม
9. ตัวทำละลายคลอรีน
10. หอกลั่นน้ำมันดิบ
