Yuhong Holding Group Co., LTD
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | YUHONG |
| ได้รับการรับรอง: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| หมายเลขรุ่น: | ASME SB163 โมเนล 400 / UNS N04400 |
| จำนวนสั่งซื้อขั้นต่ำ: | 100 กก |
|---|---|
| รายละเอียดการบรรจุ: | กล่องไม้ / กล่องเหล็ก / มัดพร้อมฝาพลาสติก |
| เวลาการส่งมอบ: | 7 วัน |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
| ชื่อผลิตภัณฑ์: | ท่อครีบชนิด G | หลอดมาตรฐาน: | ASTM B163, ASME SB163 |
|---|---|---|---|
| วัสดุท่อ: | โมเนล 400 (UNS N04400) | พิมพ์: | ประเภท G ฝังตัว |
| หลอด OD: | 20 มม. ถึง 219 มม. OD สูงสุด | ความหนาของท่อ: | 2 มม. ถึง 16 มม |
| ความยาวท่อ: | สามารถปรับแต่งได้ | วัสดุครีบ: | อลูมิเนียม, |
| ความหนาของครีบ: | 0.8 มม. ถึง 4 มม | ความสูงของครีบ: | 0.25" (6.35 มม.) ถึง 1.5" (38 มม.) |
| ความหนาแน่นของครีบ: | ปรับแต่ง FPI/ครีบต่อนิ้ว | ||
| ไฟสูง: | ASME SB163 Monel 400 ท่อโลหะผสมนิกเกิล G ประเภทท่อครีบฝังตัว | ||

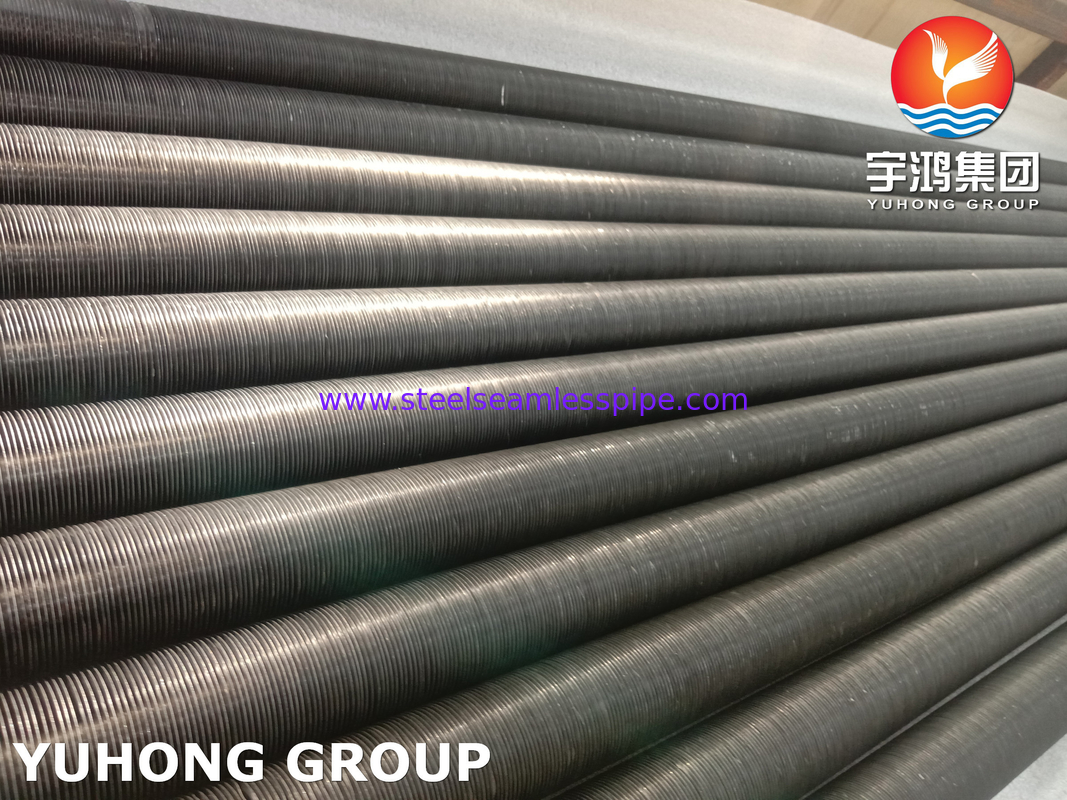

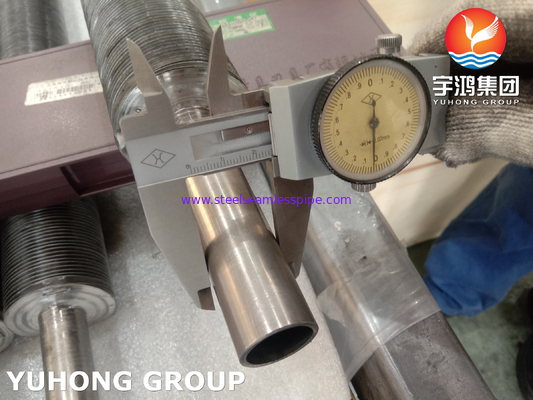

G-type Embedded Fin Tube ASME SB163 Monel 400 ท่อเปลือยโลหะผสมนิกเกิลพร้อมครีบอลูมิเนียม
ท่อครีบฝังตัวประเภท G เป็นท่อครีบที่มีเส้นรอบวงชนิดหนึ่ง โดยกลไกการฝังครีบเข้าไปในร่องที่ไถเข้าไปในท่อและล็อคเข้าที่ด้วยม้วนที่บังคับให้ร่องปิดแน่นรอบๆ ฐานครีบเราสามารถจัดหา G-Fin Tubes ในส่วนผสมของ Base Tube และ Fin Material ดังต่อไปนี้:
วัสดุท่อฐาน:เหล็กกล้าคาร์บอน โลหะผสมเหล็ก เหล็กเหนียว เหล็กกล้าไร้สนิม และท่อที่ผลิตโดย ERW หรือกระบวนการไร้รอยต่อ
วัสดุครีบ:อลูมิเนียม, ทองแดง
G-Fin Tube หรือ Embedded Fin Tube คืออะไร?
ท่อครีบแบบฝังหรือท่อครีบ G เป็นท่อครีบพื้นผิวแบบขยายซึ่งใช้ครีบภายนอกบนท่อฐานร่องถูกสร้างขึ้นอย่างต่อเนื่องบนท่อฐานและขอบครีบถูกแทรกเข้าไปในร่องหลังจากใส่ครีบเข้าไปในร่องแล้ว ชุดลูกกลิ้งจะถูกใช้เพื่ออุดร่อง จากนั้นจึงฝังครีบลงในท่อฐานอย่างแน่นหนา
G-Type Finned Tube คุณสมบัติ:
1. การออกแบบที่กะทัดรัด
2. ประสิทธิภาพสูง
3. ติดตั้งง่าย
4. ต้องการพื้นที่น้อยลง
5. เดินสายน้อยลง
6. พื้นผิวที่ปรับให้เหมาะสม
7. เทคโนโลยีที่ดีที่สุดที่ใช้
8. การป้องกันการกัดกร่อนโดยเฉลี่ย
9. ใช้พลังงานน้อยลง
10. เพิ่มความน่าเชื่อถือ
11. การบำรุงรักษาต่ำ
12. ความต้านทานเชิงกลสูง
โมเนล 400เป็นโลหะผสมนิกเกิลทองแดง (ประมาณ 67% Ni – 23% Cu) ที่ทนทานต่อน้ำทะเลและไอน้ำที่อุณหภูมิสูง ตลอดจนเกลือและสารละลายที่กัดกร่อนAlloy 400 เป็นโลหะผสมที่เป็นของแข็งที่สามารถชุบแข็งได้เมื่อทำงานเย็นเท่านั้นโลหะผสมนิกเกิลนี้มีลักษณะเฉพาะ เช่น ต้านทานการกัดกร่อนได้ดี เชื่อมได้ดี และมีความแข็งแรงสูงอัตราการกัดกร่อนต่ำในน้ำกร่อยหรือน้ำทะเลที่ไหลอย่างรวดเร็ว รวมกับความต้านทานที่ดีเยี่ยมต่อการแตกร้าวจากการกัดกร่อนจากความเครียดในน้ำจืดส่วนใหญ่ และความต้านทานต่อสภาวะกัดกร่อนต่างๆ นำไปสู่การใช้อย่างกว้างขวางในการใช้งานทางทะเลและสารละลายคลอไรด์ที่ไม่ออกซิไดซ์อื่นๆ
ASME SB163 UNS N04400 / Monel 400 โลหะผสมนิกเกิลองค์ประกอบทางเคมีของท่อ
| ระดับ | ค | ล้าน | ศรี | ส | ลูกบาศ์ก | เฟ | พรรณี | Cr |
| โมเนล 400 | สูงสุด 0.30 | สูงสุด 2.00 | สูงสุด 0.50 | 0.24สูงสุด | 28.0-34.0 | สูงสุด 2.50 | 63.00 นาที | – |
ASME SB163 UNS N04400 / Monel 400 โลหะผสมนิกเกิลหลอดคุณสมบัติทางกล
| องค์ประกอบ | ความหนาแน่น | จุดหลอมเหลว | ความต้านแรงดึง | ความแข็งแรงของผลผลิต (ออฟเซ็ต 0.2%) | การยืดตัว |
| โมเนล 400 | 8.8 ก./ตร.ซม | 1350 °C (2460 °F) | ปอนด์ต่อตารางนิ้ว – 80,000 , MPa – 550 | ปอนด์ต่อตารางนิ้ว – 35,000 , MPa – 240 | 40 % |
ASME SB163 UNS N04400 / Monel 400 โลหะผสมนิกเกิลหลอดคุณสมบัติทางกายภาพ
| คุณสมบัติ | เมตริก | อิมพีเรียล |
|---|---|---|
| ความหนาแน่น | 8.8 ก.ม./ซม.3 | 0.318 ปอนด์/นิ้ว3 |
ASME SB163 UNS N04400 / Monel 400 โลหะผสมนิกเกิลอัตราความดันของท่อ
|
หลอด OD |
ความหนาของท่อ (นิ้ว) | |||||||
|---|---|---|---|---|---|---|---|---|
| .028 | .035 | .049 | .065 | .083 | .095 | .109 | .120 | |
| แรงดันใช้งาน (psig) | ||||||||
| 1/8 | 7900 | 10100 | ||||||
| 1/4 | 3700 | 4800 | 7000 | 9500 | ||||
| 5/16 | 3700 | 5400 | 7300 | |||||
| 3/8 | 3100 | 4400 | 6100 | |||||
| 1/2 | 2300 | 3200 | 4400 | |||||
| 3/4 | 2200 | 3000 | 4000 | 4600 | ||||
| 1 | 2200 | 2900 | 3400 | 3900 | 4300 | |||
แอพพลิเคชั่น
1. วิศวกรรมทางทะเล
2. อุปกรณ์แปรรูปสารเคมีและไฮโดรคาร์บอน
3. ถังน้ำมันและถังน้ำจืด
4. ภาพนิ่งปิโตรเลียม
5. เครื่องทำความร้อนแบบไล่อากาศ
6. เครื่องทำน้ำอุ่นป้อนหม้อไอน้ำและเครื่องแลกเปลี่ยนความร้อนอื่น ๆ
7. วาล์ว ปั๊ม เพลา ฟิตติ้ง และตัวยึด
8. เครื่องแลกเปลี่ยนความร้อนอุตสาหกรรม
9. ตัวทำละลายคลอรีน
10. หอกลั่นน้ำมันดิบ
11. ยางพารา
12. โรงไฟฟ้า
13. อุตสาหกรรมปิโตรเลียม
14. อุตสาหกรรมเคมี
สำหรับการใช้งานที่เกี่ยวข้องกับการถ่ายเทความร้อนจากของไหลร้อนไปยังของไหลที่เย็นกว่าผ่านผนังท่อ จะใช้ท่อครีบโดยปกติแล้ว สำหรับเครื่องแลกเปลี่ยนความร้อนด้วยอากาศ ซึ่งหนึ่งในของไหลคืออากาศหรือก๊าซอื่นๆ ค่าสัมประสิทธิ์การถ่ายเทความร้อนจากอากาศจะต่ำกว่ามาก ดังนั้นพื้นที่ผิวถ่ายเทความร้อนเพิ่มเติมหรือเครื่องแลกเปลี่ยนท่อครีบจึงมีประโยชน์มากการไหลแบบแผนโดยรวมของตัวแลกเปลี่ยนท่อแบบครีบมักจะเป็นการไหลแบบไขว้ อย่างไรก็ตาม มันสามารถเป็นการไหลแบบขนานหรือการไหลสวนทางได้เช่นกัน
ครีบใช้เพื่อเพิ่มพื้นที่ผิวที่มีประสิทธิภาพของท่อแลกเปลี่ยนความร้อนนอกจากนี้ ท่อครีบจะใช้เมื่อค่าสัมประสิทธิ์การถ่ายเทความร้อนที่ด้านนอกของท่อต่ำกว่าค่าที่อยู่ภายในอย่างเห็นได้ชัดกล่าวอีกนัยหนึ่งคือ ความร้อนที่ถ่ายเทจากของเหลวเป็นก๊าซ ไอระเหยเป็นก๊าซ เช่น เครื่องแลกเปลี่ยนความร้อนจากไอน้ำสู่อากาศ และของเหลวเทอร์มิกไปยังเครื่องแลกเปลี่ยนความร้อนในอากาศ
คุณสมบัติ G-Type Finned Tube
1. การออกแบบที่กะทัดรัด
2. ประสิทธิภาพสูง
3. ติดตั้งง่าย
4. ต้องการพื้นที่น้อยลง
5. เดินสายน้อยลง
6. พื้นผิวที่ปรับให้เหมาะสม
7. เทคโนโลยีที่ดีที่สุดที่ใช้
8. การป้องกันการกัดกร่อนโดยเฉลี่ย
9. ใช้พลังงานน้อยลง
10. เพิ่มความน่าเชื่อถือ
11. การบำรุงรักษาต่ำ
12. ความต้านทานเชิงกลสูง
อุตสาหกรรมที่ใช้ G-Type Finned Tubes
1. พืชยางพารา
2. โรงไฟฟ้า
3. อุตสาหกรรมปิโตรเลียม
4. อุตสาหกรรมเคมี
แอปพลิเคชั่นอื่น ๆ
1. วิศวกรรมทางทะเล
2. อุปกรณ์แปรรูปสารเคมีและไฮโดรคาร์บอน
3. ถังน้ำมันและถังน้ำจืด
4. ภาพนิ่งปิโตรเลียม
5. เครื่องทำความร้อนแบบไล่อากาศ
6. เครื่องทำน้ำอุ่นป้อนหม้อไอน้ำและเครื่องแลกเปลี่ยนความร้อนอื่น ๆ
7. วาล์ว ปั๊ม เพลา ฟิตติ้ง และตัวยึด
8. เครื่องแลกเปลี่ยนความร้อนอุตสาหกรรม
9. ตัวทำละลายคลอรีน
10. หอกลั่นน้ำมันดิบ
