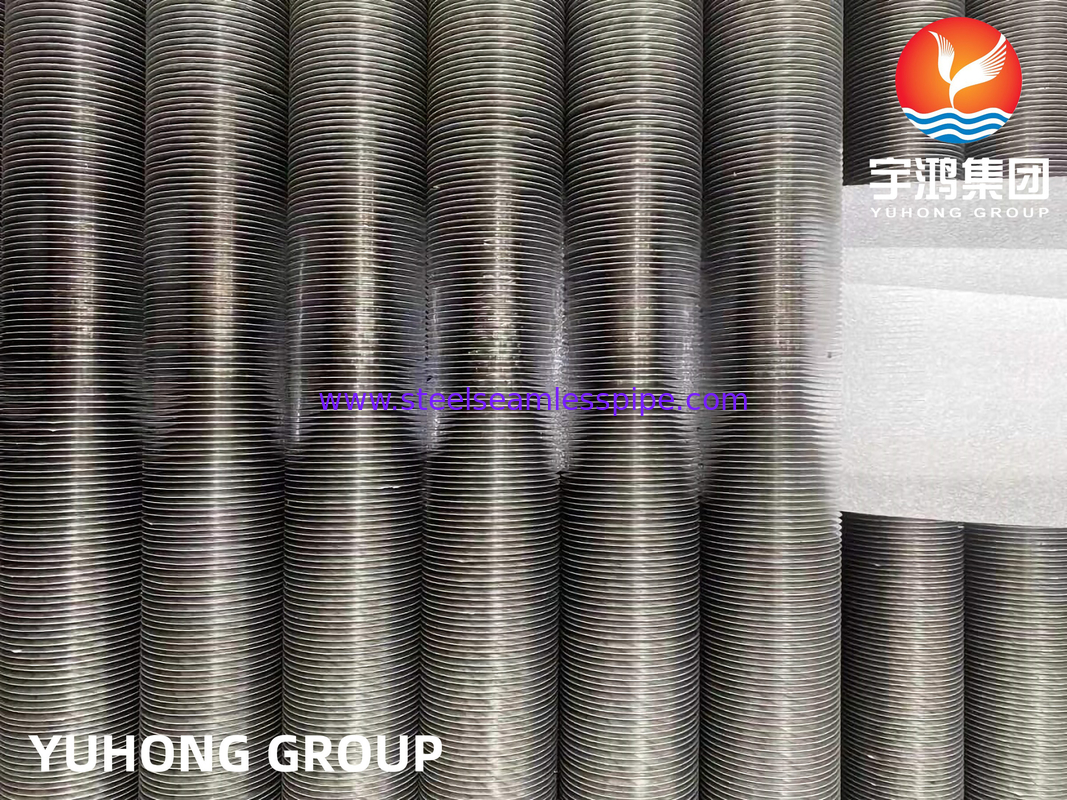

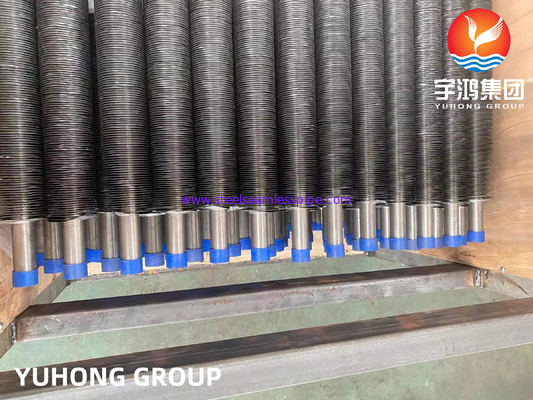

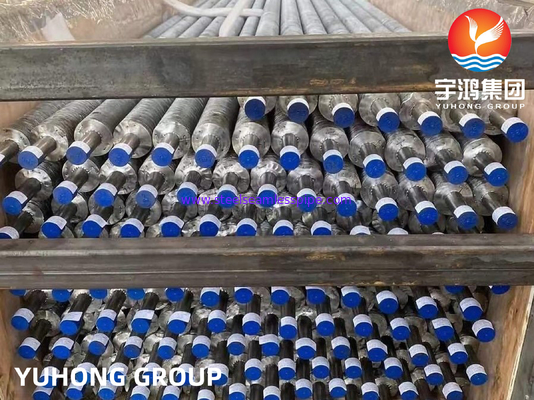

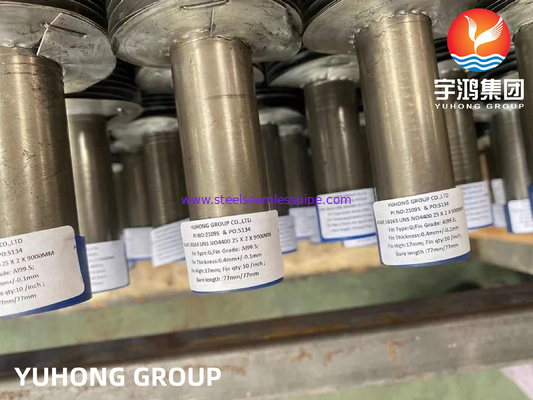

ขนาดความหนาUNS N04400 โมเนล 400 G ประเภทหลอดปีกสําหรับการใช้งานแลกเปลี่ยนความร้อน
ท่อปีกแบบ G เป็นประเภทส่วนประกอบของเครื่องแลกเปลี่ยนความร้อนที่ใช้กันทั่วไปในอุตสาหกรรมที่การถ่ายทอดความร้อนมีความสําคัญท่อเหล่านี้มีการออกแบบปีกเฉพาะที่เพิ่มประสิทธิภาพในการถ่ายทอดความร้อนระหว่างสองสื่อปีกปรับปรุงพื้นที่ผิวของท่อ, โดยเพิ่มอัตราการถ่ายทอดความร้อน. ท่อปีก, รวมถึงปีกประเภท G, มักจะใช้ในเครื่องปั่น, ระบบปรับอากาศ, เครื่องแลกเปลี่ยนความร้อน,และการใช้งานอุตสาหกรรมอื่น ๆ ที่ต้องการการถ่ายทอดความร้อนที่มีประสิทธิภาพการออกแบบปีกประเภท G ปกติมีรูปร่างคลื่น ซึ่งช่วยในการเพิ่มพื้นที่พื้นผิวเพื่อเพิ่มประสิทธิภาพการถ่ายทอดความร้อน
เกี่ยวกับ Monel 400 Tube
โมเนลเป็นส่วนหนึ่งของประเภทของเหล็กเหล็กไนเคิล และถูกผลิตด้วยปริมาณทองแดงและโครเมียมที่สูงในการประกอบทางเคมีท่อเหล่านี้ได้รับการออกแบบเพื่อเพียงพอในสภาพแวดล้อมที่เกิดจากความเครียดการกัดกร่อนพวกเขาไม่แยกหรือปรับปรุงง่ายในอุณหภูมิใด ๆ SB 163 N04400มีความแข็งแกร่งในการดึงความแข็งแรงขั้นต่ํา 550Mpa และความแข็งแรงในการผลิตขั้นต่ํา 240Mpaผลิตภัณฑ์จากเกรดนี้สามารถขยายความยาวได้ง่าย 40%.
โมเนล 400เป็นเหล็กเหล็กไนเคิล-ทองแดง (ประมาณ 67% Ni ∼ 23% Cu) ที่ทนต่อน้ําทะเลและควายในอุณหภูมิสูง เช่นเดียวกับเกลือและสารละลายที่เป็นคาวสติกสับสนธิ 400 เป็นสับสนธิละเอียดที่แข็งแรงที่สามารถแข็งกระชับได้เพียงด้วยการทํางานเย็นสังกะสีนีเคิลนี้แสดงลักษณะเช่น ความต้านทานต่อการกัดกร่อนที่ดี, การเชื่อมที่ดีและความแข็งแรงสูงอัตราการเกรดที่ต่ําในน้ําเกลือหรือน้ําทะเลที่ไหลเร็วรวมกันกับความทนทานที่ดีต่อการเกรดจากการกดดันในส่วนมากของน้ําหวาน, และความทนทานต่อสภาพการกัดกรองที่หลากหลาย ทําให้มีการใช้งานอย่างกว้างขวางในแอปพลิเคชั่นทางทะเลและสารแก้วคลอริดที่ไม่ออกซิเดนอื่น ๆ
สารประกอบทางเคมีของท่อ
| เกรด |
C |
Mn |
ใช่ |
S |
คู |
Fe |
นี |
Cr |
| โมเนล 400 |
0.30 สูงสุด |
2.00 สูงสุด |
0.50 สูงสุด |
0.24 แม็กซ์ |
280.0-340 |
2.50 สูงสุด |
63.00 นาที |
รางวัล |
คุณสมบัติทางกลของท่อ
| ธาตุ |
ความหนาแน่น |
จุดละลาย |
ความแข็งแรงในการดึง |
ความแข็งแรงของผลผลิต (0.2% Offset) |
ความยาว |
| โมเนล 400 |
8.8 กรัม/ซม. |
1350 °C (2460 °F) |
พีซี 80,000, เอ็มพี |
ไพซี ราคา 35,000, เอ็มพีเอ ราคา 240 |
40 % |
คุณสมบัติทางกายภาพของท่อ
| คุณสมบัติ |
เมทริก |
จักรพรรดิ |
| ความหนาแน่น |
8.8 gm/cm3 |
00.318 ปอนด์/อิน 3 |
ลักษณะของท่อปีก G-type
1. การออกแบบที่คอมแพค
2มีประสิทธิภาพสูง
3การติดตั้งง่าย
4ต้องการพื้นที่น้อยกว่า
5. การเชื่อมต่อสายไฟน้อยลง
6. พื้นที่ที่ปรับปรุง
7. เทคโนโลยีที่ดีที่สุดที่ใช้
8การป้องกันการเกรดเฉลี่ย
9. การใช้พลังงานน้อยลง
10. ความน่าเชื่อถือเพิ่มขึ้น
11การบํารุงรักษาน้อย
12ความต้านทานทางกลสูง
กระบวนการของท่อขีดขีดชนิด G
ในท่อขนนกประเภท G, ปีกถูกเตรียมโดยการฝังแผ่นโลหะเข้าไปในช่องลวด. ช่องลวดนี้ถูกสร้างขึ้นบนท่อฐาน. การวางปีกบนมันการเติมซ้อน กลับ กลับลง กลับลง กลับลง กลับลง กลับลงดังนั้นชื่อ G-Fin Tubes ได้มา. กระบวนการสามอย่างที่กล่าวถึงข้างต้นถูกดําเนินการพร้อมกัน.การถ่ายทอดความร้อนสูงสุดคาดว่าจะออกจากท่อ g-fin เนื่องจากปีกติดแน่นกับท่อฐาน.
ท่อปีกแบบ G ปกติทํางานในอุณหภูมิสูง (ประมาณ 400 องศาเซลเซียส)ปีกเหล่านี้มีความทนทานต่อการกัดสนองในอากาศน้อยกว่าด้านอีกด้าน ความต้านทานทางกลก็ยอมรับได้ มีการใช้วัสดุปีกเหล็กไร้ขัด และปีกเหล็กคาร์บอนเช่นกัน แต่การแปรรูปและเครื่องมือเฉพาะของแผ่นปีกเหล็กจําเป็นเครื่องเย็นอากาศ, เครื่องเรเดียเตอร์ เป็นต้น ใช้ท่อ G-fin
รายละเอียดทางเทคนิค/รายละเอียดหลอดพื้นฐาน
กว้างท่อ: 20 mm OD Min ถึง 219 mm OD Max
ความหนาของท่อ: ขั้นต่ํา 2 มิลลิเมตร ถึง 16 มิลลิเมตร
วัสดุท่อ: เหล็กคาร์บอน, เหล็กไร้สแตนเลส, เหล็กผสม, เหล็กคอร์เทน, เหล็กดุเพล็กซ์, เหล็กดุเพล็กซ์สูง, Inconel, ครอมสูง นิเคิลสูง & Incolloy, วัสดุ CK 20 และวัสดุอื่น ๆ บางชนิด
สําหรับอัตราการเสนอราคารวดเร็ว, plz ส่งกับความต้องการดังนี้:
จํานวนชิ้น
ท่อพื้นฐาน: กว้าง, ความหนา, ความยาวและสเปิคของวัสดุ
ปีก: รายละเอียดวัสดุ, ประเภท (แข็งแรงหรือขัด), ความสูง, ความหนา, ระยะ, ความยาวของปีกและส่วนที่ไม่มีปีก. รายละเอียดการเตรียมผสม หากต้องการ
ระยะเวลาในการจัดส่งที่ต้องการ
ข้อดีของปีกท่อ
การถ่ายทอดความร้อนจากของเหลวร้อนไปยังของเหลวเย็นผ่านผนังท่อเป็นเหตุผลที่หลายคนใช้ท่อปีก แต่คุณอาจถามว่า ข้อดีหลักของการใช้ท่อปีกคืออะไร?ทําไมคุณไม่ใช้ท่อธรรมดาเพื่อถ่ายโอนก็ได้ แต่อัตราจะช้าลงมาก
ด้วยการไม่ใช้ท่อปีกพื้นที่พื้นผิวภายนอกไม่ใหญ่กว่าพื้นที่พื้นผิวภายในน้ํายาที่มีสัมพันธ์การถ่ายทอดความร้อนต่ําที่สุด จะกําหนดอัตราการถ่ายทอดความร้อนโดยรวม. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.
ท่อปีกเพิ่มขึ้นนอกพื้นที่พื้นผิว ด้วยการมีท่อปีกในสถานที่ มันเพิ่มอัตราการถ่ายทอดความร้อนโดยรวมจากนั้นจึงลดจํานวนท่อทั้งหมดที่จําเป็นสําหรับการใช้งานที่ได้รับ ซึ่งก็ลดขนาดอุปกรณ์ทั้งหมดและสามารถในระยะยาวลดต้นทุนของโครงการในหลายกรณีการใช้งาน ท่อปีกหนึ่งท่อสามารถแทนท่อเปลือย 6 ช่องหรือมากกว่า โดยมีค่าใช้จ่ายน้อยกว่า 1/3 และมีปริมาณน้อยกว่า 1/4
สําหรับการใช้งานที่เกี่ยวข้องกับการโอนความร้อนจากของเหลวร้อนไปยังของเหลวเย็นผ่านผนังท่อ, ท่อปีกถูกใช้ในกรณีที่ของเหลวหนึ่งคืออากาศ หรือก๊าซอื่นๆ, คอเปิเซนต์การถ่ายทอดความร้อนทางด้านอากาศจะต่ํากว่ามาก ดังนั้นพื้นที่พื้นผิวการถ่ายทอดความร้อนเพิ่มเติมหรือเครื่องแลกเปลี่ยนท่อปีกจะมีประโยชน์มากการไหลของรูปแบบทั้งหมดของเครื่องแลกเปลี่ยนท่อปีกมักจะเป็นการไหลข้าม, อย่างไรก็ตาม, มันสามารถเป็นกระแสขนานหรือกระแสตรงข้าม.
ปีกใช้ในการเพิ่มพื้นที่พื้นผิวประสิทธิภาพของท่อแลกเปลี่ยนความร้อนท่อที่มีปีกใช้เมื่อสัดส่วนการถ่ายทอดความร้อนด้านนอกของท่อต่ํากว่าที่ด้านในหมายความว่า ความร้อนที่ถ่ายทอดจากของเหลวไปยังก๊าซ, ค้างหอมไปยังก๊าซ, เช่น แลกเปลี่ยนความร้อนจากก๊าซไปยังอากาศ, และแลกเปลี่ยนความร้อนจากของเหลวไปยังอากาศ
สาขาอุตสาหกรรมที่ใช้ท่อขีด G-Type
1โรงงานยาง
2โรงไฟฟ้า
3อุตสาหกรรมน้ํามัน
4อุตสาหกรรมเคมี
การใช้งานอื่น ๆ
1วิศวกรรมเรือ
2อุปกรณ์แปรรูปเคมีและไฮโดรคาร์บอน
3ถังน้ํามันและน้ําหวาน
4น้ํามันดิบ
5เครื่องทําความร้อน
6เครื่องทําความร้อนน้ําและเครื่องแลกเปลี่ยนความร้อนอื่นๆ
7. วาล์ว, ปั๊ม, ชาฟท์, อุปกรณ์ประกอบ, และเครื่องประกอบ
8เครื่องแลกเปลี่ยนความร้อนอุตสาหกรรม
9- สารละลายที่มีคลอรีน
10. หอระบายน้ํามันดิบ
