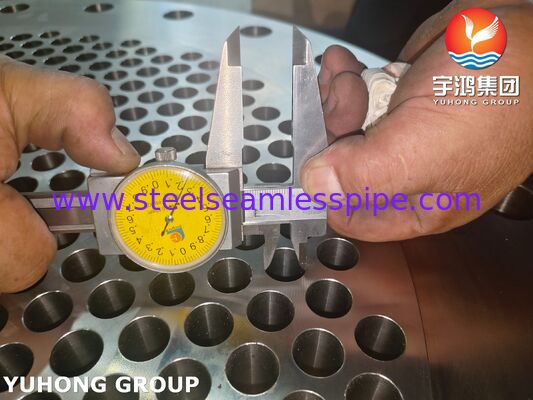

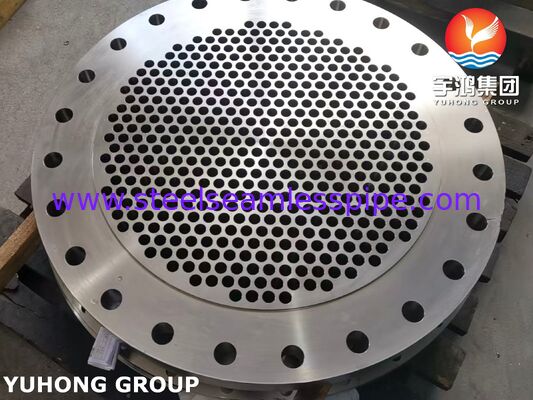

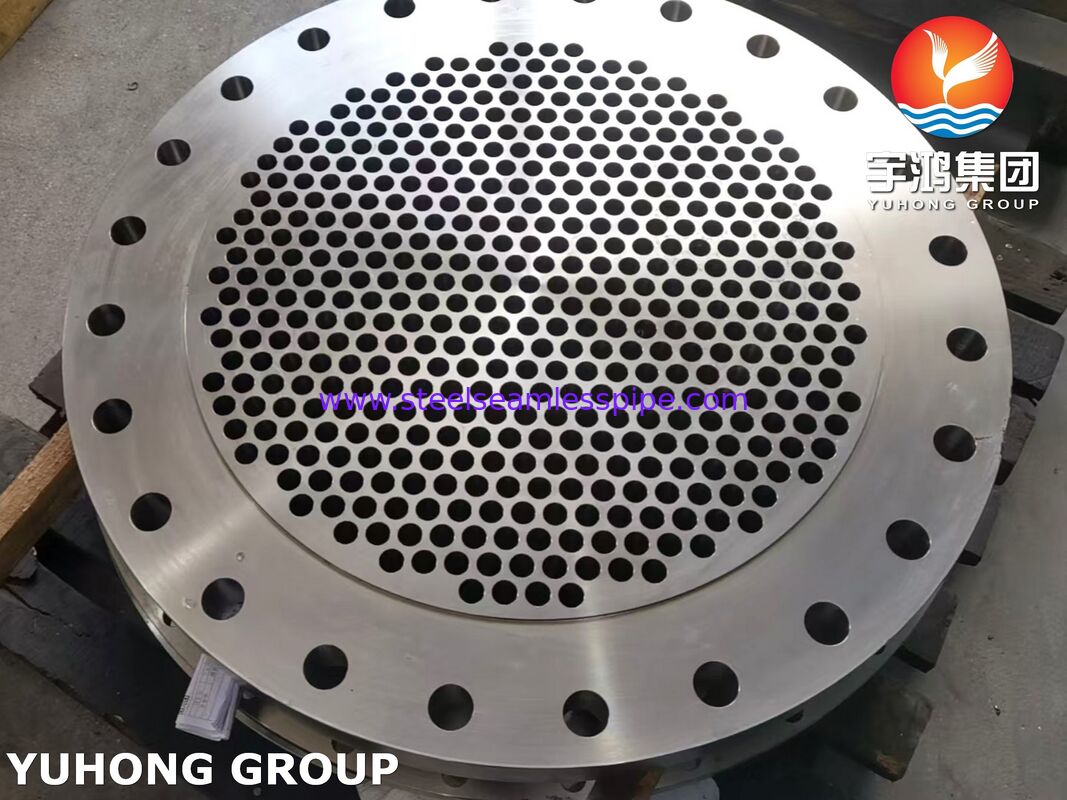

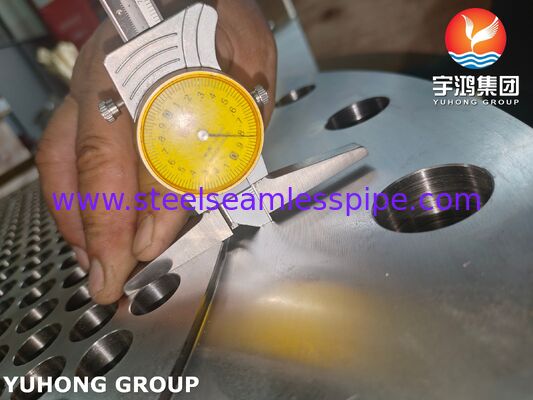

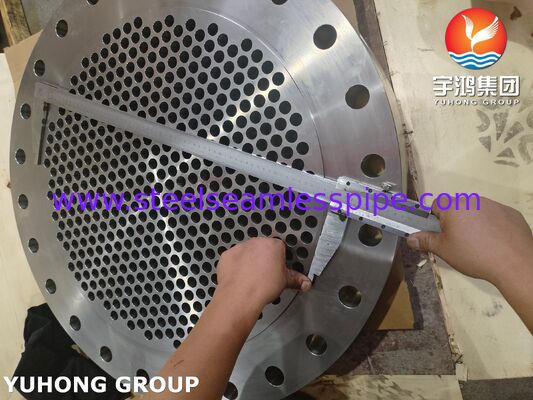

ASTM A182 F316Ti UNS S31635 กระดาษท่อเหล็กดัดสําหรับเครื่องแลกเปลี่ยนความร้อน
ASTM A182 F316Ti สแตนเลสทูบชีท เป็นส่วนประกอบของเครื่องแลกเปลี่ยนความร้อนที่โกงและแปรรูปUNS S31635 / F316Ti สแตนเลส austenitic.
ผนังท่อถูกออกแบบเพื่อรองรับและตั้งท่อแลกเปลี่ยนความร้อนในขณะที่แยกช่องของน้ํายาด้านเปลือกและด้านท่อมันสามารถนํารูท่อที่มีเครื่องจักรแม่นยําเข้า, ช่อง bolt, ช่องแยกผ่าน, พื้นที่ปิดและลักษณะอื่น ๆ ที่ต้องการโดยการออกแบบของลูกค้า
F316Ti เป็นสแตนเลสที่มีมอลิบเดนัมที่มั่นคงด้วยไทเทเนียม. ASTM A182 ระบุ F316Ti เป็น UNS S31635,นิเคิลและโมลิบเดนูมเป็นธาตุสกัดส่วนหลัก และไทเทเนียมเพิ่มขึ้นตามความต้องการในการรักษาความมั่นคง.
ผนังท่อสามารถผลิตตามขนาดความหนาความต้องการของวัสดุและเสร็จแล้วตาม TEMA, ASME, การวาดภาพของลูกค้าหรือรายละเอียดเฉพาะโครงการตามที่เหมาะสม
รายละเอียดสินค้า
| รายการ |
รายละเอียด |
| สินค้า |
กระดาษท่อเหล็กไร้ขัด |
| มาตรฐานวัสดุ |
ขนาดความหนา |
| เกรด |
F316Ti |
| UNS |
S31635 |
| วัสดุ |
สแตนเลส austenitic |
| ค่าเทียบเท่าทั่วไป |
316Ti / 14571 |
| การก่อสร้าง |
โครงการหลอม |
| การแปรรูป |
เครื่องจักร CNC |
| การใช้งาน |
เครื่องแลกเปลี่ยนความร้อน / เครื่องบรรจุความดัน |
| หลุมท่อ |
ปรับแต่ง |
| รูปแบบรูท่อ |
สามเหลี่ยม / สี่เหลี่ยม / สี่เหลี่ยมหมุน / ตามสั่ง |
| Tube Pitch |
ลูกค้าระบุ |
| กว้างภายนอก |
ปรับแต่ง |
| ความหนา |
ปรับแต่ง |
| หลุมบอลท์ |
ปรับแต่ง |
| Pass Partition การแบ่งแยก |
ปรับแต่ง |
| ปลายผิว |
เครื่องจักร / กําหนดโดยลูกค้า |
| การตรวจสอบ |
ขนาด / PMI / UT / PT ตามที่ระบุ |
วัสดุ: F316Ti / UNS S31635
ASTM A182 F316Ti เป็นเกรดสแตนเลสสแตนเลส austenitic ที่มีความมั่นคงกับไทเทเนียม
ธาตุสกัดส่วนหลักคือโครเมียม, นิเคิลและโมลิบเดนูม. ไทเทเนียมถูกควบคุมเพื่อทําให้เกรดมั่นคงต่อการตกของคาร์ไบดโครเมียมตามความต้องการทางเคมีของ ASTM
สารประกอบทางเคมีทั่วไป
| ธาตุ |
ความต้องการของ ASTM A182 F316Ti |
| C |
≤ 0.08% |
| Mn |
≤2.00% |
| ใช่ |
≤1.00% |
| P |
≤ 0.045% |
| S |
≤0.030% |
| Cr |
16.0 ราคา 18.0% |
| นี |
10.0 ٪ 14.0 |
| โม |
2.00 ละ 3.00% |
| N |
≤0.10% |
| Ti |
5 × (C + N) นาที ถึงสูงสุด 0.70% |
| Fe |
เงินเหลือ |
คุณสมบัติทางกล
ความต้องการทางกลขั้นต่ําทั่วไปสําหรับ ASTM A182 F316Ti ได้แก่
| อสังหาริมทรัพย์ |
ความต้องการ |
| ความแข็งแรงในการดึง |
≥ 515 MPa |
| ความแข็งแรง |
≥205 MPa |
| ความยาว |
≥ 30% |
| ความแข็ง |
ตาม ASTM A182 |
การออกแบบกระดาษท่อ
ผนังท่อสามารถผลิตได้ตามภาพวาดของเครื่องแลกเปลี่ยนความร้อนของลูกค้า
หลุมท่อ
หลุมท่อที่มีเครื่องแปรรูปความแม่นยําสามารถนําเสนอตาม:
- ท่อ OD
- ความหนาของผนังท่อ
- การออกแบบส่วนผสมท่อต่อแผ่นท่อ
- ความสูงของท่อ
- กว้างของรู
- ความอดทนต่อรู
- ความลึกของหลุม
การจัดวางรูท่อ
ลายแบบที่มีอยู่สามารถรวมถึง:
- 30° สามเหลี่ยม
- 60° สามเหลี่ยม
- สี่เหลี่ยมหมุน 45°
- สี่เหลี่ยม 90°
- การจัดทําตามธรรมเนียม
รูปแบบรูที่แท้จริงควรปฏิบัติตามภาพวาดของอุปกรณ์ที่ได้รับการอนุมัติ
Pass Partition Grooves (ช่องแยกผ่าน)
สําหรับเครื่องแลกเปลี่ยนความร้อนหลายช่อง สามารถแปรรูปช่องแยกช่องผ่านเข้าไปในหน้าแผ่นท่อตามแบบที่กําหนด
หลุมบอลท์
ปริมาณหลุมบอลท์, กว้างและ PCD สามารถแปรรูปตามการออกแบบการเชื่อมโยงเปลือก, ช่องทางหรือ flange
การใช้งานเครื่องแลกเปลี่ยนความร้อน
เครื่องแลกเปลี่ยนความร้อนแบบกระเป๋าและหลอด
ผนังท่อ F316Ti สามารถใช้เป็นส่วนประกอบที่รองรับท่อและแยกของเหลวในเครื่องแลกเปลี่ยนความร้อนเปลือกและท่อ
คอนเดนเซอร์
การใช้งานสามารถรวมถึงอุปกรณ์คอนเดนเซอร์อุตสาหกรรมเมื่อวัสดุและสภาพการออกแบบที่เลือกเหมาะสม
อุปกรณ์กระบวนการเคมี
ผนังท่อ F316Ti สามารถกําหนดได้สําหรับอุปกรณ์กระบวนการเคมีที่ต้องการคุณภาพการโกหกสแตนเลส austenitic
ส่วนประกอบของภาชนะความดัน
ผนังท่อโกหกสามารถนําเสนอเป็นส่วนหนึ่งของชุดของภาชนะความดันและอุปกรณ์กระบวนการตามกฎการออกแบบที่ใช้ได้
การบรรจุ
ผนังท่อสามารถนํามาพร้อมกับ:
- ป้องกันสนิม
- ผนังพลาสติก
- การป้องกันหน้า
- กล่องไม้
- กล่องพลายเวย์
- กล่องบรรจุกรอบเหล็ก
- การบรรจุส่งออกที่กําหนดเอง
หลุมท่อและพื้นผิวการปิดเครื่องต้องถูกป้องกันจากการกระแทกและการปนเปื้อนระหว่างการจัดการและการขนส่ง
