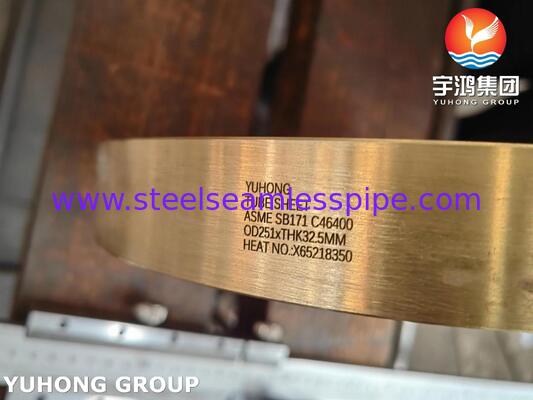

ASME SB171 C46400 ผนังท่อสกัดทองแดงสําหรับกระเป๋าและท่อแลกเปลี่ยนความร้อน

ASME SB171 C46400 tube sheet เป็นส่วนประกอบของเครื่องแลกเปลี่ยนความร้อนจากเหล็กสกัดทองแดง ผลิตจากวัสดุเหล็กสกัดทองแดง C46400

ผนังท่อติดตั้งระหว่างเปลือกและด้านท่อของเครื่องแลกเปลี่ยนความร้อนเปลือกและท่อ มันให้การสนับสนุนท่อและเป็นเส้นแบ่งระหว่างเหลวด้านเปลือกและด้านท่อ

C46400 มักจะเรียกว่าทองเหลืองทหารเรือ, สังกะสีทองแดง-ยางที่ใช้ในอุปกรณ์เรือและอุตสาหกรรม สําหรับการใช้งานแลกเปลี่ยนความร้อน, ขนาดแผ่นท่อ, การจัดวางรูท่อ, ความหนาและการปรับแต่งการเชื่อมโยงถูกผลิตตามการออกแบบอุปกรณ์และภาพวาดวิศวกรรม.

วัสดุและมาตรฐาน

C46400 สายเหล็กทองแดง

มาตรฐานวัสดุ:ขนาดความหนา
ประเภทของวัสดุ:C46400
UNS:C46400
ประเภทวัสดุ:สับสนธิทองแดง - สับสนธิซิงค์ / ทองแดงทหารเรือ
ประเภทสินค้า:ใบท่อแลกเปลี่ยนความร้อน

ASME SB171 ครอบคลุมแผ่นสกัดทองแดง, แผ่น, และวงกลมสําหรับภาชนะความดัน, เครื่องปรับความร้อน, และเครื่องแลกเปลี่ยนความร้อน.

สําหรับแผ่นท่อที่ผลิต, วัสดุ C46400 จะถูกแปรรูปเป็นกณิตศาสตร์แผ่นท่อที่ต้องการตามการออกแบบแลกเปลี่ยนความร้อน

C46400 ทองแดงทหารเรือ

C46400 เป็นสับสนธิทองแดง-ยางที่มีทองแดงและยางเป็นธาตุสับสนธิหลัก

วัสดุนี้ถูกระบุโดยทั่วไปว่าทองเหลืองทหารเรือ.

ธาตุสกัดเหล็กทั่วไปประกอบด้วย:

• ทองแดง (Cu)
• ซิงค์ (Zn)
• ทองเหลือง (Sn)
• โลหะ (Pb) ตามที่เหมาะสมตามความต้องการของเกรดที่กําหนด

สารประกอบทางเคมีและคุณสมบัติทางกลต้องสอดคล้องกับความต้องการ ASME SB171 ที่ใช้สําหรับ C46400

การออกแบบกระดาษท่อ

การจัดวางรูท่อ

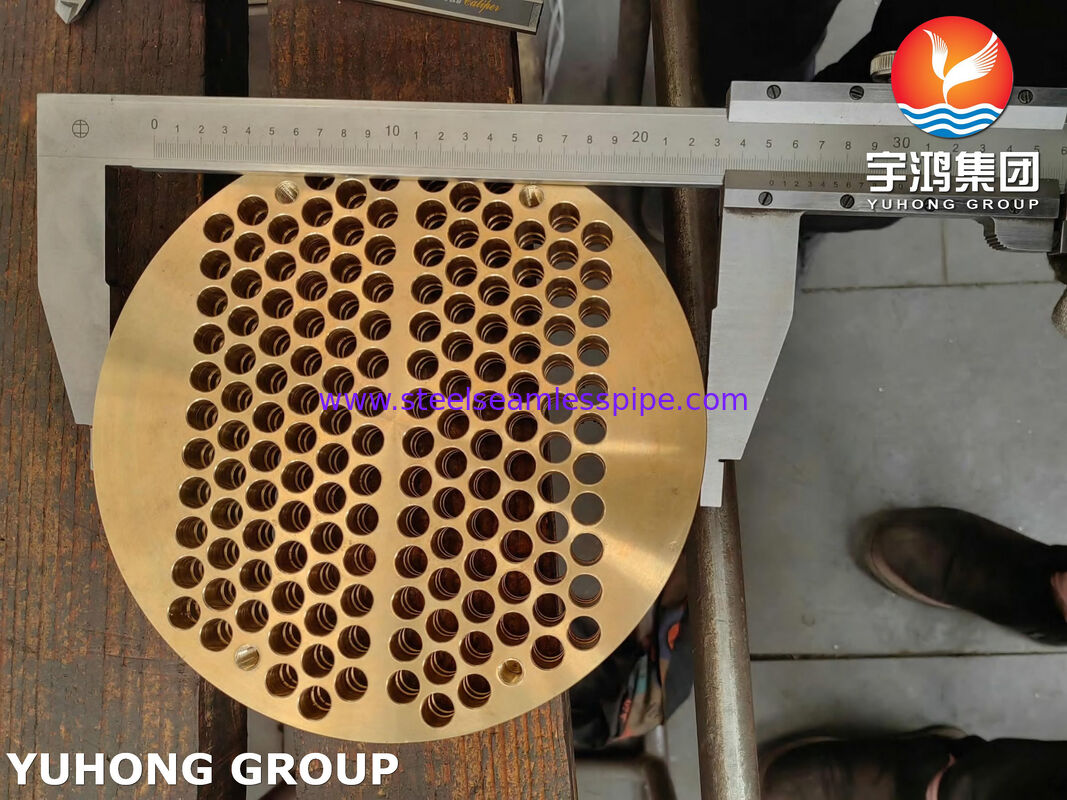

ผนังท่อถูกแปรรูปด้วยรูท่อหลายช่องตามการวางท่อแลกเปลี่ยนความร้อน

ปริมาตรสําคัญประกอบด้วย:

• กว้างรูท่อ
• ความสูงของท่อ
• รูปแบบท่อ
• จํานวนรูท่อ
• ความอดทนของรูท่อ

การจัดท่อทั่วไปประกอบด้วย

• สูงสามเหลี่ยม
• สี่เหลี่ยม
• การหมุนสี่เหลี่ยม

การจัดทําสุดท้ายควรปฏิบัติตามการออกแบบทางวิศวกรรมของเครื่องแลกเปลี่ยนความร้อน

การแยกด้านเปลือกและด้านท่อ

หนังท่อแยกช่องการไหลของด้านเปลือกและด้านท่อในขณะที่ให้บริการอินเตอร์เฟซโครงสร้างสําหรับผังท่อ

การเชื่อมต่อท่อ

ขึ้นอยู่กับการออกแบบเครื่องแลกเปลี่ยนความร้อน ท่อสามารถเชื่อมต่อกับแผ่นท่อผ่าน:

• การขยายท่อ
• การปั่นผนึก
• การปั่นความแข็งแรง
• การขยายตัว + การปั่นผนึก

วิธีการเชื่อมโยง ควรกําหนดตามการออกแบบอุปกรณ์และรายละเอียดโครงการ

กระบวนการผลิต

C46400 การเตรียมวัสดุ

วัสดุเหล็กเหล็กเหล็ก C46400 ถูกจัดจําหน่ายตามข้อกําหนดของ ASME SB171 ที่ใช้ได้

การตัดแผ่นหรือวงกลม

วัตถุดิบถูกตัดให้มีขนาดแผ่นท่อที่ต้องการ

เครื่องแปรรูป CNC

กระดาษท่อถูกแปรรูปตามภาพวาดวิศวกรรม

การแปรรูปอาจรวมถึง:

• เครื่องแปรรูปขนาดนอก
• การแปรรูปความหนา
• การเจาะรูท่อ
• การเจาะรูด้วยพวงมาลัย
• การแปรรูปรูฟ
• มุ่งหน้า

การเจาะรูท่อ

หลุมท่อถูกแปรรูปตามที่กําหนดไว้:

• กว้างนอกของท่อ
• ความสูงของท่อ
• ความอดทนต่อรู
• การจัดวางท่อ

การตรวจสอบครั้งสุดท้าย

ใบท่อที่เสร็จสิ้นจะถูกตรวจสอบความแม่นยําของมิติ สภาพผิว สถานที่รูท่อ และความต้องการโครงการอื่น ๆ

รายละเอียดสินค้า

ขนาดที่มี

ขนาดแผ่นท่อโดยปกติถูกปรับแต่งตามภาพวาดของเครื่องแลกเปลี่ยนความร้อน

การใช้งาน

เครื่องแลกเปลี่ยนความร้อนกระเป๋าและท่อ

หนังท่อ ASME SB171 C46400 สามารถใช้เป็นองค์ประกอบโครงสร้างในโครงการแลกเปลี่ยนความร้อนเปลือกและท่อ

การใช้งานประกอบด้วย

• เครื่องแลกเปลี่ยนความร้อนกระบวนการ
• เครื่องแลกเปลี่ยนความร้อนอุตสาหกรรม
• คอนเดนเซอร์
• เครื่องเย็น
• อุปกรณ์กระบวนการอุณหภูมิ

อุปกรณ์คอนเดนเซอร์

ผนังท่อ C46400 สามารถผลิตได้สําหรับการประกอบเครื่อง condenser ตามวัสดุท่อที่กําหนดและสภาพแวดล้อมการทํางาน

อุปกรณ์ทางเรือและอุตสาหกรรม

C46400 ทองแดงทหารเรือยังเกี่ยวข้องกับอุปกรณ์ทางเรือและอุตสาหกรรมที่สกัดทองแดงที่ระบุเหมาะสมกับสภาพการออกแบบ

การควบคุมและตรวจคุณภาพ

การตรวจสอบวัสดุ

การตรวจสอบอาจรวมถึง:

• การตรวจสอบองค์ประกอบทางเคมี
• การทดสอบคุณสมบัติกล
• การตรวจสอบใบรับรองวัสดุ

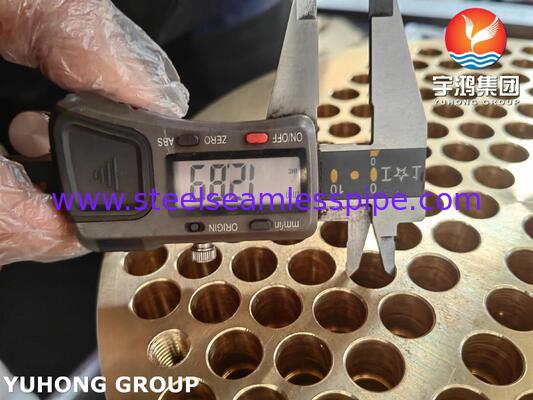

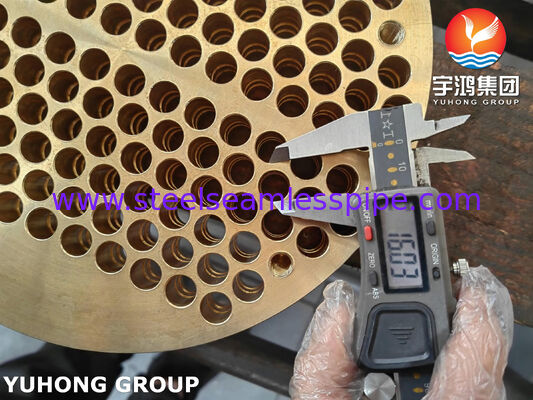

การตรวจสอบมิติ

มิติสําคัญประกอบด้วย:

• กว้างด้านนอก
• ความหนา
• กว้างรูท่อ
• ความสูงของท่อ
• ตําแหน่งรู
• ขนาดหลุมบอลท์
• ความเรียบ

การตรวจพื้นที่

การตรวจสอบอาจครอบคลุม:

• พื้นที่แปรรูป
• พื้นผิวหลุมท่อ
• สภาพขอบ
• ขนาดของช่อง
