Name: ASME SA240 SS304 หนาวแลกเปล ยน Tube Sheet ความแม่นยํา CNC-เจาะสําหรับการบริการปิโตรเคมีทนทานต่อการกัดกร่อน
Brand: Yuhong Group Co.,Ltd
SKU: แผ่นท่อ ASME SA240 SS304
Price: 250,000.00 USD
Availability: InStock

Yuhong Holding Group Co., LTD

Thai

บ้าน

ผลิตภัณฑ์

เกี่ยวกับเรา

ทัวร์โรงงาน

ควบคุมคุณภาพ

ติดต่อเรา

ข่าว บริษัท

บ้าน ผลิตภัณฑ์แผ่นท่อแลกเปลี่ยนความร้อน

ASME SA240 SS304 หนาวแลกเปล ยน Tube Sheet ความแม่นยํา CNC-เจาะสําหรับการบริการปิโตรเคมีทนทานต่อการกัดกร่อน

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	YUHONG
ได้รับการรับรอง:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
หมายเลขรุ่น:	แผ่นท่อ ASME SA240 SS304

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 ชิ้น
ราคา:	สามารถต่อรองได้
รายละเอียดการบรรจุ:	กล่องไม้ชั้น / กล่องเหล็ก / ถุงผ้า
เวลาการส่งมอบ:	ขึ้นอยู่กับปริมาณ
เงื่อนไขการชำระเงิน:	ที/ที,แอล/C
สามารถในการผลิต:	800 ตัน / เดือน

ติดต่อ

ผลิตภัณฑ์ทั้งหมด

ท่อไร้รอยต่อสแตนเลส (350)

ท่อไร้รอยต่อสแตนเลส (347)

ท่อสแตนเลสดูเพล็กซ์ (137)

ท่อสแตนเลสดูเพล็กซ์ (39)

ท่อเข็ม (173)

ท่อครีบ (752)

เครื่องแลกเปลี่ยนความร้อน (43)

ท่อแลกเปลี่ยนความร้อน (480)

พวงท่อแลกเปลี่ยนความร้อน (57)

แผ่นท่อแลกเปลี่ยนความร้อน (132)

เครื่องสลับความร้อน (39)

แอร์เย็น (14)

ภาชนะรับความดัน (4)

ท่อเชื่อมสแตนเลส (62)

ท่อสแตนเลสสตีล (136)

โลหะผสมนิกเกิลท่อ (275)

ท่อโลหะผสมนิกเกิล (110)

ท่อโลหะผสมทองแดง (258)

ท่อเหล็กอัลลอยด์ (226)

ท่อไทเทเนียม (22)

Bright Annealed Tube (166)

ท่อหม้อไอน้ำ (163)

ข้อต่อเหล็ก (884)

หน้าแปลนเหล็ก (683)

คนอื่น (412)

ชิ้นส่วนสำหรับงานหุ้ม (9)

รายละเอียดสินค้า

เน้น:

ASME SA240 แผ่นท่อแลกเปลี่ยนความร้อน

แผ่นท่อเจาะ CNC ที่มีความแม่นยำ

แผ่นท่อ SS304 ทนต่อการกัดกร่อน

แผ่นท่อแลกเปลี่ยนความร้อน ASME SA240 SS304 สำหรับอุตสาหกรรมปิโตรเคมีและอุตสาหกรรมทั่วไป

ภาพรวมผลิตภัณฑ์

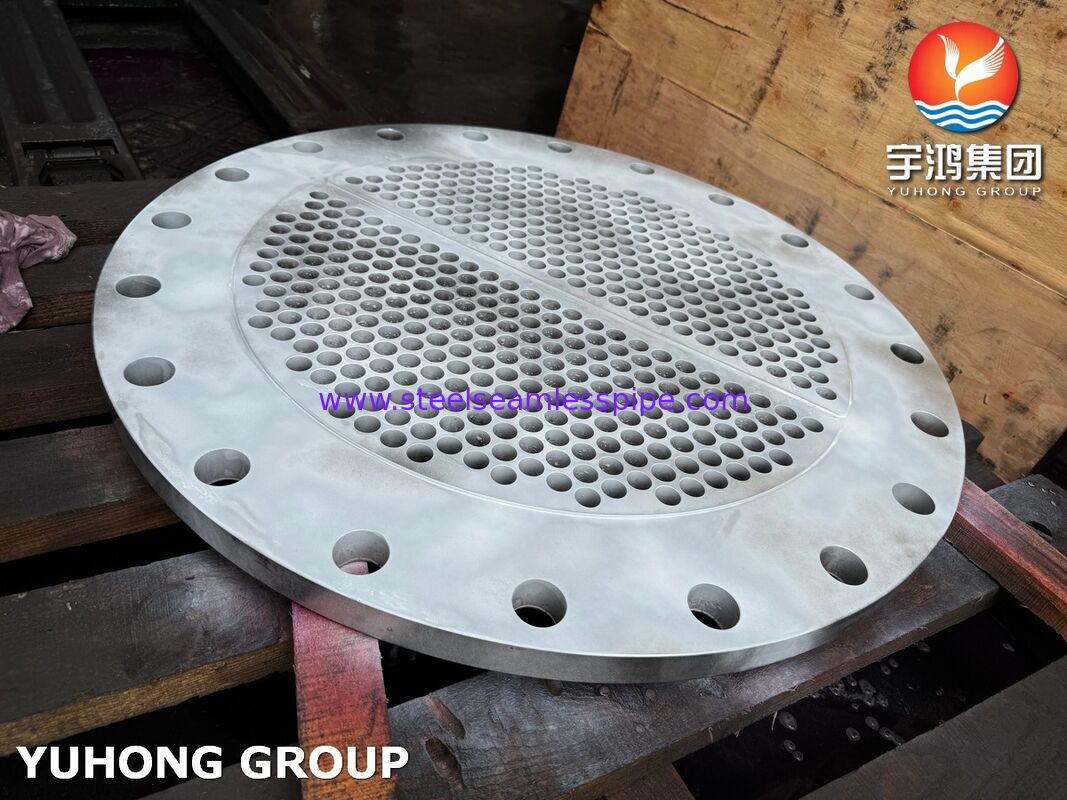

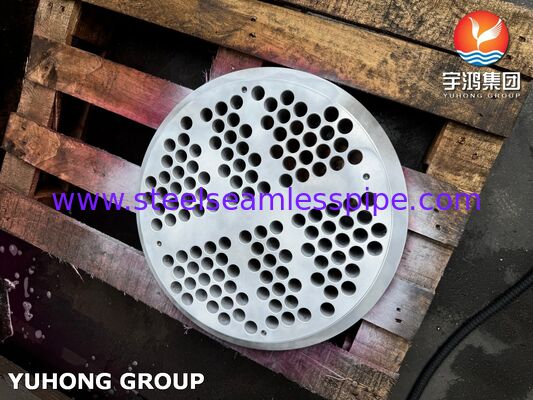

แผ่นท่อเป็นแผ่นวงกลมที่มีรูเจาะซึ่งยึดและจัดแนวชุดท่อ พร้อมทั้งรักษาการกั้นแรงดันระหว่างของไหลด้านเปลือกและด้านท่อ เป็นส่วนประกอบหลักที่รับแรงดันของเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ

แผ่นท่อนี้ผลิตจากเหล็กกล้าไร้สนิม ASME SA240 ชนิด 304 (UNS S30400) ซึ่งเป็นเกรดออสเทนนิติกมาตรฐานอุตสาหกรรมที่ให้ความสมดุลระหว่างความต้านทานการกัดกร่อน ความสามารถในการขึ้นรูป และความสามารถในการเชื่อม วัสดุนี้ให้ประสิทธิภาพที่เชื่อถือได้ในอุณหภูมิการใช้งานสูงถึง 465°C (870°F) ในสภาพแวดล้อมที่มีออกซิเดชัน

การผลิต: เจาะและกลึงด้วย CNC ความแม่นยำตามแบบแปลน TEMA ที่ลูกค้าจัดหาให้ (ระยะห่างแบบสามเหลี่ยมหรือสี่เหลี่ยม) พร้อมร่องแบ่งช่องและพื้นผิวซีลที่กลึงตามข้อกำหนด

ข้อกำหนดวัสดุ

แผ่นท่อทั้งหมดผลิตขึ้นตามข้อกำหนดอย่างเคร่งครัดASME SA240 / ASTM A240 - ไม่มีการใช้มาตรฐานอื่น

องค์ประกอบทางเคมี - ASME SA240 ชนิด 304

แหล่งที่มา: ASME SA240 / ASTM A240
ธาตุ	องค์ประกอบ (%)
คาร์บอน (C)	≤ 0.07
แมงกานีส (Mn)	≤ 2.00
ฟอสฟอรัส (P)	≤ 0.045
กำมะถัน (S)	≤ 0.030
ซิลิคอน (Si)	≤ 0.75
โครเมียม (Cr)	18.0 - 20.0
นิกเกิล (Ni)	8.0 - 10.5
ไนโตรเจน (N)	≤ 0.10

คุณสมบัติทางกล (อุณหภูมิห้อง)

แหล่งที่มา: ASME SA240 / ASTM A240
คุณสมบัติ	ค่า
ความต้านแรงดึง	≥ 515 MPa (75,000 psi)
กำลังคราก (การเยื้อง 0.2%)	≥ 205 MPa (30,000 psi)
การยืดตัว	≥ 40%
ความแข็ง	≤ 92 HRB (≤ 201 HBW)

ความสามารถด้านมิติ

แหล่งที่มา: มาตรฐาน ASME SA240 / TEMA
พารามิเตอร์	ช่วง / ความคลาดเคลื่อน
เส้นผ่านศูนย์กลางภายนอก	กำหนดเอง สูงสุด 3,000 มม.+
ความหนา	25 มม. ถึง 150 มม.+ (มีแบบกำหนดเอง)
ความคลาดเคลื่อนเส้นผ่านศูนย์กลางรูท่อ	+0.05 / -0.00 มม. (ความแม่นยำ CNC)
ระยะห่างรู	ตามแบบ TEMA (โดยทั่วไป 25.4 มม. ถึง 31.75 มม.)
ร่องต่อรู	ร่องวงแหวนความแม่นยำ 2 หรือ 3 ร่อง

ข้อกำหนดการตรวจสอบและการทดสอบ

แผ่นท่อทั้งหมดผ่านการตรวจสอบแบบไม่ทำลาย (NDE) ที่ครอบคลุม พร้อมการติดตามวัสดุเต็มรูปแบบผ่านรายงานการทดสอบจากโรงงาน (MTRs)

วิธีการทดสอบ	วัตถุประสงค์	เกณฑ์การยอมรับ
การทดสอบด้วยสารแทรกซึม (PT)	ตรวจจับความไม่ต่อเนื่องของพื้นผิว (รอยแตก, รูพรุน, รอยพับ)	ASME SA240 / ข้อกำหนดของลูกค้า
การทดสอบด้วยคลื่นอัลตราโซนิก (UT)	ตรวจจับข้อบกพร่องใต้พื้นผิว (สิ่งเจือปน, การแบ่งชั้น, ช่องว่าง)	ASME SA240 / ข้อกำหนดของลูกค้า
PMI (การระบุวัสดุที่ถูกต้อง)	ยืนยันองค์ประกอบโลหะผสมผ่าน XRF	ตามใบรับรองวัสดุ
การตรวจสอบมิติ	ยืนยันเส้นผ่านศูนย์กลางรู, ระยะห่าง, ความลึกร่อง, ความเรียบผิว, OD/ความหนา	ตามแบบ TEMA + แบบวาดของลูกค้า
การตรวจสอบด้วยสายตา	ความเรียบผิว, การจัดแนวร่องแบ่งช่อง, สภาพพื้นผิวซีล	ตามข้อกำหนด ASME + TEMA

PT และ UT ดำเนินการในอัตราการตรวจสอบ 100% บนพื้นผิวที่สำคัญ

สถานการณ์การใช้งาน

แผ่นท่อ ASME SA240 SS304 ถูกระบุสำหรับบริการเครื่องแลกเปลี่ยนความร้อนที่ของไหลด้านท่อหรือด้านเปลือกมีการกัดกร่อนเล็กน้อยและมีความเข้มข้นของคลอไรด์ต่ำ

อุตสาหกรรมหลัก:

ปิโตรเคมีและโรงกลั่น - การถ่ายเทความร้อนในกระบวนการกลั่นและเคมี
เภสัชกรรม - เครื่องแลกเปลี่ยนความร้อนแบบสุขาภิบาลสำหรับการประมวลผลที่ควบคุมได้
อาหารและเครื่องดื่ม - การให้ความร้อน/ความเย็นในกระบวนการที่ต้องการสุขอนามัยและการทำความสะอาด
การผลิตไฟฟ้า - เครื่องทำความร้อนน้ำป้อนแรงดันต่ำ, เครื่องทำความเย็นน้ำมันหล่อลื่น
HVAC และเครื่องทำความเย็น - ถังแช่เย็น, คอนเดนเซอร์, ชุดระเหย
อุตสาหกรรมทั่วไป - เครื่องทำความเย็นน้ำ, เครื่องทำความเย็นน้ำมันไฮดรอลิก, การจัดการของไหลที่ไม่รุนแรง

ขีดจำกัดแรงดันออกแบบ: ≤ 30 บาร์ (~435 psi) สำหรับโครงสร้างแผ่นรีด

ข้อดีและการปรับแต่ง

ข้อได้เปรียบทางวิศวกรรม:

ความต้านทานการกัดกร่อน: ปริมาณโครเมียม 18.0-20.0% และนิกเกิล 8.0-10.5% ให้ความต้านทานต่อการเกิดออกซิเดชันและการกัดกร่อนจากการสัมผัสกับบรรยากาศ น้ำจืด ไอน้ำ และสารละลายเคมีอ่อนๆ
ความพอดีที่แม่นยำ: รูท่อเจาะด้วย CNC ที่มีความคลาดเคลื่อน +0.05 / -0.00 มม. ป้องกันการรั่วไหลข้ามและรับประกันการรีดท่อที่สม่ำเสมอ
ความสมบูรณ์ของข้อต่อ: ร่องวงแหวนความแม่นยำ 2 หรือ 3 ร่องต่อรู เพิ่มความแข็งแรงในการดึงทางกลสูงสุดระหว่างการขยายท่อด้วยแรงดันน้ำ
การติดตาม: ใบรับรองวัสดุเต็มรูปแบบพร้อม MTRs ที่ยืนยันการปฏิบัติตาม ASME SA240 สำหรับคุณสมบัติทางเคมีและทางกล

มีบริการปรับแต่ง:

OD และความหนาที่กำหนดเองตามแบบวาด
รูปแบบรูท่อ: ระยะห่างแบบสามเหลี่ยมหรือสี่เหลี่ยมตามแบบ TEMA
การกำหนดค่าร่องที่กำหนดเอง
การออกแบบแผ่นท่อแบบลอยหรือแบบอยู่กับที่
ตัวเลือกโครงสร้างแผ่นรีด (SA240) หรือแบบตีขึ้นรูป

คำถามที่พบบ่อย - คำถามทางเทคนิคทั่วไป

ถาม: ความแตกต่างระหว่าง ASME SA240 และ ASTM A240 สำหรับแผ่นท่อ 304 คืออะไร?

ตอบ: ASME SA240 คือการนำมาตรฐาน ASTM A240 มาใช้ในประมวลกฎข้อบังคับหม้อไอน้ำและภาชนะรับแรงดันของ ASME สำหรับส่วนประกอบที่รับแรงดันในภาชนะที่ได้รับการรับรองจาก ASME, SA240 เป็นข้อกำหนดที่ใช้ได้ ทั้งสองอ้างอิงคุณสมบัติวัสดุเดียวกันสำหรับชนิด 304 (UNS S30400)

ถาม: เมื่อใดที่ฉันควรระบุแผ่นท่อแบบแผ่นรีดเทียบกับแผ่นท่อแบบตีขึ้นรูป?

ตอบ: แผ่นรีด (SA240) เหมาะสำหรับความหนาประมาณ 100 มม. และแรงดันไม่เกิน 30 บาร์ ให้ข้อได้เปรียบด้านต้นทุน โครงสร้างแบบตีขึ้นรูป (ASTM A182 F304) จำเป็นสำหรับความหนาผนังหนา แรงดันสูง และการใช้งานที่มีการเปลี่ยนแปลงอุณหภูมิสูง

ถาม: NDE ใดที่มักต้องการสำหรับแผ่นท่อ ASME SA240 304?

ตอบ: ข้อกำหนดมาตรฐานรวมถึง PT (การทดสอบด้วยสารแทรกซึม) สำหรับการตรวจจับข้อบกพร่องบนพื้นผิว และ UT (การทดสอบด้วยคลื่นอัลตราโซนิก) สำหรับการตรวจจับข้อบกพร่องใต้พื้นผิว PMI ดำเนินการเพื่อยืนยันองค์ประกอบโลหะผสม การทดสอบเพิ่มเติม (แรงดันน้ำ ฯลฯ) สามารถระบุได้ตามความต้องการของลูกค้า
