SA266 Gr.2 โลหะคาร์บอนหล่อหล่อหล่อสําหรับ Shell & Tube Heat Exchangers

ASME SA266 Gr.2 โลหะคาร์บอนหลอดหมักแผ่นสําหรับ Shell & Tube เครื่องแลกเปลี่ยนความร้อน

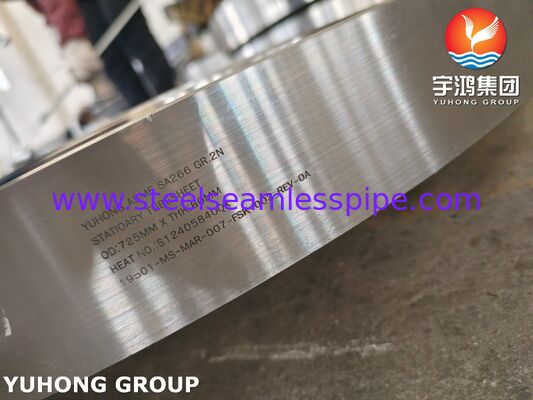

SA266 Gr.2 Tubesheet เป็นส่วนประกอบหลอมจากสแตนเลสคาร์บอนที่ออกแบบมาสําหรับการใช้งานแบบบรรจุความดันในเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและหลอด, เครื่องปรับความร้อน, เครื่องปั่นและอุปกรณ์กระบวนการที่เกี่ยวข้อง

ผลิตตามสินค้าประกอบด้วย:2ผนังท่อถูกผลิตจากเหล็กคาร์บอนโกหกและแปรรูปด้วยรูท่อความแม่นยํา, ลักษณะการแยกผ่านและพื้นผิวปิดตามภาพวาดของอุปกรณ์

SA266/A266M ครอบคลุมเครื่องโกงเหล็กคาร์บอนสําหรับเครื่องปั่น, เครื่องปั่นและอุปกรณ์ที่เกี่ยวข้อง, พร้อมความต้องการที่ครอบคลุมองค์ประกอบทางเคมี, คุณสมบัติทางกลและสภาพการรักษาความร้อนที่ใช้ได้

ผลิตภัณฑ์สามารถนําเสนอเป็นใบท่อที่ติดตั้ง, ใบท่อหัวลอย หรือการจัดตั้งเฉพาะโครงการอื่น, ขึ้นอยู่กับการออกแบบแลกเปลี่ยนความร้อน

SA266 เหล็กคาร์บอน Gr.2

SA266 Gr.2 เป็นของเกรดเหล็กคาร์บอนที่ถูกกําหนดโดย ASTM A266/A266M. รายละเอียดประกอบด้วยเกรดสี่ประเภทสําหรับการใช้งานที่เกี่ยวข้องกับภาชนะความดัน ระบบการกําหนดปัจจุบันใช้เกรด 1, เกรด 2, เกรด 3 และเกรด 4, ลงมาแทนคําศัพท์ชั้น 1-4 เดิม

สําหรับการใช้งานแผ่นท่อ วัสดุถูกเลือกตามการออกแบบเครื่องกล ความดัน อุณหภูมิ ความสามารถในการกัดสนอง และความเข้ากันได้กับโครง, ท่อและวัสดุช่อง

การ สร้าง โครงสร้าง

สร้างแบบโกหกให้รูปแบบการเริ่มต้นที่เหมาะสมสําหรับการแปรรูปแผ่นท่อหนาที่มีจํานวนมากของรูท่อที่วางไว้อย่างแม่นยํา

การตรวจสอบที่เกี่ยวข้องกับการปลอมแบบปกติประกอบด้วย:

• การปลอมแปลง
• การรักษาความร้อน
• การพิจารณาการไหลของเมล็ด
• การวิเคราะห์ทางเคมี
• การทดสอบทางกล
• การตรวจ Ultrasonic

ผนังท่อถูกแปรรูปตามภาพวาดของเครื่องแลกเปลี่ยนความร้อน แทนที่จะพึ่งพาเพียงแค่ขนาด flange มาตรฐาน

ลักษณะการแปรรูปที่สําคัญประกอบด้วย:

• กว้างหลุมท่อ
• ท่อหลุม Pitch
• รูปแบบรูท่อ
• ปริมาณหลุมท่อ
• ความอดทนของรูท่อ
• ความตั้งตรงของรูท่อ
• Pass Partition Grooves (ช่องแยกผ่าน)
• ด้านบนของที่นั่ง
• กว้างนอก
• ความหนาโดยรวม
• ความเข้มข้น

การออกแบบรูท่อสามารถปรับปรุงให้กับ OD ท่อที่เลือก ความหนาผนัง ท่อ pitch และการตั้งค่าแลกเปลี่ยนความร้อน

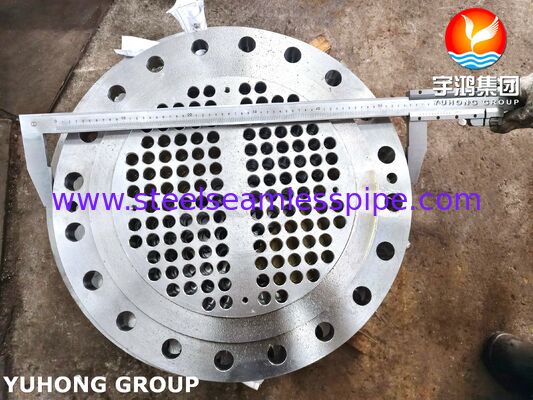

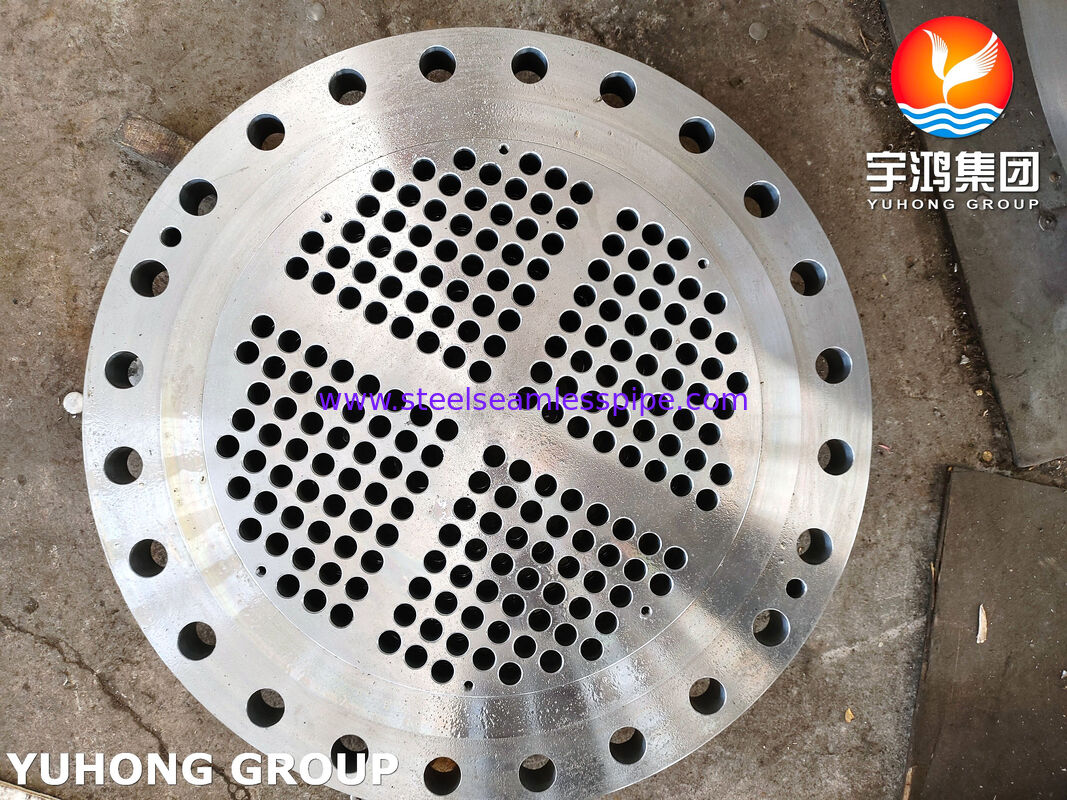

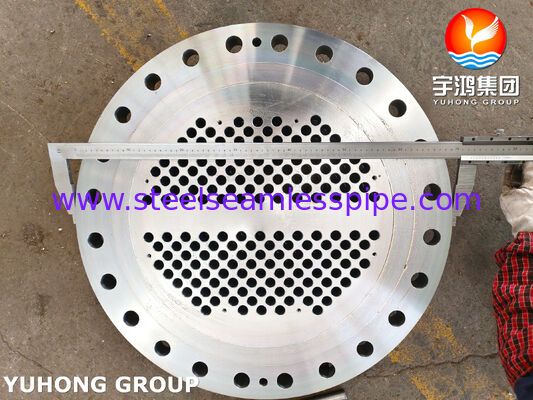

รูปแบบหลุมท่อ

การจัดตั้งรูท่อที่ทั่วไปประกอบด้วย:

• สูงสามเหลี่ยม- ให้การจัดวางท่อที่คอมแพคต์และสามารถให้ความหนาแน่นพื้นผิวการถ่ายทอดความร้อนสูงเมื่อความต้องการในการทําความสะอาดอนุญาต
• สี่เหลี่ยม- ให้ช่องว่างระหว่างท่อที่เข้าถึงได้มากขึ้น และสามารถพิจารณาเมื่อการทําความสะอาดกลหรือการบํารุงรักษาการเข้าถึงสําคัญ
• การหมุนสี่เหลี่ยม- สามารถใช้ได้สําหรับความต้องการการไหลและการวางแผนเฉพาะเจาะจง

รูปแบบรูท่อสุดท้ายควรปฏิบัติตามการออกแบบทางอุณหภูมิและกลไกของเครื่องแลกเปลี่ยนความร้อนเสมอ

ชุดท่อไม่ใช่แค่แผ่นเหล็กที่เจาะหนาของมันและการจัดวางรูถูกกําหนดโดยการปฏิสัมพันธ์ระหว่างความดันด้านท่อ ความดันด้านเปลือก ความดันความแตกต่าง อุณหภูมิ ความจุของท่อ และความต้องการในการปิดซอง.

สินค้าที่สําคัญในการออกแบบประกอบด้วย:

• ความกดดันในการออกแบบ
• อุณหภูมิการออกแบบ
• ท่อ OD
• ความหนาของผนังท่อ
• วัสดุท่อ
• ID เปลือก
• จํานวนท่อ
• Tube Pitch
• การจัดสรรการผ่าน
• อนุญาตการเก่า
• ความกดดัน
• การจัดตั้งกระปุก
• ผสมท่อต่อท่อ

หลุมท่อสามารถเตรียมสําหรับวิธีการติดตั้งท่อที่แตกต่างกันขึ้นอยู่กับการออกแบบแลกเปลี่ยนความร้อน:

• สายต่อท่อขยาย
• สายต่อผ่าแรง
• สายต่อผ่าตัด
• การขยายและผนึกผสมผสาน

ปลายผิวรูท่อและการตั้งรูสามารถผลิตตามภาพวาดของลูกค้า

การตรวจสอบที่มีอยู่สามารถรวมถึง:

• การวิเคราะห์องค์ประกอบทางเคมี
• การทดสอบความยืด
• การทดสอบความแข็งแรง
• การทดสอบความยาว
• การลดพื้นที่
• การทดสอบความแข็ง
• บันทึกการรักษาด้วยความร้อน
• การทดสอบ Ultrasonic
• การทดสอบอนุภาคแม่เหล็ก
• การทดสอบสารเจาะของเหลว
• การตรวจสอบมิติ
• การตรวจสอบรูท่อ
• PMI ในกรณีที่จําเป็น
• การตรวจเห็น

ความต้องการการตรวจสอบเพิ่มเติมสามารถนําไปใช้ได้เมื่อกําหนดไว้ในคําสั่งซื้อหรือรายละเอียดโครงการASTM A266/A266M ยังให้ความต้องการเพิ่มเติมเมื่อการทดสอบหรือการตรวจสอบเพิ่มเติมถูกขอจากผู้ซื้อ.
