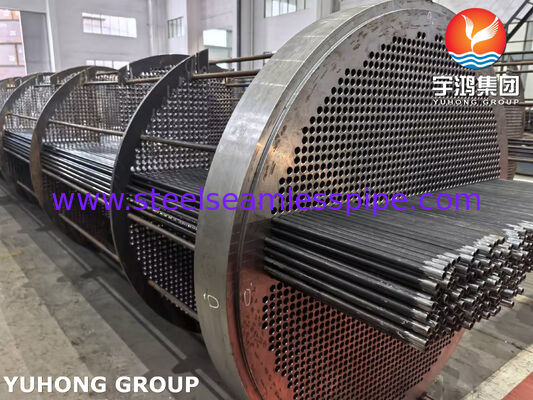

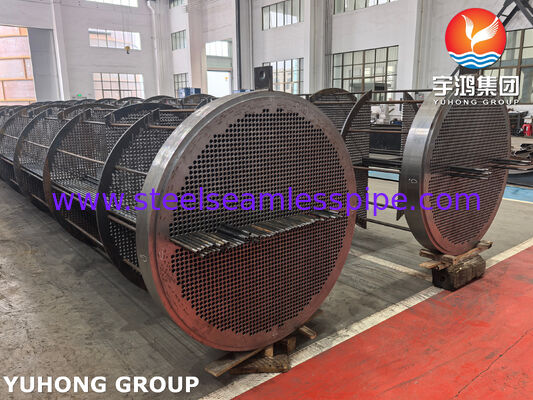

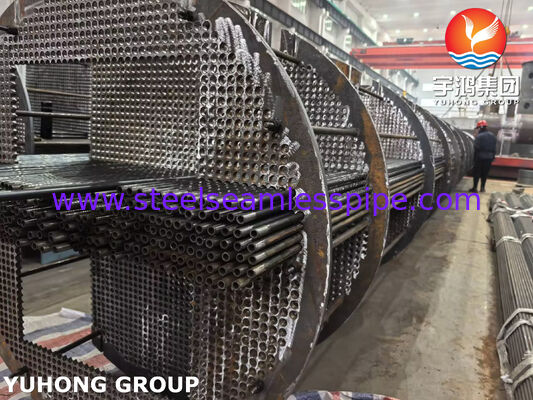

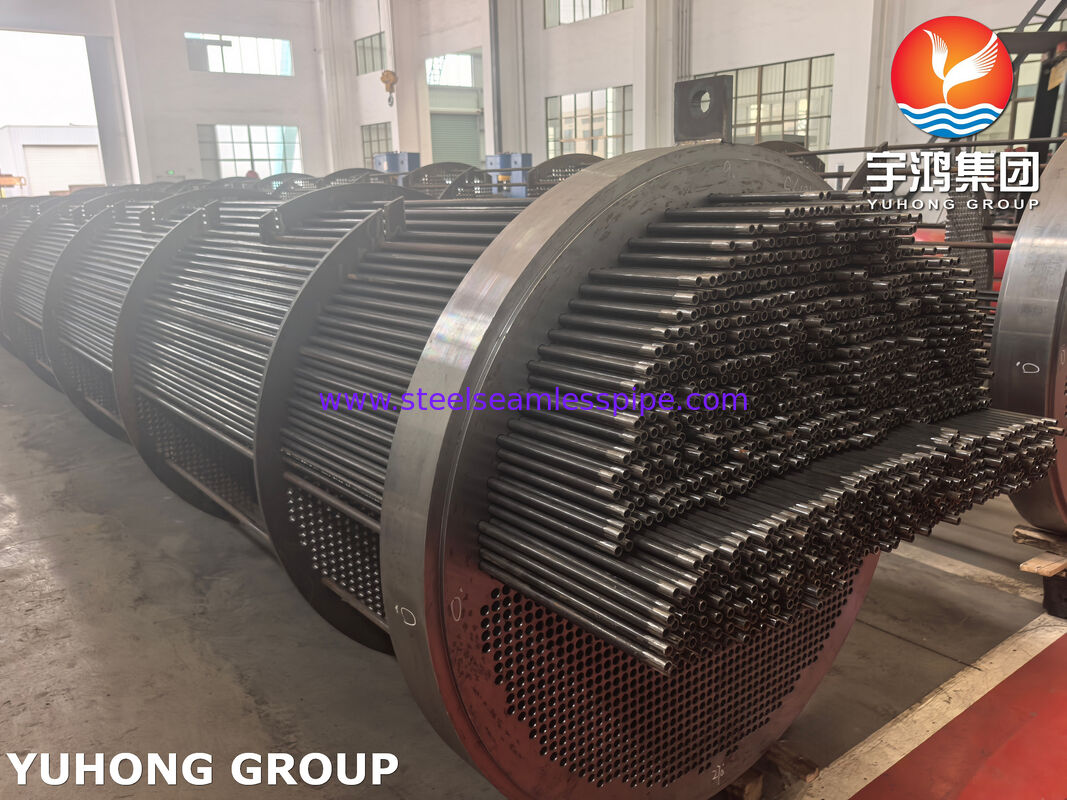

ASME สแตนดาร์ด สแตนเลสคาร์บอน แลกเปลี่ยนความร้อนท่อผัง

Yuhong Group Co., Ltd. เป็นผู้ผลิตแบบครบวงจรสำหรับท่อถ่ายเทความร้อนดิบ อุปกรณ์แรงดันสำหรับงานหนัก และแกนระบายความร้อนทดแทน เราออกแบบและผลิตชุดประกอบท่อแลกเปลี่ยนความร้อนแบบกำหนดเอง แผงท่อตรง/โค้ง โมดูลท่อครีบประสิทธิภาพสูง และแผ่นท่อแลกเปลี่ยนความร้อนแบบตีขึ้นรูปหนักสำหรับกระบวนการอุตสาหกรรมที่ต้องการ

ในฐานะผู้ผลิตท่อเหล็กไร้ตะเข็บหลัก Yuhong Group ควบคุมคุณภาพโดยตรงตั้งแต่การหลอมวัตถุดิบไปจนถึงการตัดเฉือนที่แม่นยำและการประกอบขั้นสุดท้าย ความสามารถในการผลิตของเราครอบคลุมโลหะวิทยาที่หลากหลาย รวมถึงท่อไร้ตะเข็บสแตนเลส ท่อเตาหลอม ท่อโลหะผสมนิกเกิล ท่อโลหะผสมทองแดง และท่อเหล็กคาร์บอนผนังหนา เราสร้างระบบแลกเปลี่ยนความร้อนแบบครบวงจร รวมถึงชุดทดแทนแบบวางได้โดยตรงที่ออกแบบตามมาตรฐาน TEMA, ASME Section VIII Div 1 และ API 660 อย่างเคร่งครัด

เราออกแบบแกนระบายความร้อนทดแทนที่ตรงกับรูปทรงอุปกรณ์ OEM เดิมหรือข้อกำหนดกระบวนการที่อัปเกรดแล้วในดีไซน์เชิงกลมาตรฐาน:

• ชุดท่อ U แบบถอดได้ (TEMA U): มีแผงท่อแลกเปลี่ยนความร้อนแบบโค้งยึดติดกับแผ่นท่อเดียว การกำหนดค่านี้รองรับการขยายตัวทางความร้อนที่แตกต่างกันสูงระหว่างเปลือกและท่อโดยไม่ทำให้เกิดความล้าเชิงกลที่ข้อต่อท่อกับแผ่นท่อ
• ชุดท่อแบบหัวลอย (TEMA S/T): สร้างขึ้นด้วยแผ่นท่อแลกเปลี่ยนความร้อนแบบอยู่กับที่ที่ปลายด้านหนึ่งและหัวลอยภายในที่ปลายอีกด้านหนึ่ง ทำให้สามารถถอดแกนออกได้ทั้งหมดเพื่อทำความสะอาดสิ่งสกปรกด้านเปลือกด้วยเครื่องจักรในงานน้ำมันดิบ
• ชุดท่อแบบแผ่นท่อคงที่ (TEMA E/F): ดีไซน์แผ่นท่อคู่แบบแข็ง เหมาะสำหรับงานความร้อนแบบคงที่ อุณหภูมิการทำงานที่แตกต่างกันต่ำ หรือเปลือกที่ติดตั้งข้อต่อขยายตัว
• ชุดแกนครีบระบายความร้อนด้วยอากาศ: รวมโมดูลท่อครีบความหนาแน่นสูง (อลูมิเนียมอัดขึ้นรูป, L-foot, KL-foot, หรือ G-fin แบบฝัง) เข้ากับท่อฐานเพื่อเพิ่มการกระจายความร้อนสูงสุดในระบบระบายความร้อนด้วยอากาศ

• เหล็กคาร์บอน: ASTM A179 (เหล็กคาร์บอนต่ำไร้ตะเข็บดึงเย็น), ASTM A214 (เชื่อมด้วยความต้านทานไฟฟ้า), ASTM A210 Grade A1/C, SA334 Grade 6 (บริการอุณหภูมิต่ำ)
• เหล็กอัลลอยไร้ตะเข็บ: ASTM A213 T11, T22, T91 เกรดท่อเตาหลอมสำหรับหม้อไอน้ำอุณหภูมิสูงและเตาเผา
• สแตนเลสและโลหะผสมทนการกัดกร่อน: ท่อไร้ตะเข็บสแตนเลส (304/304L, 316/316L, Duplex 2205, Super Duplex 2507), ท่อโลหะผสมนิกเกิล (Inconel 625, Hastelloy C276, Monel 400) และท่อโลหะผสมทองแดง (CuNi 90/10, CuNi 70/30) สำหรับวงจรทำความเย็นน้ำกร่อยหรือน้ำทะเล

• การควบคุมโรงงานผลิตท่อโดยตรง: การผลิตท่อไร้ตะเข็บภายในโรงงานรับประกันการควบคุมเส้นผ่านศูนย์กลางภายนอก (OD) ที่แม่นยำ ความสม่ำเสมอของความหนาผนัง และพื้นผิวสำเร็จสูงตลอดความยาวทั้งหมดของท่อแลกเปลี่ยนความร้อนแต่ละเส้น
• การขยายตัวด้วยไฮดรอลิกแบบควบคุมแรงบิด: การขยายตัวอัตโนมัติเข้าสู่รูแผ่นท่อแบบร่องคู่ ควบคู่กับการเชื่อมซีลเสริม รับประกันความสมบูรณ์ของข้อต่อแบบไร้การรั่วซึมภายใต้แรงดันการทำงานเกิน 20 MPa
• การคลายความเค้นการโค้งงอ U: บริเวณที่โค้งงอเย็นบนการกำหนดค่าท่อ U จะผ่านการอบอ่อนแบบสารละลายที่ควบคุมหรือการอบร้อนเพื่อคลายความเค้น เพื่อคืนค่าความต้านทานการกัดกร่อนและป้องกันการแตกร้าวจากการกัดกร่อนจากความเค้น (SCC)
• การตรวจสอบคุณภาพ 100%: โปรโตคอล NDE รวมถึงการทดสอบแรงดันไฮโดรสแตติก การทดสอบกระแสไหลวน (ET) บนท่อ การทดสอบรังสี (RT) บนรอยเชื่อมแรงดัน การทดสอบของเหลวแทรกซึม (PT) และการระบุวัสดุที่ถูกต้อง (PMI)

1. การจัดการการสั่นสะเทือนที่เกิดจากการไหล (FIV): ความเร็วการไหลข้ามเปลือกสูงสามารถทำให้เกิดการสั่นของท่อ ส่งผลให้เกิดการสึกหรอที่จุดสัมผัสแผ่นกั้นหรือความล้าของท่อ การคำนวณความยาวท่อที่ไม่มีการรองรับใหม่ การปรับระยะห่างแผ่นกั้น หรือการรวมแผ่นกั้นแบบแกน จะแก้ไขปัญหา FIV ในเครื่องทำความเย็นแก๊ส
2. รูปทรงระยะพิทช์และการบำรุงรักษาเชิงกล: เมื่อสั่งซื้อแกนทดแทนสำหรับสื่อที่มีการสะสมสิ่งสกปรกมาก การระบุรูปแบบระยะพิทช์ท่อสี่เหลี่ยม 90° หรือ 45° จะสร้างช่องทำความสะอาดอย่างต่อเนื่องสำหรับการฉีดล้างด้วยแรงดันสูงระหว่างการบำรุงรักษาช่วงหยุดทำงาน แนะนำระยะพิทช์สามเหลี่ยม 30° สำหรับของไหลที่สะอาดเพื่อเพิ่มความหนาแน่นของการถ่ายเทความร้อน
3. กฎระยะห่างระหว่างแผ่นกั้นกับเปลือก: ขีดจำกัดท่อนอก (OTL) และเส้นผ่านศูนย์กลางภายนอกของแผ่นกั้นต้องเป็นไปตามมาตรฐาน TEMA อย่างเคร่งครัด ระยะห่างที่มากเกินไปจะทำให้ของไหลในกระบวนการไหลผ่านแผงท่อไปตามผนังเปลือกด้านใน ทำให้ประสิทธิภาพความร้อนลดลงอย่างมากในหน่วยแลกเปลี่ยนความร้อน Tema

• การกลั่นปิโตรเลียม: ชุดทำความร้อนล่วงหน้าหน่วยกลั่นดิบ (CDU), เครื่องแลกเปลี่ยนความร้อนป้อนไฮโดรแครกเกอร์, เครื่องทำความร้อนซ้ำสำหรับบำบัดแอมโมเนีย และคอนเดนเซอร์ส่วนบน
• การผลิตปิโตรเคมีและเคมีภัณฑ์: เครื่องแลกเปลี่ยนความร้อนแบบดับเพลิงในโรงงานเอทิลีน, เครื่องทำความเย็นกรดไนตริก และหน่วยแยกอะโรมาติก
• การแปรรูปก๊าซธรรมชาติ: เครื่องทำความร้อนซ้ำสำหรับทำให้ก๊าซบริสุทธิ์, หน่วยสร้างไกลคอลใหม่ และเครื่องทำความเย็นระหว่าง/หลังคอมเพรสเซอร์
• การผลิตไฟฟ้าและสาธารณูปโภค: เครื่องทำความร้อนน้ำป้อนหม้อไอน้ำ, เครื่องทำความเย็นน้ำมันกังหัน และคอนเดนเซอร์พื้นผิวไอน้ำที่ต่อม
