ASME SA516 Gr.70 กระเป๋าแลกเปลี่ยนความร้อนจากเหล็กก๊าบอน ด้วย Monel 400 Tema แลกเปลี่ยนความร้อน

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน เกาหลี
ชื่อแบรนด์:	YUHONG
ได้รับการรับรอง:	ASME Code Section VIII, Div. 1
หมายเลขรุ่น:	เครื่องแลกเปลี่ยนความร้อนแบบเชลล์และท่อ (คอนเดนเซอร์ OVHD Trim ของ Atmospheric Tower)

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1ชุด
ราคา:	USD 50,000 - USD 1,000,000 PER SET
รายละเอียดการบรรจุ:	ลังไม้มาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเองตามความต้องการของลูกค้า
เวลาการส่งมอบ:	60-90 วัน
เงื่อนไขการชำระเงิน:	Moneygram, T/T, D/P, D/A, L/C, Western Union
สามารถในการผลิต:	500 ชุด/เดือน

ติดต่อ

ผลิตภัณฑ์ทั้งหมด

ท่อไร้รอยต่อสแตนเลส (343)

ท่อไร้รอยต่อสแตนเลส (339)

ท่อสแตนเลสดูเพล็กซ์ (134)

ท่อสแตนเลสดูเพล็กซ์ (39)

ท่อเข็ม (170)

ท่อครีบ (736)

เครื่องแลกเปลี่ยนความร้อน (35)

ท่อแลกเปลี่ยนความร้อน (474)

พวงท่อแลกเปลี่ยนความร้อน (53)

แผ่นท่อแลกเปลี่ยนความร้อน (128)

เครื่องสลับความร้อน (39)

แอร์เย็น (14)

ภาชนะรับความดัน (4)

ท่อเชื่อมสแตนเลส (61)

ท่อสแตนเลสสตีล (134)

โลหะผสมนิกเกิลท่อ (276)

ท่อโลหะผสมนิกเกิล (105)

ท่อโลหะผสมทองแดง (258)

ท่อเหล็กอัลลอยด์ (219)

ท่อไทเทเนียม (21)

Bright Annealed Tube (173)

ท่อหม้อไอน้ำ (155)

ข้อต่อเหล็ก (874)

หน้าแปลนเหล็ก (673)

คนอื่น (409)

ชิ้นส่วนสำหรับงานหุ้ม (9)

รายละเอียดสินค้า

มาตรฐานการคำนวณการออกแบบและความแข็งแกร่ง:	มาตรฐาน 14-8134	วัสดุเปลือก:	ASME SA516 Gr.70 เหล็กกล้าคาร์บอน
วัสดุแผ่นท่อ:	ASME SA105 เหล็กกล้าคาร์บอน + การหุ้ม / การซ้อนทับ Monel 400	วัสดุท่อ:	โมเนล 400 (SB 163 N04400 / SB 127 N04400)
วัสดุหัวฉีด:	ASME SA106 เหล็กกล้าคาร์บอน / SA516 Gr.70	แผ่นกั้น / วัสดุรองรับ:	ASME SA516 Gr.70 / SA387 Gr.50

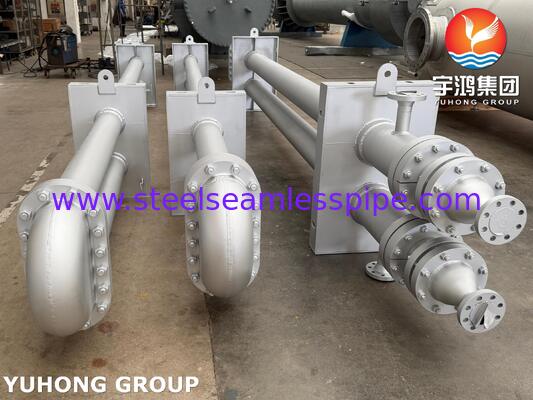

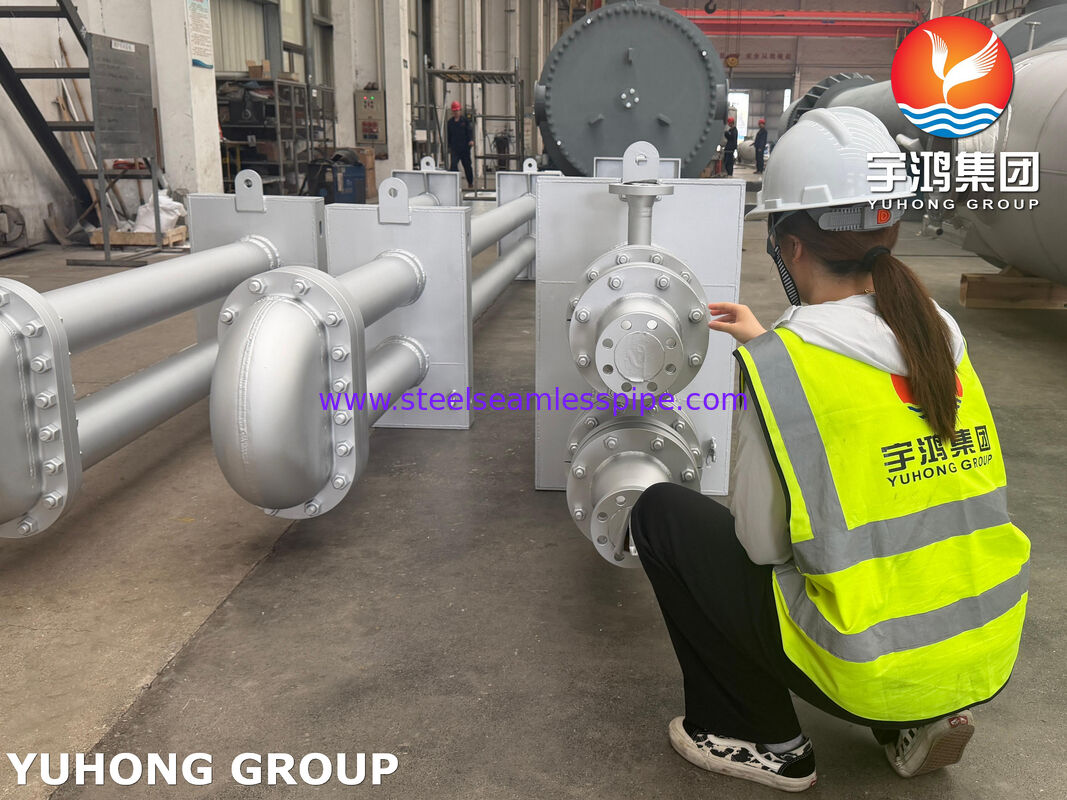

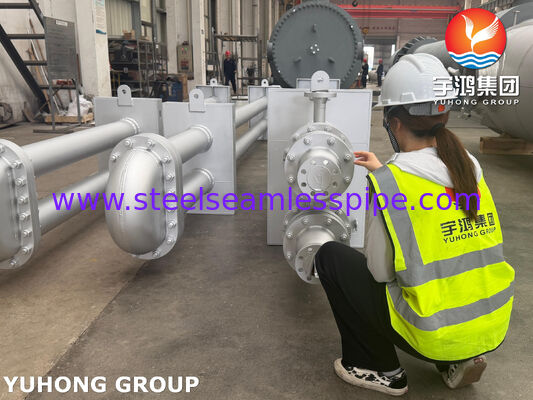

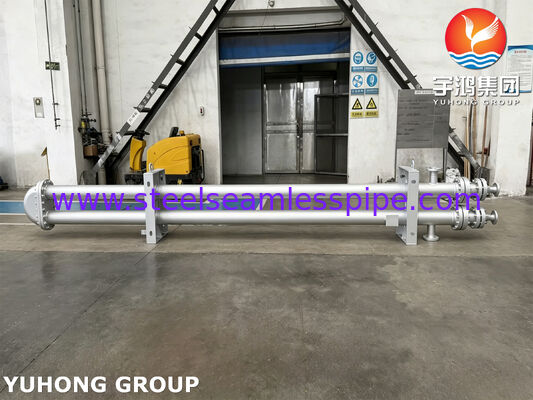

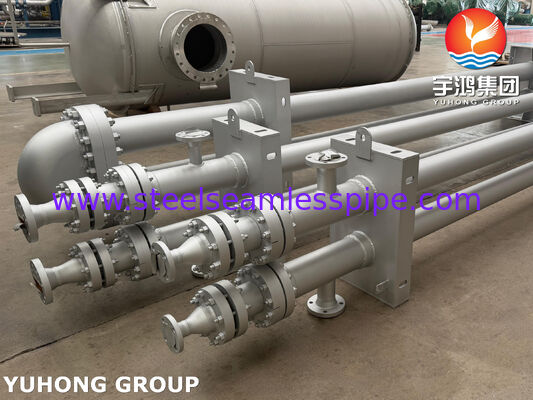

ASME SA516 Gr.70 เปลือกแลกเปลี่ยนความร้อนเหล็กกล้าคาร์บอนพร้อม Monel 400 Tema Heat Exchanger Finned Tube Bundle

อุตสาหกรรมนี้เครื่องแลกเปลี่ยนความร้อนได้รับการออกแบบทางวิศวกรรมให้เป็นคอนเดนเซอร์เหนือศีรษะสำหรับหน่วยกลั่นน้ำมันดิบโดยเฉพาะ การออกแบบโครงสร้างผสมผสานโครงเหล็กคาร์บอน ASME SA516 Gr.70 ที่มีประสิทธิภาพสูงธีมเครื่องแลกเปลี่ยนความร้อนแกนกลางเพื่อดำเนินการแยกเศษส่วนเหนือศีรษะที่ระเหยได้ด้วยความร้อน การกำหนดค่าภายในใช้งานหนักมัดท่อครีบประกอบด้วยท่อป้องกันการกัดกร่อน 1100 Monel 400 เพื่อจัดการกับก๊าซเปรี้ยวและไอไฮโดรคาร์บอน

ส่วนประกอบหลักและข้อมูลจำเพาะของวัสดุ

ส่วนส่วนประกอบ	มาตรฐานวัสดุ (ASME/SB)	ขนาดที่กำหนด / กำหนดการ / เรตติ้ง
เปลือก	ASME SA516 Gr.70 + SB 127 N04400	THK: 14 มม. / Φ1120.10 มม
แผ่นท่อ	ASME SA105 + โมเนล 400 หุ้ม	ตามรูปวาด E1-9311
หลอด	เอสบี 163 N04400 / เอสบี 127 N04400	บูรณาการเข้ากับมัดท่อครีบ
โคลง OVHD ทางเข้า (N1)	ASME SA106 / SA516 Gr.70	18" 150# SO-RF, Sch 40+CL
ตัวกันโคลง OVHD ทางออก (N2)	ASME SA106 / SA516 Gr.70	6" 150# SO-RF, Sch 40 CL
ช่องเติมน้ำหล่อเย็น (N3)	ASME SA106	6" 150# WN-RF, Sch 60
ช่องจ่ายน้ำหล่อเย็น (N4)	ASME SA106	8" 150# WN-RF, Sch 60
ท่อระบายน้ำ / หัวฉีดบริการ (N7-N11)	ASME SA105 / SA106	1" NPT 6000# / 3" 150# WN-RF

ข้อมูลจำเพาะทางเทคนิคและการประมวลผล

ข้อต่อท่อเครื่องกล:ท่อถูกล็อคเข้ากับแผ่นท่อโดยใช้กระบวนการขยายความลึกเชิงกลเพื่อดำเนินการซีลแรงดันสูง
การจัดการแผ่นกั้นและการไหล:การประกอบภายในมีโครงสร้างธีมเครื่องแลกเปลี่ยนความร้อนเค้าโครงที่มีแผ่นกั้นแข็ง (SA516 Gr.70) และแผ่นกันกระแทกเฉพาะเพื่อป้องกันการสั่นสะเทือนและการกัดเซาะของท่อที่ทางเข้าของไหลที่มีความเร็วสูง
การกำหนดค่าการปิดผนึกขั้นสูง:ข้อต่อการปิดผนึกหลักใช้ปะเก็นร่อง Monel 400 พร้อมชั้นกราไฟท์ขยาย (EG) จับคู่กับส่วนประกอบ Power Graf 3 Premium / Graphite+AISI 316 เพื่อกำจัดการรั่วไหลของหน้าแปลนภายใต้ภาระความร้อนแบบวนรอบ
การป้องกันเปลือกภายนอก:ชิ้นส่วนแรงดันเหล็กคาร์บอนและตัวถังผ่านการชุบสังกะสีแบบจุ่มร้อน ตามด้วยระบบการเคลือบสีอุตสาหกรรมหลายชั้นโดยเฉพาะ
