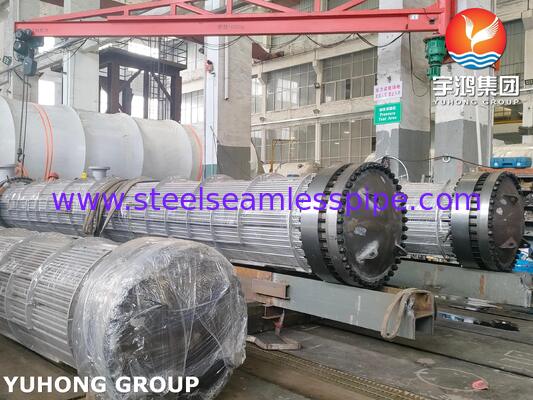

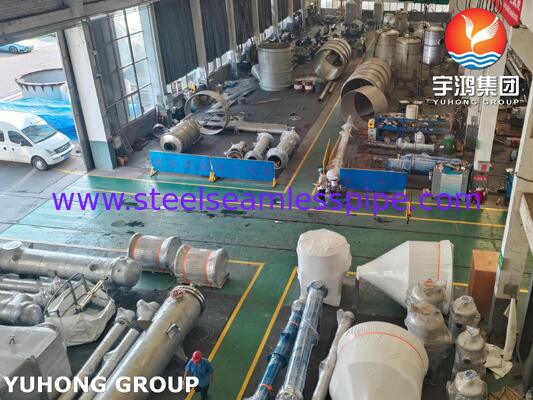

ASME U Stamp TEMA Class R ทีมแลกเปลี่ยนความร้อน Tube Bundle สําหรับ Steam Gland Condenser แลกเปลี่ยนความร้อน

ASME U Stamp TEMA Class R ชุดแลกเปลี่ยนความร้อนของทีม Tube Bundle สำหรับเครื่องแลกเปลี่ยนความร้อน Steam Gland Condenser

ชุดท่อแลกเปลี่ยนความร้อนของทีม ASME TEMA Class R ที่ออกแบบเป็นพิเศษของเราได้รับการออกแบบและผลิตเป็นชุดทดแทนประสิทธิภาพสูงสำหรับการใช้งานในโรงกลั่นน้ำมันที่สำคัญ โดยปรับให้เหมาะสมเป็นพิเศษสำหรับเครื่องแลกเปลี่ยนความร้อน Steam Gland Condenser ที่โรงกลั่น Sasrah ในอิรัก ได้รับการออกแบบทางวิศวกรรมตามมาตรฐาน ASME Section VIII Division 1 และ TEMA Class R อย่างเข้มงวด แกนแลกเปลี่ยนความร้อนด้วยไอน้ำแบบลอยตัวระดับพรีเมียมนี้สร้างขึ้นเพื่อรองรับหน้าที่ระบายความร้อนที่รุนแรง เพิ่มประสิทธิภาพการผลิตน้ำมันเบนซิน และเพิ่มประสิทธิภาพของโรงงานภายใต้สภาวะการปฏิบัติงานของโรงกลั่นขั้นปลายที่เข้มงวด

ส่วนประกอบหลักและข้อมูลจำเพาะของวัสดุ

• ท่อแลกเปลี่ยนความร้อน: เค้าโครงท่อเหล็กคาร์บอนไร้ตะเข็บ SA179 ออกแบบมาเพื่อขจัดโอกาสที่จะเกิดการแตกร้าวที่เกิดจากไฮโดรเจน และเพิ่มพื้นที่การถ่ายเทความร้อนของเครื่องแลกเปลี่ยนความร้อนให้สูงสุด

• แผ่นท่อ: ประดิษฐ์จาก Forged Steel SA266 เกรด 2 ระดับพรีเมี่ยมเพื่อให้โครงสร้างจุลภาคมีความหนาแน่นสูงใกล้กับข้อต่อ กลึงด้วยเครื่องจักรอย่างแม่นยำด้วยรูขนาดเส้นผ่านศูนย์กลาง 20.4 มม.

• แผ่นกั้นและแผ่นรองรับ: แผ่นกั้นภายในรองรับหลายส่วนผลิตจากแผ่น SA516 เกรด 60 / ASTM A36 เพื่อควบคุมทิศทางของของไหลและรองรับชุดแลกเปลี่ยนความร้อนของทีม

• โครงอานแบบเลื่อน: แผ่นเหล็กโครงสร้างจับคู่กับอานเลื่อนและแผ่นเลื่อนในตัว เพื่อรองรับการขยายตัวทางความร้อนตามแกนที่คำนวณไว้ของเครื่องแลกเปลี่ยนความร้อนระหว่างการทำงาน

• ตัวยึดและปะเก็น: การเชื่อมต่อโบลต์แรงดึงสูงสำหรับงานหนักซึ่งได้รับการปรับเทียบตามขีดจำกัดแรงบิดในการขันแน่นของ ASME อย่างชัดเจน เพื่อให้แน่ใจว่ากระบวนการรั่วไหลเป็นศูนย์ที่จุดแยกเปลือก-ช่อง

เทคโนโลยีหลักและข้อดีในการผลิต

• การกำหนดค่าโครงสร้าง TEMA Class R: การออกแบบโดยรวม ระยะห่างของแผ่นกั้น และโครงร่างท่อด้านในเป็นไปตามข้อกำหนดของ TEMA Class R อย่างเคร่งครัดสำหรับสภาพแวดล้อมโรงกลั่นที่รุนแรง ทำให้มั่นใจได้ว่าเครื่องแลกเปลี่ยนความร้อนของทีมนี้จะทนทานต่อการทำความสะอาดตามรอบปกติ

• การคว้านท่อด้วย CNC ที่แม่นยำ: รูท่อทั้งหมดสำหรับตัวแลกเปลี่ยนความร้อนนี้ถูกเจาะโดยใช้เครื่องคว้านแนวตั้ง CNC ขั้นสูงที่มีเส้นผ่านศูนย์กลางที่แน่นอน 20.4 มม. ป้องกันการกัดกร่อนของรอยแยกตั้งแต่เนิ่นๆ และรับประกันการสัมผัสการขยายท่อระหว่างโลหะกับโลหะโดยสมบูรณ์

• การบรรเทาความเครียดและ PWHT จำลอง: แผ่นฟอร์จรักษาความดันและส่วนเหล็กกล้าคาร์บอนทั้งหมดผ่านการคำนวณรอบการบำบัดความร้อนหลังการเชื่อม (Simulated PWHT) เพื่อลดความเครียดตกค้างในโซนที่ได้รับผลกระทบจากความร้อนทั้งหมดก่อนที่จะประกอบเครื่องแลกเปลี่ยนความร้อนแบบทีม

• การดำเนินการข้อต่อท่อด้วยเครื่องจักร: ท่อได้รับการขยายอย่างแม่นยำและเชื่อมด้วยซีลหรือเชื่อมอย่างแน่นหนากับแผ่นท่อหลอม SA266 โดยใช้บันทึกแรงบิดการขยายตัวแบบอัตโนมัติ รับประกันการปิดผนึกสุญญากาศอย่างต่อเนื่องภายในชุดอุปกรณ์แลกเปลี่ยนความร้อน

การควบคุมและการทดสอบคุณภาพอย่างเข้มงวด

• การทดสอบอุทกสถิตของผู้ผลิต: ส่วนประกอบเครื่องแลกเปลี่ยนความร้อนของทีมที่เสร็จสมบูรณ์นี้จะต้องผ่านการทดสอบการกักเก็บความร้อนด้วยแรงดันเต็มที่ที่โรงงานของผู้ผลิต เพื่อยืนยันการรั่วซึมของข้อต่อด้วยสายตาและเครื่องมือ

• การตรวจสอบทางเรขาคณิตที่เป็นมาตรฐาน: ความคลาดเคลื่อนในการผลิตทั้งหมดได้รับการตรวจสอบภายใต้การปฏิบัติตามมาตรฐาน ISO 2768-mK และ EN ISO 13920-BF อย่างเข้มงวด เพื่อให้มั่นใจในการควบคุมขนาดที่แม่นยำและการติดตั้งที่สมบูรณ์แบบในเปลือกตัวแลกเปลี่ยนความร้อนที่มีอยู่

• เอกสารการตรวจสอบย้อนกลับวัสดุ: การจัดส่งประกอบด้วยหนังสือข้อมูลทางเทคนิคที่ครอบคลุมและผ่านการตรวจสอบแล้ว ซึ่งประกอบด้วยรายงานการทดสอบวัสดุ (MTR) ที่ได้รับการรับรองสำหรับโลหะ SA179 และ SA266 บันทึกการเชื่อมที่ผ่านการรับรอง ASME และรายงานการตรวจสอบ NDT

โลจิสติกส์ระหว่างประเทศและการสนับสนุนตลาดเป้าหมาย

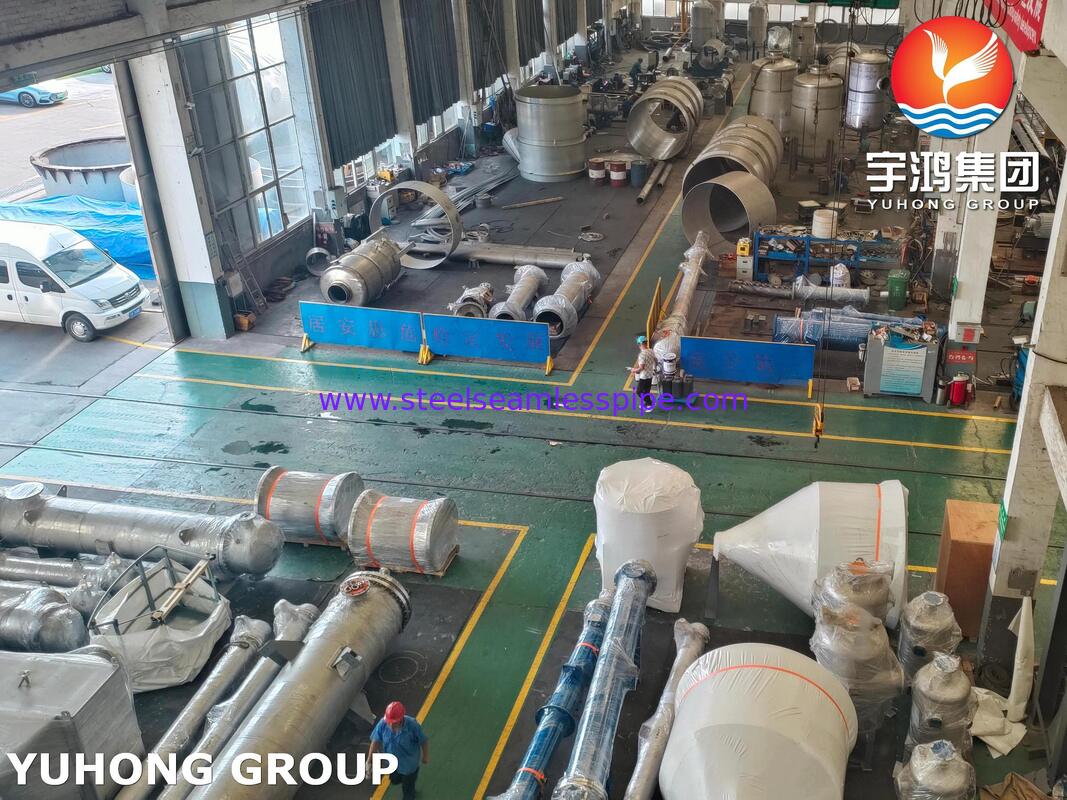

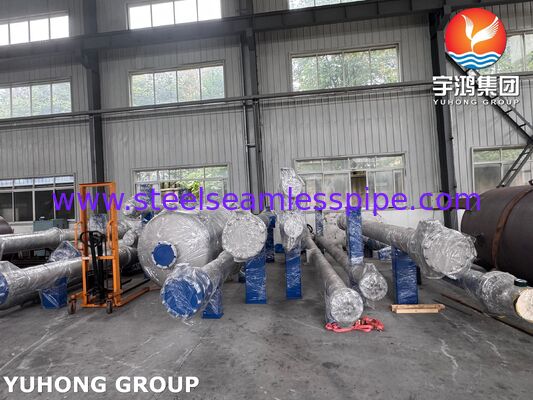

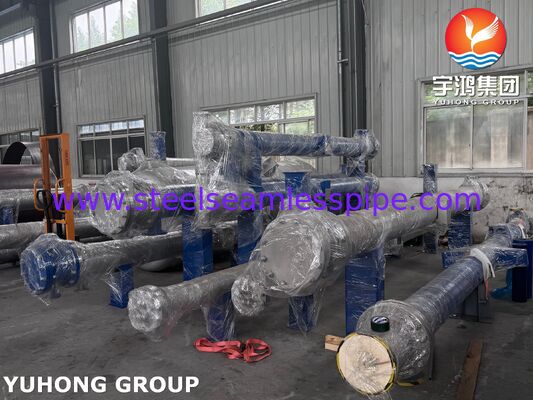

• การป้องกันการกัดกร่อนตามสมุทร: ทางเดินของหน้าแปลนและแผ่นท่อของเครื่องแลกเปลี่ยนความร้อนแบบทีมทั้งหมดถูกเคลือบด้วยสารประกอบยับยั้งสนิมชั่วคราว และห่อด้วยแผงกั้นสภาพอากาศสำหรับงานหนักซึ่งเหมาะสำหรับการขนส่งทางทะเล

• เค้าโครงการโหลดโครงสร้าง: ชุดตัวแลกเปลี่ยนความร้อนทั้งหมดถูกประคองไว้บนโครงรองรับที่เป็นเหล็กสำหรับงานหนักหรือชุดกันลื่น เพื่อกำจัดการรับน้ำหนักโดยตรงบนท่อแลกเปลี่ยนความร้อน SA179 ในระหว่างการขนส่งและการทำงานของเครน

• การสนับสนุนด้านกฎระเบียบด้านศุลกากรในตะวันออกกลาง: มีแพ็คเกจเอกสารทางเทคนิคฉบับสมบูรณ์เพื่อรองรับพิธีการศุลกากรที่เข้มงวดและกรอบการตรวจสอบการนำเข้าที่จำเป็นสำหรับการขนส่งเครื่องจักรแลกเปลี่ยนความร้อนของทีมอุตสาหกรรมโดยตรงไปยังอิรักและโรงกลั่นที่อยู่ติดกัน
