ASTM B111 C68700 กล่องท่อสกัดทองแดงสําหรับเครื่องแลกเปลี่ยนความร้อน
มาตรฐาน DIN EN 1653 ระบุความต้องการสําหรับแผ่นท่อที่ใช้ในเครื่องแลกเปลี่ยนความร้อน รวมถึงแผ่นที่ทําจากวัสดุ C46400ที่รู้จักด้วยความแข็งแรงสูงความทนทานต่อการกัดกร่อนที่ดี และสามารถแปรรูปได้ดีเยี่ยม
ในส่วนของเครื่องแลกเปลี่ยนความร้อน:
C46400 (ยังรู้จักกันในชื่อ CuAlNi หรือทองแดง) มักถูกเลือกสําหรับการใช้งานแผ่นท่อเนื่องจากคุณสมบัติทางกลที่ดี, ความสามารถในการนําความร้อนสูง, และความต้านทานกับสภาพแวดล้อมที่กัดกรองบางชนิด

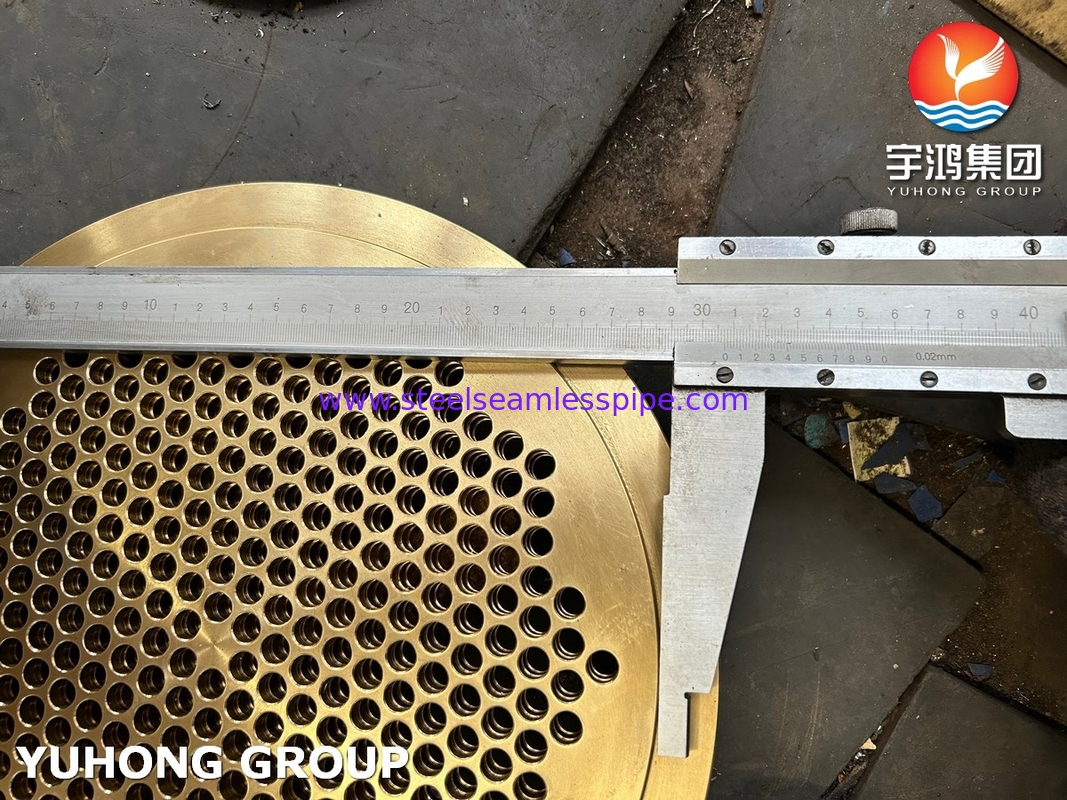

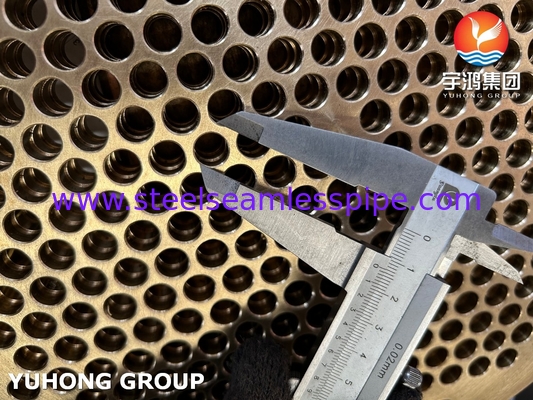

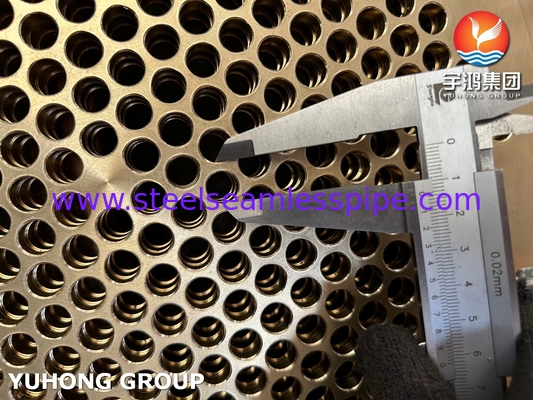

กระดาษท่อถูกออกแบบมาเพื่อรองรับและปิดท่อภายในเครื่องแลกเปลี่ยนความร้อน โดยทั่วไปประกอบด้วยแผ่นที่มีรูที่ท่อถูกใส่เข้าไปการออกแบบต้องให้ความมั่นคงในการปิดดีและการสนับสนุนที่เหมาะสมสําหรับท่อในสภาพการทํางาน.
ตามมาตรฐาน DIN EN 1653 ผนังท่อต้องผ่านกระบวนการประกันคุณภาพอย่างเข้มงวด ซึ่งรวมถึงการทดสอบวัสดุ (เช่นการทดสอบความยืด)การทดสอบที่ไม่ทําลายล้าง (เช่นการทดสอบด้วยเสียงฉาย), และการตรวจสอบทางสายตาเพื่อให้แน่ใจว่าความเป็นมาของขนาดที่กําหนดและคุณภาพพื้นผิว

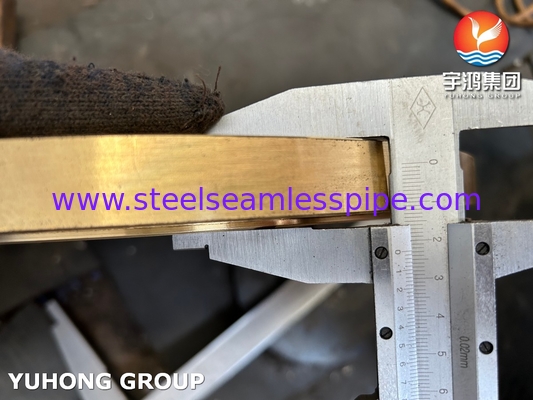

การออกแบบแผ่นท่อต้องคํานึงถึงอุณหภูมิและความดันสูงสุดที่มันจะพบระหว่างการทํางานการคัดเลือกวัสดุและความหนาเป็นปัจจัยสําคัญในการกําหนดความสามารถของแผ่นท่อที่จะทนต่อสภาพการณ์เหล่านี้โดยไม่ต้องล้มเหลว.
หากมีการปั่นในการเชื่อมแผ่นท่อกับส่วนประกอบอื่น ๆ ของเครื่องแลกเปลี่ยนความร้อน กระบวนการนี้ต้องควบคุมอย่างละเอียดเพื่อหลีกเลี่ยงการเสี่ยงความสมบูรณ์แบบของแผ่นท่อขั้นตอนและวัสดุการปั่นต้องเข้ากันได้กับโลหะเบื้องต้นเพื่อป้องกันการทุบท้องถิ่นหรือ brittleness.
การบํารุงรักษาและตรวจสอบเป็นประจําจําเป็นเพื่อติดตามสภาพของแผ่นท่อตลอดเวลาและอาจมีการตรวจสอบที่ละเอียดมากขึ้น เช่น การทดสอบกระแสระเวียนเพื่อตรวจพบสัญญาณใด ๆ ของความเสียหายหรือสวม.
การเข้าใจและปฏิบัติตามความต้องการเฉพาะเจาะจงที่ระบุในมาตรฐาน DIN EN 1653 รับประกันว่าแผ่นท่อสําหรับเครื่องแลกเปลี่ยนความร้อนมีความปลอดภัยและมีประสิทธิภาพการให้ผลงานที่น่าเชื่อถือตลอดอายุการใช้งาน.
เครื่องแลกเปลี่ยนความร้อนกระเป๋าและท่อเป็นประเภทของการออกแบบแลกเปลี่ยนความร้อน เป็นประเภทที่ทั่วไปที่สุดของแลกเปลี่ยนความร้อนที่ใช้ในโรงแปรรูปและกระบวนการเคมีขนาดใหญ่อื่น ๆ สําหรับการใช้งานความดันสูงเครื่องแลกเปลี่ยนความร้อนประเภทนี้ประกอบด้วยเปลือก (ภาชนะความดันขนาดใหญ่) และหลอด. น้ํายาหนึ่งไหลผ่านท่อ และน้ํายาอีกหนึ่งไหลผ่านท่อ (ผ่านเปลือก) โดยส่งความร้อนระหว่างสองน้ํายากลุ่มของท่อนี้เป็นที่รู้จักในฐานะท่อ bundle และสามารถประกอบด้วยหลายประเภทของท่อ: ท่อเรียบ ท่อปีกยาว เป็นต้น
เครื่องแลกเปลี่ยนความร้อนกระเป๋าและท่อประกอบด้วยหลอดจํานวนหนึ่งที่ติดตั้งอยู่ในเปลือกทรงกระบอก รูปที่ 1 แสดงระบบประจําในโรงงานปิโตรเคมีน้ําเหลวหนึ่งไหลผ่านด้านนอกของท่อ และน้ําเหลวอีกหนึ่งไหลผ่านด้านในของท่อน้ํายาสามารถมีระยะเดียวหรือระยะสอง และสามารถไหลในระยะคู่หรือข้าม / ตรงกับกระแส
ข้อดีของท่อทองแดง
1การถ่ายทอดความร้อนที่ดี: ทองแดงมีความสามารถในการนําความร้อนที่ดีเยี่ยม ซึ่งหมายความว่ามันสามารถถ่ายทอดความร้อนได้อย่างมีประสิทธิภาพจากสื่อหนึ่งไปยังสื่ออื่นนี้ทําให้ท่อทองแดง bundles เหมาะสมสําหรับการใช้งานที่การแลกเปลี่ยนความร้อนเป็นสิ่งสําคัญเช่นในเครื่องแลกเปลี่ยนความร้อนและเครื่องปรับความร้อน
2ความต้านทานต่อการกัดกรอง: ทองแดงมีความต้านทานต่อการกัดกรองตามธรรมชาติ ทําให้มันทนทานและยาวนานมากความ ทนทาน ต่อ การ ตัด หน่วง นี้ ช่วย รับรอง ว่า ผัง ท่อ ทองแดง จะ ใช้ เวลา ยาว ยาว และ น่า เชื่อถือ, แม้ในสภาพแวดล้อมที่รุนแรงหรือเมื่อถูกเผชิญกับสารสกัด
3ความแข็งแรงและความน่าเชื่อถือสูง: ทองแดงเป็นวัสดุที่แข็งแรงและน่าเชื่อถือ ซึ่งทําให้มันเหมาะสําหรับการใช้งานที่ผังท่ออาจถูกเผชิญกับความดันสูงหรือความเครียดทางกลผังท่อทองแดงสามารถทนความดันภายในและภายนอกสูงโดยไม่เสี่ยงความสมบูรณ์แบบโครงสร้างของพวกเขา.
4. การผลิตและติดตั้งง่าย: ผูกท่อทองแดงค่อนข้างง่ายในการผลิต, บิด, และรวม. นี้ทําให้พวกเขาสะดวกในการทํางานระหว่างการติดตั้งและกระบวนการบํารุงรักษา.นอกจากนี้ผังท่อทองแดงมักมีในขนาดและการตั้งค่าที่หลากหลาย, ทําให้สามารถปรับแต่งตามความต้องการการใช้งานเฉพาะเจาะจง.
5คุณสมบัติต้านแบคทีเรีย: ทองแดงมีคุณสมบัติต้านแบคทีเรียตามธรรมชาติ ซึ่งสามารถช่วยยับยั้งการเจริญเติบโตของแบคทีเรียและจุลินทรีย์อื่น ๆ ได้ทําให้กระดูกท่อทองแดงเหมาะสมสําหรับการใช้งานที่ความสะอาดสุขภาพเป็นสิ่งสําคัญเช่นในอุตสาหกรรมอาหารและเครื่องดื่ม หรือสถานพยาบาล
ข้อดีของการใช้ท่อทองแดงเป็นตัวเลือกที่นิยมในการใช้งานในอุตสาหกรรมและความง่ายในการผลิตเป็นข้อพิจารณาที่สําคัญ.
เครื่องแลกเปลี่ยนความร้อนกระเป๋าและท่อประกอบด้วยสี่ส่วนหลัก:
หัวหน้าหน้า- นี่คือที่ของเหลวเข้าข้างของท่อแลกเปลี่ยนความร้อน มันบางครั้งเรียกว่าหัวคงที่
หัวหน้าหลัง- นี่คือจุดที่น้ํายาข้างท่อออกจากเครื่องแลกเปลี่ยนความร้อน หรือกลับไปที่หัวหน้าในเครื่องแลกเปลี่ยนความร้อนที่มีช่องทางด้านท่อหลายช่อง
กล่องท่อ- รวมถึงท่อ, พลาตท่อ, บาฟล์และสตาร์ดไทย, เป็นต้น
เปลือก- มีท่อ
วัสดุที่ใช้ทั่วไปสําหรับ Tube Bundle Heat Exchanger:
มี 2 แบบของท่อแบนด์:
ท่อตรงและท่อ U ขึ้นอยู่กับความต้องการและการใช้งานเฉพาะเจาะจง มีตัวเลือกวัสดุท่อต่อไปนี้:
หลอดเหล็กคาร์บอน: ASTM A179/ASME SA179/179M, ASTM A192, ASTM A333, ASTM A334
ท่อเหล็กสแตนเลส: ASTM A213 T5, T9, T11, T22, T91
ท่อสกัดทองแดง:ASTM B111 / ASME SB111 C44300, C68700, C70600, C7060X, C71500, C71640
หลอดเหล็กไร้ขัดเหล็ก:อุปกรณ์ประกอบการประกอบการประกอบการ
ท่อสกัดของนิกเกิล:ASTM B407, ASTM B444, ASTM B622, ASTM B163, ASTM B165, ASTM B167...
ท่อไทเทเนียม: ASTM B338
การใช้งานแลกเปลี่ยนความร้อน:
เครื่องแลกเปลี่ยนความร้อนถูกใช้อย่างแพร่หลายในระบบระเหยและแห้งในโรงงานไฟฟ้าพลังงานฟอสซิลและพลังงานนิวเคลียร์, เครื่องเรือนแก๊ส, เครื่องทําความร้อนและเครื่องปรับอากาศ, เครื่องเย็น, อุตสาหกรรมเคมี, โรงงานผลิตผ้า
คุณลักษณะหลักของเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ ได้แก่: การสร้างที่แข็งแกร่ง, ผลงานที่ดีเยี่ยม, อายุการใช้งานยาวนาน, การออกแบบที่โดดเด่น, การทํางานที่เรียบร้อย, สามารถทนอุณหภูมิสูง,ไม่เกร็ด, ประหยัดพลังงาน
เครื่องแลกเปลี่ยนความร้อนของเราถูกใช้อย่างแพร่หลายในโรงไฟฟ้า โรงแปรรูป อุตสาหกรรมผลิต เครื่องเย็นน้ํามันลื่น เครื่องทําน้ําอุตสาหกรรมนอกทะเล โรงงานเคมี เครื่องทําความร้อนและเครื่องปรับอากาศเครื่องบด, โรงงานพลังงานนิวเคลียร์, ระบบระเหยและแห้งในโรงงานทอผ้า, อุตสาหกรรมอาหารและมะขามและระบบเย็น
