ชุดท่อทองเหลือง Admiralty C44300 | ท่อไร้ตะเข็บ ASME SB111 | ชุดแลกเปลี่ยนความร้อนโลหะผสมทองแดงสำหรับน้ำทะเลและระบบหล่อเย็นในทะเล – ชุดท่อทดแทน
Yuhong Group: ผู้เชี่ยวชาญด้านท่อแลกเปลี่ยนความร้อนและชุดประกอบครบวงจร
Yuhong Group Co., Ltd. จัดหาโซลูชันระบบระบายความร้อนแบบครบวงจร – เครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ (การออกแบบเครื่องแลกเปลี่ยนความร้อน TEMA), ถังแรงดัน, เครื่องทำความเย็นอากาศ – และส่วนประกอบที่สำคัญทุกชิ้น: ท่อครีบ, ท่อเตาเผา, ท่อแลกเปลี่ยนความร้อน, ท่อไร้ตะเข็บสแตนเลส, ท่อโลหะผสมนิกเกิล, ท่อโลหะผสมทองแดง, แผ่นท่อแลกเปลี่ยนความร้อน, และชุดท่อแลกเปลี่ยนความร้อน สำหรับการใช้งานกับน้ำทะเลและน้ำกร่อย เรานำเสนอชุดท่อโลหะผสมทองแดงประสิทธิภาพสูงที่ผลิตจากทองเหลือง Admiralty C44300 – วัสดุที่ได้รับการพิสูจน์แล้วว่าทนทานต่อการกัดกร่อน การเกาะติดของสิ่งมีชีวิต และการกัดเซาะ
ผลิตภัณฑ์เด่น: ชุดท่อทองเหลือง Admiralty C44300 – ออกแบบมาเพื่อการหล่อเย็นในทะเล

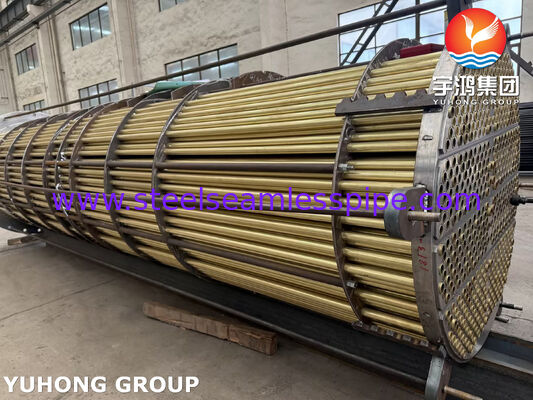

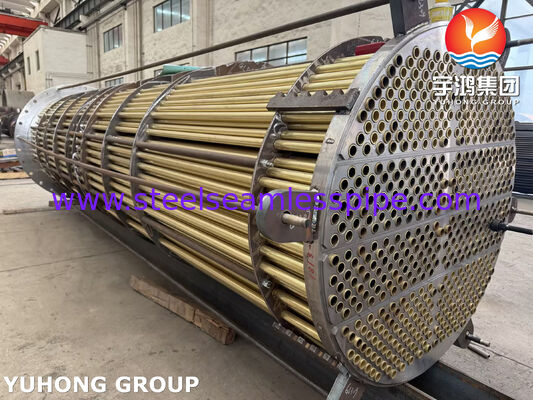

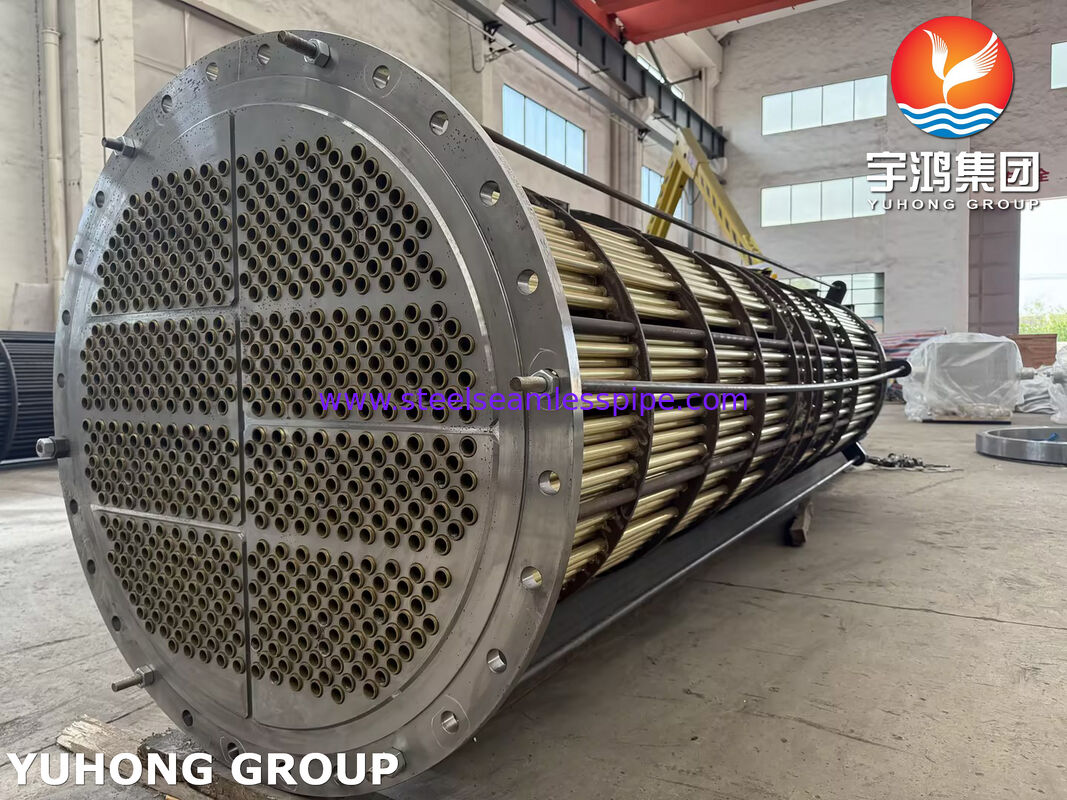

ชุดท่อทองเหลือง Admiralty C44300 เป็นชุดท่อแลกเปลี่ยนความร้อนที่ออกแบบมาโดยเฉพาะสำหรับคอนเดนเซอร์และเครื่องทำความเย็นแบบเปลือกและท่อที่ทำงานด้วยน้ำทะเล น้ำกร่อย หรือน้ำหล่อเย็นที่มีคลอไรด์สูง แต่ละชุดประกอบด้วยท่อไร้ตะเข็บ ASME SB111 C44300 (ทองเหลือง Admiralty ที่มีส่วนประกอบหลัก 70-72% Cu, 28-30% Zn พร้อมดีบุกและสารหนูเล็กน้อยเพื่อป้องกันการสูญเสียสังกะสี) ท่อจะถูกรีดเข้ากับแผ่นท่อโลหะผสมทองแดงที่เข้ากันได้ (โดยทั่วไปคือทองเหลือง Naval C46400) และประกอบเข้ากับแผ่นกั้น, แกนยึด, และอุปกรณ์ป้องกันการกัดเซาะ – ให้อายุการใช้งานยาวนานในสภาพแวดล้อมทางทะเลที่รุนแรง
ส่วนประกอบภายในชุดท่อ C44300 – ส่วนประกอบและบทบาท
| ส่วนประกอบ |
วัสดุ / มาตรฐาน |
บทบาทในประสิทธิภาพของอุปกรณ์ |
| ท่อแลกเปลี่ยนความร้อน (C44300) |
ASME SB111 / ทองเหลือง Admiralty |
พื้นผิวถ่ายเทความร้อนหลัก; ทนทานต่อการกัดกร่อนของน้ำทะเลและการเกาะติดของสิ่งมีชีวิตได้ดี การเติมดีบุกและสารหนูช่วยยับยั้งการสูญเสียสังกะสี |
| ท่อครีบ (อุปกรณ์เสริม) |
ท่อ C44300 + ครีบอลูมิเนียมหรือทองแดง |
เพิ่มพื้นที่ผิวเมื่อทำความเย็นก๊าซหรือของเหลวที่มีค่าสัมประสิทธิ์การถ่ายเทความร้อนต่ำ; เพิ่มกำลังการผลิตโดยไม่ต้องเพิ่มขนาดเปลือก |
| ท่อเตาเผา |
ไม่ปกติสำหรับ C44300 (ใช้ในงานอุณหภูมิสูง) |
สำหรับอ้างอิง: ท่อผนังหนาสำหรับเตาเผา – ไม่เกี่ยวข้องในกรณีนี้ |
| ท่อไร้ตะเข็บสแตนเลส |
วัสดุทางเลือกสำหรับโครงสร้างชุดเดียวกัน |
ไม่ได้ใช้ในชุดนี้ แต่เราจัดหาท่อไร้ตะเข็บสแตนเลสแยกต่างหากสำหรับการใช้งานอื่น |
| ท่อโลหะผสมนิกเกิล |
ทางเลือกสำหรับสภาพการกัดกร่อนที่รุนแรง |
ไม่อยู่ในชุดนี้; มีจำหน่ายเป็นผลิตภัณฑ์แยกต่างหาก |
| ท่อโลหะผสมทองแดง (C44300) |
แกนหลักของชุดนี้ |
ทองเหลือง Admiralty ไร้ตะเข็บที่ยับยั้งสารหนู |

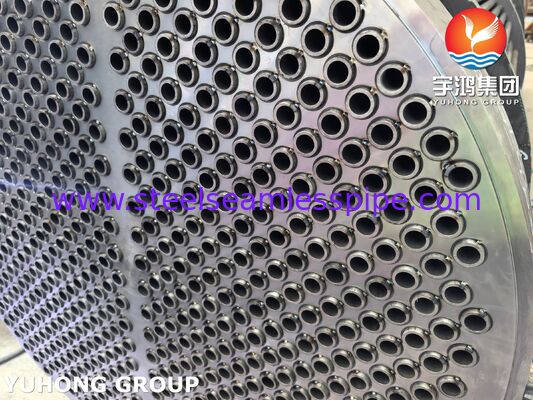

| แผ่นท่อแลกเปลี่ยนความร้อน |
ทองเหลือง Naval C46400 หรือ C70600 (Cu-Ni) |
ยึดปลายท่อ; เลือกวัสดุที่เข้ากันได้ทางไฟฟ้าเคมีกับ C44300 |
| แผ่นกั้น |
ทองเหลือง Naval C46400 หรือเหล็กคาร์บอนเคลือบ |
นำทางการไหลด้านเปลือก, รองรับท่อ, เพิ่มประสิทธิภาพการถ่ายเทความร้อน |
| แกนยึดและตัวเว้นระยะ |
ทองเหลือง Naval หรือบรอนซ์ซิลิคอน |
รักษาระยะห่างของแผ่นกั้น; ทนทานต่อการกัดกร่อนในน้ำทะเล |
| แผ่นกันการกัดเซาะ |
C70600 (90/10 Cu-Ni) หรือ C44300 |
ป้องกันปลายท่อจากการสึกกร่อนจากการไหลความเร็วสูงที่ทางเข้า |
ทำไมต้องใช้ทองเหลือง Admiralty C44300 สำหรับการใช้งานน้ำทะเล?
- ทนทานต่อการกัดกร่อนได้ดีเยี่ยมต่อน้ำทะเลสะอาดและน้ำกร่อย – ประสิทธิภาพดีกว่าเหล็กคาร์บอนและสแตนเลสหลายชนิด
- ยับยั้งการสูญเสียสังกะสีการเติมสารหนูช่วยป้องกันการละลายของสังกะสีแบบเลือก, ซึ่งเป็นรูปแบบความล้มเหลวทั่วไปในทองเหลืองธรรมดา
- การนำความร้อนที่ดี(ประมาณ 100 W/m*K) – การถ่ายเทความร้อนอย่างมีประสิทธิภาพ
- ทนทานต่อการเกาะติดของสิ่งมีชีวิตไอออนทองแดงยับยั้งการเจริญเติบโตของสิ่งมีชีวิตในทะเลบนพื้นผิวท่อ
- คุ้มค่าราคาถูกกว่าไทเทเนียมหรือโลหะผสมนิกเกิลอย่างมาก ในขณะที่ให้ชีวิตการใช้งานที่เพียงพอสำหรับการใช้งานในทะเลส่วนใหญ่ (10-15 ปี)
จุดเด่นทางเทคนิคของชุดทองเหลือง Admiralty ของเรา
- ข้อต่อท่อกับแผ่นท่อ:การเชื่อมต่อแบบขยาย (รีด) ที่แม่นยำ – ไม่ต้องเชื่อมเพื่อหลีกเลี่ยงการกัดกร่อนในเขตที่ได้รับผลกระทบจากความร้อน รูแผ่นท่อที่มีร่องช่วยเพิ่มความแข็งแรงในการยึด
- การป้องกันการกัดเซาะเป็นมาตรฐาน:สำหรับความเร็วของน้ำขาเข้า >2 ม./วินาที เราจะติดตั้งแผ่นกันการกัดเซาะ C70600 ตรงข้ามกับหัวฉีด คุณสมบัตินี้อย่างง่ายสามารถเพิ่มอายุการใช้งานของชุดท่อได้เป็นสองเท่า
- การจัดวางท่อที่ปรับให้เหมาะสม:ระยะห่างแบบสามเหลี่ยมช่วยเพิ่มการถ่ายเทความร้อนสูงสุด; มีระยะห่างแบบสี่เหลี่ยมสำหรับการทำความสะอาดด้วยเครื่องจักรที่ง่ายขึ้น
- การปฏิบัติตามข้อกำหนด ASME เต็มรูปแบบ:รวมใบรับรองวัสดุ, การทดสอบแรงดันน้ำ, และรายงานมิติ
โมดูลความรู้: ทองเหลือง Admiralty C44300 เทียบกับโลหะผสมทองแดงอื่นๆ – ควรเลือกชุดท่อแบบใด?
| โลหะผสม |
เหมาะสมที่สุดสำหรับ |
ข้อจำกัด |
อายุการใช้งานทั่วไปในน้ำทะเล |
| C44300 (ทองเหลือง Admiralty) |
น้ำทะเลสะอาด, น้ำกร่อย, ความเร็วปานกลาง (≤2.5 ม./วินาที) |
ไวต่อการกัดเซาะที่ความเร็วสูง; ไม่เหมาะสำหรับน้ำทะเลที่มีมลพิษหรือน้ำนิ่ง |
10-15 ปี |
| C70600 (90/10 Cu-Ni) |
น้ำทะเลความเร็วสูงขึ้น (≤3.5 ม./วินาที), น้ำที่มีมลพิษ, แท่นขุดเจาะนอกชายฝั่ง |
มีราคาสูงกว่าทองเหลือง Admiralty |
15-20 ปี |
| C71500 (70/30 Cu-Ni) |
ความเร็วสูงมาก, น้ำทะเลที่มีของแข็งปนเปื้อน, การใช้งานทางทหาร |
ราคาสูงที่สุดในบรรดาโลหะผสมทองแดง |
20-30 ปี |
| ไทเทเนียม (เกรด 2) |
สภาวะการกัดกร่อนที่รุนแรง, ความเร็วใดๆ – แต่เกินความจำเป็นสำหรับน้ำทะเลสะอาด |
ราคาสูงมาก, รีดเข้าแผ่นท่อได้ยาก |
30+ ปี |
เมื่อใดควรเลือก C44300:
- น้ำหล่อเย็นของคุณคือน้ำทะเลสะอาด(ไม่มีตะกอนหนัก, ไม่มีมลพิษ)
- ความเร็วถูกควบคุม (โดยทั่วไป 1.5-2.5 ม./วินาที)
- คุณต้องการชุดทดแทนที่คุ้มค่าสำหรับชุดทองเหลือง Admiralty ที่มีอยู่
- อายุการใช้งานที่คาดหวัง 10-15 ปี ตรงกับรอบการบำรุงรักษาของคุณ
รูปแบบความล้มเหลวทั่วไปของชุดทองเหลือง Admiralty (และวิธีที่เราป้องกัน)
| ความล้มเหลว |
สาเหตุ |
การป้องกันของเรา |
| การกัดเซาะ |
ความเร็วขาเข้าสูงโดยไม่มีการป้องกัน |
รวมแผ่นกันการกัดเซาะเสมอสำหรับทางเข้าของเหลว >2 ม./วินาที |
| การสูญเสียสังกะสี |
คุณภาพโลหะผสมต่ำหรือน้ำนิ่ง |
ใช้ C44300 ที่ได้รับการรับรองพร้อมปริมาณสารหนู; หลีกเลี่ยงสภาวะน้ำนิ่ง |
| การกัดกร่อนจากแอมโมเนีย |
แอมโมเนียในน้ำ (เช่น น้ำทิ้งจากโรงงานปุ๋ย) |
ไม่เหมาะสม – แนะนำให้ใช้ Cu-Ni หรือไทเทเนียมแทน |
| การสึกกร่อนที่ปลายท่อ |
การไหลปั่นป่วนที่หน้าแผ่นท่อ |
ให้การเอียงปลายขาเข้าและการยื่นท่อที่เหมาะสมเกินแผ่นท่อ |
ข้อดีของการเปลี่ยนชุดเก่าของคุณด้วยชุด C44300 ของเรา
- ติดตั้งได้พอดี– ผลิตตามแบบชุดเดิมของคุณหรือการวัดภาคสนาม
- ประสิทธิภาพที่ฟื้นฟู– เปลี่ยนท่อที่สึกกร่อน, มีสิ่งสกปรกเกาะติด, หรือรั่ว
- ต้นทุนต่ำกว่าเมื่อเทียบกับการซื้อเครื่องแลกเปลี่ยนความร้อนใหม่ทั้งชุด
- การผลิตรวดเร็ว– โดยทั่วไป 5-6 สัปดาห์สำหรับชุดที่สั่งทำพิเศษ
- การสนับสนุนส่วนประกอบ– เรายังสามารถจัดหาเฉพาะท่อครีบ, แผ่นท่อแลกเปลี่ยนความร้อน, หรือท่อโลหะผสมทองแดงแต่ละชิ้นสำหรับการประกอบของคุณเอง
การใช้งานทั่วไปสำหรับชุดท่อ C44300
- เครื่องทำความเย็นบนเรือ– เครื่องทำความเย็นน้ำหล่อเย็นเครื่องยนต์, เครื่องทำความเย็นน้ำมันหล่อลื่น (ด้านน้ำทะเล)
- โรงไฟฟ้าชายฝั่ง– คอนเดนเซอร์น้ำหล่อเย็นเสริม
- โรงงานผลิตน้ำจืด– เครื่องทำความร้อนน้ำเกลือ, คอนเดนเซอร์ระเหย
- แท่นขุดเจาะนอกชายฝั่ง– เครื่องทำความเย็นกระบวนการ (ที่มักนิยมใช้ Cu-Ni แต่ C44300 ใช้สำหรับงานที่ไม่สำคัญ)
- เครื่องทำความเย็นอุตสาหกรรม– การหล่อเย็นน้ำทะเลแบบไหลผ่าน
การปรับแต่งและความพร้อมใช้งานของส่วนประกอบเท่านั้น
ต้องการเพียงชิ้นส่วนแทนที่จะเป็นชุดเต็มหรือไม่? เราจัดหา:
- ท่อไร้ตะเข็บ C44300– ตัดตามความยาว, พร้อมหรือไม่มีการตกแต่งปลาย
- ท่อครีบ– ท่อฐาน C44300 พร้อมครีบอลูมิเนียมหรือทองแดงสำหรับเครื่องทำความเย็นอากาศ
- แผ่นท่อแลกเปลี่ยนความร้อน– เจาะและเซาะร่องใน C46400 หรือ C70600
- แผ่นกั้น, แกนยึด, แผ่นกันการกัดเซาะ– โลหะผสมทองแดงหรือเหล็กคาร์บอนเคลือบใดๆ
